ÉCHAFAUDAGE GOLIATH ACIER - TRAVAIL 4M - TUBESCA COMABI - 03144002
Référence : T02503144002
Découvrez ÉCHAFAUDAGE GOLIATH ACIER - TRAVAIL 4M - TUBESCA COMABI - 03144002 disponible à l'achat
Les points clés
- Structure en acier galvanisé pour une durabilité accrue
- Hauteur de travail maximale de 4 m pour divers chantiers
- Montage rapide sans outils ni vis pour un gain de temps
- Garde-corps monobloc pour une sécurité optimale
- Roues adaptées aux terrains encombrés pour une mobilité aisée
1 457,69 € TTC 1 214,74 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

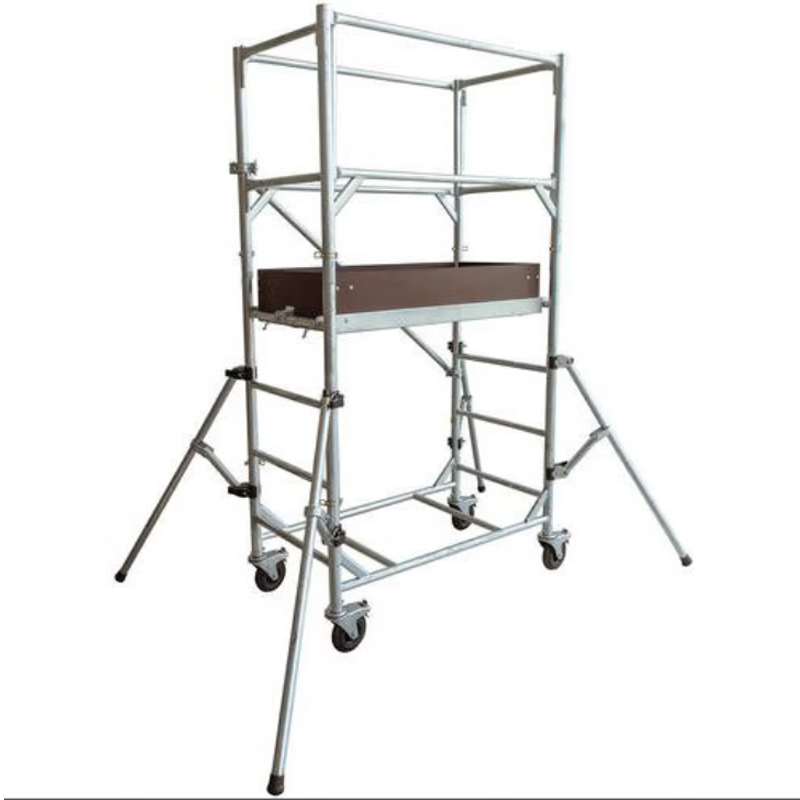

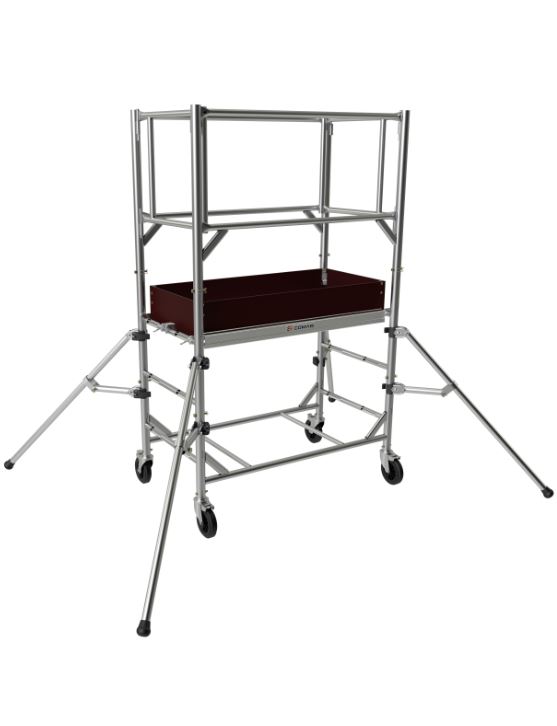

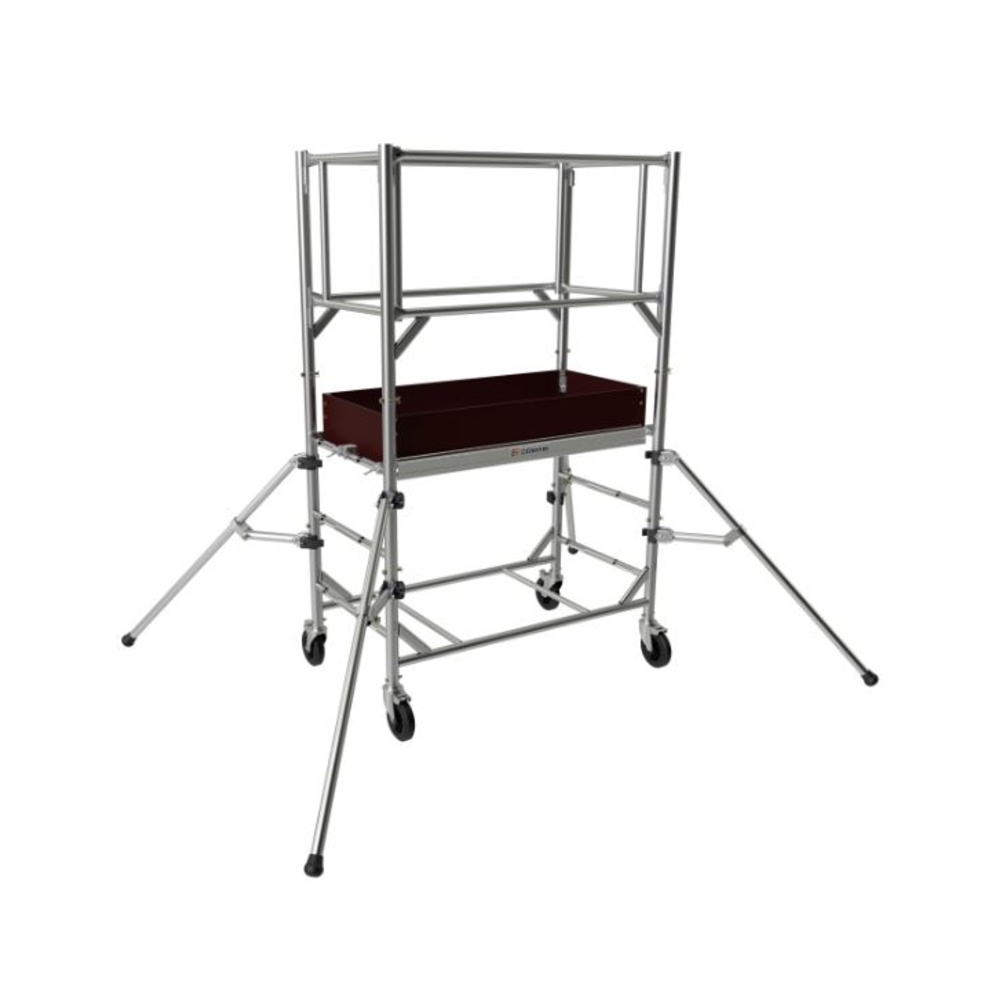

Le Goliath 120 est un échafaudage roulant en acier galvanisé avec des montants de 45 mm, des planchers acier de 113 x 60 cm lui conférant une robustesse inégalée. Sa base et ses garde-corps monobloc permettent un montage simple et rapide. Il est équipé de deux portillons pour des accès par l'extérieur. La hauteur de travail maximale est fixée à 4 m.
SPÉCIAL ENVIRONNEMENT EXTRÈME,
Structure tout Acier, même les planchers!
Finition Galvanisée
Montants de 45mm surdimensionnés
Montage en sécurité
Garde-corps monobloc antichute et base monobloc
Blocage des stabilisateurs avec système acier ERGOBLOCK
Les roues ø 200 mm sont adaptées aux terrains encombrés de gravats
Productivité Maximum
Base monobloc rigide
Stabilisateurs avec système de fixation breveté ERGOBLOC
Garde-corps monobloc diagonalisant = moins de composants !
Passe partout
Dimensions hors tout minimum: 124 x 68cm
Passage de porte de 73cm
Roues avec blocages de 160mm
SÉCURITÉ
Montage et démontage en sécurité MDS 2
Accès des 2 côtés par portillon rigide
UTILISATION
La base est étudiée pour servir de chariot de transport
Le montage est rapide avec peu de composants, sans vis ni outils
Le Goliath 120 est un échafaudage roulant en acier galvanisé, conçu pour les environnements extrêmes et les chantiers exigeants. Sa structure est entièrement en acier, y compris les planchers de 113 x 60 cm, assurant une robustesse exceptionnelle. Les montants surdimensionnés de 45 mm garantissent une grande solidité. La finition est galvanisée pour une meilleure résistance à la corrosion.
La base monobloc rigide et les garde-corps monoblocs antichute facilitent un montage simple, rapide et sécurisé, sans vis ni outils. Le système breveté ERGOBLOC assure le blocage des stabilisateurs en acier, renforçant la stabilité de l’ensemble. Les roues de 200 mm de diamètre, adaptées aux terrains encombrés de gravats, disposent de blocages de 160 mm pour une meilleure sécurité et maniabilité.
L’échafaudage permet un accès sécurisé des deux côtés grâce à deux portillons rigides. Sa base est conçue pour servir aussi de chariot de transport, ce qui facilite son déplacement sur chantier. Le montage et le démontage respectent la norme de sécurité MDS 2.
Caractéristiques techniques principales :
- Usage : ultra intensif
- Utilisation : sols plats et dénivelés
- Hauteur d’accès et de travail maximale : 4 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 3 ans
- Conforme au décret 2004/924
Dimensions et poids (référence 03144002) :
- Hauteur plancher/plate-forme : 2 niveaux
- Poids : 94,7 kg
- Hauteur d’accès maximale : 4 m
- Dimensions hors tout minimum : 124 x 68 cm
- Passage de porte : 73 cm
Avantages produit :
- Montage rapide avec peu de composants
- Structure robuste et durable adaptée aux environnements difficiles
- Sécurité renforcée grâce aux garde-corps monoblocs et au système ERGOBLOC
- Mobilité facilitée par la base chariot et les roues adaptées aux terrains encombrés
Ce produit est particulièrement adapté aux travaux nécessitant une grande stabilité, une sécurité optimale et une utilisation intensive sur différents types de sols.
La base monobloc rigide et les garde-corps monoblocs antichute facilitent un montage simple, rapide et sécurisé, sans vis ni outils. Le système breveté ERGOBLOC assure le blocage des stabilisateurs en acier, renforçant la stabilité de l’ensemble. Les roues de 200 mm de diamètre, adaptées aux terrains encombrés de gravats, disposent de blocages de 160 mm pour une meilleure sécurité et maniabilité.
L’échafaudage permet un accès sécurisé des deux côtés grâce à deux portillons rigides. Sa base est conçue pour servir aussi de chariot de transport, ce qui facilite son déplacement sur chantier. Le montage et le démontage respectent la norme de sécurité MDS 2.
Caractéristiques techniques principales :
- Usage : ultra intensif
- Utilisation : sols plats et dénivelés
- Hauteur d’accès et de travail maximale : 4 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 3 ans
- Conforme au décret 2004/924
Dimensions et poids (référence 03144002) :
- Hauteur plancher/plate-forme : 2 niveaux
- Poids : 94,7 kg
- Hauteur d’accès maximale : 4 m
- Dimensions hors tout minimum : 124 x 68 cm
- Passage de porte : 73 cm
Avantages produit :
- Montage rapide avec peu de composants
- Structure robuste et durable adaptée aux environnements difficiles
- Sécurité renforcée grâce aux garde-corps monoblocs et au système ERGOBLOC
- Mobilité facilitée par la base chariot et les roues adaptées aux terrains encombrés
Ce produit est particulièrement adapté aux travaux nécessitant une grande stabilité, une sécurité optimale et une utilisation intensive sur différents types de sols.
Usage : Ultra intensif
Utilisation : Sol plat et dénivelé
Hauteur d'accès/de travail maxi : 4m
Matière : Acier
Charge maxi : 200 kg/m²
Garantie : 3 ans
Décret : 2004//924
Le montage de l’échafaudage se réalise en plusieurs étapes. Il faut d’abord poser la base sur le côté, fixer la bague entretoise sur la roue, puis boulonner à l’aide de la vis HM8 et de l’écrou frein HM8. Ensuite, redresser la base et bloquer les roues.
À partir du sol, monter les rallonges de 0,6 m, les goupiller, puis installer les stabilisateurs à l’aide des pinces en respectant l’empattement. Du sol, emboîter les garde-corps latéraux avec les douilles orientées vers l’intérieur et les goupiller. Disposer ensuite les garde-corps portillons dans les douilles prévues, en veillant à ce que le portillon s’ouvre vers l’intérieur de l’échafaudage. Installer les demi-plateaux en veillant au verrouillage de l’anti-soulèvement. Pour finir, monter les plinthes en les posant sur le plancher, ouvrir l’ensemble et faire glisser les crochets centraux dans l’encoche de la plinthe.
Pour monter le deuxième niveau, il faut monter les rallonges de 0,9 m, les goupiller, puis répéter l’installation des garde-corps latéraux, des portillons, des demi-plateaux et des plinthes. La diagonale doit être positionnée et serrée à l’aide d’un écrou papillon.
L’échafaudage est utilisé sur sols plats ou en dénivelé, avec une hauteur d’accès et de travail maximale de 4 mètres. Il est déplacé manuellement sur un sol solide, de niveau, sans obstacle ou sol aérien. Le déplacement doit être effectué par deux personnes en poussant l’échafaudage, jamais en le tirant, et la vitesse normale de marche ne doit pas être dépassée. Le déplacement sur une pente ne doit pas excéder 3 %. Les stabilisateurs doivent rester fixés pendant le déplacement.
En cas de vent supérieur à 45 km/h, l’échafaudage ne doit pas être utilisé et doit être démonté.
Avant chaque utilisation, il est nécessaire de vérifier les appuis, le montage, l’environnement, les freins, le calage pour pallier les défauts locaux de planéité, le serrage de la diagonale, des pinces stabilisateurs et le verrouillage de l’anti-soulèvement sur chaque demi-plateau.
Le résultat attendu est un échafaudage monté rapidement, stable et sécurisé, permettant un accès sécurisé des deux côtés grâce aux portillons rigides et offrant une hauteur de travail maximale de 4 mètres.
À partir du sol, monter les rallonges de 0,6 m, les goupiller, puis installer les stabilisateurs à l’aide des pinces en respectant l’empattement. Du sol, emboîter les garde-corps latéraux avec les douilles orientées vers l’intérieur et les goupiller. Disposer ensuite les garde-corps portillons dans les douilles prévues, en veillant à ce que le portillon s’ouvre vers l’intérieur de l’échafaudage. Installer les demi-plateaux en veillant au verrouillage de l’anti-soulèvement. Pour finir, monter les plinthes en les posant sur le plancher, ouvrir l’ensemble et faire glisser les crochets centraux dans l’encoche de la plinthe.
Pour monter le deuxième niveau, il faut monter les rallonges de 0,9 m, les goupiller, puis répéter l’installation des garde-corps latéraux, des portillons, des demi-plateaux et des plinthes. La diagonale doit être positionnée et serrée à l’aide d’un écrou papillon.
L’échafaudage est utilisé sur sols plats ou en dénivelé, avec une hauteur d’accès et de travail maximale de 4 mètres. Il est déplacé manuellement sur un sol solide, de niveau, sans obstacle ou sol aérien. Le déplacement doit être effectué par deux personnes en poussant l’échafaudage, jamais en le tirant, et la vitesse normale de marche ne doit pas être dépassée. Le déplacement sur une pente ne doit pas excéder 3 %. Les stabilisateurs doivent rester fixés pendant le déplacement.
En cas de vent supérieur à 45 km/h, l’échafaudage ne doit pas être utilisé et doit être démonté.
Avant chaque utilisation, il est nécessaire de vérifier les appuis, le montage, l’environnement, les freins, le calage pour pallier les défauts locaux de planéité, le serrage de la diagonale, des pinces stabilisateurs et le verrouillage de l’anti-soulèvement sur chaque demi-plateau.
Le résultat attendu est un échafaudage monté rapidement, stable et sécurisé, permettant un accès sécurisé des deux côtés grâce aux portillons rigides et offrant une hauteur de travail maximale de 4 mètres.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de la structure de l’échafaudage Goliath 120 ?
La structure est entièrement en acier galvanisé, y compris les planchers de 113 x 60 cm. Les montants sont surdimensionnés à 45 mm pour assurer une robustesse élevée. La finition galvanisée garantit une meilleure résistance à la corrosion.
Comment la sécurité est-elle assurée lors du montage et de l’utilisation de cet échafaudage ?
Le montage et le démontage respectent la norme de sécurité MDS 2. Les garde-corps monoblocs antichute et la base monobloc assurent une bonne stabilité. Le système breveté ERGOBLOC bloque les stabilisateurs en acier pour renforcer la stabilité. L’accès sécurisé est possible des deux côtés grâce à deux portillons rigides.
Quels sont les critères techniques à considérer pour une utilisation optimale sur chantier ?
L’échafaudage est conçu pour un usage ultra intensif sur sols plats ou en dénivelé, avec une hauteur de travail maximale de 4 mètres. La charge maximale admissible est de 200 kg/m². Les roues de 200 mm de diamètre, adaptées aux terrains encombrés de gravats, disposent de blocages de 160 mm pour une meilleure maniabilité et sécurité.
Quels sont les points importants à vérifier avant chaque utilisation ?
Il est impératif de contrôler les appuis, le montage, l’environnement, les freins, le calage pour compenser les défauts locaux de planéité, le serrage de la diagonale, des pinces stabilisateurs et le verrouillage de l’anti-soulèvement sur chaque demi-plateau.
Quelles sont les limites d’utilisation liées aux conditions climatiques et au déplacement ?
L’échafaudage ne doit pas être utilisé ni déplacé en cas de vent supérieur à 45 km/h. Le déplacement doit être manuel, effectué par deux personnes en poussant, jamais en tirant, sur un sol solide, de niveau et sans obstacle. La pente maximale autorisée pour le déplacement est de 3 %.
