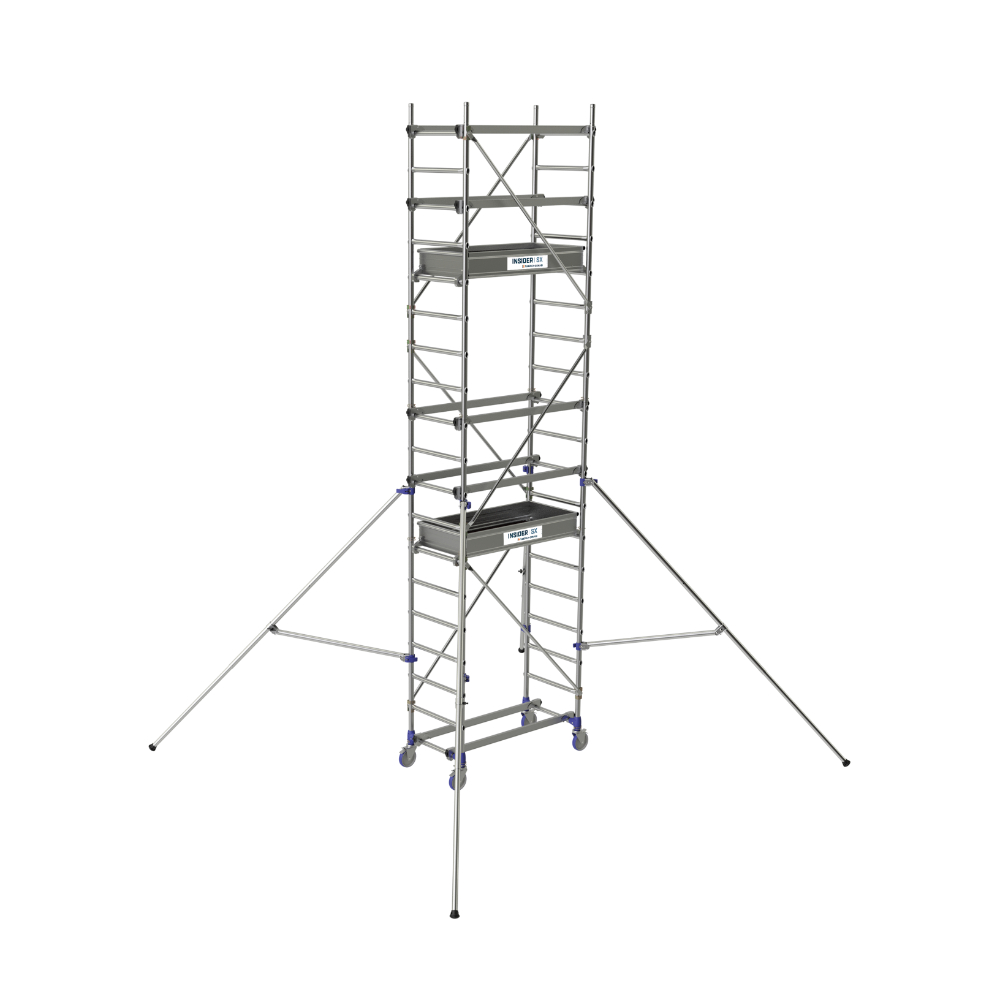

ECHAFAUDAGE INSIDER COLOR 120 4.85M - TUBESCA COMABI - 26402430
Référence : T02526402430
Découvrez ECHAFAUDAGE INSIDER COLOR 120 4.85M - TUBESCA COMABI - 26402430 disponible à l'achat
- Échafaudage en aluminium pour usage intensif
- Hauteur de travail maximale jusqu'à 4.85 m
- Décalage escalier intégré sans pièces supplémentaires
- Roues réglables pour un déplacement facile
- Système de fixation breveté pour une sécurité optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Caractéristiques principales :
- Passe partout : décalage de niveau intégré ultra rapide, passage de porte de 70 cm, longueur hors tout de 120 cm.
- Pratique : base pliante débrochable en option pour faciliter le montage, les déplacements et le stockage, extrême modularité, décalage escalier intégré sans pièce supplémentaire, roues de diamètre 150 mm réglables sur 17 cm, réglage des roues au pas de 1,25 cm.
- Sécurité : système de fixation breveté Ergoblock, roues alignées dans l’axe des échelles pour une stabilité parfaite lors du montage et de la descente de charges, sécurité intégrée.
Dimensions et poids selon les références :
- Référence 26402430 : hauteur hors tout 3,94 m, hauteur plancher 2,70 m, 1 plancher, poids 51,10 kg, largeur stabilisateurs repliés 0,69 m, déployés 3,72 m, largeur hors tout repliée 1,42 m, déployée 4,02 m, hauteur accès max 4,70 m.
- Référence 26402440 : hauteur hors tout 4,94 m, hauteur plancher 3,70 m, 2 planchers, poids 84,30 kg, mêmes largeurs que ci-dessus, hauteur accès max 5,70 m.
- Référence 26402450 : hauteur hors tout 5,94 m, hauteur plancher 4,70 m, 2 planchers, poids 87,90 kg, mêmes largeurs, hauteur accès max 6,70 m.
- Référence 26402460 : hauteur hors tout 6,94 m, hauteur plancher 5,70 m, 2 planchers, poids 112,10 kg, mêmes largeurs, hauteur accès max 7,70 m.
Matériau : aluminium.
Utilisation : adaptée aux sols plats et aux dénivelés.
Garantie : 5 ans.
Avantages produit :
- Compact et facile à manœuvrer dans des espaces restreints.
- Montage et réglages rapides grâce aux systèmes intégrés.
- Stabilité et sécurité optimales validées par un système breveté.
- Modularité permettant une adaptation aux besoins spécifiques, notamment pour les escaliers.
Conditionnement, stockage et conservation :
- Base pliante débrochable en option pour faciliter le stockage et le transport.
Ce produit est particulièrement adapté aux professionnels du bâtiment nécessitant un échafaudage fiable, sécurisé et facile à manipuler dans des espaces contraints.

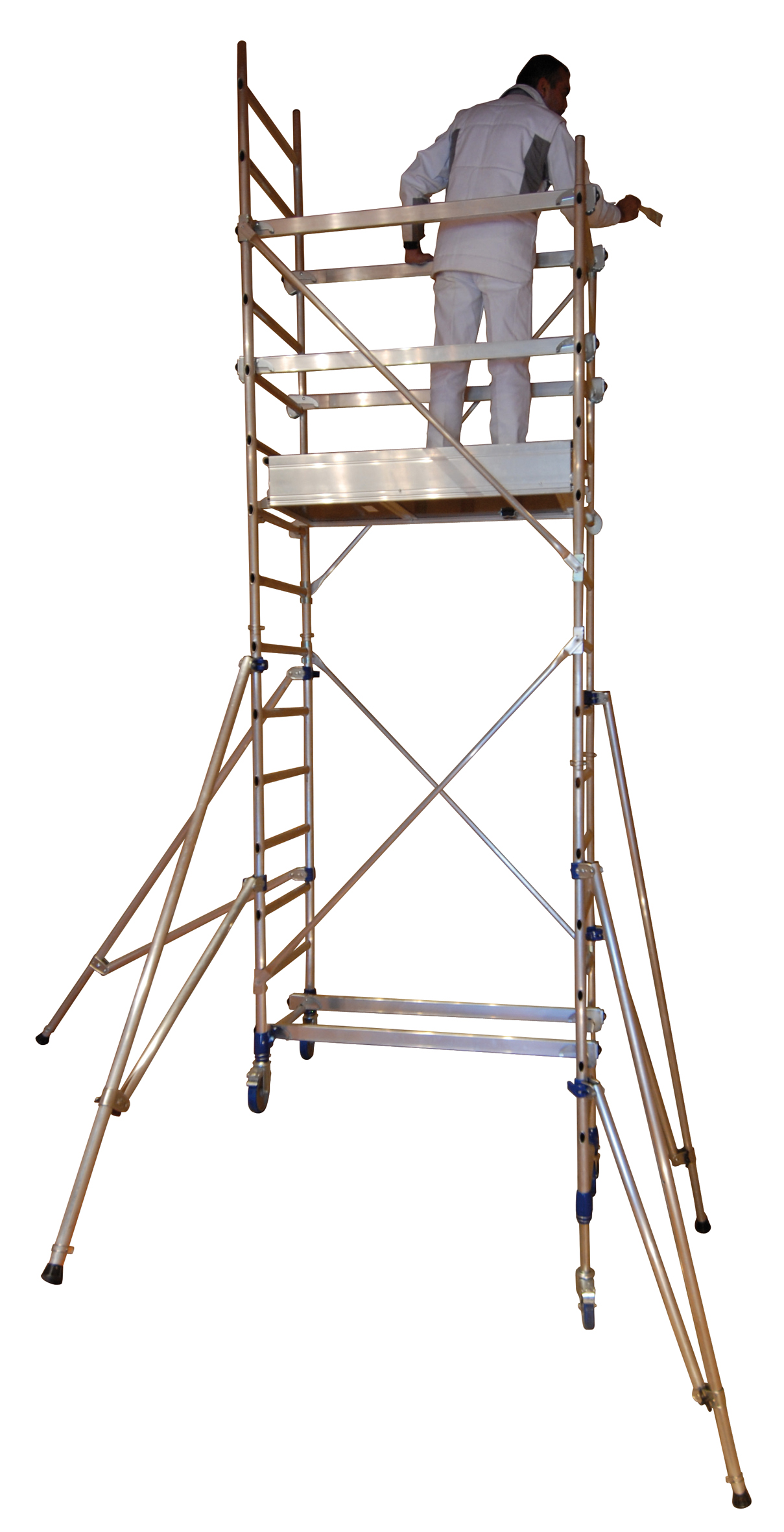

Le premier niveau se monte en ajoutant les échelles supplémentaires nécessaires, en retirant puis remettant les goupilles de fixation pour sécuriser l’assemblage. Les stabilisateurs sont ensuite installés sur les montants et serrés à l’aide de pinces, leur longueur étant ajustable pour assurer la stabilité selon l’encombrement souhaité. Les garde-corps ou les lisses sécurisées sont fixés à la hauteur désirée, à l’intérieur des montants, pour renforcer la sécurité et permettre l’accès au plateau.
Le plateau se positionne à deux échelons en dessous des garde-corps ou des lisses basses, puis les plinthes sont mises en place autour de ce plateau. Pour les niveaux supérieurs, les mêmes étapes de montage s’appliquent, mais les opérations se réalisent depuis le premier niveau de l’échafaudage.
L’échafaudage est utilisable sur sols plats et dénivelés, avec une hauteur de travail maximale de 7,70 mètres. Le réglage des roues permet de compenser les irrégularités du sol pour assurer la stabilité. En cas de montage non conforme, il est essentiel de vérifier le bon verrouillage des crochets, la mise en place des goupilles et le serrage des pinces sur stabilisateurs et garde-corps afin d’éviter tout déboîtement ou mouvement inopiné.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage INSIDER COLOR 120 ?
L’échafaudage est en aluminium pour un usage intensif, avec une charge maximale de 150 kg/m². Il offre une hauteur de travail maximale jusqu’à 7,70 m, compatible avec des sols plats et des dénivelés. Il est conforme au décret 2004-924 et garanti 5 ans.
Comment s’adapte-t-il aux espaces exigus et aux escaliers ?

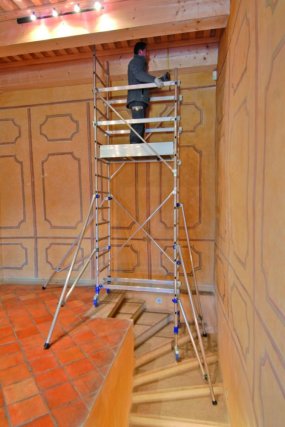

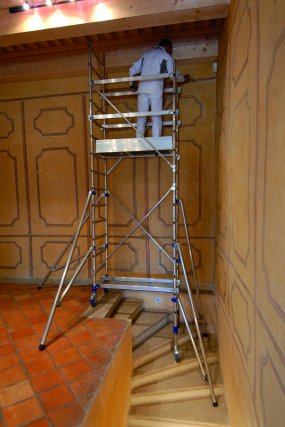

Il dispose d’un décalage de niveau intégré ultra rapide et d’un décalage escalier intégré sans pièces supplémentaires. Sa largeur hors tout est de 120 cm, avec un passage de porte de 70 cm, ce qui facilite son maniement dans les espaces restreints.
Quels sont les éléments assurant la stabilité et la sécurité de ce produit ?
Le système de fixation breveté Ergoblock garantit une sécurité optimale. Les roues sont positionnées dans l’axe des échelles pour une stabilité parfaite lors du montage et de la descente de charges. L’utilisation des stabilisateurs est obligatoire à toutes les hauteurs.
Comment se réalise le réglage et la mise à niveau de l’échafaudage ?
Les roues de diamètre 150 mm sont réglables sur 17 cm, avec un pas de réglage de 12,5 mm, permettant de compenser les irrégularités du sol sans rehausser la structure. Le réglage doit être effectué en s’assurant que l’échafaudage soit parfaitement de niveau avec un niveau à bulle.
Quels sont les points clés du montage à connaître ?
Le montage doit être effectué par deux personnes formées, avec l’utilisation obligatoire des équipements de protection individuelle. Les goupilles et crochets doivent être correctement positionnés et verrouillés. La base peut être fixe ou pliante (en option) pour faciliter montage, déplacement et stockage.
Comment se monte et se sécurise le plateau de travail ?
Le plateau se positionne à deux échelons en dessous des garde-corps ou des lisses basses. Les plinthes sont ensuite installées autour du plateau. Le montage des niveaux supérieurs s’effectue depuis le premier niveau en répétant les mêmes étapes de fixation et sécurisation.
Quels sont les accessoires modulables pour ce produit ?
Ce modèle est extrêmement modulable avec des options telles que la base pliante débrochable, les stabilisateurs extensibles, les garde-corps ou lisses de sécurité, ainsi que la perche extensible pour la pose des lisses. Ces éléments facilitent l’adaptation aux contraintes du chantier.
