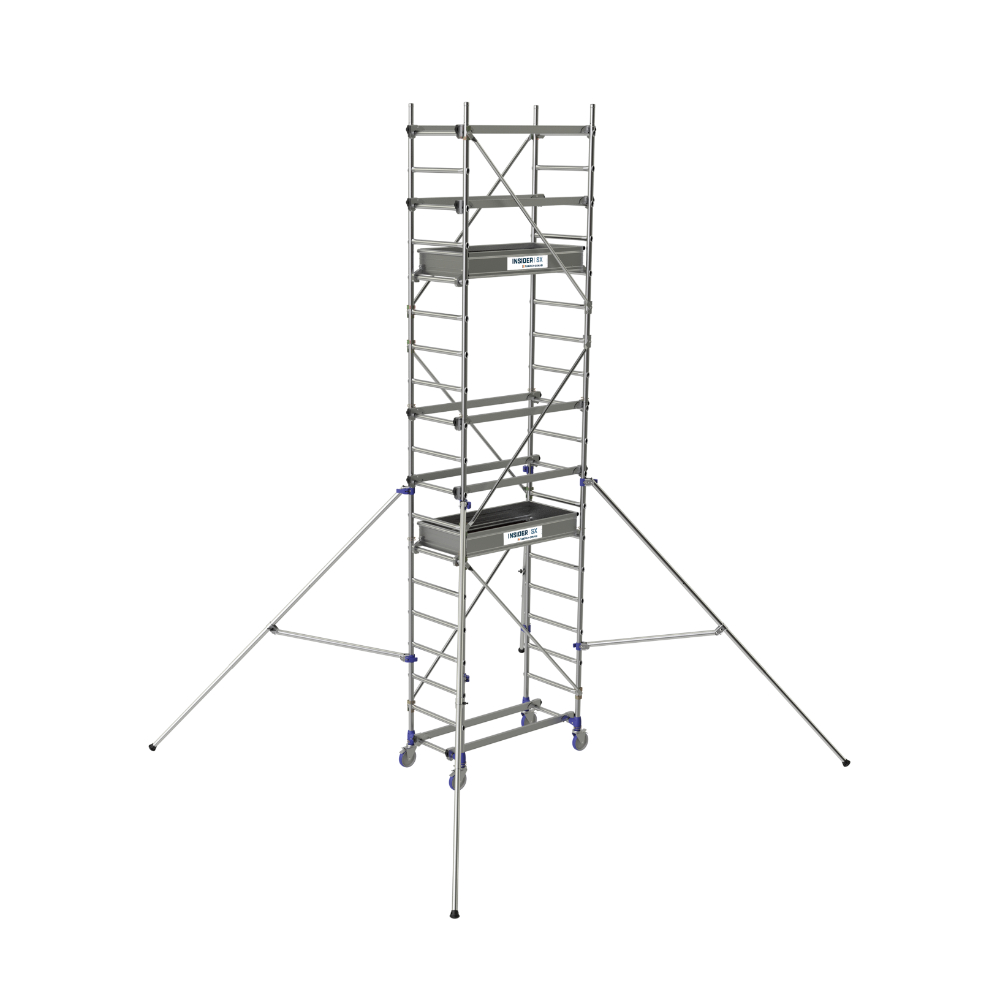

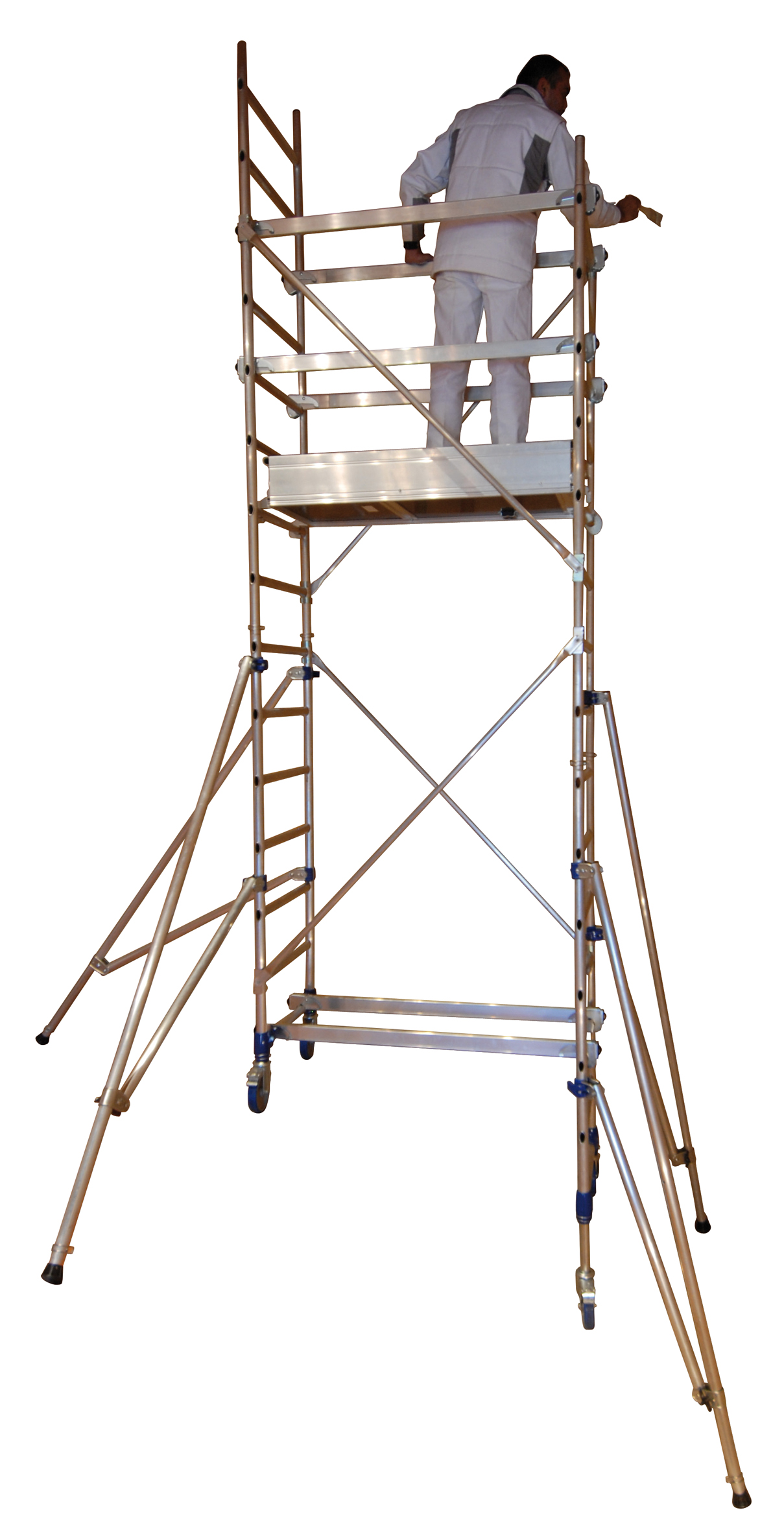

ECHAFAUDAGE INSIDER COLOR 120 5.85M - TUBESCA COMABI - 26402440
Référence : T02526402440
Découvrez ECHAFAUDAGE INSIDER COLOR 120 5.85M - TUBESCA COMABI - 26402440 disponible à l'achat
- Échafaudage roulant en aluminium pour usage intensif
- Hauteur de travail maximale de 7,85 m
- Modulable avec décalage de niveau intégré
- Système de fixation breveté Ergoblock
- Conforme au décret 2004-924
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Caractéristiques principales :
- Décalage de niveau intégré ultra rapide permettant un ajustement facile sur sols irréguliers.
- Passage de porte de 70 cm facilitant les déplacements en intérieur.
- Longueur hors tout de 120 cm.
- Base pliante débrochable en option pour un montage, des déplacements et un stockage simplifiés.
- Décalage escalier intégré sans pièce supplémentaire.
- Roues de diamètre 150 mm réglables sur 17 cm avec un réglage au pas de 1,25 cm.
- Système de fixation breveté Ergoblock garantissant une sécurité optimale.
- Roues alignées dans l’axe des échelles pour une stabilité parfaite lors du montage et de la descente de charges.
Performances et usage :
- Usage intensif adapté aux sols plats et en dénivelé.
- Charge maximale supportée de 150 kg/m².
- Garantie de 5 ans.
Dimensions et poids selon les références :
- Modèle 26402440 : hauteur hors tout 4,94 m, hauteur plancher 3,70 m, 2 planchers, poids 84,30 kg, largeur stabilisateurs repliés 0,69 m, déployés 3,72 m, hauteur d’accès max 5,70 m.
Avantages produit :
- Compact et modulable, il s’adapte aux besoins des professionnels de la finition.
- Sécurité intégrée avec système breveté.
- Facilité de montage et de déplacement grâce à la base pliante et aux roues réglables.
- Conformité aux normes en vigueur assurant une utilisation en toute confiance.
Matériau :
- Aluminium, garantissant légèreté et robustesse.
Conditionnement, stockage et conservation :
- Base pliante débrochable en option pour faciliter le stockage et le transport.
Ce modèle est particulièrement adapté aux travaux en hauteur dans des espaces restreints, offrant à la fois sécurité, stabilité et facilité d’utilisation.
Ensuite, les niveaux supérieurs sont montés en empilant les échelles supplémentaires, en retirant puis remettant les goupilles de sécurité pour éviter tout déboîtement. Les stabilisateurs sont fixés sur les montants à l’aide de pinces, puis ajustés en tension en desserrant un écrou papillon et en déplaçant la partie horizontale avant de resserrer. Les stabilisateurs sont extensibles et leur position est adaptée selon l'encombrement souhaité.
Les garde-corps sont installés en les glissant à la hauteur désirée, en assurant un bon contact entre les crochets et les montants, et en fixant les bras de garde-corps avec des pinces. Le plateau est ensuite monté en le plaçant deux échelons en dessous de la sous-lisse du garde-corps, puis les plinthes sont posées autour du plateau en commençant par les extrémités.
Pour les versions avec lisses sécurisées, celles-ci sont placées à l'intérieur des montants sur les échelons les plus hauts, puis le plateau est installé deux échelons en dessous des lisses basses. Une perche extensible peut être utilisée pour faciliter la pose des lisses en la déployant à la hauteur nécessaire, en verrouillant les crochets de la perche autour de la lisse.
L'échafaudage est prévu pour être utilisé sur sol plat ou en dénivelé, avec un réglage des roues pour assurer la mise à niveau. Il est destiné à un usage intensif, notamment dans des espaces exigus ou en présence d'escaliers, grâce à son système de décalage de niveau intégré et à sa modularité. La hauteur maximale de travail peut atteindre jusqu'à 7,70 mètres selon le modèle.
En cas de montage de niveaux supérieurs, les opérations sont identiques à celles effectuées depuis le sol, mais réalisées depuis le premier niveau de l'échafaudage. Le montage doit être effectué par deux personnes, en respectant les consignes de vérification du niveau et de fixation sécurisée des éléments.
L'ensemble des étapes doit être réalisé en s'assurant que tous les crochets, goupilles, pinces et dispositifs de blocage soient correctement positionnés et verrouillés pour garantir la stabilité et la sécurité lors de l'utilisation.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage INSIDER COLOR 120 ?
L’échafaudage roulant INSIDER COLOR 120 est en aluminium, conçu pour un usage intensif avec une hauteur de travail maximale de 7,70 m. Il supporte une charge maximale de 150 kg/m² et bénéficie d’une garantie de 5 ans. Il est conforme au décret 2004-924 et adapté aux sols plats comme en dénivelé.
Comment l’échafaudage s’adapte-t-il aux espaces exigus et aux escaliers ?

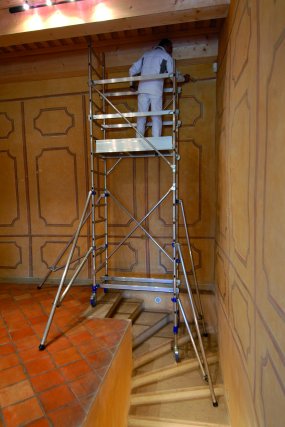

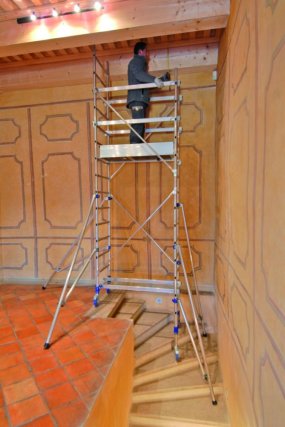

Il dispose d’un décalage de niveau intégré ultra rapide et d’un décalage escalier sans pièce supplémentaire, permettant un ajustement facile sur sols irréguliers et en présence d’escaliers. Sa largeur hors tout est de 120 cm et il permet un passage de porte de 70 cm, facilitant son maniement dans des espaces restreints.
Quels éléments assurent la stabilité et la sécurité de cet échafaudage ?
La sécurité est renforcée par un système de fixation breveté Ergoblock et l’emploi obligatoire de stabilisateurs pour toutes les hauteurs. Les roues sont alignées dans l’axe des échelles pour garantir une stabilité parfaite lors du montage et de la descente de charges. Les stabilisateurs sont extensibles et se fixent solidement avec des pinces verrouillables.
Comment se déroule le montage de l’échafaudage et quels sont les points de vigilance ?
Le montage doit être réalisé par deux personnes formées, en respectant les instructions du manuel. Les roues sont réglables au pas de 12,5 mm sur un débattement de 175 mm pour mettre l’échafaudage de niveau. Tous les crochets, goupilles, pinces et dispositifs de blocage doivent être correctement positionnés et verrouillés pour garantir la stabilité et la sécurité.
Quels sont les avantages pratiques liés à la modularité de l’INSIDER COLOR 120 ?
Ce modèle est extrêmement modulable, avec une base pliante débrochable en option pour faciliter le montage, les déplacements et le stockage. Il permet le montage de niveaux supérieurs depuis le premier niveau, avec des opérations identiques à celles effectuées depuis le sol. Les garde-corps et plinthes s’installent facilement pour sécuriser l’accès au plateau.
Dans quels contextes professionnels cet échafaudage est-il le plus adapté ?
Grâce à sa compacité, sa modularité et son système de décalage intégré, il est particulièrement adapté aux travaux en hauteur dans des espaces exigus, notamment en présence d’escaliers ou de passages étroits. Son usage intensif convient aux professionnels de la finition nécessitant un équipement stable, sécurisé et facile à déplacer.
