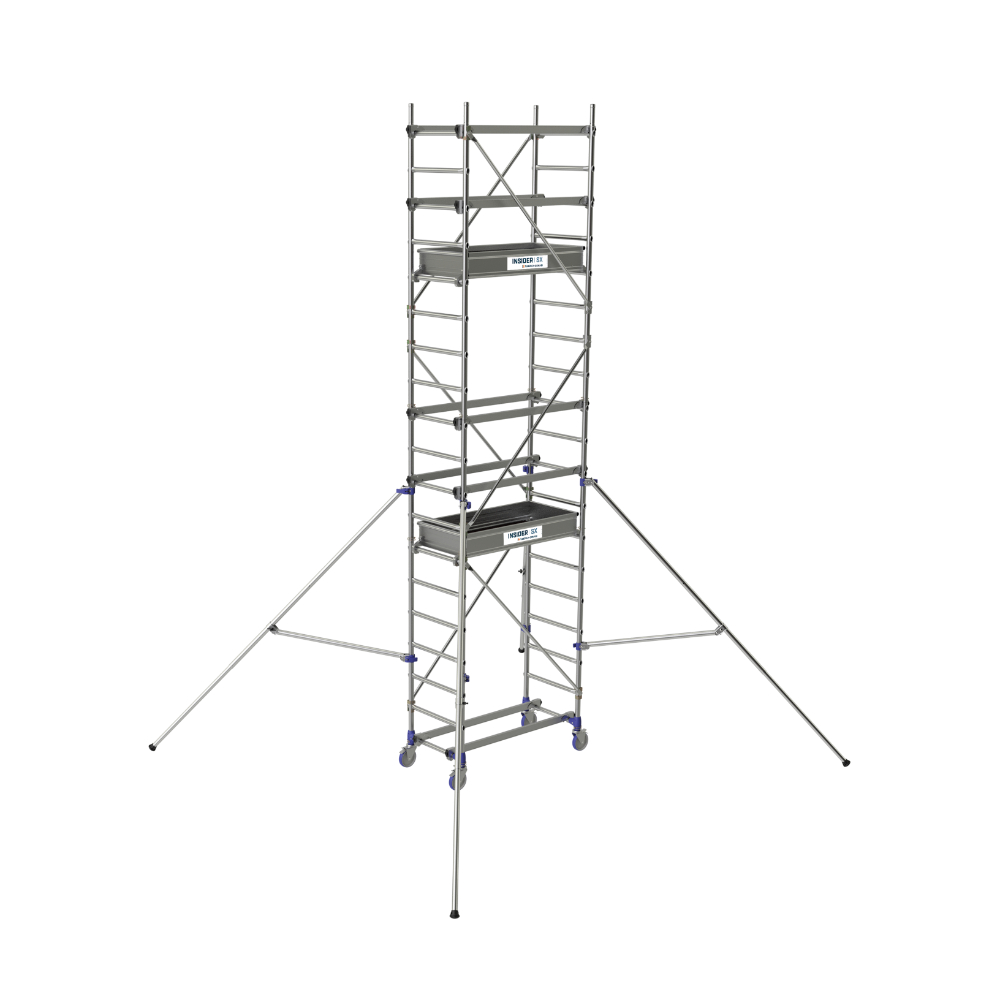

ECHAFAUDAGE INSIDER COLOR 120 6.85M - TUBESCA COMABI - 26402450
Référence : T02526402450
Découvrez ECHAFAUDAGE INSIDER COLOR 120 6.85M - TUBESCA COMABI - 26402450 disponible à l'achat
- Échafaudage en aluminium pour un usage intensif, très résistant
- Décalage de niveau intégré pour un montage rapide et facile
- Roues réglables de 150 mm assurant une excellente stabilité
- Conforme aux normes de sécurité en vigueur (décret 2004-924)
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Caractéristiques principales :
- Compact et modulable, il s'adapte parfaitement aux espaces exigus et aux escaliers grâce à un décalage de niveau intégré ultra rapide et un décalage escalier sans pièce supplémentaire.
- Passage de porte possible de 70 cm et longueur hors tout de 120 cm.
- Base pliante débrochable en option pour faciliter le montage, les déplacements et le stockage.
- Roues de 150 mm de diamètre réglables sur 17 cm avec un réglage au pas de 1,25 cm, positionnées dans l’axe des échelles pour une stabilité parfaite lors du montage et de la descente de charges.
- Charge maximale supportée : 150 kg/m².
- Utilisation possible sur sol plat et en dénivelé.
- Garantie de 5 ans.
Dimensions et poids pour la référence 26402450 :
- Hauteur hors tout : 5,94 m
- Hauteur plancher/plateforme : 4,70 m
- Nombre de planchers : 2
- Poids : 87,90 kg
- Largeur stabilisateurs repliés : 0,69 m
- Largeur stabilisateurs déployés : 3,72 m
- Hauteur d’accès maximale : 6,70 m
Avantages :
- Sécurité intégrée avec système de fixation breveté Ergoblock.
- Extrêmement modulable et pratique pour les travaux en hauteur dans des espaces restreints.
- Conforme aux normes en vigueur pour un usage professionnel intensif.
Ce produit est idéal pour les professionnels recherchant un échafaudage roulant fiable, sécurisé et facilement transportable dans des environnements variés.
Le montage débute par l'assemblage de la base, soit en version fixe en reliant les deux échelles par des diagonales et lisses, soit en version base pliante avec des fixations spécifiques. Il est nécessaire de vérifier que l'échafaudage soit bien de niveau à l'aide du réglage des roues et d'un niveau à bulle.
Le premier niveau se monte en empilant les combinaisons d'échelles selon la hauteur désirée, en sécurisant avec les goupilles aux emplacements prévus. Les stabilisateurs sont ensuite installés et serrés sur les montants, avec une extension possible pour assurer la stabilité selon le montage standard ou le long d'un mur.
Les garde-corps se placent ensuite à la hauteur souhaitée, en s'assurant du bon contact des crochets et de leur fixation aux montants. Le plateau est monté en positionnant les crochets et en vérifiant leur verrouillage, puis les plinthes sont installées autour du plateau.
Pour les versions avec lisses sécurisées, celles-ci se placent à l'intérieur des montants sur les échelons les plus hauts, avec installation du plateau deux échelons en dessous. La perche extensible peut être utilisée pour faciliter le montage des lisses.
Les niveaux supérieurs se montent de manière identique au premier niveau, mais depuis le premier étage de l'échafaudage, en respectant un espacement maximal de 2 mètres entre les plateaux.
L'ensemble de ces opérations doit être réalisé par deux personnes formées, en suivant les instructions de montage, avec l'emploi obligatoire des stabilisateurs à toutes les hauteurs, et en s'assurant que toutes les goupilles et crochets soient bien en place pour garantir la stabilité et la sécurité lors de l'utilisation.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l'échafaudage INSIDER COLOR 120 ?
L'échafaudage est en aluminium, conçu pour un usage intensif avec une hauteur de travail maximale de 7,70 m. Il supporte une charge maximale de 150 kg/m². Il est conforme au décret 2004-924 et garanti 5 ans. Les roues de 150 mm sont réglables sur 17 cm avec un pas de réglage de 1,25 cm pour assurer la mise à niveau.
Comment l'échafaudage s'adapte-t-il aux espaces exigus et aux dénivelés ?
Il dispose d'un décalage de niveau intégré ultra rapide, ainsi que d'un décalage escalier sans pièce supplémentaire, permettant une adaptation facile aux escaliers et aux sols en pente. Les roues sont réglables individuellement pour compenser les dénivelés.
Quelles sont les consignes de sécurité à respecter lors du montage et de l’utilisation ?
Le montage doit être réalisé par deux personnes formées, en suivant scrupuleusement le manuel. L’usage des stabilisateurs est obligatoire à toutes les hauteurs. Tous les crochets et goupilles doivent être correctement positionnés. Les équipements de protection individuelle sont obligatoires pour le montage et le démontage.
Comment se déroule le montage de l’échafaudage, notamment des roues et de la base ?
Les roues s’insèrent dans les échelles avec un réglage possible tous les 12,5 mm sur un débattement de 17,5 cm, uniquement pour la mise à niveau. La base peut être fixe ou pliante (en option), reliée par des diagonales et lisses. Le niveau de l’échafaudage doit être vérifié à l’aide d’un niveau à bulle.
Quels systèmes assurent la stabilité et la sécurité de l’échafaudage ?
La stabilité est assurée par des roues positionnées dans l’axe des échelles, un système de fixation breveté Ergoblock, et l’emploi obligatoire de stabilisateurs extensibles. Les stabilisateurs sont serrés à l’aide de pinces et peuvent être positionnés selon le montage standard ou le long d’un mur, avec un angle de 132°.
Comment se monte la plateforme et quels sont les éléments de sécurité associés ?
La plateforme se place deux échelons en dessous des garde-corps ou des lisses sécurisées. Les garde-corps sont fixés aux montants avec des pinces verrouillables. Les plinthes sont installées autour du plateau pour sécuriser les bords. Toutes les fixations doivent être vérifiées pour assurer un verrouillage correct.
Comment se réalisent les montages des niveaux supérieurs ?
Les niveaux supérieurs se montent depuis le premier étage, en respectant un espacement maximal de 2 mètres entre les plateaux. Les étapes sont identiques à celles du montage initial, en ajoutant les échelles supplémentaires, les garde-corps et les plateaux selon les schémas fournis.
