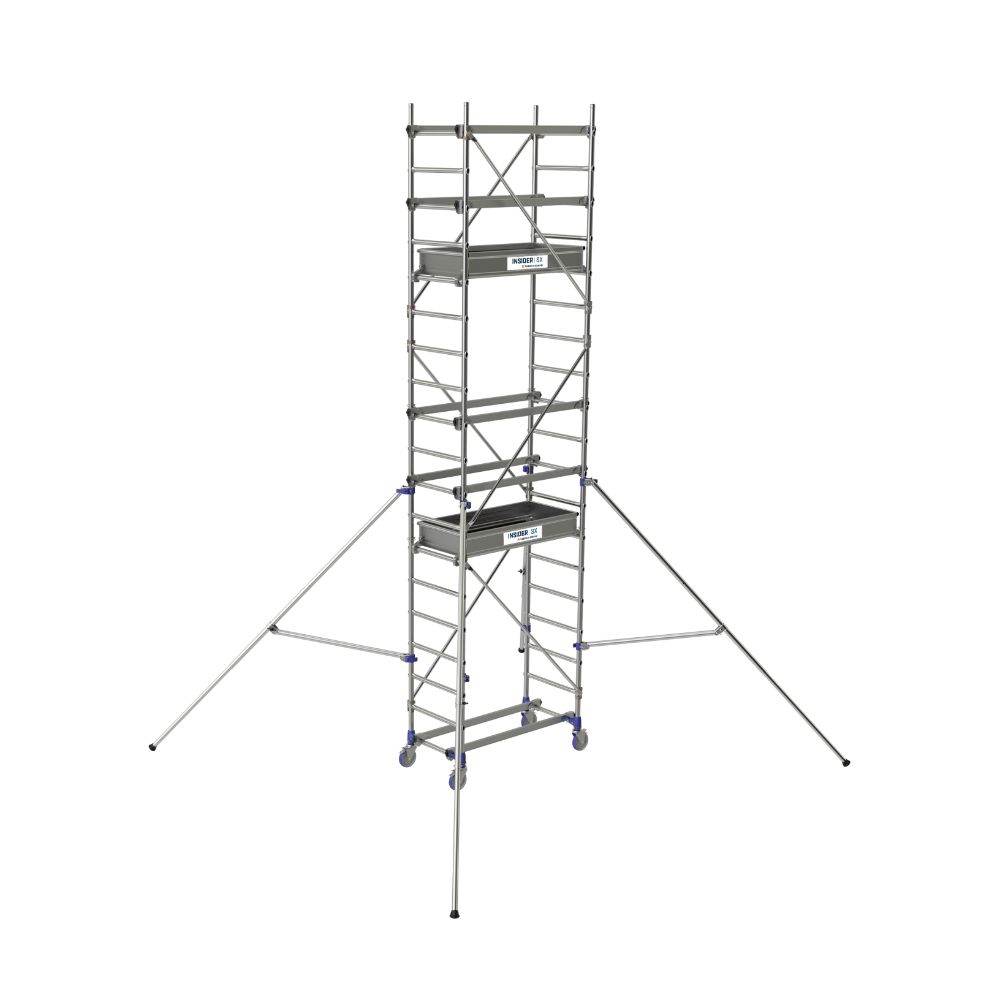

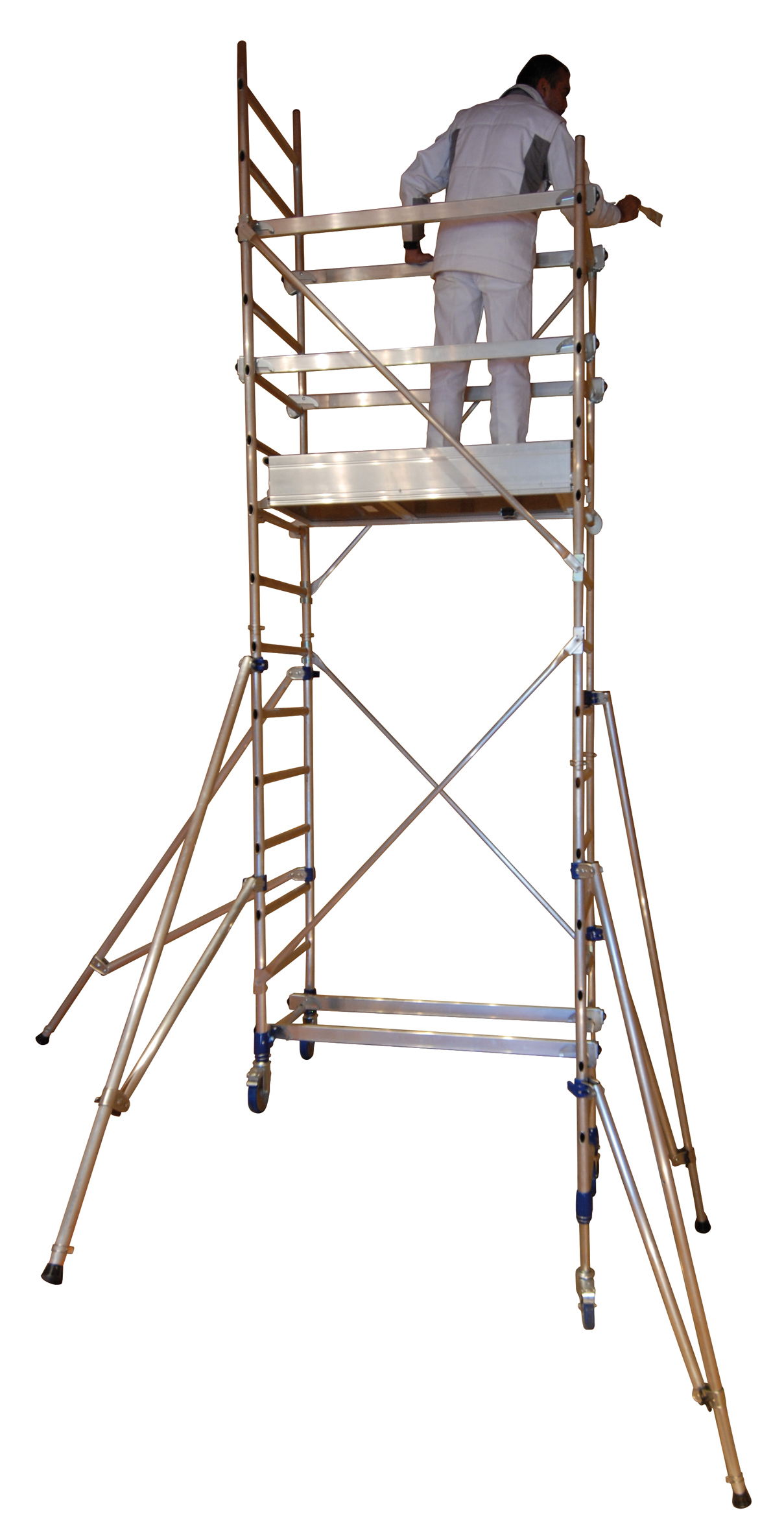

ECHAFAUDAGE INSIDER COLOR 120 7.85M - TUBESCA COMABI - 26402460
Référence : T02526402460
Découvrez ECHAFAUDAGE INSIDER COLOR 120 7.85M - TUBESCA COMABI - 26402460 disponible à l'achat
- Échafaudage en aluminium pour usage intensif
- Hauteur de travail jusqu'à 7,85 m
- Passage de porte de 70 cm pour espaces réduits
- Base pliante pour un transport facilité
- Système de fixation breveté pour une sécurité optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Caractéristiques principales :
- Compact et passe-partout avec une longueur hors tout de 120 cm et un passage de porte de 70 cm.
- Base pliante débrochable en option, facilitant le montage, les déplacements et le stockage.
- Roues de 150 mm de diamètre réglables sur 17 cm avec un réglage au pas de 1,25 cm.
- Sécurité intégrée avec système de fixation breveté Ergoblock.
- Roues positionnées dans l’axe des échelles pour une stabilité optimale lors du montage et de la descente de charges.
- Utilisation possible sur sol plat et en dénivelé.
- Garantie de 5 ans.
Dimensions et poids selon les références :
- Réf. 26402460 : hauteur hors tout 6,94 m, hauteur plancher 5,70 m, 2 planchers, poids 112,10 kg, largeur stabilisateurs repliés 0,69 m, largeur stabilisateurs déployés 3,72 m, hauteur d’accès max 7,70 m.
Avantages produit :
- Extrêmement modulable et pratique pour divers environnements de travail.
- Conçu pour assurer une grande sécurité et une stabilité parfaite.
- Adapté aux professionnels de la finition recherchant un équipement robuste et polyvalent.
Matériau : Aluminium.
Utilisation recommandée : travaux en hauteur intensifs nécessitant mobilité, stabilité et adaptation aux espaces restreints ou escaliers.
Ce produit est livré avec une garantie de 5 ans et répond aux normes en vigueur pour assurer la sécurité des utilisateurs.
Le montage débute par l’assemblage de la base, qui peut être fixe ou pliante. Pour la base fixe, les deux échelles sont reliées par des diagonales à l’extérieur et des lisses à l’intérieur, fixées par crochets. Pour la base pliante, la structure se déploie et se verrouille par un système spécifique. Il est impératif de vérifier que l’échafaudage soit bien de niveau horizontalement et verticalement à l’aide du réglage des roues et d’un niveau à bulle.
Le premier niveau se monte en empilant les échelles complémentaires nécessaires pour atteindre la hauteur désirée, en remettant en place les goupilles pour sécuriser l’assemblage. Les stabilisateurs sont ensuite installés sur les montants, serrés à l’aide de pinces verrouillables. Ils sont extensibles et peuvent être positionnés en montage standard ou le long d’un mur, avec un réglage de tension assuré par un écrou papillon.
Les garde-corps se placent à la hauteur souhaitée en les glissant et en les fixant aux montants par des pinces serrées. Le plateau se monte ensuite en le positionnant à deux échelons sous la sous-lisse du garde-corps, puis les plinthes sont installées autour du plateau.
Pour la version avec lisses sécurisées, celles-ci se placent à l’intérieur des montants aux échelons les plus hauts, et le plateau est installé deux échelons en dessous. La perche extensible s’ajuste en appuyant sur un pion et en coulissant les tubes, puis se verrouille par rotation des crochets.
Les niveaux supérieurs se montent de la même manière que le premier, mais depuis le premier niveau de l’échafaudage, en ajoutant les échelles supplémentaires, les garde-corps et les plateaux selon les besoins.
L’utilisation est prévue sur sol plat ou en dénivelé, avec une hauteur d’accès maximale de 7,70 m. Le réglage précis des roues et la mise en place des stabilisateurs assurent la stabilité nécessaire pour le travail en hauteur. Toute opération de montage ou démontage doit être réalisée par deux personnes formées, en respectant les instructions de montage et en utilisant les équipements de protection individuelle.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage INSIDER COLOR 120 ?
Il s’agit d’un échafaudage roulant en aluminium conçu pour un usage intensif, avec une hauteur de travail maximale de 7,70 m et une charge maximale de 150 kg/m². Il est conforme au décret 2004-924 et garanti 5 ans. Sa base peut être fixe ou pliante, avec des roues réglables sur 17 cm au pas de 1,25 cm, assurant une mise à niveau précise.
Comment l’échafaudage assure-t-il la sécurité et la stabilité lors de son utilisation ?
La sécurité est intégrée grâce au système de fixation breveté Ergoblock et à la position des roues dans l’axe des échelles, garantissant une stabilité parfaite en montage et lors de la descente de charges. L’emploi obligatoire des stabilisateurs est prévu pour toutes les hauteurs, et leur serrage est assuré par des pinces verrouillables. Le montage doit être réalisé par deux personnes formées, avec les équipements de protection individuelle.

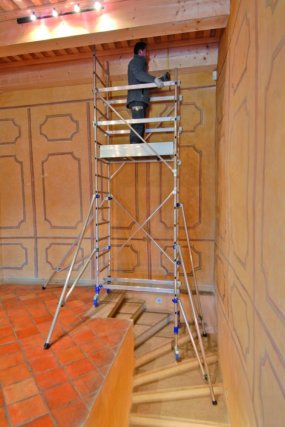

Quels sont les éléments spécifiques qui facilitent l’utilisation dans des espaces exigus ou sur escaliers ?
L’échafaudage est compact avec une longueur hors tout de 120 cm et un passage de porte de 70 cm. Il dispose d’un décalage de niveau intégré ultra rapide et d’un décalage escalier sans pièce supplémentaire, ce qui le rend particulièrement adapté aux espaces restreints et aux escaliers. Les roues sont réglables pour compenser les dénivelés.
Comment se déroule le montage de l’échafaudage et quels sont les points de vigilance ?
Le montage commence par la mise en place des roues dans les échelles, avec un réglage précis pour assurer la mise à niveau. La base peut être fixe ou pliante, chacune avec des étapes spécifiques de fixation des diagonales et lisses. Les stabilisateurs doivent être installés et serrés correctement. Le montage des niveaux supérieurs se fait depuis le premier niveau. Il est impératif de vérifier le bon verrouillage des crochets, la mise à niveau horizontale et verticale avec un niveau à bulle, et de respecter les consignes pour éviter tout déboîtement.
Quelle est la charge admissible sur le plateau et comment sécuriser la zone de travail ?
La charge ponctuelle maximale sur le plateau supérieur est de 150 kg, avec une charge admissible de 113 kg pour le modèle INSIDER 120. La sécurité est renforcée par la pose de garde-corps et de plinthes autour du plateau, ainsi que par l’utilisation de lisses sécurisées positionnées à l’intérieur des montants. Ces dispositifs empêchent les chutes et assurent une zone de travail protégée.
