ÉCHAFAUDAGE NEOLIUM 250 LINE TRAVAIL À 6 M - TUBESCA COMABI - 02922804
Référence : T02502922804
Découvrez ÉCHAFAUDAGE NEOLIUM 250 LINE TRAVAIL À 6 M - TUBESCA COMABI - 02922804 disponible à l'achat
- Échafaudage en aluminium soudé pour usage intensif
- Hauteur de travail de 6 mètres max
- Planchers spacieux de 2,58 x 0,67 m
- Roues de 200 mm avec blocage puissant
- Conçu pour un usage sur sol plat et en dénivelé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

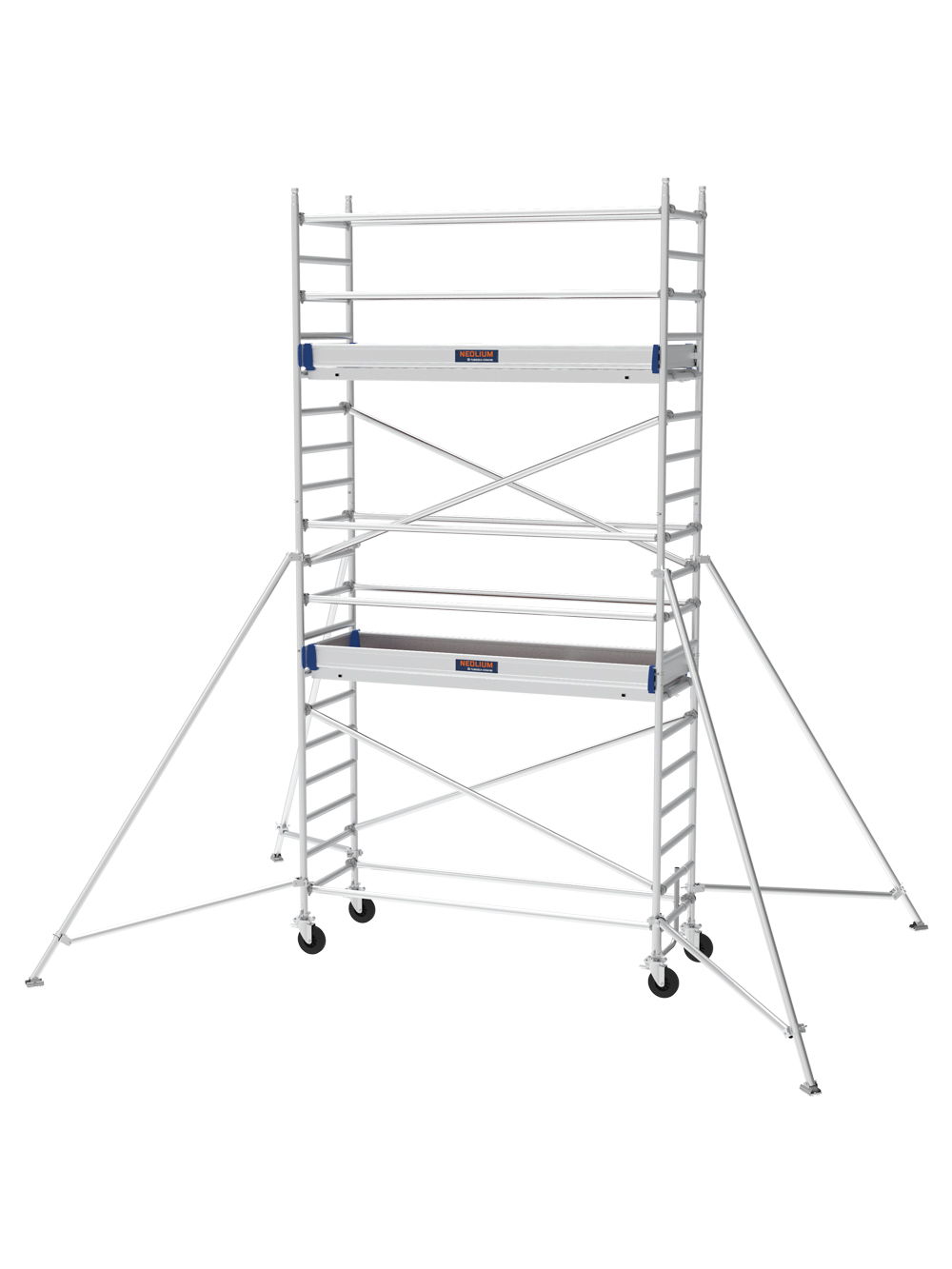

Le Neolium 250 Line est un échafaudage roulant aluminium soudé aux montants robustes d'un diamètre de 50 mm. Echafaudage muni de lisses et de planchers de 2,58 x 0,67 m. Cet échafaudage est conçu pour un usage professionnel ultra-intensif, sur sol plat, dénivelé et en décalage de niveau.
- Garde-corps lisses

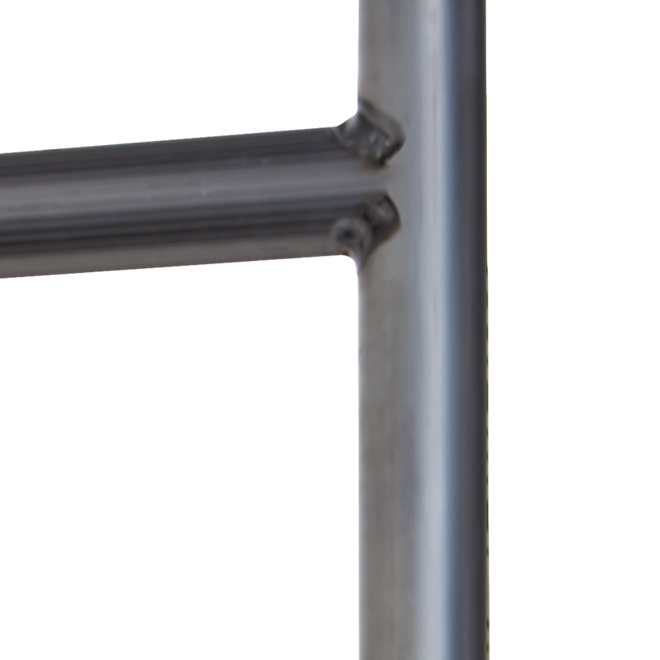

- Structure en aluminium soudé, montants et échelons Ø50 mm
- Plinthes rapportées aluminium
- Roues Ø200 mm avec blocage surpuissant et réglage millimétrique

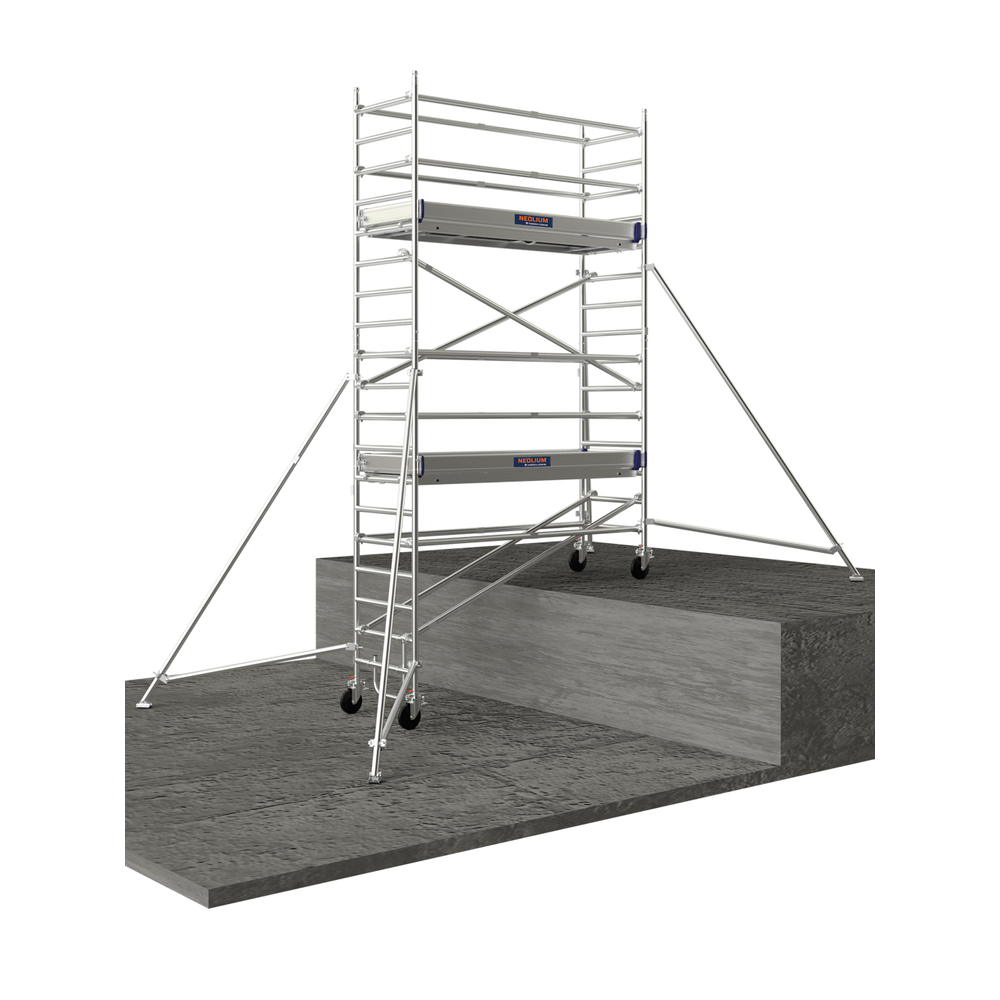

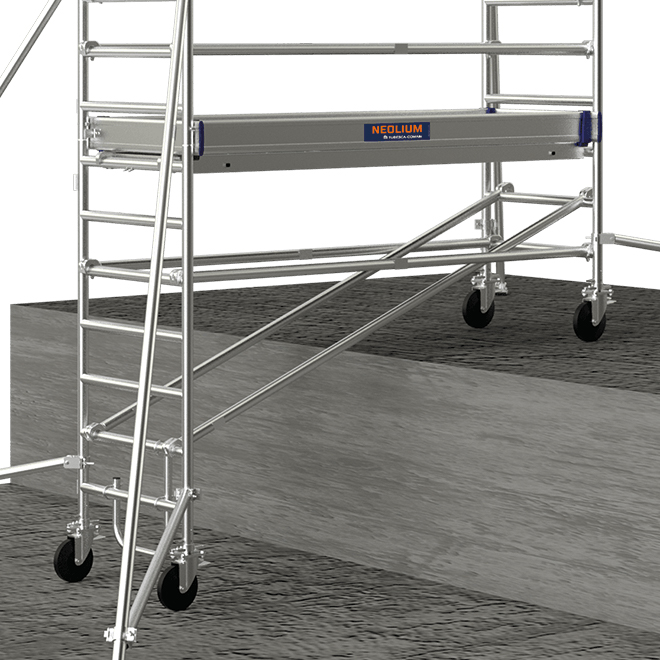

- Décalage de niveau intégré

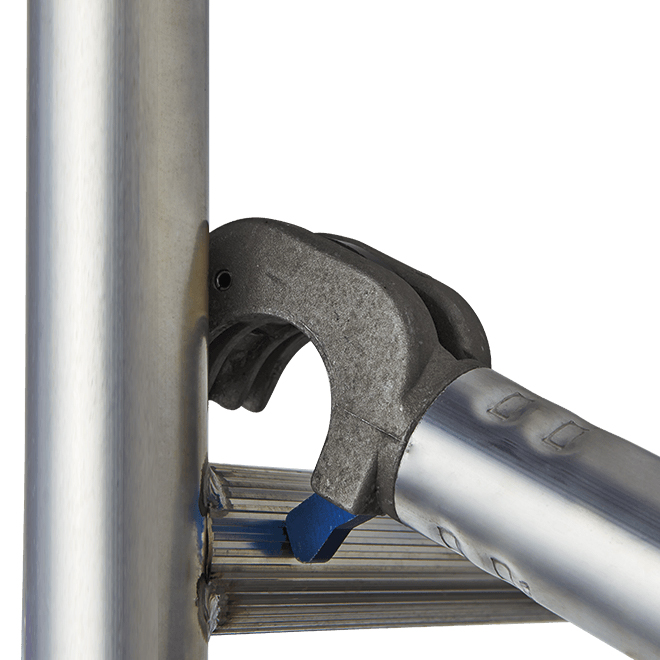

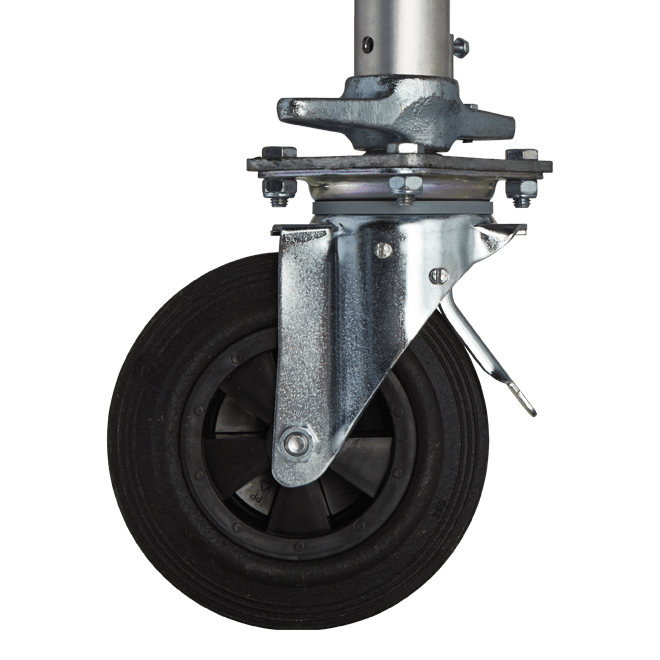

Les roues ont un diamètre de 200 mm avec un système de blocage surpuissant et un réglage millimétrique, assurant une excellente stabilité et maniabilité. Le système de liaison est fiable et s’active en un seul geste. Un décalage de niveau intégré permet d’adapter l’échafaudage aux surfaces inégales.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 6 mètres (référence 02922804)
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004//1
- Conformité au décret 2004/924
Dimensions et poids pour la version à 6 m de hauteur de travail :
- Hauteur hors tout : 5,13 m
- Hauteur plancher/plate-forme : 4 m
- Nombre de planchers : 2
- Poids : 170 kg
- Largeur hors tout sans stabilisateur : 0,92 m
- Largeur hors tout avec stabilisateur : 3,42 m
- Longueur hors tout sans stabilisateur : 2,76 m
- Longueur hors tout avec stabilisateur : 5,16 m
Avantages produit :
- Aluminium soudé garantissant légèreté et robustesse
- Plinthes aluminium amovibles pour sécurité accrue
- Garde-corps lisses pour une protection optimale
- Roues avec blocage puissant et réglage précis pour stabilité et mobilité
- Système de liaison simple et rapide
- Adapté aux surfaces en pente grâce au décalage de niveau intégré
Conditionnement, stockage et conservation :
- Le produit est livré en éléments modulaires faciles à assembler et à démonter.
- Les matériaux en aluminium permettent un stockage sans risque de corrosion.
- Il est recommandé de stocker l’échafaudage dans un endroit sec et à l’abri des intempéries pour préserver ses qualités.
Ce modèle répond aux exigences des normes de sécurité en vigueur pour les échafaudages roulants et offre une garantie de 5 ans, attestant de sa durabilité et fiabilité dans un usage intensif.
Le montage commence par l’insertion de deux roues par échelle de base, suivie de la fixation des lisses sur l’échelon n°1. Les diagonales de base se fixent ensuite sur les échelons n°2 et 5, avec vérification du niveau de la base en trois phases à l’aide d’un niveau à bulle, et ajustement par réglage millimétrique des roues.

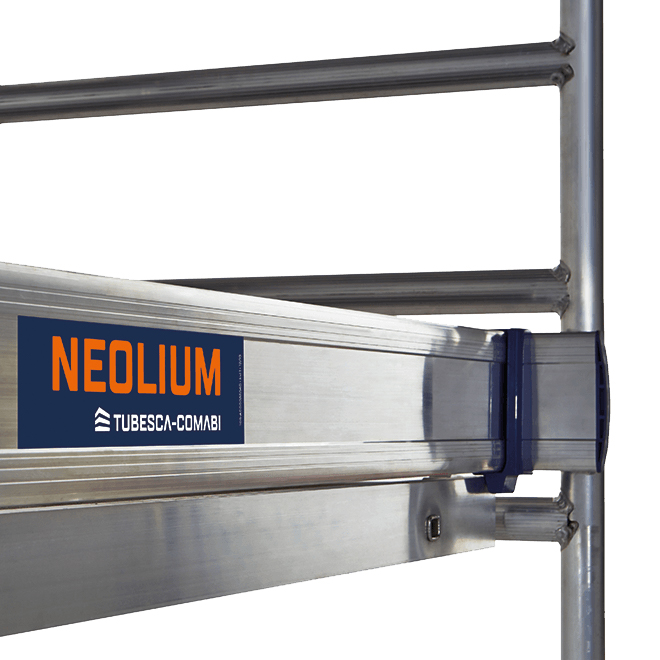

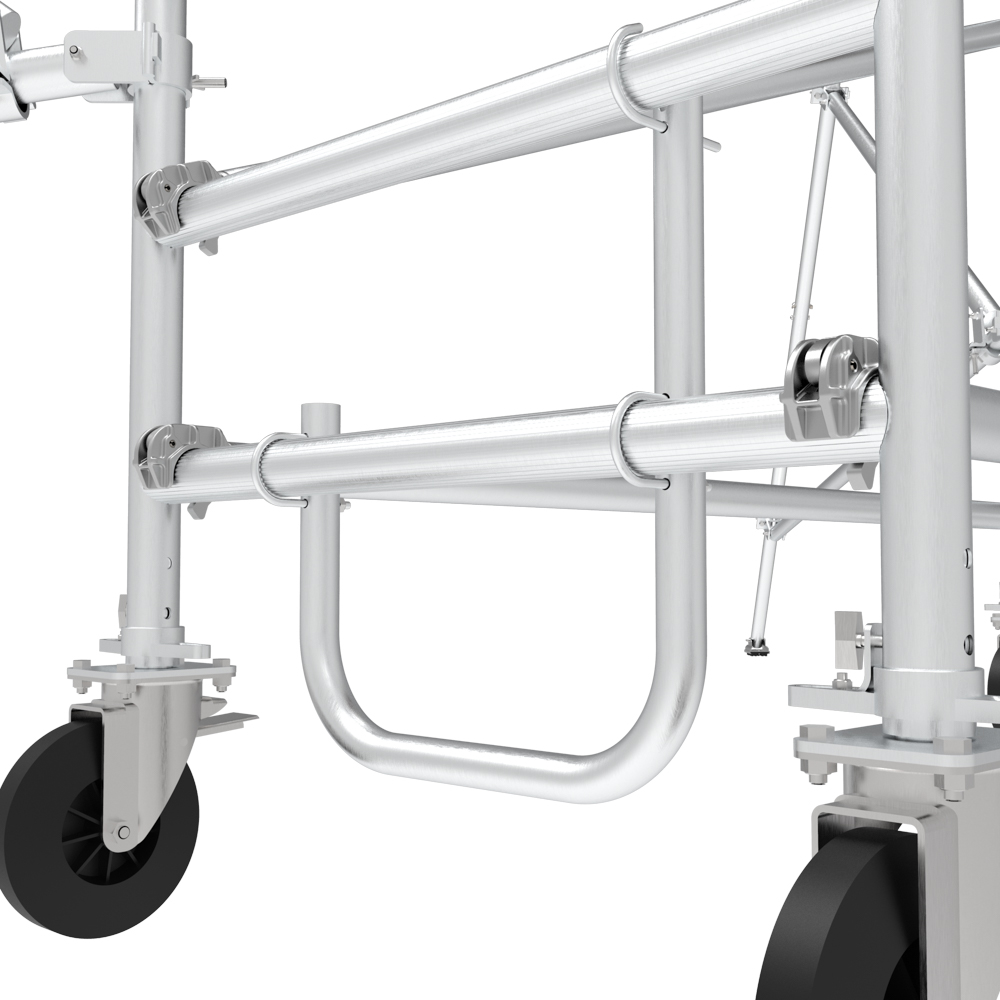

Le berceau d’accès se monte sur les échelons n°1 et 2. Les rallonges de 1 mètre se fixent sur les rallonges 1,50 mètre, verrouillées par des goupilles clip tube. Le plancher à trappe se positionne sur l’échelon n°7 et se verrouille en poussant les fourchettes latérales.

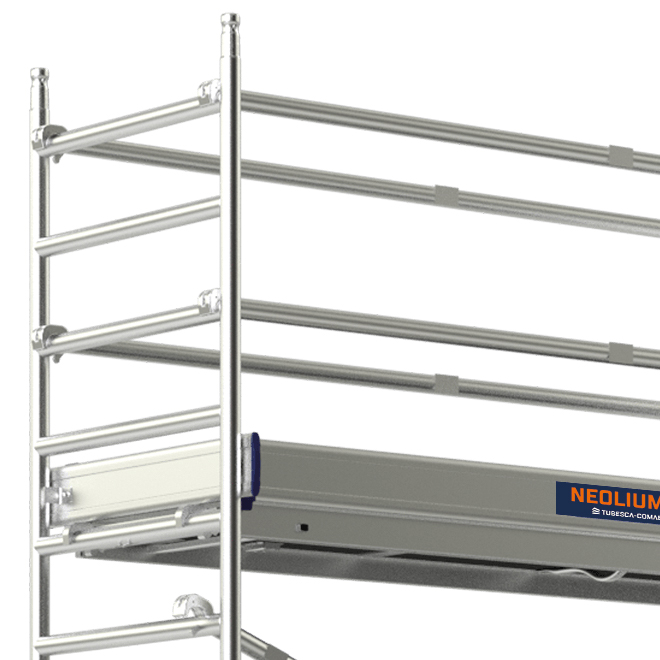

Les lisses supérieures se fixent sur l’échelon n°11 et les lisses inférieures sur l’échelon n°9, en venant plaquer chaque lisse contre son montant. Les plinthes latérales se mettent en butée contre les échelles et s’appuient sur le plancher grâce à des guides, puis les plinthes longitudinales se placent dans ces guides.
L’échafaudage est destiné à être utilisé sur sol plat, en dénivelé, et en décalage de niveau, avec un réglage millimétrique des roues assurant la stabilité. Le système de liaison s’active en un seul geste pour assurer la fiabilité de l’assemblage.
Le travail sur le plancher n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. Le hissage des éléments pour l’élévation se fait du côté garde-corps une fois ceux-ci en place, et le hissage des outils ou autres éléments pendant l’utilisation s’effectue par les trappes d’accès des plateformes.
L’échafaudage est utilisé comme moyen d’accès à la zone de travail, avec une hauteur d’accès maximale de 6 mètres pour ce modèle. Les stabilisateurs doivent être installés selon les indications, notamment pour les hauteurs de plancher de 2 à 6 mètres.
En cas de fonctionnement non conforme, il est impératif de vérifier que toutes les goupilles et verrous sont bien en place, que les composants endommagés sont remplacés, et que le montage respecte strictement les instructions fournies.
Le résultat attendu est un échafaudage stable et sécurisé, adapté aux surfaces en pente grâce au décalage de niveau intégré, permettant un accès sûr à la zone de travail jusqu’à 6 mètres de hauteur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage Neolium 250 Line à 6 m ?
Le Neolium 250 Line est un échafaudage roulant en aluminium soudé avec montants et échelons de diamètre 50 mm. Il offre une hauteur de travail maximale de 6 mètres et une charge maximale admissible de 200 kg/m². Il est conforme à la norme EN 1004-1 et au décret 2004/924, garantissant un usage professionnel ultra intensif sur sol plat et en dénivelé.
Comment l’échafaudage assure-t-il la stabilité sur des surfaces en pente ou en décalage de niveau ?
Le produit intègre un décalage de niveau permettant d’adapter l’échafaudage aux surfaces inégales. Les roues de 200 mm disposent d’un système de blocage puissant et d’un réglage millimétrique pour stabiliser l’ensemble. Les stabilisateurs, obligatoires de 2 à 6 m de plancher, renforcent la sécurité et la stabilité.
Quels sont les éléments de sécurité intégrés pour le travail en hauteur sur cet échafaudage ?
L’échafaudage est équipé de garde-corps lisses, de plinthes aluminium amovibles de 150 mm et d’un système de liaison fiable activé en un seul geste. Le travail sur les planchers n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes, conformément à la réglementation.
Quelles sont les conditions et précautions à respecter lors du montage et de l’utilisation ?
Le montage, démontage et modification doivent être réalisés par au moins deux personnes formées, en suivant strictement le manuel d’instructions. Il est impératif de vérifier que toutes les goupilles et verrous sont en place, d’utiliser uniquement des composants d’origine, et de porter les équipements de protection individuelle. Les stabilisateurs doivent être installés selon les indications.
Quels sont les points à vérifier avant utilisation pour garantir la conformité et la sécurité ?
Avant toute utilisation, il faut vérifier la stabilité de l’échafaudage, le bon verrouillage des éléments, l’absence de composants endommagés, et que le montage respecte les instructions. L’échafaudage doit être positionné sur un sol adapté, sans obstacles, et les roues doivent être bloquées avant toute opération.
Comment s’effectue le montage des principaux composants sur la version à 6 m ?
Le montage commence par l’installation des roues sur les échelles de base, suivi de la fixation des lisses sur l’échelon n°1. Les diagonales de base se fixent sur les échelons n°2 et 5, avec vérification du niveau. Le berceau d’accès se monte sur les échelons n°1 et 2. Les planchers, lisses supérieures et inférieures, et plinthes sont ensuite positionnés et verrouillés selon le manuel.
