ÉCHAFAUDAGE NEOLIUM 300 BOX TRAVAIL À 8 M - TUBESCA COMABI - 02923506
Référence : T02502923506
Découvrez ÉCHAFAUDAGE NEOLIUM 300 BOX TRAVAIL À 8 M - TUBESCA COMABI - 02923506 disponible à l'achat
- Hauteur de travail jusqu'à 8 mètres
- Structure en aluminium soudé robuste
- Planchers bac pour sécurité accrue
- Roues avec blocage et réglage millimétrique
- Décalage de niveau intégré pour flexibilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

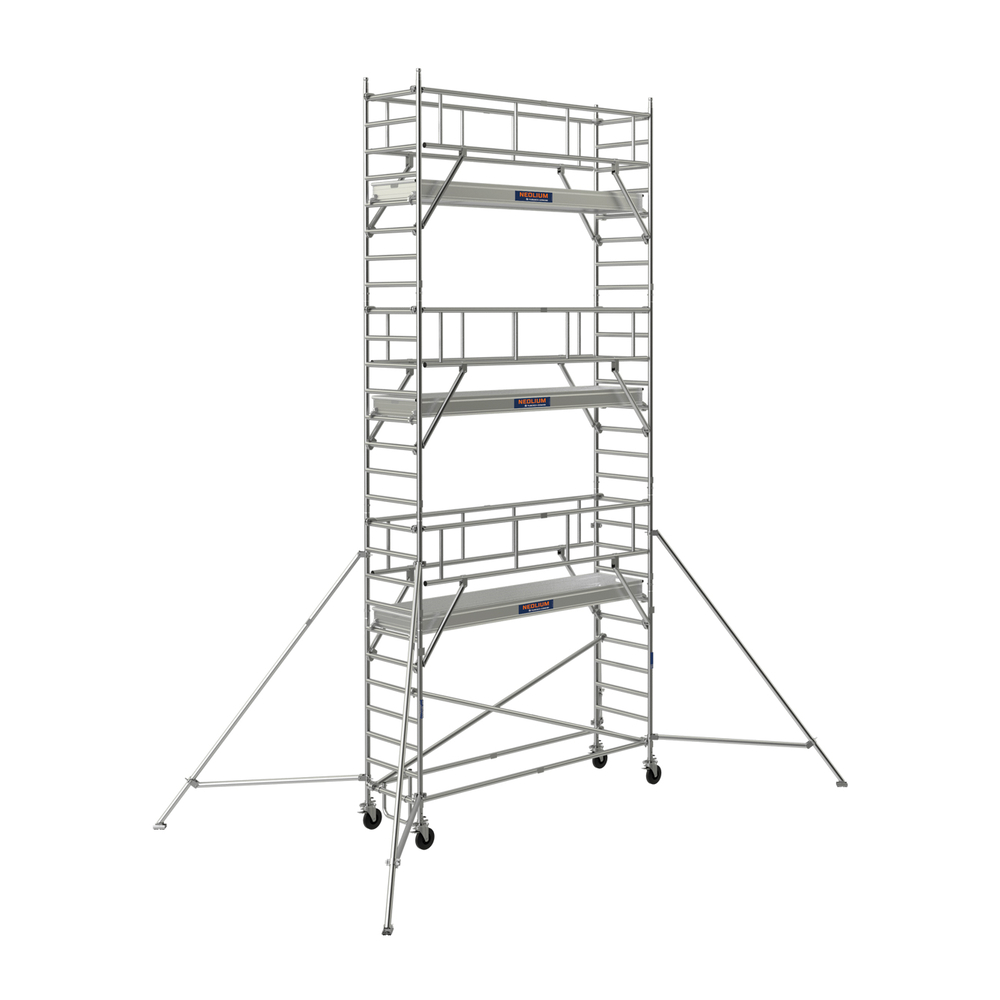

Le Neolium 300 Box est un échafaudage roulant aluminium soudé aux montants robustes d'un diamètre de 50 mm. Echafaudage muni de lisses et de planchers de 3,08 x 0,67 m. Cet échafaudage est conçu pour un usage professionnel ultra-intensif, sur sol plat, dénivelé et en décalage de niveau.

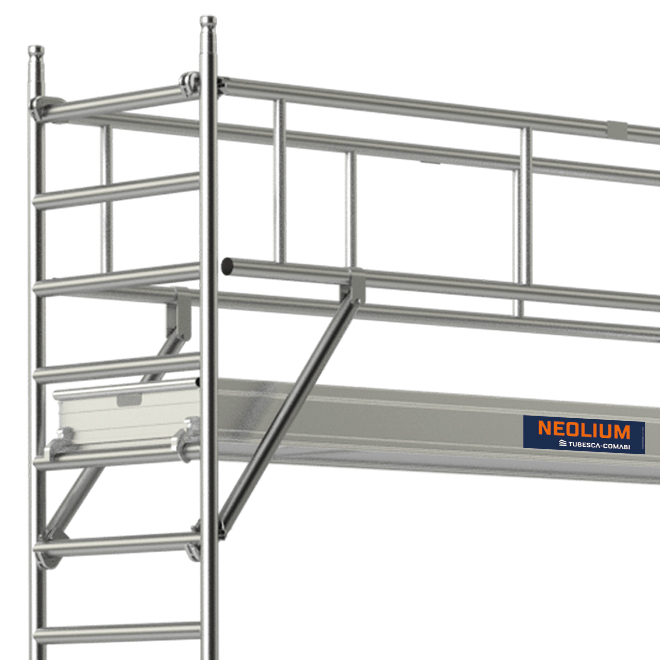

- Garde-corps monobloc diagonalisant

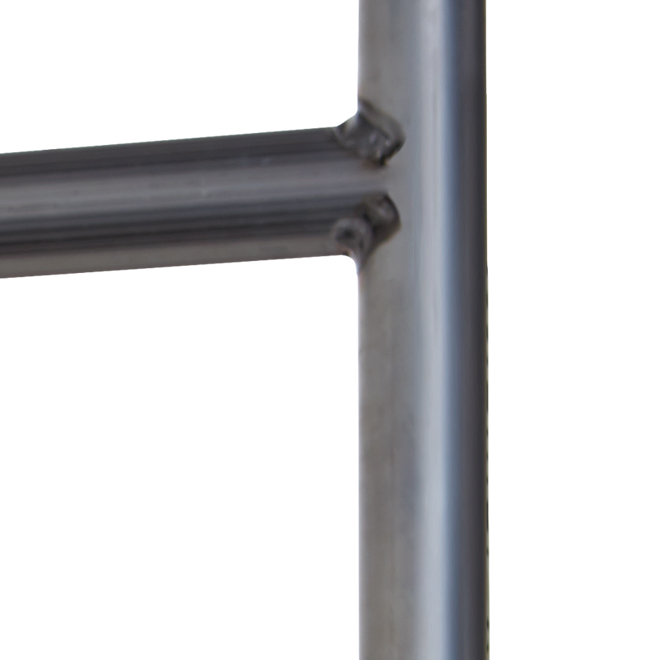

- Structure en aluminium soudé, montants et échelons Ø50 mm

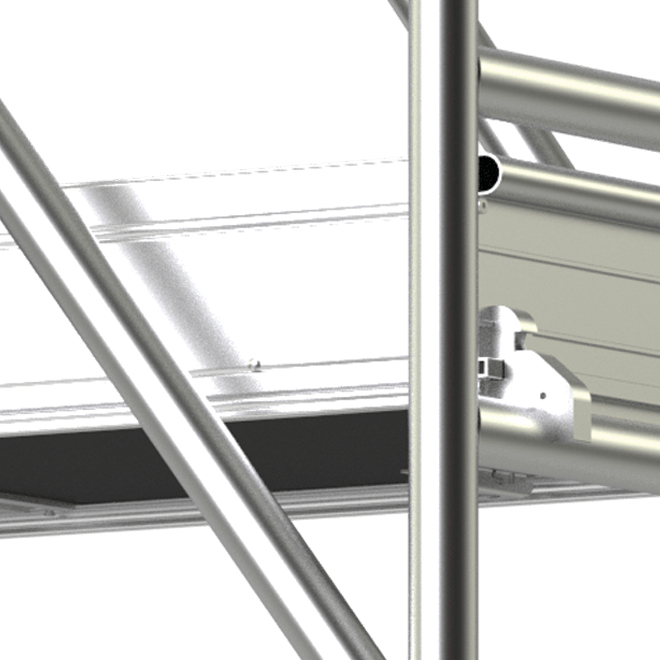

- Planchers bac

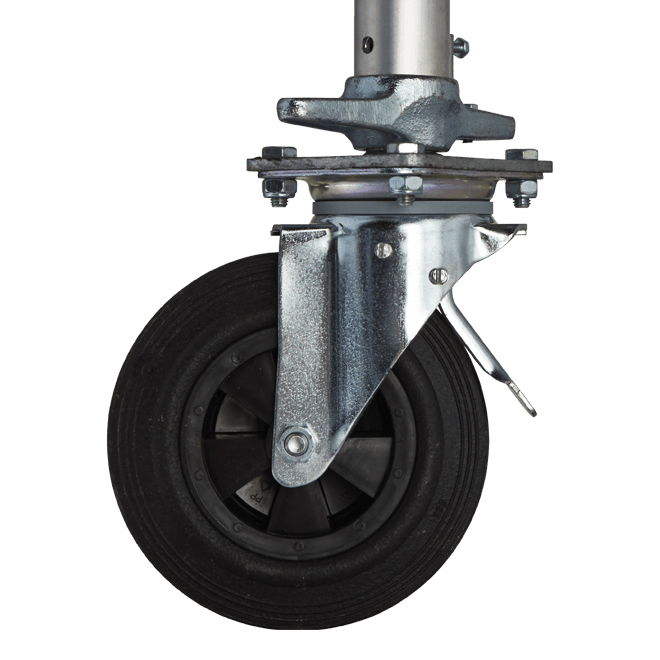

- Roues Ø200 mm avec blocage surpuissant et réglage millimétrique

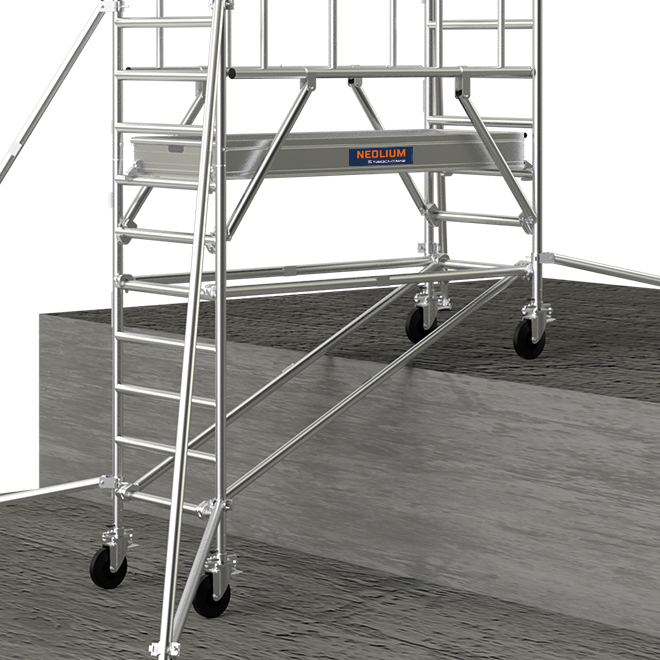

- Décalage de niveau intégré

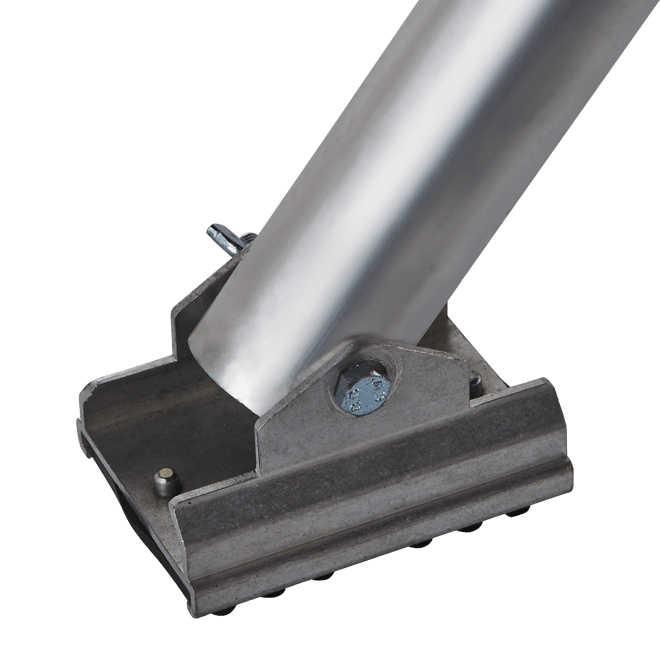

Cet échafaudage est adapté à une utilisation sur sol plat, en dénivelé et en décalage de niveau grâce à un système intégré. Il est équipé de roues de 200 mm de diamètre avec un blocage surpuissant et un réglage millimétrique, assurant une grande stabilité et maniabilité. Une platine de stabilisateur anti-dérapant orientable complète le dispositif de sécurité.
Caractéristiques techniques principales :
- Usage : ultra intensif
- Hauteur d’accès/travail maximale : jusqu’à 14 m selon la référence
- Charge maximale : 200 kg/m²
- Matière : aluminium
- Garantie : 5 ans
- Normes : conforme à la norme EN 1004-1 et au décret 2004/924
- Certification : produit certifié NF équipements de chantier (NF096) par AFNOR Certification
Dimensions et poids selon la référence (exemple pour la référence 02923506) :
- Hauteur hors tout : 7,13 m
- Hauteur plancher/plate-forme : 6 m
- Nombre de planchers : 3
- Poids : 245 kg
- Largeur hors tout sans stabilisateurs : 0,92 m
- Largeur hors tout avec stabilisateurs : 3,42 m
- Longueur hors tout sans stabilisateurs : 3,26 m
- Longueur hors tout avec stabilisateurs : 5,66 m
- Hauteur d’accès/travail maximum : 8 m
Avantages :
- Structure en aluminium soudé garantissant légèreté et robustesse

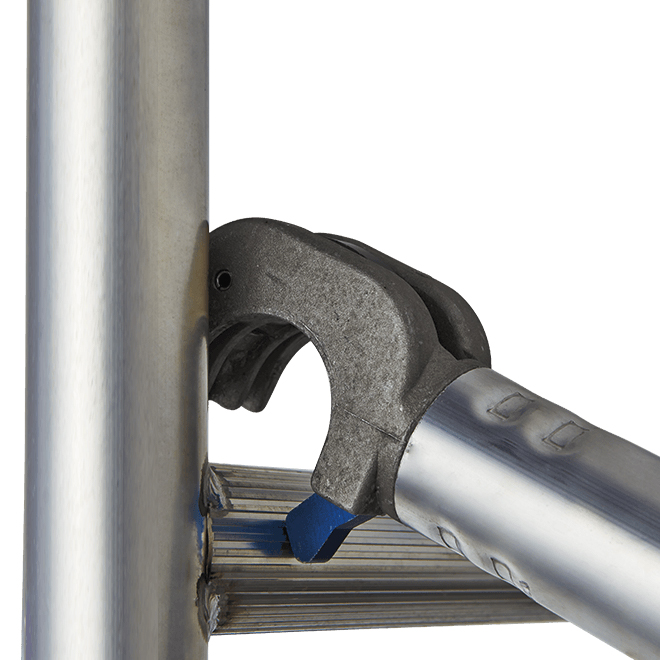

- Système de liaison fiable et rapide en un seul geste
- Adapté à des conditions de travail variées (sol plat, dénivelé, décalage de niveau)
- Sécurité renforcée grâce aux plinthes, garde-corps et stabilisateurs
- Mobilité facilitée par des roues avec blocage et réglage précis
Conditionnement, stockage et conservation :
- Non spécifiés dans le document, mais le matériau aluminium assure une bonne résistance à la corrosion et une durabilité en conditions normales d’utilisation.
Cet échafaudage est un produit professionnel certifié, conforme aux normes en vigueur, garantissant sécurité, performance et facilité d’usage pour des travaux en hauteur jusqu’à 14 mètres selon modèle.
Le montage commence par l’insertion de deux roues par échelle de base, suivie de la fixation des lisses sur l’échelon n°1. Ensuite, les diagonales de base se fixent sur les échelons n°2 et 5. Le niveau de la base est vérifié en trois phases à l’aide d’un niveau à bulle, et si nécessaire, le réglage des roues s’effectue par écrou.

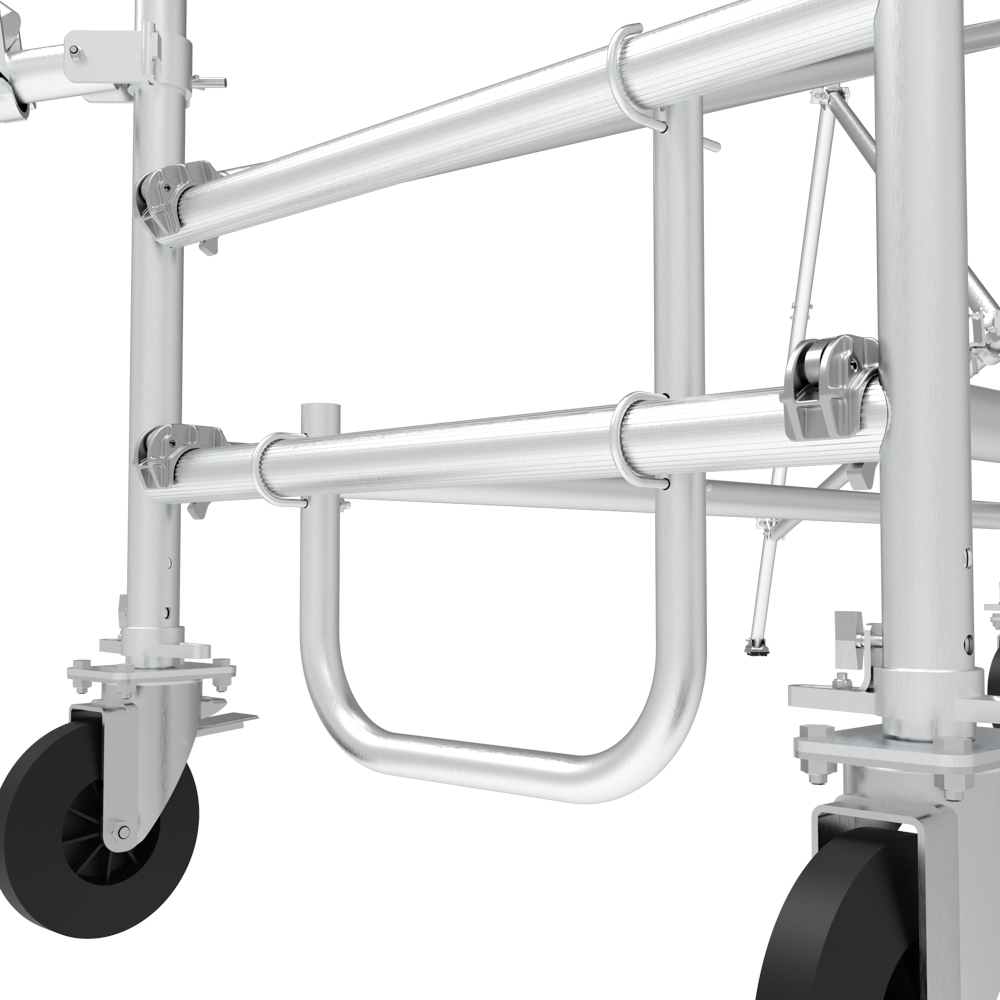

Le berceau d’accès se monte sur les échelons n°1 et 2, fixé par quatre écrous M8 et un écrou papillon. Deux rallonges de 1 mètre sont assemblées sur des rallonges de 1,5 mètre et verrouillées par quatre goupilles clip tube.
Le plancher à trappe se positionne sur l’échelon n°7, puis les quatre lisses sont montées : deux lisses supérieures sur l’échelon n°11 et deux lisses inférieures sur l’échelon n°9, fixées en venant plaquer chaque lisse contre son montant.
Les plinthes se placent ensuite : deux latérales en butée contre les échelles et deux longitudinales dans les guides plinthe intégrés au plancher.
L’échafaudage est utilisable sur sol plat, en dénivelé et en décalage de niveau grâce à un système intégré, avec une hauteur de travail maximale de 8 mètres pour la référence 02923506. L’accès à la zone de travail s’effectue par échelle verticale intégrée. Le hissage des éléments pour l’élévation se fait du côté garde-corps une fois ceux-ci en place, et le hissage des outils ou autres éléments s’effectue par les trappes d’accès des plateformes.
L’utilisation est réservée au travail sur plancher équipé de garde-corps complets comprenant mains courantes, lisses intermédiaires et plinthes. Les stabilisateurs doivent être installés selon les modèles et dimensions indiqués.
En cas de montage non conforme, il est impératif de vérifier la présence et le bon verrouillage de toutes les goupilles et verrous, ainsi que la stabilité et la verticalité de l’échafaudage. Le réglage des roues permet de compenser les faux niveaux du sol.
Le résultat attendu est un échafaudage stable, sécurisé et adapté à un usage professionnel ultra-intensif, permettant un accès sécurisé à la zone de travail en hauteur jusqu’à 8 mètres, avec une charge uniformément répartie conforme aux limites indiquées.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage NEOLIUM 300 BOX ?
L’échafaudage est conçu pour un usage professionnel ultra intensif avec une structure en aluminium soudé, montants et échelons de 50 mm de diamètre. Il supporte une charge maximale de 200 kg/m² uniformément répartie et une hauteur de travail jusqu’à 8 mètres (référence 02923506). Il est conforme à la norme EN 1004-1 et au décret 2004/924, avec une certification NF équipements de chantier (NF096) par AFNOR Certification.
Comment l’échafaudage s’adapte-t-il aux sols plats, en dénivelé et au décalage de niveau ?
Le NEOLIUM 300 BOX intègre un système de décalage de niveau permettant une utilisation sur sol plat, en dénivelé et en décalage de niveau. Le réglage millimétrique des roues et la platine de stabilisateur anti-dérapant orientable assurent une grande stabilité et une bonne adaptation aux contraintes du terrain.
Quels dispositifs de sécurité sont intégrés à cet échafaudage ?
L’échafaudage est équipé d’un garde-corps monobloc diagonalisant complet avec mains courantes, lisses intermédiaires et plinthes aluminium de 150 mm intégrées aux planchers. Les stabilisateurs doivent être installés selon les modèles et dimensions indiqués pour garantir la stabilité. Le produit respecte les exigences de sécurité de la norme EN 1004-1.
Quelles sont les étapes et précautions essentielles lors du montage de cet échafaudage ?
Le montage doit être réalisé par au moins deux personnes suivant un ordre précis : fixation des roues, lisses, diagonales, berceau d’accès, rallonges, plancher à trappe, lisses supérieures et inférieures, puis plinthes et stabilisateurs. Il est impératif de vérifier la présence et le bon verrouillage de toutes les goupilles et verrous, ainsi que la stabilité et la verticalité de l’échafaudage. Le port d’équipements de protection individuelle est obligatoire.
Quels sont les critères à vérifier pour garantir la conformité et la sécurité lors de l’utilisation ?
L’échafaudage doit être utilisé uniquement sur plancher équipé de garde-corps complets. Les stabilisateurs doivent être installés systématiquement selon les indications. L’échafaudage ne doit pas être modifié ou utilisé comme point d’ancrage pour les systèmes d’arrêt de chute. Après montage, une étiquette visible doit indiquer le responsable, la classe de charge, la charge admissible, la destination intérieure ou extérieure et la date d’assemblage.
