ÉCHAFAUDAGE NEOLIUM 300 LINE TRAVAIL À 10 M - TUBESCA COMABI - 02923808
Référence : T02502923808
Découvrez ÉCHAFAUDAGE NEOLIUM 300 LINE TRAVAIL À 10 M - TUBESCA COMABI - 02923808 disponible à l'achat
- Hauteur de travail maximale de 10 m
- Échafaudage en aluminium robuste et léger
- Conçu pour un usage professionnel intensif
- Roues avec blocage et réglage millimétrique
- Garde-corps et plinthes pour sécurité accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

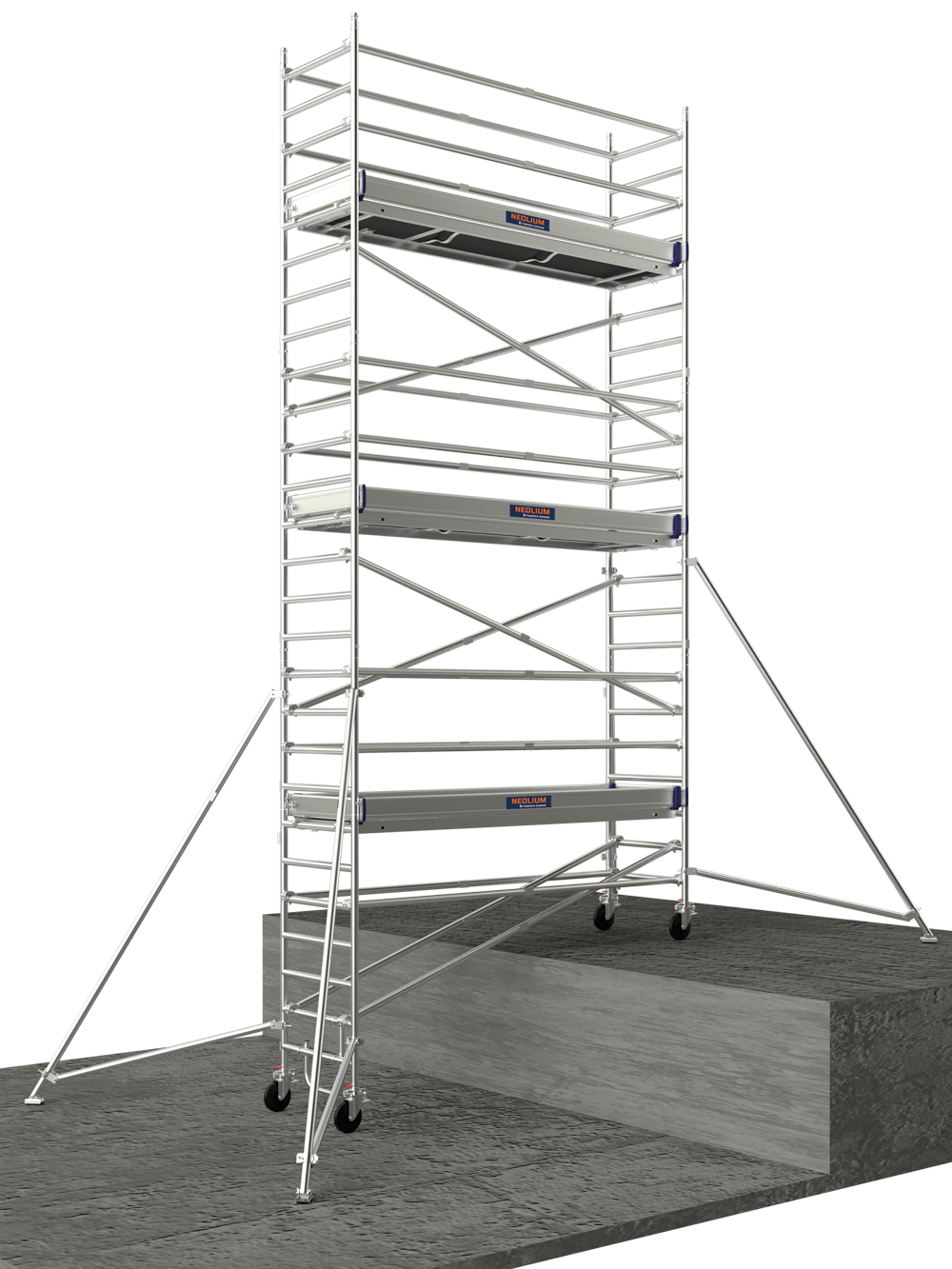

Le Neolium 300 Line est un échafaudage roulant aluminium soudé aux montants robustes d'un diamètre de 50 mm. Echafaudage muni de lisses et de planchers de 3,08 x 0,67 m. Cet échafaudage est conçu pour un usage professionnel ultra-intensif, sur sol plat, dénivelé et en décalage de niveau.

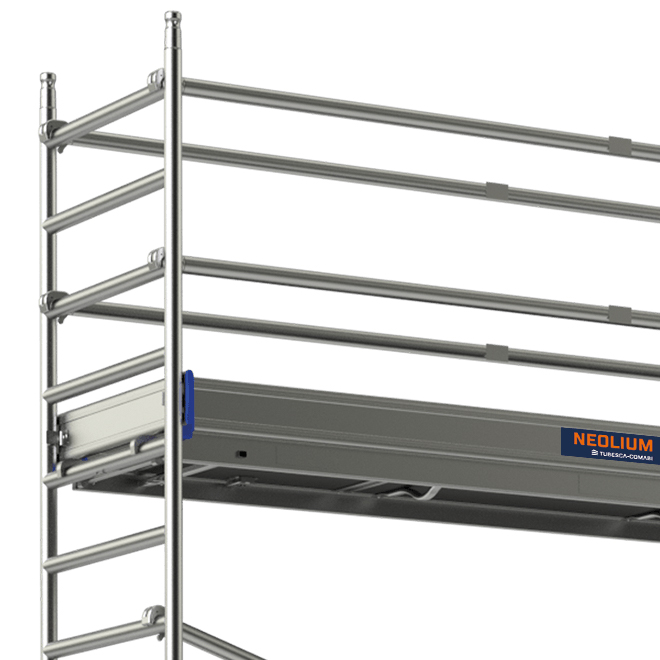

- Garde-corps lisses

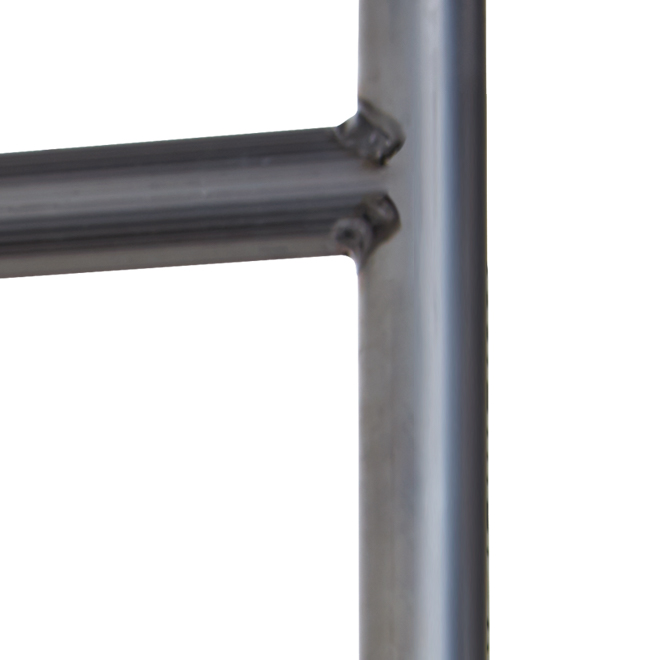

- Structure en aluminium soudé, montants et échelons Ø50 mm
- Plinthes rapportées aluminium

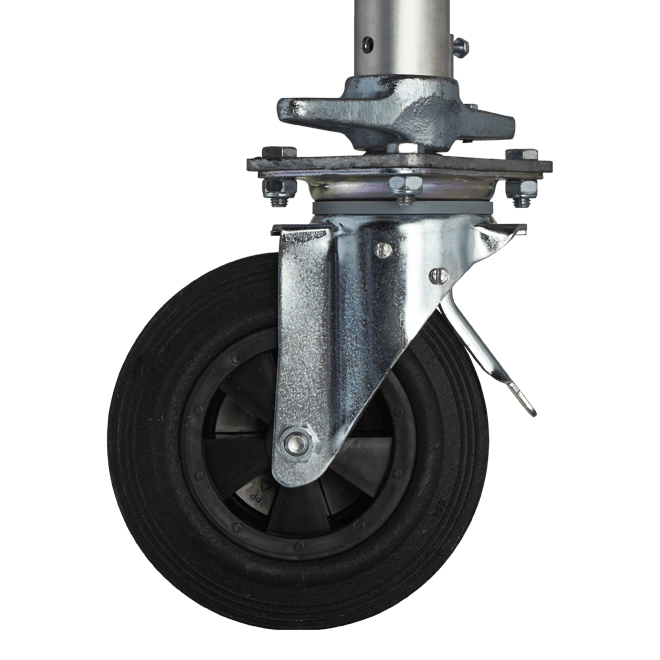

- Roues Ø200 mm avec blocage surpuissant et réglage millimétrique

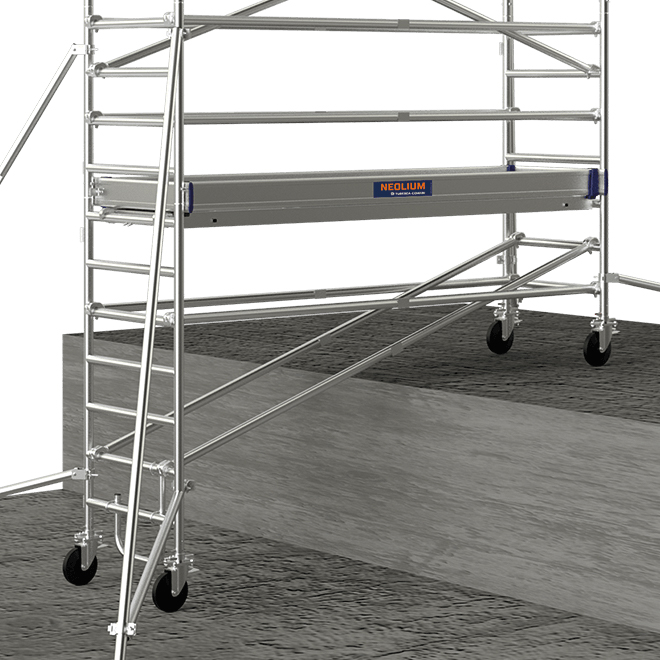

- Décalage de niveau intégré
Caractéristiques techniques principales :
- Usage : ultra intensif
- Utilisation : sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 14 mètres
- Matière : aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004//1
- Conformité au décret 2004/924
Dimensions et poids pour la référence 02923808 (travail à 10 m) :
- Hauteur hors tout : 9,13 m
- Hauteur plancher/plate-forme : 8 m
- Nombre de planchers : 4
- Poids : 329 kg
- Largeur hors tout sans stabilisateurs : 0,92 m
- Largeur hors tout avec stabilisateurs : 4,71 m
- Longueur hors tout sans stabilisateurs : 3,26 m
- Longueur hors tout avec stabilisateurs : 6,9 m
- Hauteur d’accès/travail maximale : 10 m
Avantages produit :
- Structure en aluminium soudé garantissant légèreté et robustesse

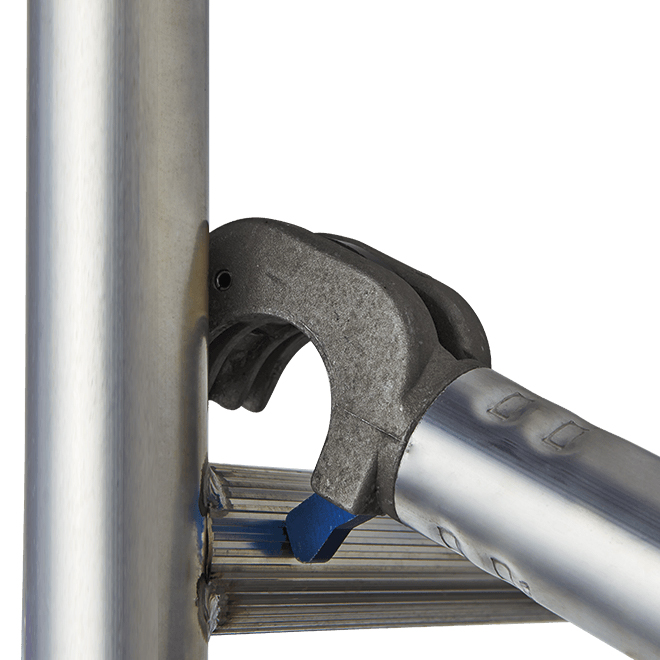

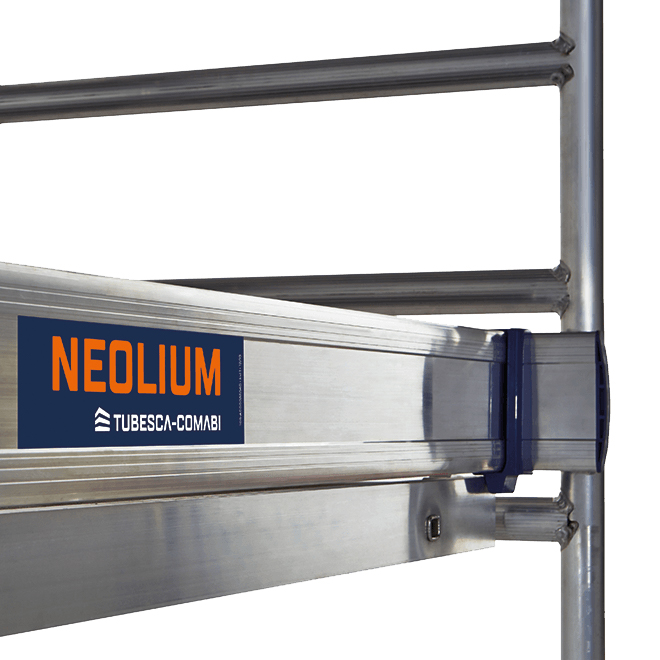

- Système de liaison fiable et rapide en un seul geste

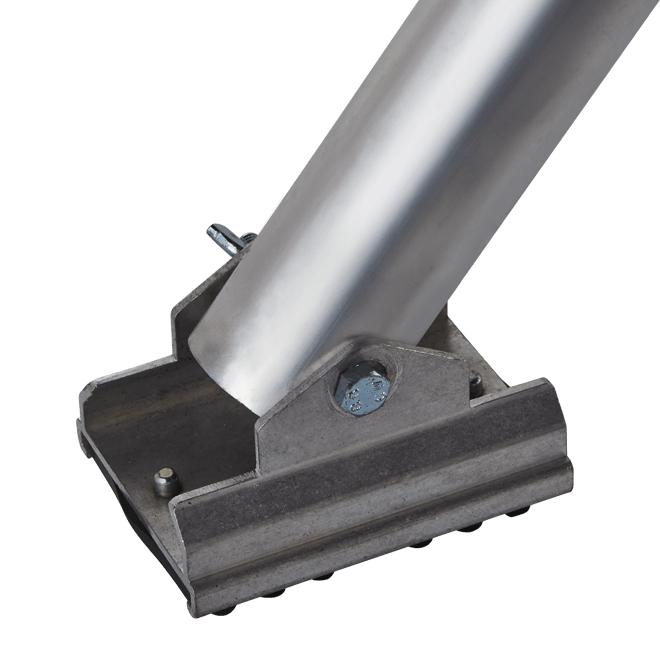

- Platine de stabilisateur anti-dérapant orientable pour une sécurité renforcée
- Adapté aux travaux sur sols plats et en dénivelé grâce au décalage de niveau intégré
- Plinthes amovibles facilitant la sécurité et la modularité
Conditionnement et stockage :
- L’échafaudage est livré en plusieurs éléments à assembler sur site.
- Stockage recommandé à l’abri des intempéries pour préserver l’état de l’aluminium et des roues.
Ce produit répond aux exigences de sécurité et de performance pour les travaux en hauteur jusqu’à 14 mètres, avec une garantie de 5 ans assurant sa fiabilité dans le temps.

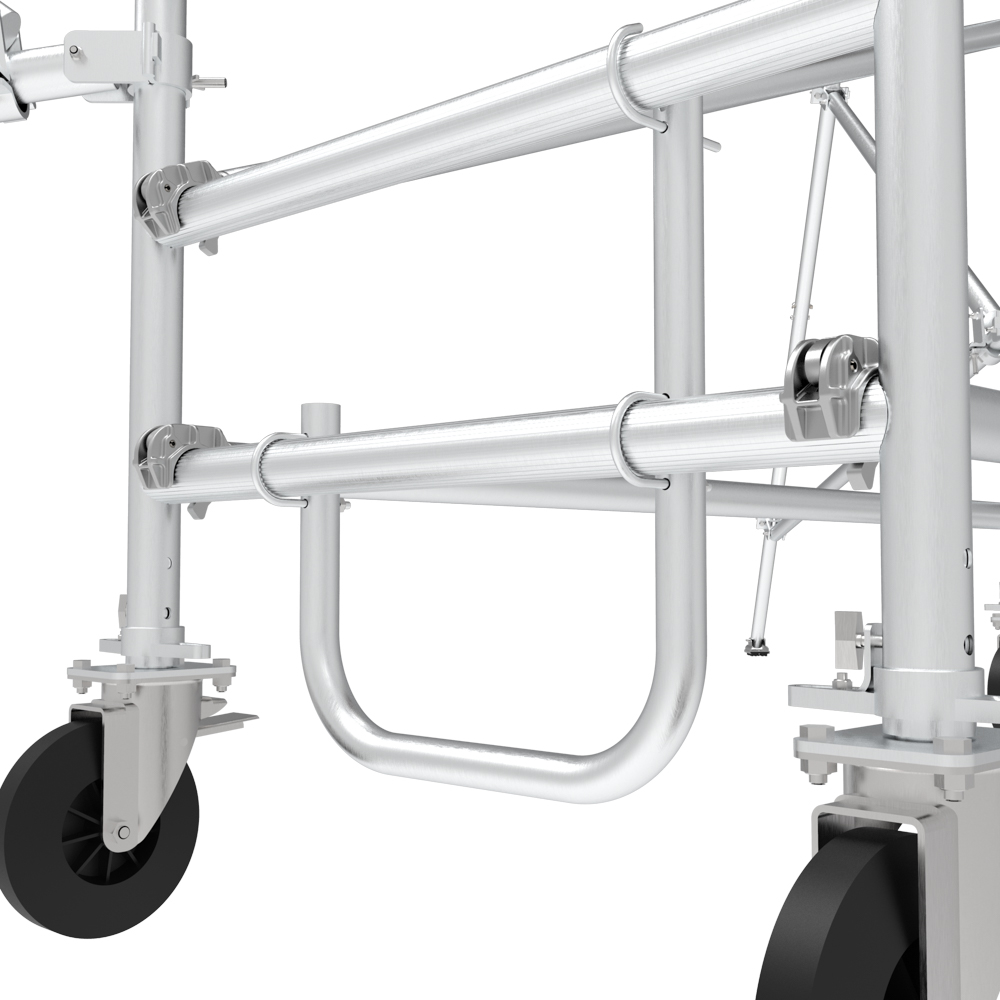

Le berceau d’accès se fixe sur les échelons n°1 et 2. Ensuite, les rallonges de 1 mètre sont assemblées sur les rallonges 1,5 mètre et verrouillées par des goupilles clip. Le plancher à trappe se positionne sur l’échelon n°7 et se verrouille en poussant les fourchettes latérales. Les quatre lisses sont montées en s’asseyant sur le plancher à trappe : deux lisses supérieures sur l’échelon n°11 et deux lisses inférieures sur l’échelon n°9.
Les plinthes latérales se positionnent en butée contre les échelles et sont appuyées sur le plancher grâce aux guides plinthe, puis les plinthes longitudinales sont insérées dans ces guides.

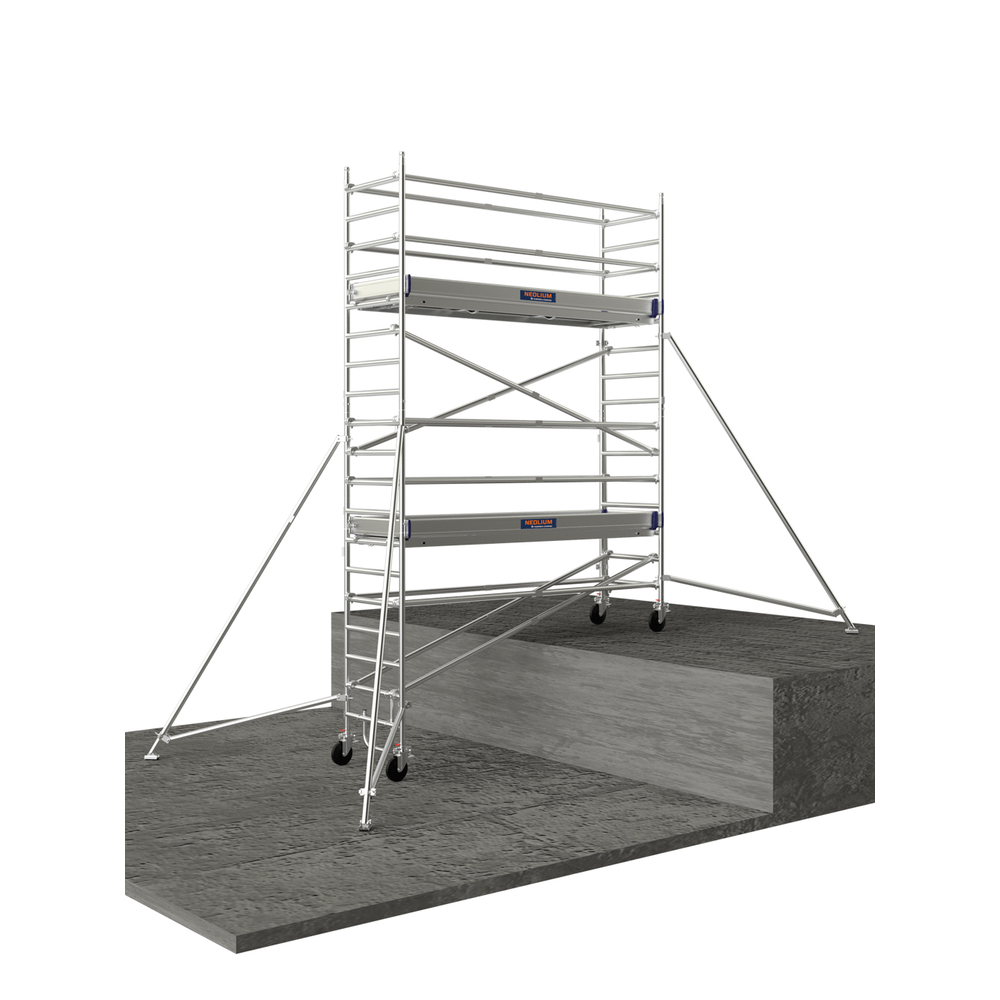

L’échafaudage est destiné à un usage sur sol plat, en dénivelé ou en décalage de niveau grâce au système de stabilisateurs et au réglage millimétrique des roues. Il est utilisé comme moyen d’accès à la zone de travail en hauteur, avec un travail possible jusqu’à 14 mètres selon la configuration.
En cas de montage non conforme, il est impératif de vérifier que toutes les goupilles et verrous sont en place, que les stabilisateurs sont installés lorsque spécifiés, que la structure est verticale et que les roues sont bloquées. Le hissage des éléments pour l’élévation se fait du côté des garde-corps une fois ceux-ci mis en place, et les outils ou éléments sont hissés par les trappes d’accès des plateformes.
Le résultat attendu est une structure stable et sécurisée, permettant un accès et un travail en hauteur conforme aux réglementations, avec un accès par échelle verticale et un plancher équipé de garde-corps complets comprenant mains courantes, lisses intermédiaires et plinthes.
Ce produit doit être utilisé conformément au manuel d’instructions, sans modification, et uniquement par un personnel formé.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage NEOLIUM 300 LINE ?
Le NEOLIUM 300 LINE est un échafaudage roulant en aluminium soudé avec des montants et échelons de diamètre 50 mm. Il est conçu pour un usage professionnel ultra-intensif sur sol plat et en dénivelé, avec une charge maximale admissible de 200 kg/m². Sa hauteur maximale d’accès est de 14 mètres, avec une hauteur de travail spécifique à la référence 02923808 de 10 mètres. Il respecte la norme EN 1004-1 et le décret 2004/924.
Comment l’échafaudage assure-t-il la stabilité sur sol en pente ou en décalage de niveau ?
Le NEOLIUM 300 LINE est équipé d’un système de décalage de niveau intégré et de stabilisateurs orientables avec platines anti-dérapantes. Les roues de 200 mm disposent d’un blocage surpuissant et d’un réglage millimétrique, permettant d’adapter la structure aux sols plats, en dénivelé ou en décalage de niveau pour garantir la stabilité.
Quels éléments composent la structure de sécurité de cet échafaudage ?
La sécurité est assurée par des garde-corps lisses complets comprenant mains courantes, lisses intermédiaires et plinthes rapportées en aluminium amovibles de 150 mm. Les plinthes se positionnent en butée contre les échelles et s’appuient sur le plancher grâce à des guides spécifiques, renforçant la protection contre les chutes.
Quelles sont les étapes clés du montage du NEOLIUM 300 LINE ?
Le montage doit être réalisé par au moins deux personnes. Il commence par le blocage des roues, la fixation des roues sur les échelles de base, puis la mise en place des lisses sur l’échelon n°1. Viennent ensuite le montage des diagonales aux échelons n°2 et 5, le montage du berceau d’accès, l’assemblage des rallonges, la pose du plancher à trappe, puis la fixation des quatre lisses et enfin la mise en place des plinthes et des stabilisateurs.
Quelles sont les précautions et consignes de sécurité à respecter pour l’utilisation de cet échafaudage ?
L’échafaudage doit être monté et utilisé conformément au manuel d’instructions, sans modification, par un personnel formé. Les stabilisateurs doivent toujours être installés lorsqu’ils sont spécifiés. Le travail sur le plancher n’est autorisé qu’avec un garde-corps complet. L’échafaudage ne doit pas être utilisé comme point d’ancrage pour des systèmes d’arrêt de chute. Après montage, une étiquette visible doit indiquer la charge maximale, la date d’assemblage, et si l’échafaudage est prêt à l’usage.
