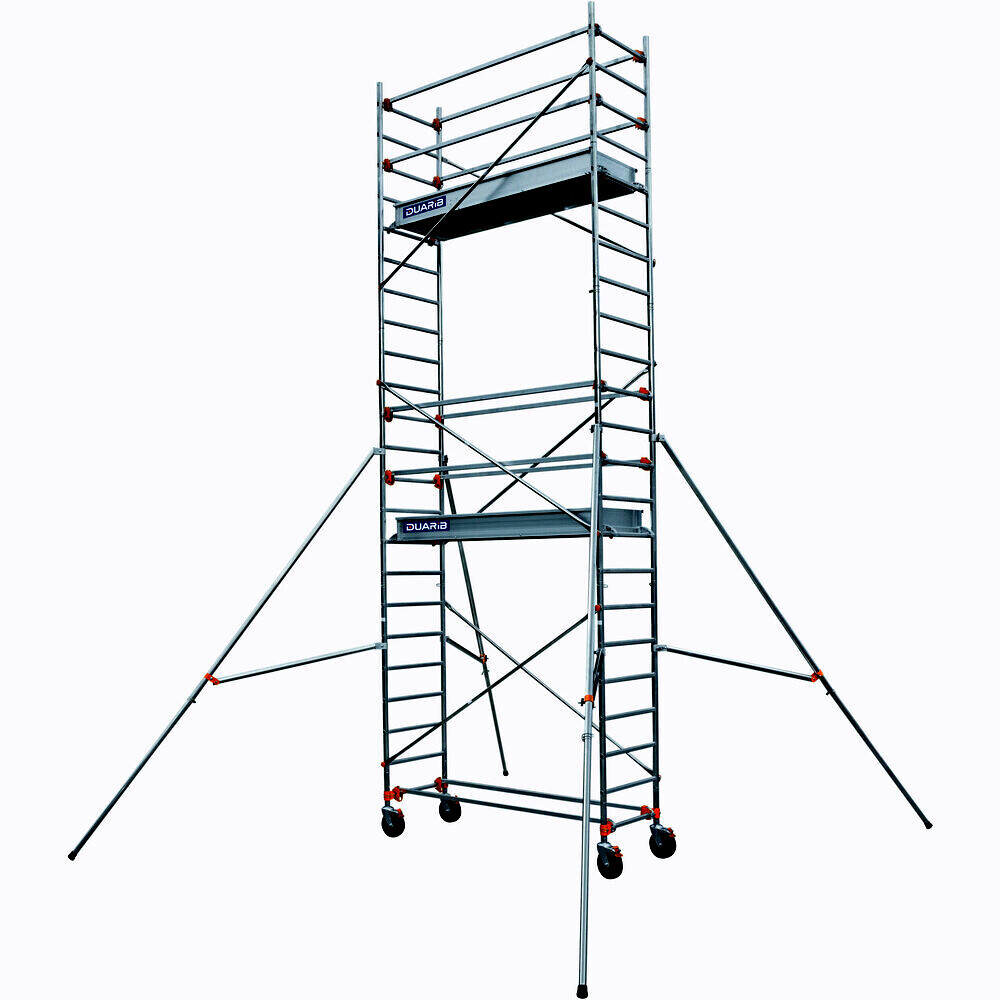

Échafaudage roulant aluminium DUARIB AL205 base standard + lisse hauteur travail 7.90 m - 613716
Référence : D213613716
Découvrez Échafaudage roulant aluminium DUARIB AL205 base standard + lisse hauteur travail 7.90 m - 613716 disponible à l'achat
- Fabriqué en aluminium, conforme à la réglementation française.
- Capacité de charge maximale de 209 kg par plancher.
- Montage et démontage sécurisé par un seul opérateur.
- Equipé de roues réglables pour faciliter le déplacement.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Aluminium.
Conforme à la Réglementation Française - Décret 2004-924
Norme NF EN 1004-1.
Base standard.
Montage et démontage en sécurité par 1 opérateur.
Plancher alu/bois - plinthes alu intégrées - 1 trappe.
Surface utile 0,56 x 1,90 m.
4 stabilisateurs.
Roues Ø 200 mm réglables sur 15 cm.
Installation en dénivelés maxi de 1.00 m.
Assemblage des échelles par sertissage.
Fabrication française.
Description du produit :
- Construction en aluminium conforme à la Réglementation Française (Décret 2004-924) et à la norme européenne NF EN 1004-1.
- Base standard avec plancher mixte alu/bois, équipé d'une trappe et de plinthes en aluminium intégrées.
- Surface utile du plancher : 0,56 x 1,90 m.
- Quatre stabilisateurs assurant la stabilité.
- Roues de diamètre 200 mm, réglables sur 15 cm pour s’adapter aux dénivelés jusqu’à 1,00 m.
- Assemblage des échelles par sertissage.
- Fabrication française.
Usages et applications :
- Adapté aux travaux en intérieur, notamment grâce à une largeur et une hauteur étudiées pour franchir portes (cadre hauteur 2,04 m, largeur 0,73 m ou 0,83 m) et circuler dans des couloirs étroits.
- Convient aux environnements nécessitant un réglage précis des roues pour compenser les sols irréguliers ou en pente.
Fonctionnement et montage :
- Montage et démontage réalisables en toute sécurité par un seul opérateur, depuis le sol ou le niveau inférieur, avec protection contre le risque de chute.
- Système de verrouillage ingénieux des diagonales avec points de fixation rouges pour repérer facilement les assemblages sensibles à enclencher ou verrouiller.
- Montage simple et intuitif sans pièces optionnelles à acquérir.
- Installation possible en dénivelés jusqu’à 1,00 m.
- Montage des lisses et garde-corps facilité grâce aux diagonales.
Caractéristiques techniques détaillées :
- Nombre de planchers : 3.
- Diamètre des montants : 45 mm.
- Hauteur de travail maximale : 7,90 m.
- Longueur : 2,05 m.
- Largeur : 0,69 m.
- Dimensions extérieures : longueur 2,15 m, largeur 0,79 m.
- Charge maximale admissible sur un plancher : 209 kg.
Performances et avantages :
- Système de roues réglables tous les 10 mm sur 150 mm, adapté à tous les environnements intérieurs.
- Conception permettant un montage express et sécurisé.
- Structure robuste et stable grâce aux stabilisateurs et assemblages par sertissage.
- Conformité aux normes et réglementations garantissant la sécurité des utilisateurs.
Conditionnement, stockage et conservation :
- Non spécifié dans le document, mais la fabrication en aluminium garantit une bonne résistance à la corrosion et une longue durée de vie.
Normes et certifications :
- Conforme au Décret Français 2004-924.
- Conforme à la norme européenne NF EN 1004-1.
Compatibilités :
- Compatible avec les différentes versions et longueurs de la gamme DUARIB AL (AL135, AL165, AL205, AL255, AL300).
- Version standard adaptée aux besoins classiques avec possibilité d’options base pliante ou garde-corps monobloc sur d’autres modèles de la gamme.
Recommandations d’utilisation :
- Utiliser en respectant les charges maximales et les hauteurs indiquées.
- Vérifier le bon verrouillage des diagonales avant utilisation.
- S’assurer que les roues sont correctement réglées pour compenser les dénivelés jusqu’à 1 mètre.
Cette fiche produit met en avant un échafaudage roulant performant, sécurisé et facile à monter, idéal pour les travaux en intérieur nécessitant une grande hauteur de travail et une mobilité aisée dans des espaces restreints.
Nombre de plancher (pour échafaudages roulants) : 3
Ø des montants : 45 mm.
Hauteur de travail maxi : 7.90 m.
Longueur : 2,05 m - Largeur : 0,69 m.
Dim. extérieures : Long : 2,15 m - Larg : 0,79 m.
Charge maxi admissible sur un plancher : 209 kg.
Le montage et le démontage peuvent être réalisés en toute sécurité par un seul opérateur, depuis le sol ou le niveau inférieur, avec une protection contre le risque de chute. Le système de verrouillage des diagonales s’effectue en un seul geste grâce à des points de fixation rouges qui permettent de repérer facilement les assemblages à enclencher ou verrouiller.
Les roues sont réglables tous les 10 mm sur une course de 150 mm pour compenser les sols irréguliers ou en pente, avec une installation possible en dénivelés jusqu’à 1,00 m. Le montage des lisses et garde-corps s’effectue à l’aide des diagonales, sans nécessiter de pièces optionnelles.
L’échafaudage est utilisé en position verticale, avec un défaut maximal de verticalité de 1 % contrôlé par niveau à bulle ou fil à plomb, et les stabilisateurs doivent être serrés correctement. Le déplacement manuel de l’échafaudage ne doit pas se faire sur des pentes supérieures à 3 % ni en présence d’obstacles au sol ou aériens.
Le travail sur le plancher est autorisé uniquement avec un garde-corps complet (mains courantes, lisses intermédiaires et plinthes). L’accès au plancher se fait par la trappe intégrée, et il est interdit de monter ou descendre autrement. Un seul plancher de travail peut être utilisé à la fois.
L’échafaudage ne doit pas être déplacé, soulevé ou suspendu avec du personnel ou du matériel dessus, ni modifié (pas d’ajout de potence, treuil, bâches, filets ou planches). Le réglage des roues sert uniquement à rattraper les faux niveaux du sol. La hauteur de travail ne doit pas être augmentée au-delà de celle indiquée.
En cas de vent supérieur à 45 km/h, l’échafaudage doit être sécurisé par amarrage ou démonté, et il doit être démonté si le vent dépasse 85 km/h.
Les modules sont assemblés en respectant une séquence qui permet le montage du niveau supérieur en sécurité depuis le niveau inférieur. L’échafaudage comprend un module de base avec 4 roues, 2 échelles, un corps de base, 2 diagonales et 4 stabilisateurs, auquel s’ajoutent des modules d’élévation de 1 m ou 2 m selon la hauteur souhaitée.
Le réglage des roues et la vérification du bon verrouillage des diagonales sont nécessaires avant utilisation pour assurer la stabilité et la sécurité du montage. Les stabilisateurs doivent être contrôlés et serrés, et les roues bloquées avant toute mise en service.

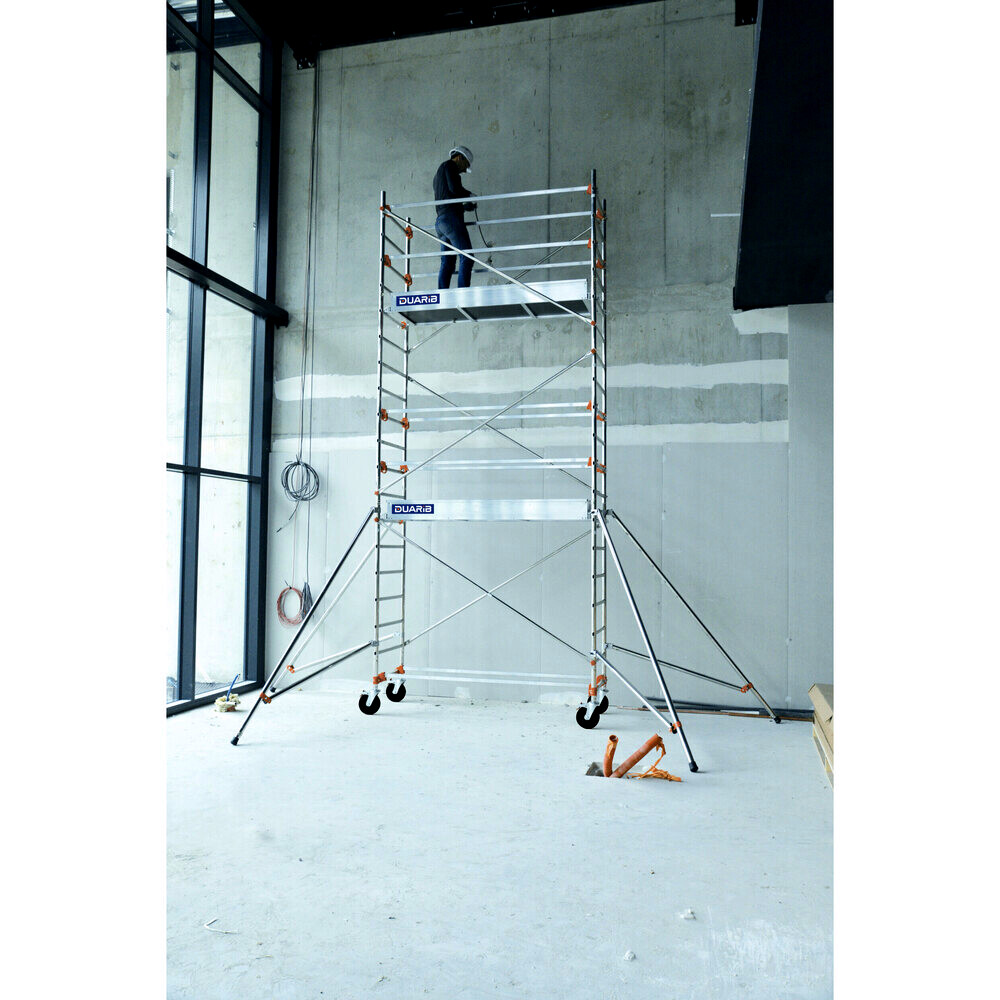

L’échafaudage est destiné à un usage intérieur sur sol solide, stable et exempt d’obstacles, avec un cheminement adapté pour le déplacement manuel. Il est possible de transporter du matériel et du petit outillage lors du déplacement.
Le résultat attendu est un poste de travail sécurisé, stable et adapté aux travaux en hauteur dans des espaces intérieurs avec des sols présentant des dénivelés jusqu’à 1 mètre compensés par le réglage des roues.
Votre produit DUARIB est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV.
Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new).
Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
DUARIB GROUP
ROUTE DE LA LIMOUZINIERE
44310 - SAINT-PHILBERT DE GRAND-LIEU
FRANCE
https://www.duarib.fr/contact/
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage roulant aluminium DUARIB AL205 ?
L’échafaudage est fabriqué en aluminium avec des échelles serties et un plancher mixte aluminium/bois antidérapant. Il offre une hauteur de travail maximale de 7,90 m, une surface utile de plancher de 0,56 x 1,90 m et une charge maximale admissible de 209 kg par plancher. Les roues ont un diamètre de 200 mm et sont réglables tous les 10 mm sur une course de 150 mm pour compenser des dénivelés jusqu’à 1 m.
Comment se réalise le montage et le démontage de cet échafaudage ?
Le montage et le démontage peuvent être effectués en toute sécurité par un seul opérateur, depuis le sol ou le niveau inférieur, avec une protection contre le risque de chute. Le système de verrouillage des diagonales se fait en un seul geste grâce à des points de fixation rouges qui facilitent le repérage des assemblages sensibles. Le montage des lisses et garde-corps s’effectue à l’aide des diagonales, sans nécessité de pièces optionnelles.
Quelles sont les conditions d’utilisation et les limites à respecter pour garantir la sécurité ?
Il est interdit de dépasser la charge maximale de 209 kg par plancher et d’utiliser plus d’un plancher à la fois. Le travail doit se faire uniquement avec un garde-corps complet (mains courantes, lisses intermédiaires et plinthes). L’échafaudage ne doit pas être déplacé sur des pentes supérieures à 3 % ni avec du personnel ou du matériel dessus. Le réglage des roues sert uniquement à compenser les faux niveaux du sol. En cas de vent supérieur à 45 km/h, l’échafaudage doit être sécurisé ou démonté.
Comment cet échafaudage s’adapte-t-il aux contraintes des environnements intérieurs ?
Sa largeur et sa hauteur sont étudiées pour franchir des portes avec cadre de hauteur 2,04 m et largeur 0,73 m ou 0,83 m, ainsi que pour circuler dans des couloirs étroits. Les roues réglables permettent de compenser les sols irréguliers ou en pente jusqu’à 1 mètre, ce qui facilite son utilisation dans des environnements intérieurs variés.
Quelles sont les normes et réglementations auxquelles cet échafaudage est conforme ?
L’échafaudage respecte la Réglementation Française (Décret 2004-924) et la norme européenne NF EN 1004-1. Il répond ainsi aux exigences de sécurité et de performance attendues pour ce type d’équipement.
Quels sont les éléments spécifiques du système de stabilité et de sécurité ?
Il est équipé de quatre stabilisateurs assurant la stabilité et de roues freinées. Le montage doit être effectué avec un défaut maximal de verticalité de 1 %, contrôlé par niveau à bulle ou fil à plomb. Les stabilisateurs doivent être correctement serrés et les roues bloquées avant toute mise en service. Le système de verrouillage des diagonales avec points de fixation rouges assure un assemblage fiable et rapide.
