ÉCHAFAUDAGE ROULANT CROSS 180 - 3.85M - TUBESCA COMABI - 26404620
Référence : T02526404620
Découvrez ÉCHAFAUDAGE ROULANT CROSS 180 - 3.85M - TUBESCA COMABI - 26404620 disponible à l'achat
- Usage intensif pour travaux en hauteur
- Hauteur de travail maximum 3.85M
- Réglage de hauteur des roues pour tous les sols
- Système de blocage bi-directionnel pour stabilité
- Stabilisateurs faciles à mettre en place et à serrer
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

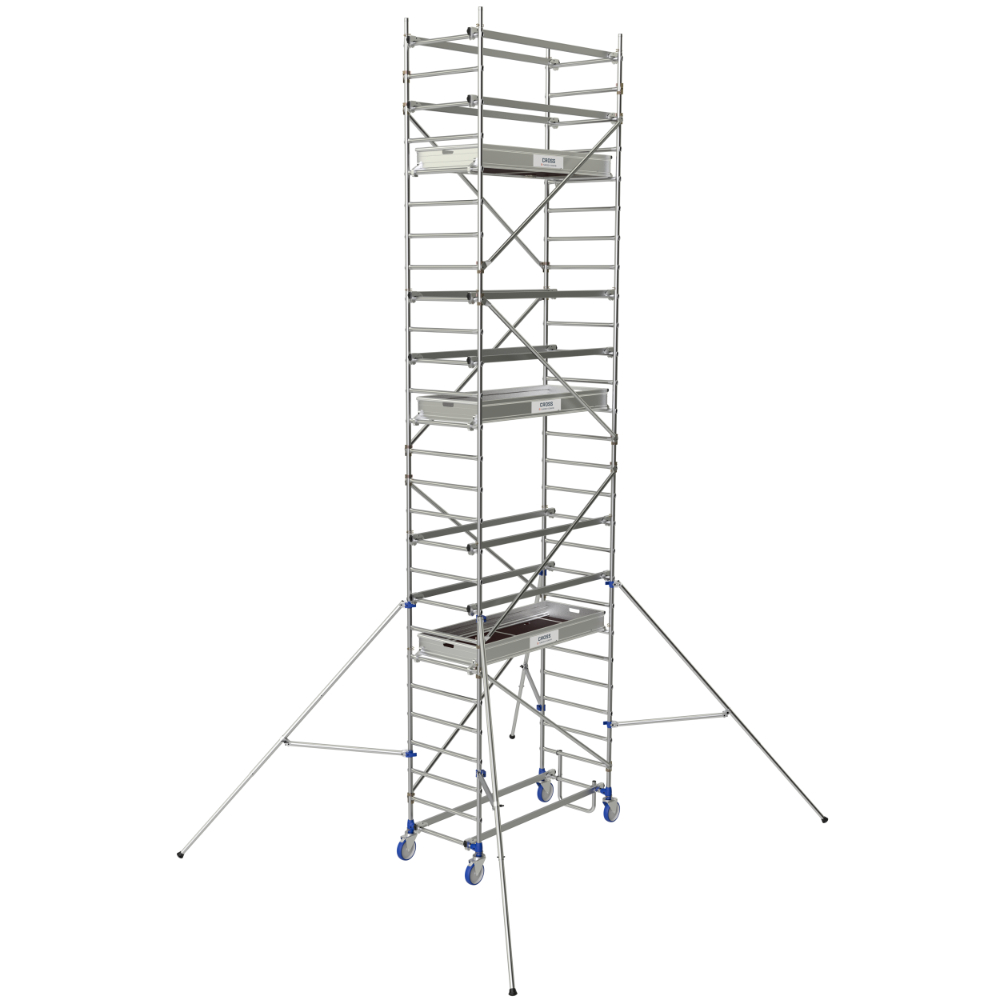

La gamme CROSS permet un usage intensif et de travailler tous les mètres jusqu'à 9.85 m travail. La surface utile des planchers du CROSS 180 est de 170 x 65 cm, ce qui offre un bon confort de travail.
Lisses robustes et fiables
Les lisses rectangulaires se mettent en place et se retirent facilement grâce à la perche T-Grip.
Le plancher bac avec plinthes intégrées est apprécié des organismes de sécurité. Il garantit la sécurité et un montage rapide.
Les planchers ont, sur les plinthes d’extrémités, des poignées de prise en main qui facilitent le transport et le chargement ainsi que des crochets ergonomiques facilitant l'installation.
Chaque roue se règle en hauteur individuellement sur une course de 200 mm avec un réglage préprogrammé tous les 12,5 mm. Ce réglage permet de s’adapter à tous les sols.
Les roues sont équipées d’un système de blocage bi-directionnel qui garantit une parfaite stabilité en utilisation.
Grâce au système Ergoblock®, les stabilisateurs se mettent en place aisément et le serrage est maîtrisé.
Description et fonctionnement :
- Lisses rectangulaires robustes et fiables, faciles à mettre en place et à retirer grâce à la perche T-Grip, qui assure un montage et démontage en sécurité.
- Plancher bac avec plinthes intégrées, apprécié par les organismes de sécurité, garantissant un montage rapide et sécurisé.
- Les plinthes d’extrémité sont équipées de poignées facilitant la prise en main, le transport et le chargement, ainsi que de crochets ergonomiques pour une installation aisée.
- Chaque roue (Ø 200 mm) est réglable individuellement en hauteur sur une course de 200 mm, avec un réglage préprogrammé tous les 12,5 mm pour s’adapter à tous types de sols, y compris les sols en dénivelé.
- Système de blocage bi-directionnel des roues assurant une parfaite stabilité en utilisation.
- Système Ergoblock® pour la mise en place aisée et le serrage maîtrisé des stabilisateurs.
- Berceau d'accès intégré pour faciliter la montée et descente.
Caractéristiques techniques :
- Usage : intensif
- Utilisation : sols plats et dénivelés
- Hauteur d’accès/de travail maximale : 9,85 m
- Matière : aluminium
- Charge maximale supportée : 200 kg/m²
- Garantie : 5 ans
- Normes et certifications : conforme à la norme EN 1004-1, décret 2004/924, recommandations R 457
Dimensions et poids (exemple modèle 3,85 m) :
- Hauteur hors tout : 3 m
- Hauteur plancher/plate-forme : 1,85 m
- Nombre de planchers : 1
- Poids : 76 kg
- Largeur hors tout sans stabilisateurs : 0,9 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,1 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur d’accès/travail max : 3,85 m
Avantages produit :
- Conception robuste adaptée aux usages intensifs
- Réglage facile et précis des roues pour une adaptation parfaite aux terrains irréguliers
- Montage et démontage sécurisés et rapides grâce à la perche T-Grip et aux crochets ergonomiques
- Stabilité renforcée par le système de blocage bi-directionnel des roues et les stabilisateurs Ergoblock®
Conditionnement, stockage et conservation :
- Le produit est livré avec des planchers équipés de poignées facilitant le transport et le chargement.
- Les matériaux en aluminium garantissent légèreté et résistance, facilitant la manutention et le stockage.
Cette gamme répond aux exigences strictes de sécurité et de performance pour les professionnels du bâtiment et de l’industrie, assurant un environnement de travail sûr, confortable et efficace.
L’assemblage se fait par deux personnes et suit un ordre précis : d’abord la préparation des diagonales, puis le montage de la base fixe avec les échelles et les diagonales, suivi de la mise en place des lisses rectangulaires avec berceau à l’aide de la perche T-Grip. Les planchers, équipés de plinthes intégrées et de poignées, sont installés en s’aidant des crochets ergonomiques. Les stabilisateurs sont ensuite positionnés selon les angles définis et serrés avec le système Ergoblock®.
L’accès aux différents niveaux s’effectue par l’intérieur de l’échafaudage via des trappes intégrées dans les planchers. Le hissage des éléments pour l’élévation du produit se fait du côté du garde-corps une fois celui-ci installé, tandis que le hissage des outils ou autres éléments pendant l’utilisation se réalise par les trappes d’accès des plateformes.
L’échafaudage est destiné à un usage intensif, permettant de travailler jusqu’à une hauteur maximale de 9,85 m. Le travail sur les plateformes n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après montage ou modification, des informations minimales doivent être affichées de manière visible depuis le sol : nom et coordonnées de la personne responsable, état de préparation à l’utilisation, classe de chargement et charge uniformément répartie, usage intérieur uniquement ou non, et date d’assemblage.
En cas de fonctionnement non conforme, il est impératif de ne pas utiliser les composants endommagés ou défectueux et de respecter strictement les règles de montage, notamment le positionnement des stabilisateurs et le blocage des roues.
Le réglage précis des roues et la vérification de la verticalité de la structure à l’aide d’un niveau sont nécessaires pour garantir la stabilité et la sécurité pendant l’utilisation.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage roulant CROSS 180 ?
L’échafaudage CROSS 180 est conçu pour un usage intensif, avec une hauteur de travail maximale de 3,85 m pour ce modèle. Il est fabriqué en aluminium, supporte une charge maximale de 200 kg/m² et est conforme à la norme EN 1004-1. Chaque roue est réglable individuellement sur une course de 200 mm avec des positions préprogrammées tous les 12,5 mm, ce qui permet une adaptation à tous types de sols, même en dénivelé.
Comment se déroule le montage et le réglage de l’échafaudage CROSS 180 ?
Le montage s’effectue en plusieurs étapes : préparation des diagonales, montage de la base fixe avec les échelles et diagonales, puis mise en place des lisses rectangulaires avec berceau à l’aide de la perche T-Grip. Les planchers s’installent grâce aux crochets ergonomiques. Les stabilisateurs sont positionnés et serrés via le système Ergoblock®. Le réglage précis des roues et la vérification de la verticalité de la structure avec un niveau sont essentiels pour garantir la stabilité.
Quels dispositifs garantissent la stabilité et la sécurité de l’échafaudage ?
La stabilité est assurée par un système de blocage bi-directionnel des roues, des stabilisateurs facilement installables et serrables avec Ergoblock®, ainsi que par le réglage individuel des roues. Le plancher bac intègre des plinthes qui répondent aux exigences des organismes de sécurité. Le travail sur plateforme est autorisé uniquement avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Quelles sont les précautions d’usage et consignes de sécurité à respecter ?
L’échafaudage doit être monté et démonté par du personnel formé, en suivant strictement le manuel d’instructions. Les composants endommagés ne doivent pas être utilisés. Le port d’équipements de protection individuelle est obligatoire lors du montage et démontage. Après montage, des informations minimales doivent être affichées clairement au sol : nom et coordonnées du responsable, état de préparation, classe de chargement, usage intérieur ou non, et date d’assemblage. L’échafaudage n’est pas un point d’ancrage pour système antichute.
Comment s’adapte l’échafaudage aux différents terrains et conditions ?
Chaque roue est réglable en hauteur individuellement sur 200 mm, avec des positions préprogrammées tous les 12,5 mm, permettant une adaptation parfaite aux sols plats ou en dénivelé. Le système de blocage bi-directionnel des roues garantit la stabilité même sur terrains irréguliers. Les stabilisateurs doivent être installés en respectant leurs positions angulaires pour assurer la sécurité.
