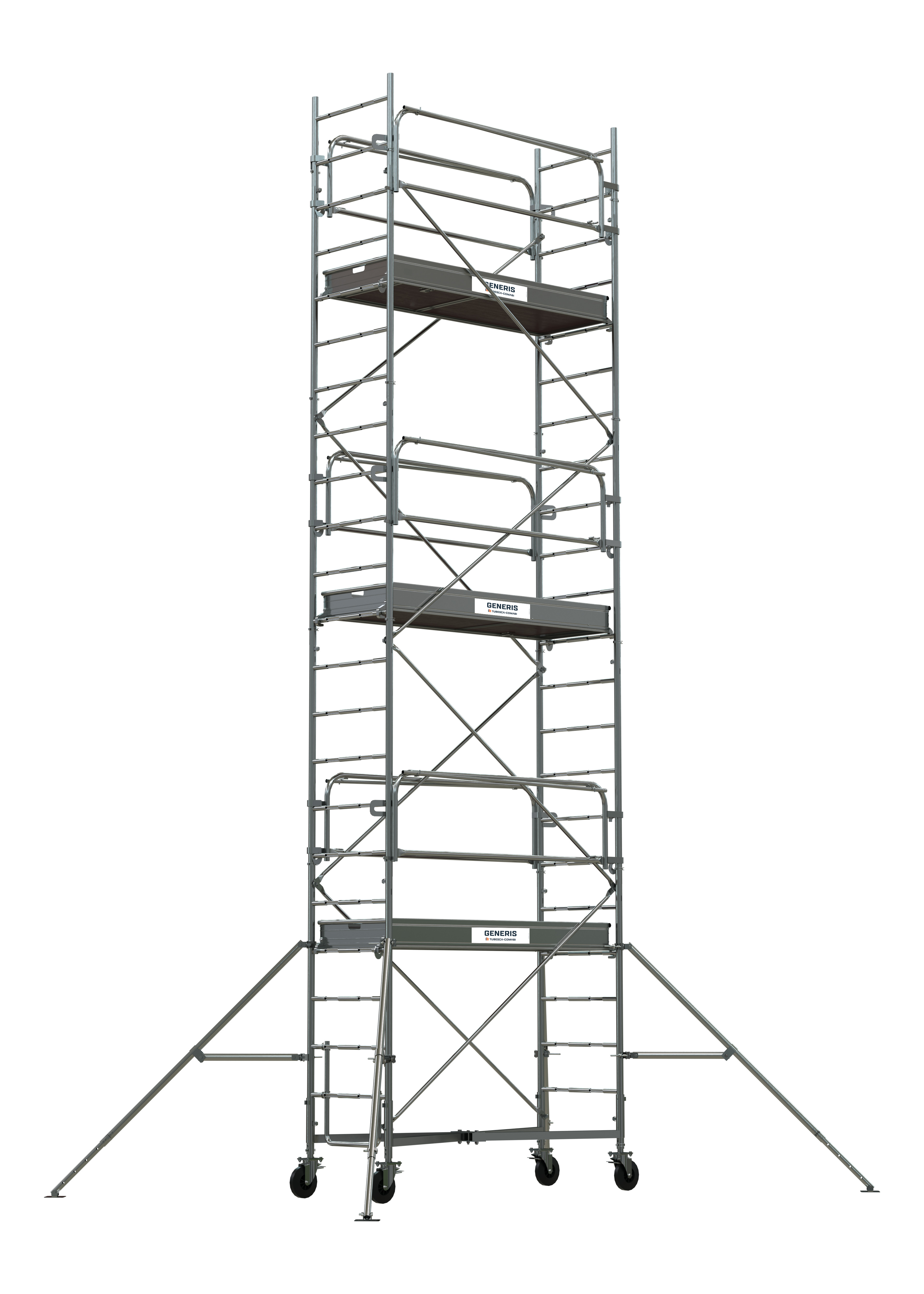

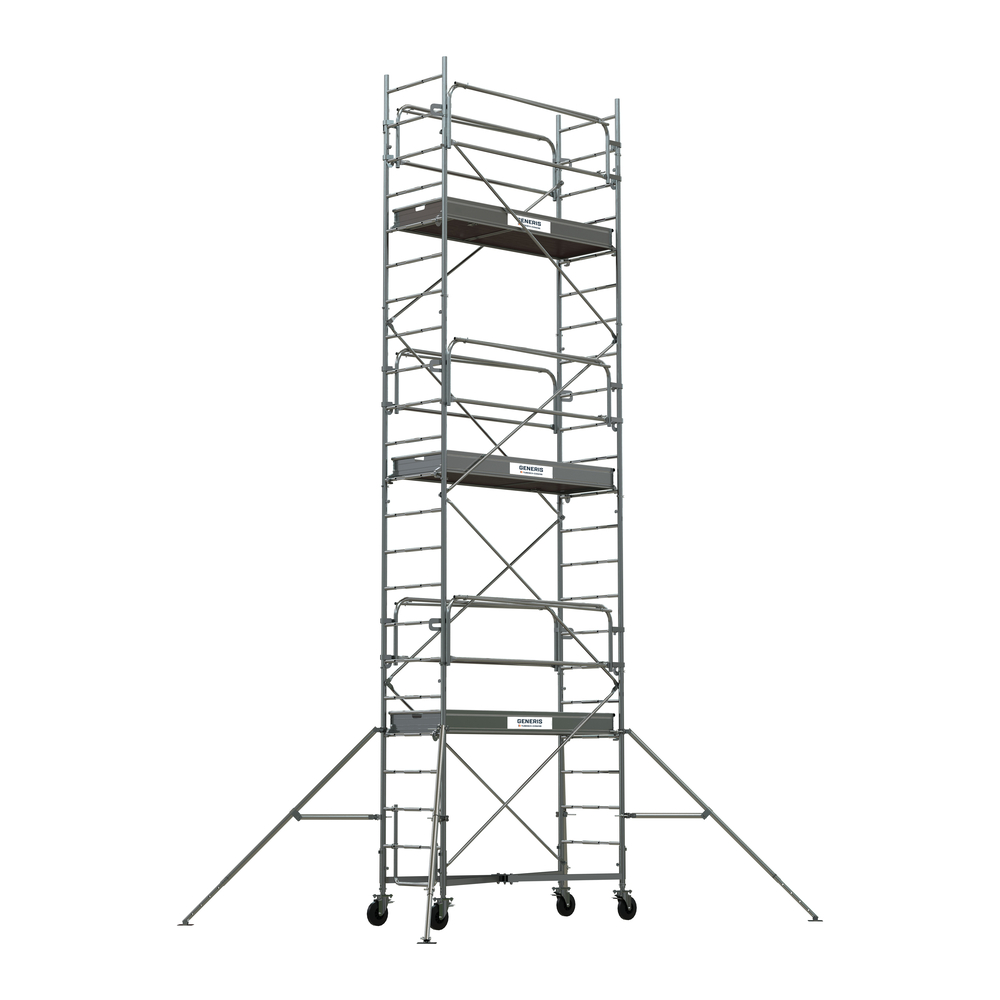

Le Generis 750 est un échafaudage roulant en acier galvanisé soudé avec un plancher bac de 190 x 65 cm, lui procurant une très grande stabilité et une utilisation en intérieur comme en extérieur. Ses roues de Ø 200 mm réglables permettent un ajustement sur tout type de surface. Sa base pliante, ses garde-corps monoblocs et ses planchers bacs permettent une mise en place très rapide en toute sécurité. Il est labellisé NF, est normé EN 1004-1. Le Generis 750 permet de travailler jusqu'à 13,5m.
Montage en sécurité des garde-corps et des plateaux par une seule personne.
Kit escalier en option et réglage des roues permettant de rattraper un dénivelé.
Grutage possible avec un kit optionnel.
Rangement optimisé dans le rack Generis (hors 8,8 et 11,5 m plancher)
Base en croix monobloc pliante pour une mise en place simplifiée à une seule personne.
Planchers bac avec plinthes intégrées et poignées de préhension pour faciliter la mise en place.
Le diamètre des roues (200 mm) fait de ce produit un modèle pouvant s’adapter à des chantiers encombrés.
Guide d'utilisation
Le produit s’utilise en positionnant d’abord la base fermée à plat sur le côté, puis en emboîtant chaque pied à roue dans le tube rétreint de la base, verrouillé par des goupilles. La base est ensuite redressée et ouverte en croix. Le réglage en hauteur des pieds à roues sert uniquement à compenser les faux niveaux du sol.
Pour le montage, la rallonge de départ de 1,50 m est insérée dans les pieds à roues après retrait des goupilles de l’embase, puis verrouillée. Cette étape est répétée pour l’autre côté. Les quatre roues sont bloquées avec leurs freins. Des garde-corps provisoires peuvent être montés sur le barreau n°5 de l’échelle pour aider au montage.
L’échafaudage peut être aligné sur une pente d’inclinaison jusqu’à 1 % en réglant la hauteur des roues selon 8 positions possibles, avec une différence d’une position entre les roues du côté descendant et les autres. La verticalité est ensuite vérifiée.
Le plancher bac provisoire est positionné sur le barreau n°2 de l’échelle (hauteur plancher 1 m).
Pour augmenter la hauteur, des rallonges de 0,60 m sont emboîtées sur la rallonge de 1,50 m, verrouillées par des goupilles. La rallonge de 0,60 m doit toujours être placée au-dessus et ne doit pas être montée lors des montages intermédiaires.
Le montage, le démontage et la modification de l’échafaudage se font à deux personnes minimum. Le hissage des éléments pour l’élévation s’effectue du côté garde-corps une fois ceux-ci mis en place. Les outils ou éléments sont hissés par les trappes d’accès des plateformes.
L’échafaudage est utilisé sur sol plat ou avec dénivelé en utilisant un kit escalier optionnel et le réglage des roues. Les stabilisateurs doivent être installés quand ils sont spécifiés.
Le montage comprend la mise en place des garde-corps monoblocs et des planchers bac avec plinthes intégrées et poignées de préhension pour faciliter la manipulation et la mise en place rapide.
En cas de dénivelé, le réglage des roues permet de rattraper une pente jusqu’à 1 %.
Le produit est utilisé en intérieur comme en extérieur, sur tout type de surface, y compris sur des chantiers encombrés grâce aux roues de grand diamètre (200 mm).
Le montage et l’utilisation doivent être conformes au manuel d’instructions, sans modification, et réalisés par un personnel formé.
Les stabilisateurs doivent être installés selon les spécifications, et le produit ne doit être utilisé que comme moyen d’accès à la zone de travail.
Le résultat attendu est la possibilité de travailler en hauteur jusqu’à 13,5 mètres, avec un accès sécurisé par les garde-corps et une plateforme stable.
FAQ : Questions / Réponses :
Quelles sont les caractéristiques principales de l’échafaudage roulant Generis 750 ?
Le Generis 750 est un échafaudage roulant en acier galvanisé soudé, certifié NF et conforme à la norme EN 1004-1. Il offre une hauteur d’accès maximale de 13,5 m, une charge maximale de 200 kg/m² et est conçu pour un usage intensif en intérieur comme en extérieur. Ses roues de 200 mm sont réglables pour compenser les dénivelés jusqu’à 1 % grâce à un kit optionnel.
Comment se réalise le montage de cet échafaudage ?
Le montage s’effectue à deux personnes minimum et commence par la pose de la base pliante en croix, suivie de l’emboîtement des pieds à roues verrouillés par goupilles. Les garde-corps monoblocs et les planchers bac avec plinthes intégrées facilitent la mise en place. Le réglage des roues permet d’ajuster la verticalité sur sol en pente légère. Un plancher provisoire est positionné au barreau n°2 pour aider au montage.
Quels dispositifs de sécurité sont intégrés à l’échafaudage Generis 750 ?
L’échafaudage est équipé de garde-corps complets (mains courantes, lisses intermédiaires, plinthes) assurant un accès sécurisé. Il est labellisé NF et conforme aux décrets 2004/924 et DRT 2005/08. Le montage des composants se fait sans modification et avec des éléments d’origine. Les stabilisateurs doivent être installés conformément aux spécifications. Le port d’équipements de protection individuelle est obligatoire lors du montage et démontage.
Comment l’échafaudage s’adapte-t-il aux contraintes de terrain ?
Le Generis 750 peut être utilisé sur sol plat ou avec un dénivelé jusqu’à 1 % grâce à un réglage précis des roues sur 8 positions. Ce réglage permet de compenser les faux niveaux et de maintenir la verticalité. Les roues de grand diamètre (200 mm) facilitent la mobilité sur chantiers encombrés, et un kit escalier optionnel permet de travailler en dénivelé.
Quelles sont les conditions d’utilisation et les limites à respecter ?
L’échafaudage doit être utilisé exclusivement comme moyen d’accès à la zone de travail, sans modification du produit. Il ne constitue pas un point d’ancrage pour les systèmes d’arrêt de chute. Le travail sur le plancher n’est autorisé qu’avec un garde-corps complet. Les composants endommagés doivent être remplacés par des pièces d’origine. Le montage et l’utilisation doivent suivre strictement le manuel d’instructions remis aux utilisateurs.
