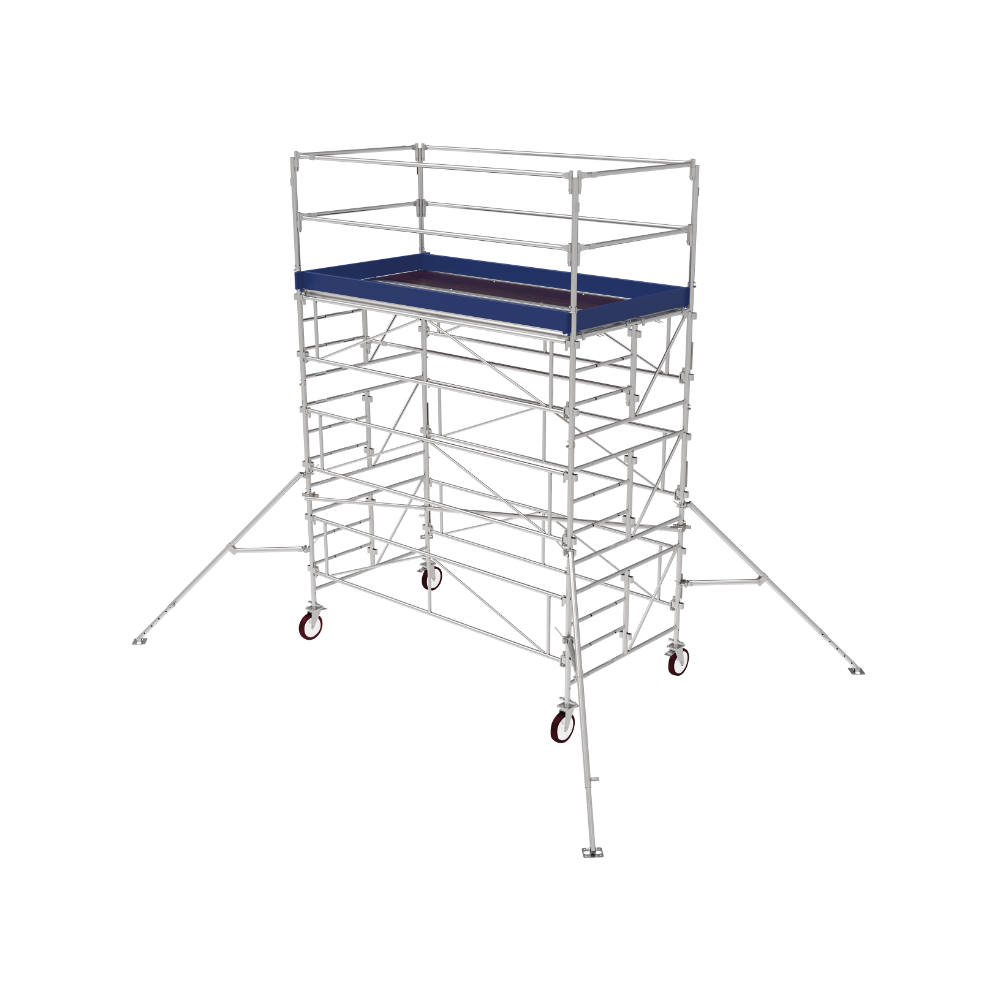

ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 12.30M - TUBESCA COMABI - 04100042
Référence : T02504100042
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 12.30M - TUBESCA COMABI - 04100042 disponible à l'achat
- Large plateforme pour manipulation d'objets encombrants
- Hauteur de travail jusqu'à 12,30 mètres
- Assemblage simplifié avec cadres monoblocs
- Compatible avec structures R200 et M368
- Charge maximale de 200 kg/m²
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

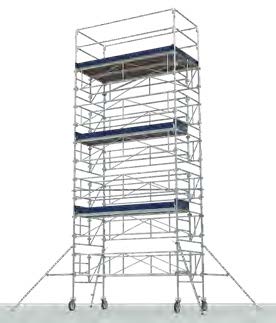

La Tour Generis 450 en acier galavanisé a une large plateforme de 290 x 142 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 6,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 18,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le système est équipé de roues de 200 mm avec réglage millimétrique, et d’un plancher réglable tous les mètres, assurant un ajustement précis sur toutes les surfaces et pour toute hauteur de plafond jusqu’à 18,30 mètres. L’assemblage est simplifié grâce aux cadres monoblocs, et la réhausse se fait mètre par mètre pour garantir un montage en toute sécurité. Les plateaux de 3,00 m standards sont compatibles avec les échafaudages fixes de la marque.
La Tour Generis 450 est compatible avec les structures R200 et M368.
Caractéristiques techniques principales :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d’accès/travail maximale : 18,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids pour la référence 04100042 (modèle 12,30 m) :
- Hauteur hors tout : 11,3 m
- Hauteur plancher/plateforme : 10,3 m
- Poids : 1002 kg
- Largeur hors tout sans stabilisateurs : 1,61 m
- Largeur hors tout avec stabilisateurs : 6,02 m
- Longueur hors tout : 3,11 m
- Hauteur d’accès/travail maximum : 12,3 m
Avantages produit :
- Large surface de travail facilitant la manipulation et le stockage
- Réglages précis pour s’adapter à toutes les surfaces
- Montage sécurisé grâce à la réhausse progressive et aux cadres monoblocs
- Compatibilité avec d’autres structures et plateaux standards pour une modularité optimale
Conditions d’utilisation :
- Usage recommandé sur sol plat
- Respect des hauteurs maximales d’accès pour garantir la sécurité
Le conditionnement, stockage et conservation ne sont pas spécifiquement mentionnés dans le document.
Le montage des niveaux supérieurs s’effectue depuis le sol, en emboîtant les cadres de tour, puis en reliant ces cadres avec les garde-corps de sécurité de chaque face opposée. Les planchers sont ensuite installés au premier niveau, puis les plateaux sont remontés et réhaussés progressivement à partir du premier niveau vers les niveaux supérieurs, jusqu’au dernier niveau.
Les stabilisateurs sont mis en place en fonction de la hauteur du plancher, fixés par des colliers sous les douilles, et positionnés à 45° dans chaque angle de la tour selon le tableau d’empattement. La fixation inférieure des stabilisateurs se fait en dessous de la première douille.
L’accès sur les planchers se fait en montant sur les plateaux équipés de plinthes, lisses de protection et garde-corps. Le plateau à trappe est hissé à la main ou avec des cordes pour être installé au dernier niveau.
L’utilisation prévue est un usage intensif sur sol plat, avec une manipulation possible d’objets encombrants et le stockage de matériel sur la large plateforme. La tour permet d’intervenir sur des surfaces plafond jusqu’à 18,30 mètres de hauteur.
En cas de fonctionnement non conforme, il est interdit d’utiliser une tour roulante non montée verticalement ou non montée selon les instructions, d’augmenter la hauteur au-delà de celle autorisée, d’utiliser des composants autres que ceux fournis, ou d’utiliser la tour à usage grand public.
Le résultat attendu est un montage sécurisé et ajusté précisément à la hauteur souhaitée, avec une plateforme stable et adaptée à la manipulation et au travail en hauteur sur sol plat.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la capacité de charge maximale de l’échafaudage roulant Generis 450 ?
La charge maximale admissible est de 200 kg/m² uniformément répartie sur la plateforme. Cette capacité garantit une utilisation sécurisée pour la manipulation d’objets encombrants et le stockage de matériel.
Comment se réalise le montage et l’ajustement de la hauteur de la Tour Generis 450 ?
Le montage s’effectue par emboîtement des cadres monoblocs depuis le sol, avec une réhausse mètre par mètre. Le plancher est réglable tous les mètres, ce qui permet un ajustement précis de la hauteur jusqu’à 18,30 mètres de plafond.
Quels sont les éléments assurant la stabilité et la sécurité de l’échafaudage sur sol plat ?
La stabilité est assurée par des stabilisateurs fixés sous la première douille, positionnés à 45° dans chaque angle. Les roues de 200 mm sont équipées de freins et réglables millimétriquement pour garantir l’immobilisation et l’ajustement sur sol plat.
Quelles sont les limites d’utilisation à respecter pour garantir la sécurité ?
Il est interdit d’augmenter la hauteur au-delà de celle autorisée, d’utiliser la tour non montée verticalement ou non conforme aux instructions, ainsi que d’employer des composants autres que ceux fournis par le fabricant. L’usage est réservé à un environnement sur sol plat.
Quels sont les critères techniques spécifiques à vérifier pour choisir cet échafaudage roulant ?
Il faut vérifier la compatibilité avec les structures R200 et M368, la largeur de la plateforme (290 x 142 cm) pour la manipulation d’objets encombrants, la charge maximale admissible (200 kg/m²), ainsi que la hauteur d’accès maximale (jusqu’à 18,3 m selon le modèle).
