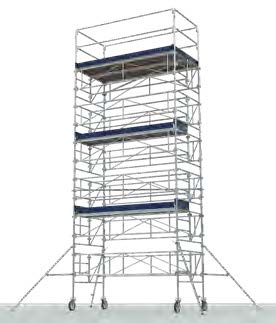

ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 16.30m - TUBESCA COMABI - 04100044
Référence : T02504100044
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 16.30m - TUBESCA COMABI - 04100044 disponible à l'achat
- Hauteur de travail maximum de 16.30 mètres
- Roues de 200 mm avec réglage millimétrique pour stabilité
- Assemblage simplifié grâce à des cadres monoblocs
- Hauteur de travail maximale de 16,30 mètres
- Compatible avec structures R200 et M368 pour flexibilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

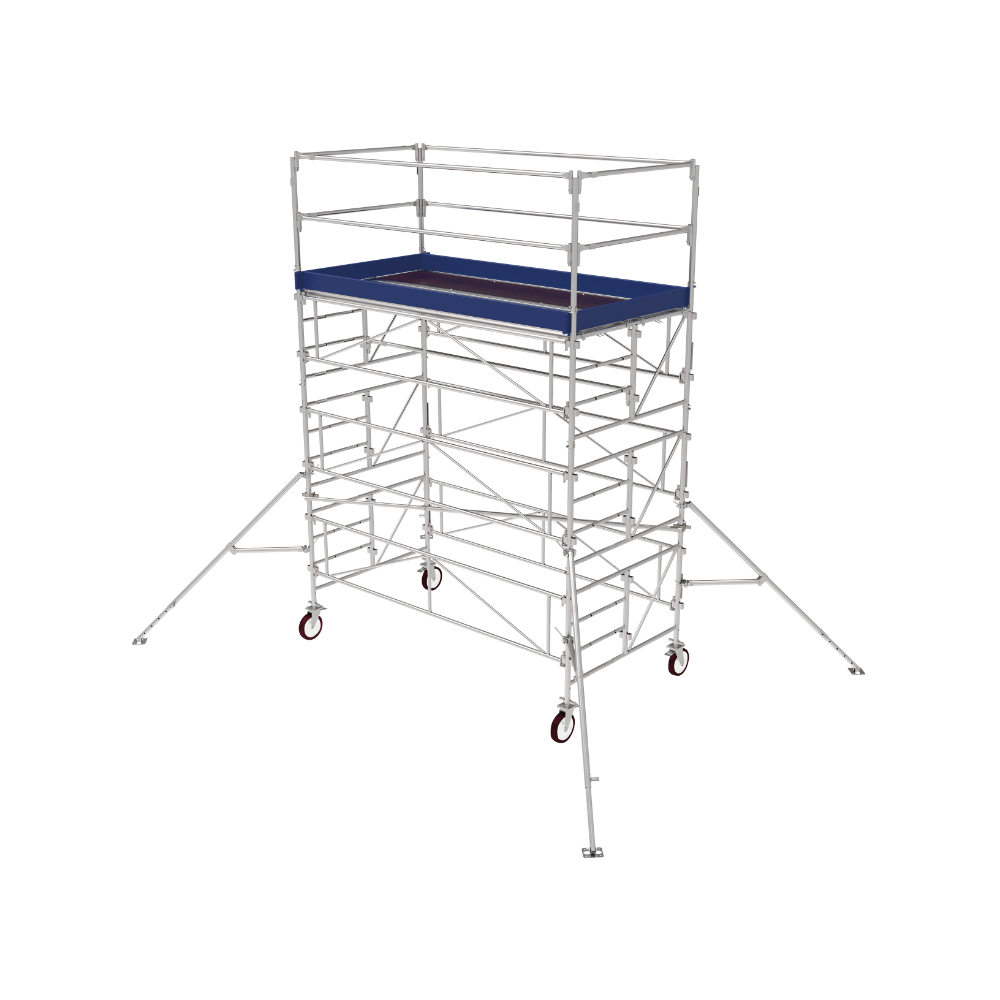

La Tour Generis 450 en acier galavanisé a une large plateforme de 290 x 142 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 6,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 18,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le système est équipé de roues de 200 mm à réglage milimétrique et d’un plancher réglable tous les mètres, offrant un ajustement précis sur toutes les surfaces et permettant d’atteindre une hauteur plafond maximale de 18,30 mètres.
Caractéristiques principales :
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse possible mètre par mètre pour un montage sécurisé.
- Plateaux standards de 3,00 m compatibles avec les échafaudages fixes Tubesca Comabi.
- Compatible avec les structures R200 et M368.
- Usage intensif.
- Charge maximale admissible de 200 kg/m².
- Matière : acier galvanisé.
- Garantie de 2 ans.
- Conforme au décret 2004/924.
Dimensions et poids pour la référence 04100044 (Tour 450 - 16,30 m) :
- Hauteur hors tout : 15,3 m.
- Hauteur plancher/plateforme : 14,3 m.
- Poids : 1381 kg.
- Largeur hors tout sans stabilisateurs : 1,61 m.
- Largeur hors tout avec stabilisateurs : 6,02 m.
- Longueur hors tout : 3,11 m.
- Hauteur d’accès/travail maximale : 16,3 m.
La Tour Generis 450 offre une solution robuste, modulable et sécurisée pour les travaux en hauteur nécessitant une grande surface de travail et une grande stabilité. Son réglage précis des roues et du plancher permet une adaptation optimale aux différentes configurations de chantier.
L'utilisation commence par le montage de la base, en fixant les garde-corps sur les cadres de tour, puis en insérant les pieds à roues. Une diagonale horizontale est fixée dès le premier niveau et les roues sont immobilisées avec des freins. Les niveaux supérieurs sont montés en emboîtant les cadres les uns dans les autres, en reliant les cadres avec les garde-corps de sécurité, puis en installant les planchers à chaque niveau.
Les planchers sont hissés manuellement ou à l’aide de cordes, et la plateforme peut être réhaussée progressivement en suivant l’ordre indiqué (montée du plateau 1, puis 2, 3, etc.). Des stabilisateurs sont fixés selon la hauteur du plancher, positionnés à 45° dans chaque angle de la tour pour assurer la stabilité.
L’accès à la plateforme se fait par des passages protégés par des garde-corps, avec installation de lisses et plinthes pour sécuriser le pourtour. Le dernier niveau est monté en installant des montants d’un mètre, puis en sécurisant la zone de travail avec des sous-lisses et lisses tout autour.
En cas de fonctionnement non conforme, il est interdit d’utiliser la tour roulante sans montage vertical correct, sans respecter les instructions de montage, ou en dépassant la hauteur autorisée.
Le résultat attendu est une plateforme de travail stable et ajustée précisément à la hauteur souhaitée, offrant une surface de travail importante (6,5 m²) pour manipuler des objets encombrants, stocker du matériel ou intervenir sur des surfaces en hauteur jusqu’à 18,30 mètres.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de la Tour Generis 450 ?
Cette tour roulante est en acier galvanisé, conçue pour un usage intensif sur sol plat. Elle offre une hauteur de travail maximale de 16,30 mètres avec une charge admissible de 200 kg/m². Sa large plateforme mesure 290 x 142 cm, soit 6,5 m² de surface de travail.
Comment s’effectue le montage et le réglage de cette tour roulante ?
Le montage se fait par empilement de cadres monoblocs goupillés, avec une réhausse mètre par mètre pour assurer la sécurité. Les roues de 200 mm sont réglables de façon millimétrique, permettant un ajustement précis du plancher tous les mètres sur sol plat. Les stabilisateurs sont installés à 45° dans chaque angle selon la hauteur de la plateforme.
Quelles sont les conditions d’utilisation et les limites à respecter ?
L’échafaudage doit être monté verticalement selon les instructions du fabricant et ne doit pas dépasser la hauteur plafond de 18,30 mètres. Il est interdit d’utiliser la tour sans montage conforme, sans respecter le décret 2004/924, ou en usage grand public. L’utilisation est limitée à un sol plat et stable.
Quels éléments garantissent la sécurité de la plateforme de travail ?
La plateforme est sécurisée par des garde-corps, des lisses et des plinthes installés à chaque niveau. La fixation rigoureuse des cadres et des stabilisateurs, ainsi que l’immobilisation des roues par freins, assurent la stabilité de l’ensemble. Le montage doit être réalisé par des personnes formées suivant les consignes du manuel.
Avec quelles autres structures cette tour est-elle compatible ?
La Tour Generis 450 est compatible avec les structures R200 et M368, ainsi qu’avec les plateaux standards de 3,00 mètres des échafaudages fixes Tubesca Comabi, offrant ainsi une flexibilité d’usage et de configuration.
