ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 18.30M - TUBESCA COMABI - 04100045
Référence : T02504100045
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 18.30M - TUBESCA COMABI - 04100045 disponible à l'achat
- Large plateforme pour objets encombrants
- Hauteur de travail réglable jusqu'à 18,30 mètres
- Assemblage simplifié avec cadres monoblocs
- Compatible avec plusieurs structures
- Usage intensif pour des travaux variés
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

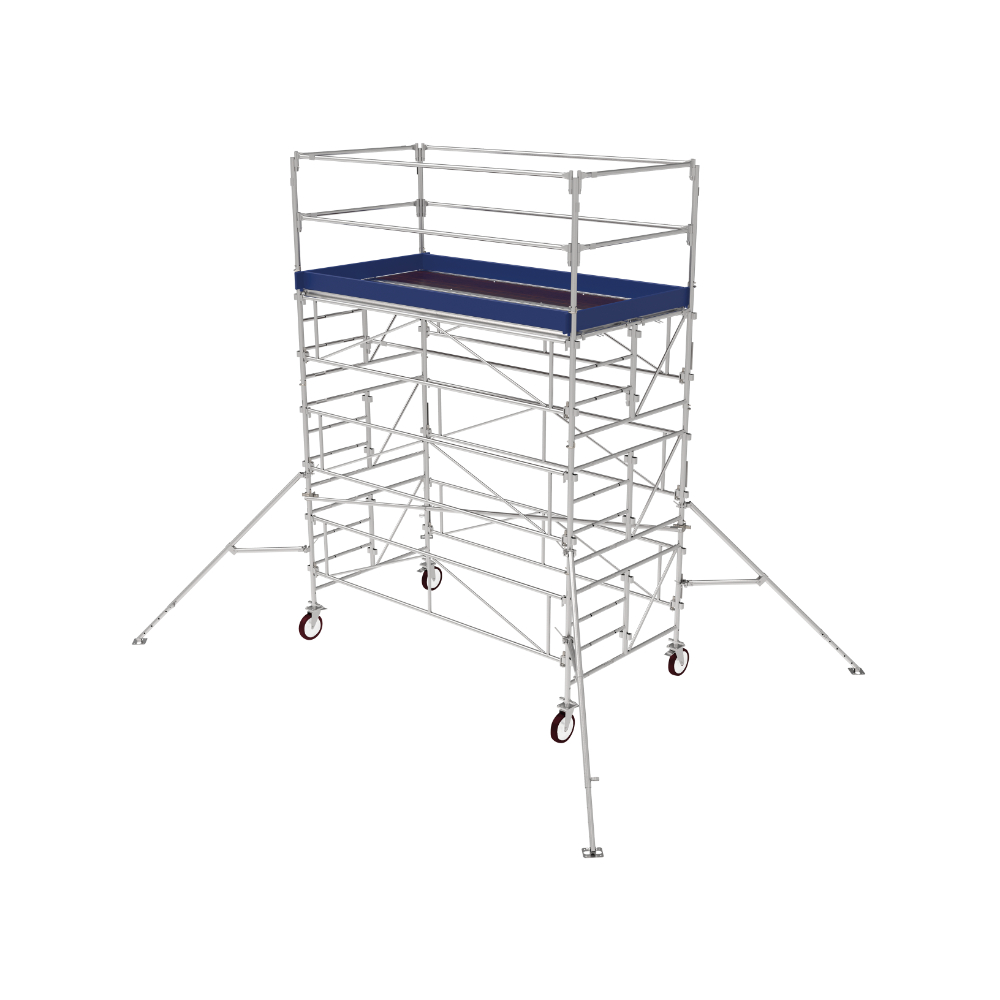

La Tour Generis 450 en acier galavanisé a une large plateforme de 290 x 142 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 6,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 18,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le dispositif est équipé de roues de 200 mm à réglage milimétrique et d'un plancher réglable par paliers d'un mètre, permettant un ajustement précis sur toutes les surfaces et une utilisation jusqu'à une hauteur plafond maximale de 18,30 mètres.
L'assemblage est simplifié grâce à des cadres monoblocs. La tour peut être réhaussée mètre par mètre pour un montage sécurisé. Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes de la marque, ainsi qu'avec les structures R200 et M368.
Caractéristiques techniques principales :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d'accès ou de travail maximale : 18,30 m
- Matière : acier galvanisé
- Charge maximale admissible : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids pour la référence 04100045 (hauteur maximale 18,3 m) :
- Hauteur hors tout : 17,3 m
- Hauteur plancher/plateforme : 16,3 m
- Poids : 1615 kg
- Largeur hors tout sans stabilisateurs : 1,61 m
- Largeur hors tout avec stabilisateurs : 6,02 m
- Longueur hors tout : 3,11 m
Avantages produit :
- Large surface de travail facilitant la manipulation et le stockage
- Réglages précis pour une adaptation optimale à différentes surfaces
- Montage sécurisé grâce à la réhausse progressive et à la simplicité d'assemblage
- Compatibilité avec d'autres structures et plateaux standards
Le produit est conditionné et stocké selon les normes habituelles pour les échafaudages en acier galvanisé, garantissant une conservation optimale avant utilisation.
Le montage des niveaux supérieurs se réalise en emboîtant les cadres de tour, reliés par les garde-corps de sécurité. Les planchers sont installés au premier niveau, puis les niveaux supérieurs sont ajoutés de la même manière, avec la pose successive des plateaux, garde-corps et lisses de protection. Les stabilisateurs sont positionnés à 45° dans chaque angle de la tour selon la hauteur de travail, avec fixation par colliers sous les douilles.
L’accès se fait par le plancher du deuxième niveau, protégé par des garde-corps, en installant les cadres et garde-corps de chaque niveau selon les consignes de montage. Les plateaux sont hissés à la main ou à l’aide de cordes, puis installés à chaque niveau. La réhausse des plateaux s’effectue par étapes, mètre par mètre, pour atteindre la hauteur de travail souhaitée, jusqu’à un maximum de 18,30 mètres.
L’utilisation prévue concerne la manipulation d’objets encombrants, le stockage de matériel ou les interventions sur une surface plafond jusqu’à 6,5 m². La tour est destinée à un usage intensif en intérieur, sur sol plat, avec une hauteur d’accès maximale de 18,30 mètres.
En cas de dysfonctionnement, il est interdit d’utiliser une tour non montée verticalement, non conforme aux instructions, ou une tour à usage grand public. Il est également interdit d’augmenter la hauteur au-delà de celle autorisée et d’utiliser des composants non fournis par le fabricant.
Le résultat attendu est une plateforme stable et ajustée, permettant un travail en hauteur sécurisé et adapté à la surface de travail nécessaire, avec un montage progressif et sécurisé mètre par mètre.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la capacité de charge maximale de la tour roulante Generis 450 ?
La charge maximale admissible uniformément répartie est de 200 kg/m². La charge maximale par roue, incluant le poids de la structure, est de 800 kg.
Comment la tour Generis 450 garantit-elle la stabilité et la sécurité lors du montage et de l’utilisation ?
La tour est montée mètre par mètre avec une réhausse progressive pour un montage sécurisé. Les stabilisateurs sont positionnés à 45° dans chaque angle, fixés par colliers sous les douilles. Les roues sont immobilisées par des freins, et le réglage de niveau s’effectue via des pieds à vérins pour assurer une parfaite horizontalité et stabilité.
Quelles sont les conditions d’utilisation spécifiques à respecter pour cette tour roulante ?
Elle est conçue pour un usage intensif sur sol plat uniquement. L’utilisation est limitée à une hauteur d’accès maximale de 18,30 mètres. Il est interdit d’augmenter la hauteur au-delà de cette limite ou d’utiliser des composants non fournis par le fabricant.
Quels sont les éléments techniques facilitant l’adaptation de la tour Generis 450 aux contraintes du chantier ?
La tour dispose d’une large plateforme de 290 x 142 cm, réglable par paliers d’un mètre, et de roues de 200 mm à réglage milimétrique, permettant un ajustement précis sur toutes les surfaces. Elle est compatible avec des plateaux standards de 3,00 m et avec les structures R200 et M368.
Quelles sont les précautions à respecter lors du montage pour garantir la conformité à la norme EN 1004 ?
La tour doit être montée verticalement selon les instructions du fabricant, avec un amarrage et des stabilisateurs adaptés. Elle est conforme à la norme EN 1004 pour une hauteur comprise entre 2,5 et 12 mètres en usage intérieur sans vent, et entre 2,5 et 8 mètres en extérieur avec vent inférieur à 45 km/h. Au-delà, elle doit être montée selon les recommandations spécifiques du fabricant.
