ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 4.30M - TUBESCA COMABI - 04100038
Référence : T02504100038
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 4.30M - TUBESCA COMABI - 04100038 disponible à l'achat
- Large plateforme pour objets encombrants
- Hauteur de travail max 4.30 mètres
- Roues à réglage millimétrique pour un déplacement facile
- Assemblage simplifié avec cadres monoblocs
- Compatible avec structures R200 et M368
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

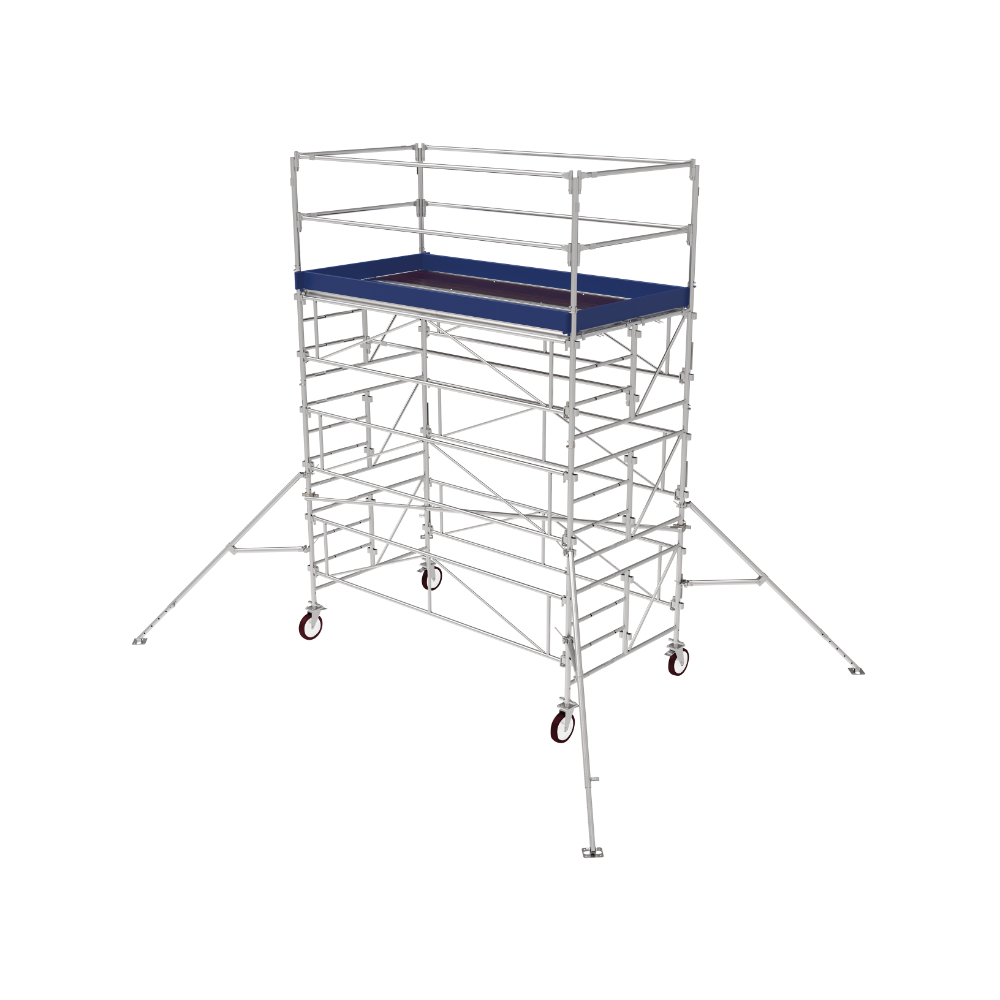

La Tour Generis 450 en acier galavanisé a une large plateforme de 290 x 142 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 6,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 18,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le système offre un réglage précis grâce à ses roues de 200 mm à réglage millimétrique et un plancher ajustable tous les mètres, permettant une adaptation sur toutes les surfaces et pour toute hauteur plafond jusqu’à 18,30 mètres. L’assemblage est simplifié par l’utilisation de cadres monoblocs, garantissant un montage sécurisé avec une réhausse mètre par mètre.
Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes de la marque ainsi qu’avec les structures R200 et M368.
Caractéristiques techniques principales :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d’accès/travail maximale : 18,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids selon les références (exemples) :
- Réf. 04100038 : hauteur hors tout 3,3 m, hauteur plancher 2,3 m, poids 292 kg, largeur hors tout sans stabilisateurs 1,61 m, largeur hors tout avec stabilisateurs 3,33 m, longueur hors tout 3,11 m, hauteur d’accès/travail max 4,3 m
- Réf. 04100048 : hauteur hors tout 4,3 m, hauteur plancher 3,3 m, poids 353 kg, hauteur d’accès/travail max 5,3 m
- Réf. 04100045 : hauteur hors tout 17,3 m, hauteur plancher 16,3 m, poids 1615 kg, hauteur d’accès/travail max 18,3 m
Avantages :
- Grande plateforme extra-large facilitant la manutention et le stockage
- Ajustement précis sur différentes surfaces grâce aux roues réglables
- Montage sécurisé et modulable par réhausse progressive
- Compatibilité avec plusieurs structures standards pour une modularité accrue
Ce produit est destiné aux professionnels recherchant un échafaudage roulant robuste, adaptable et sécurisé pour des travaux en hauteur sur sol plat.
Le montage des niveaux supérieurs se fait en emboîtant les cadres de tour les uns sur les autres, en les goupillant au fur et à mesure, puis en reliant ces cadres avec les garde-corps de sécurité sur chaque face opposée. Les planchers sont installés au premier niveau, puis les plateaux sont hissés et réhaussés à chaque niveau suivant, jusqu’au dernier niveau, en suivant l’ordre précis des opérations.
Les stabilisateurs sont fixés dès que possible, selon la hauteur du plancher, pour assurer la stabilité de la tour. Ils sont positionnés à 45° dans chaque angle de la tour, avec une fixation inférieure sous la première douille.
L’accès à la plateforme se fait par le plancher du deuxième niveau, protégé par les garde-corps, en suivant les consignes de montage des cadres et garde-corps à chaque niveau. La plateforme est équipée de plinthes et lisses de protection installées sur les longueurs et largeurs du plateau.
L’utilisation prévue est pour des travaux en hauteur jusqu’à une hauteur plafond maximale de 18,30 mètres. Le réglage millimétrique des roues et le plancher ajustable tous les mètres permettent d’adapter la tour sur différentes surfaces planes.
En cas de fonctionnement non conforme, il est interdit d’utiliser une tour non montée verticalement, non montée selon les instructions, ou une tour à usage grand public. Il est également interdit d’augmenter la hauteur au-delà de celle autorisée et d’utiliser des composants non fournis par le fabricant.
Le résultat attendu est une plateforme stable et sécurisée, permettant d’intervenir sur une surface plafond jusqu’à 6,5 m², avec une hauteur d’accès/travail maximale de 18,3 mètres, offrant un ajustement précis sur la surface d’appui grâce aux roues réglables et au plancher modulable.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la capacité de charge maximale de l’échafaudage roulant Generis 450 ?
La charge maximale admissible uniformément répartie est de 200 kg/m². La charge maximale par roue, incluant le poids de la structure, est de 800 kg. Ces valeurs garantissent une utilisation en toute sécurité dans le cadre d’un usage intensif.
Comment s’adapte cet échafaudage aux différentes surfaces et hauteurs de travail ?
Le Generis 450 dispose de roues de 200 mm à réglage millimétrique et d’un plancher ajustable tous les mètres. Ces caractéristiques permettent un ajustement précis sur toutes les surfaces planes et une adaptation à la hauteur plafond jusqu’à 18,30 mètres, assurant stabilité et conformité.
Quels sont les éléments clés pour assurer la stabilité et la sécurité lors du montage ?
Le montage s’effectue par emboîtement des cadres monoblocs avec goupillage progressif. Les stabilisateurs doivent être fixés dès que la hauteur de plancher l’exige, positionnés à 45° dans chaque angle. L’échafaudage doit être monté verticalement et conforme aux instructions, notamment le décret 2004/924 et la norme EN 1004 pour certaines hauteurs.
Quelles sont les dimensions et caractéristiques de la plateforme de travail ?
La plateforme extra-large mesure 290 x 142 cm, offrant une surface utile plafond de 6,5 m². Elle permet la manutention d’objets encombrants et le stockage de matériel. Les plateaux standards de 3,00 m sont compatibles avec d’autres échafaudages fixes et structures R200 et M368.
Quelles sont les conditions d’utilisation interdites pour garantir la sécurité ?
Il est interdit d’utiliser l’échafaudage non monté verticalement, sans respecter les instructions du fabricant, ou avec des composants non fournis par TUBESCA COMABI. L’usage grand public est exclu, tout comme l’augmentation de la hauteur au-delà des limites autorisées.
