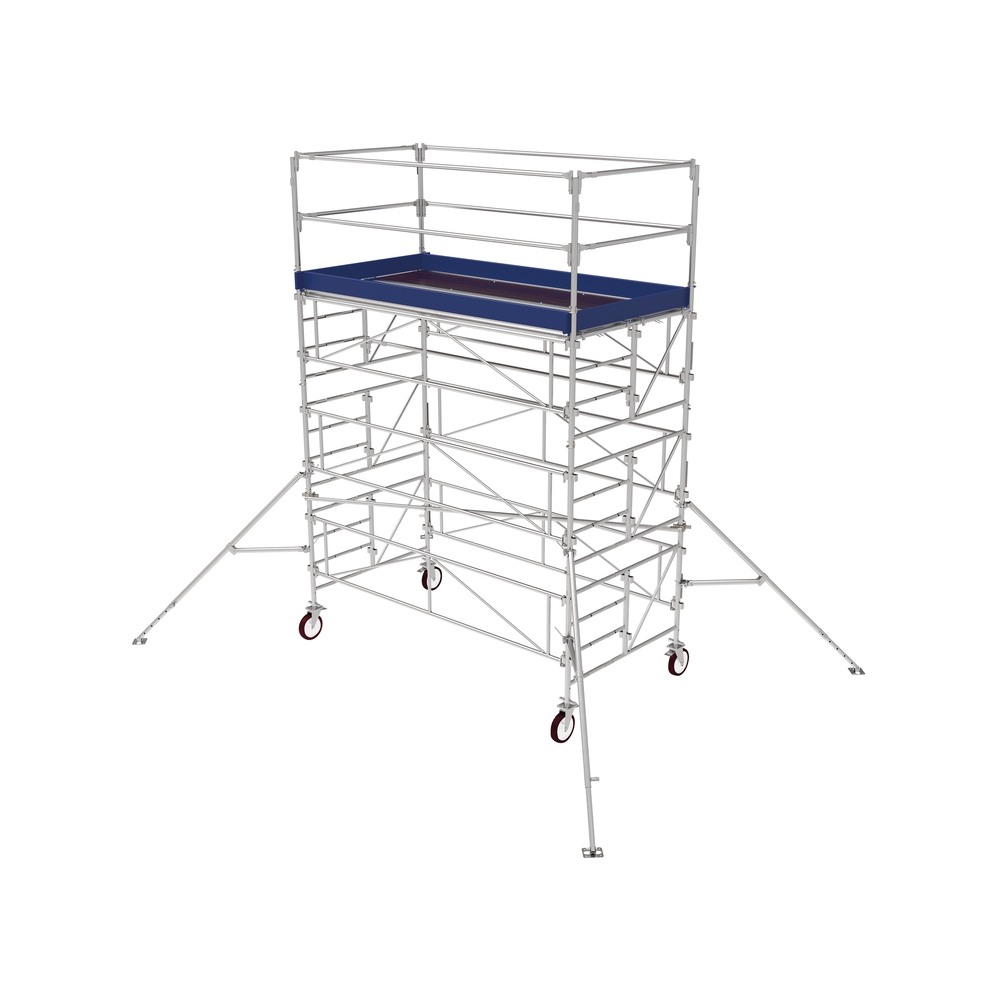

ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 6.30M - TUBESCA COMABI - 04100039
Référence : T02504100039
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 6.30M - TUBESCA COMABI - 04100039 disponible à l'achat
- Large plateforme pour objets encombrants
- Hauteur de travail jusqu'à 6,30 mètres
- Assemblage facile avec cadres monoblocs
- Réglage millimétrique des roues pour toutes surfaces
- Compatible avec structures R200 et M368
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La Tour Generis 450 en acier galavanisé a une large plateforme de 290 x 142 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 6,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 18,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le système est équipé de roues de 200 mm avec réglage milimétrique, et d'un plancher réglable tous les mètres, assurant un ajustement précis sur toutes les surfaces et pour des hauteurs plafond allant jusqu'à 18,30 mètres. L'assemblage est simplifié grâce aux cadres monoblocs, avec une possibilité de réhausse mètre par mètre garantissant un montage en toute sécurité.
Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes de la marque, et la tour est compatible avec les structures R200 et M368.
Caractéristiques techniques principales :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d'accès/de travail maximale : 18,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids pour la référence 04100039 (modèle 6,30 m) :
- Hauteur hors tout : 5,3 m
- Hauteur plancher/plateforme : 4,3 m
- Poids : 465 kg
- Largeur hors tout sans stabilisateurs : 1,61 m
- Largeur hors tout avec stabilisateurs : 3,33 m
- Longueur hors tout sans stabilisateurs : 3,11 m
- Hauteur d'accès/travail maxi : 6,3 m
Avantages produit :
- Large surface de travail facilitant les interventions sur objets volumineux.
- Réglages précis pour adaptation à différents sols et hauteurs.
- Montage sécurisé et rapide grâce aux cadres monoblocs et aux réhausses modulaires.
- Compatibilité avec d'autres équipements Tubesca Comabi pour plus de modularité.
Conditions d’utilisation et recommandations :
- Utilisation recommandée exclusivement sur sol plat.
- Respect des charges maximales indiquées pour garantir la sécurité.
- Montage et ajustement à effectuer selon les consignes du fabricant pour assurer la stabilité.
Stockage et conditionnement :
- Le produit doit être stocké dans un endroit sec pour préserver la qualité du matériau galvanisé.
- Manipulation recommandée avec précaution compte tenu du poids important des éléments.
Cette tour d’échafaudage est adaptée aux professionnels recherchant une solution robuste, modulable et sécurisée pour des travaux en hauteur nécessitant une large plateforme de travail.
Le principe d'utilisation repose sur l'installation progressive des niveaux supérieurs : depuis le sol, le deuxième niveau est installé en emboîtant les cadres de tour, reliés ensuite par les garde-corps de sécurité. Les planchers sont posés au premier niveau, puis les niveaux suivants sont montés à partir du plancher protégé par les garde-corps. Les plateaux sont hissés manuellement ou à l'aide de cordes, puis installés. Chaque cadre de tour est verrouillé par goupillage au fur et à mesure du montage.
Des stabilisateurs sont fixés selon la hauteur du plancher, positionnés à 45° dans chaque angle de la tour, pour garantir la stabilité. L'accès aux plateformes se fait en respectant les consignes de montage des garde-corps et des cadres de tour. Le dernier niveau est monté en installant quatre montants d’un mètre, sécurisant la zone de travail avec des sous-lisses et lisses tout autour.
L'utilisation prévue est un usage intensif sur sol plat, avec des interventions nécessitant une large surface de travail. Les contextes d’usage incluent la manipulation d’objets encombrants, le stockage de matériel, ou des interventions sur des surfaces plafond allant jusqu’à 18,30 mètres de hauteur.
En cas de fonctionnement non conforme, il est interdit d’utiliser une tour roulante non montée verticalement, de dépasser la hauteur autorisée, d’utiliser des composants non fournis par le fabricant, ou d’utiliser la tour à usage grand public. Il est également interdit d’utiliser une potence placée à l’extérieur de la tour ou de bâcher partiellement la tour, même avec des filets.
Le résultat attendu est une plateforme ajustée précisément sur toutes les surfaces grâce aux roues à réglage milimétrique et au plancher réglable tous les mètres, offrant une surface de travail stable et sécurisée jusqu’à une hauteur plafond maximale de 18,30 mètres.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la capacité de charge maximale de l’échafaudage Generis 450 ?
La charge maximale admissible est de 200 kg/m², ce qui permet de travailler en toute sécurité avec du matériel ou des objets encombrants sur la large plateforme de 290 x 142 cm.
Quelles sont les conditions d’utilisation spécifiques à respecter pour cet échafaudage ?
La tour roulante Generis 450 est conçue pour un usage intensif sur sol plat uniquement. Il est interdit de l’utiliser sur un sol non plat, de dépasser la hauteur autorisée ou d’utiliser des composants non fournis par le fabricant. Le montage doit être réalisé selon les consignes pour garantir la stabilité.
Comment se réalise l’assemblage et le réglage de la tour roulante ?
L’assemblage est simplifié grâce aux cadres monoblocs. Les garde-corps sont fixés sur les cadres, puis les pieds à roues sont insérés. Une diagonale horizontale est fixée dès le premier niveau. Les roues sont immobilisées par frein et le réglage millimétrique des pieds à vérins permet d’obtenir un plan horizontal et longitudinal stable.
Quels dispositifs garantissent la stabilité et la sécurité lors de l’utilisation ?
Des stabilisateurs sont installés à 45° dans chaque angle de la tour selon la hauteur du plancher, avec fixation sous les douilles des montants. La tour est équipée de garde-corps et de sous-lisses pour sécuriser la zone de travail. Le montage progressif avec verrouillage par goupillage des cadres assure une sécurité optimale.
Quelle est la hauteur maximale de travail et quelles sont les limites normatives de l’échafaudage ?
La hauteur d’accès maximale est de 6,30 m pour ce modèle, avec une hauteur plafond d’intervention possible jusqu’à 18,30 m grâce aux réhausses modulaires. La tour est conforme à la norme EN 1004 pour les échafaudages roulants entre 2,5 m et 12 m en usage intérieur sans vent, et doit être montée avec stabilisateurs et amarrages au-delà de ces hauteurs.
