ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 8.30 - TUBESCA COMABI - 04100040
Référence : T02504100040
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 450 - 8.30 - TUBESCA COMABI - 04100040 disponible à l'achat
- Hauteur de travail max de 8.30 mètres
- Roues de 200 mm avec réglage millimétrique pour la stabilité
- Plancher réglable pour s'adapter à toutes les hauteurs
- Assemblage simplifié grâce aux cadres monoblocs
- Compatible avec structures R200 et M368 pour plus de flexibilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

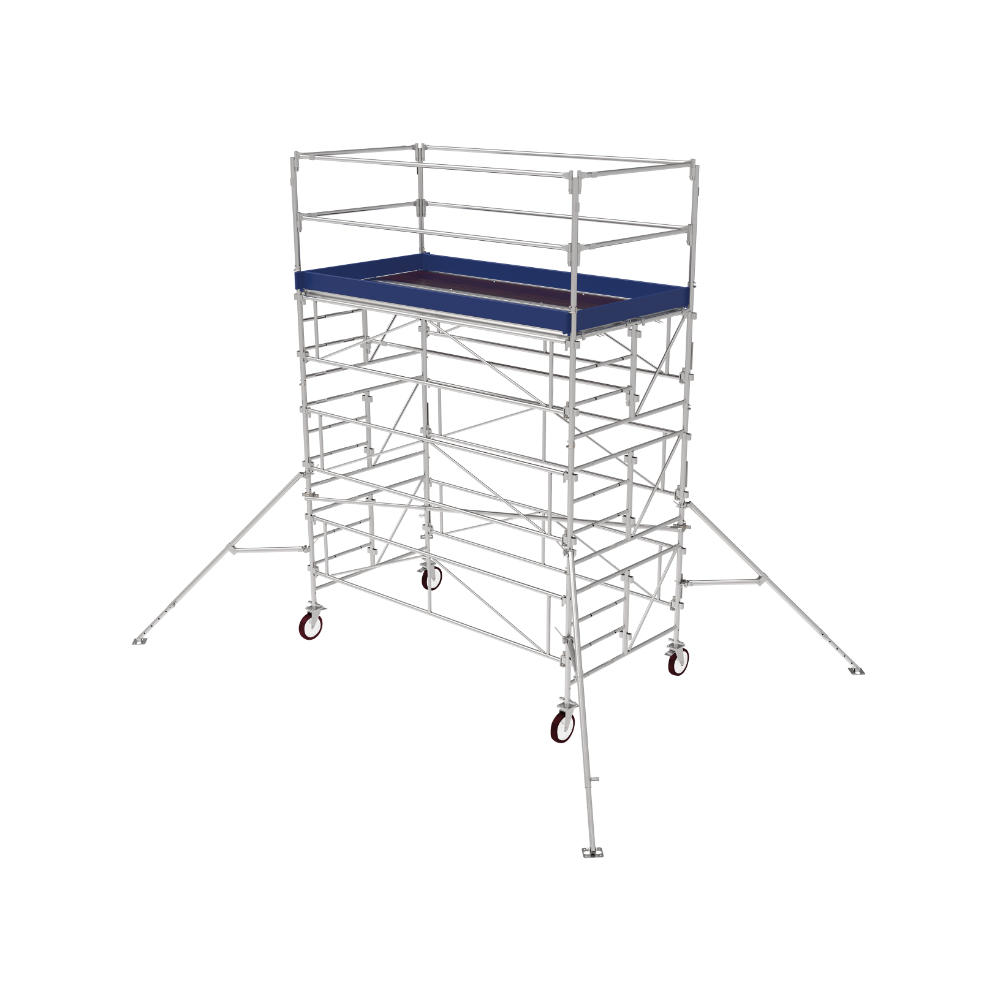

La Tour Generis 450 en acier galavanisé a une large plateforme de 290 x 142 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 6,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 18,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le système est équipé de roues de 200 mm à réglage milimétrique et d’un plancher réglable tous les mètres, assurant un ajustement précis sur toutes les surfaces et pour toute hauteur plafond jusqu’à 18,30 mètres. L’assemblage est simplifié grâce aux cadres monoblocs, avec une réhausse possible mètre par mètre pour un montage sécurisé. Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes de la marque, ainsi qu’avec les structures R200 et M368.
Caractéristiques techniques détaillées :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d’accès/de travail maximale : 18,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids pour la référence 04100040 (Tour 450 - 8,30 m) :
- Hauteur hors tout : 7,3 m
- Hauteur plancher/plateforme : 6,3 m
- Poids : 647 kg
- Largeur hors tout sans stabilisateur : 1,61 m
- Largeur hors tout avec stabilisateur : 4,26 m
- Longueur hors tout sans stabilisateur : 3,11 m
- Hauteur d’accès/travail max : 8,3 m
Avantages produit :
- Large plateforme pour une meilleure maniabilité et stockage
- Réglages précis pour une adaptation sur toutes surfaces
- Montage sécurisé avec réhausse progressive
- Compatibilité avec plusieurs structures et plateaux standards
Le produit est livré prêt à l’emploi, avec des recommandations d’utilisation sur sol plat et un montage sécurisé. Il bénéficie d’une garantie de 2 ans et répond aux normes en vigueur pour les échafaudages roulants.
L’assemblage débute par la fixation du garde-corps sur les cadres de tour, puis l’insertion des pieds à roues et la fixation d’une diagonale horizontale dès le premier niveau. Ensuite, les roues sont immobilisées à l’aide des freins, et l’ensemble est réglé en niveau sur le plan horizontal et longitudinal en agissant sur les pieds à vérins.
Le montage des niveaux supérieurs se fait en emboîtant les cadres de tour les uns dans les autres, puis en reliant ces cadres avec les garde-corps de sécurité. Les planchers sont installés au premier niveau, puis le plateau est remonté à partir du sol pour les niveaux suivants, en procédant par étapes successives de réhausse du plateau.
Les stabilisateurs sont fixés dès que nécessaire selon la hauteur de la plateforme, en positionnant les pieds à 45° dans chaque angle de la tour, avec une fixation inférieure sous la première douille. Le dernier niveau est monté en installant quatre montants d’un mètre, puis en sécurisant le niveau de travail avec des sous-lisses et des lisses tout autour.
L’utilisation prévue de cet échafaudage est un usage intensif sur sol plat, avec une hauteur d’accès maximale de 18,3 mètres. En cas de non-conformité, il est interdit d’utiliser la tour sans montage vertical correct, sans suivre les instructions de montage, ou avec des composants non fournis par le fabricant.
Le résultat attendu est une plateforme stable et sécurisée, ajustée précisément à la hauteur souhaitée, permettant une intervention sur une large surface de travail en hauteur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de l’échafaudage roulant Generis Tour 450 ?
La Tour Generis 450 est un échafaudage roulant en acier galvanisé destiné à un usage intensif sur sol plat. Elle dispose d’une large plateforme de 290 x 142 cm, réglable en hauteur tous les mètres, et équipée de roues de 200 mm avec réglage millimétrique pour une stabilité optimale. Sa hauteur d’accès maximale est de 18,3 mètres.
Comment se déroule le montage de cet échafaudage ?
Le montage commence par la fixation du garde-corps sur les cadres monoblocs, puis l’insertion des pieds à roues et la fixation d’une diagonale horizontale au premier niveau. Les roues sont ensuite immobilisées avec des freins et le niveau est réglé grâce aux pieds à vérins. Les niveaux supérieurs s’assemblent par emboîtement des cadres et fixation des garde-corps, avec installation progressive des planchers et stabilisateurs selon la hauteur.
Quelles sont les conditions et limites d’utilisation de la Tour Generis 450 ?
L’échafaudage est conçu pour un usage intensif sur sol plat uniquement. Il doit être monté verticalement et selon les instructions du fabricant, en utilisant uniquement les composants fournis. Il est interdit d’utiliser la tour sans montage correct, sans stabilisateurs lorsque nécessaires, ou à une hauteur supérieure à celle autorisée.
Quels éléments assurent la sécurité et la stabilité de cet échafaudage ?
La sécurité est garantie par la réhausse progressive mètre par mètre, les garde-corps installés sur chaque niveau, les stabilisateurs positionnés à 45° aux angles de la tour selon la hauteur, ainsi que les roues équipées de freins. La conformité est attestée par le décret 2004/924 et la norme EN 1004 pour les hauteurs jusqu’à 12 mètres en usage intérieur.
Comment la compatibilité avec d’autres structures est-elle assurée ?
Les plateaux standards de 3 mètres sont compatibles avec les échafaudages fixes de la marque, ainsi qu’avec les structures R200 et M368, offrant ainsi une flexibilité d’utilisation et d’extension.
