ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 14.30M - TUBESCA COMABI - 04100034
Référence : T02504100034
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 14.30M - TUBESCA COMABI - 04100034 disponible à l'achat
- Hauteur de travail jusqu'à 14,3 mètres
- Assemblage simplifié avec cadres monoblocs
- Réhausse ajustable pour un montage sécurisé
- Large plateforme de 9m² pour objets encombrants
- Compatible avec structures R200 et M368
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

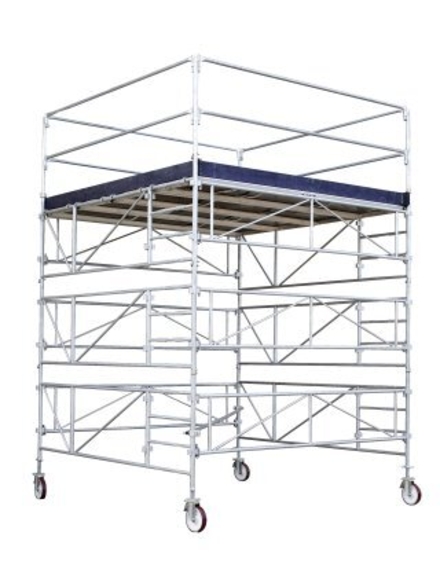

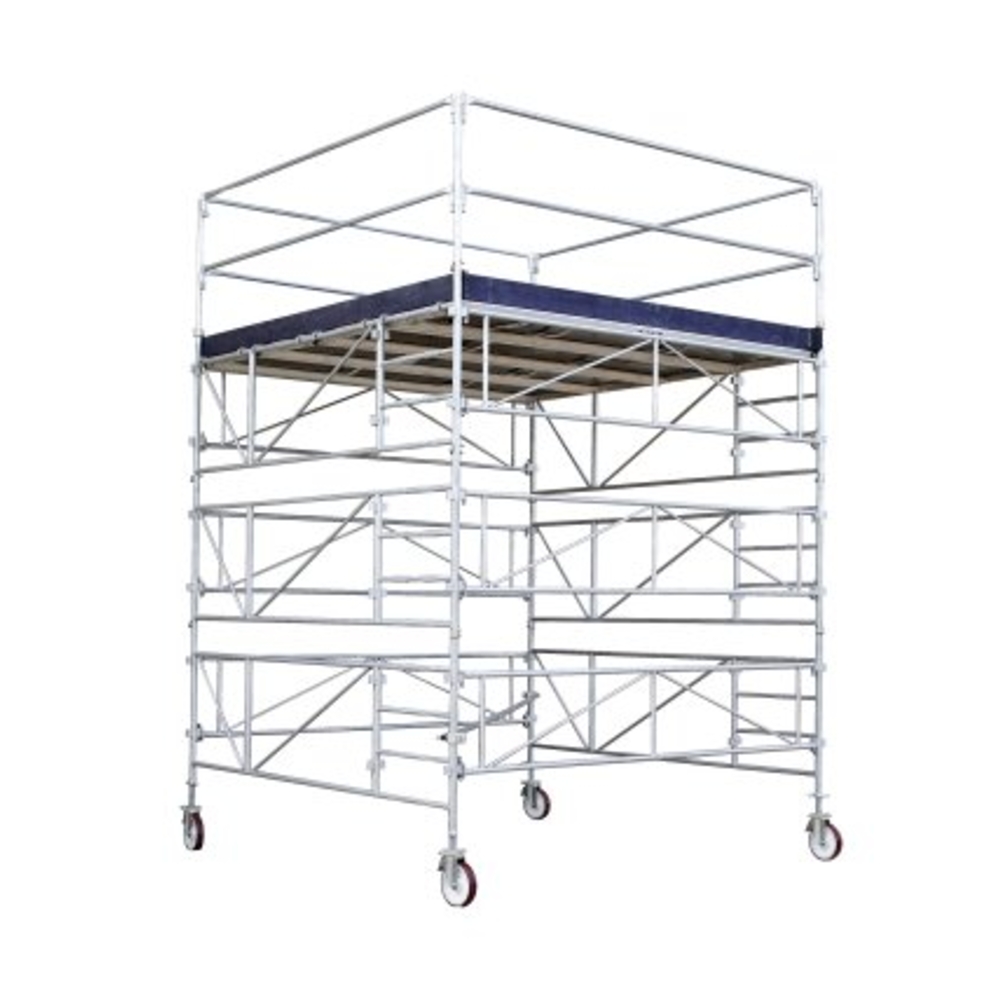

La Tour Generis 900 en acier galavanisé a une large plateforme de 290 x 290 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 11,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le système est équipé de roues de 200 mm à réglage milimétrique et d’un plancher réglable tous les mètres, assurant un ajustement précis sur toutes les surfaces et pour des hauteurs plafond allant jusqu’à 20,30 mètres.
Caractéristiques et avantages :
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse possible mètre par mètre pour un montage en toute sécurité.
- Plateaux standards de 3,00 m compatibles avec les échafaudages fixes de la marque.
- Compatible avec les structures R200 et M368.
- Charge maximale supportée de 200 kg/m².
- Garantie de 2 ans.
- Conforme au décret 2004/924.
Dimensions et poids selon les références :
- Hauteur hors tout variant de 3,3 m à 19,3 m.
- Hauteur plancher/plateforme de 2,3 m à 18,3 m.
- Largeur hors tout sans stabilisateur de 3,14 m, avec stabilisateur de 4,82 m à 5,75 m selon la hauteur.
- Longueur hors tout fixe à 3,14 m.
- Poids de 347 kg pour la plus petite version jusqu’à 2048 kg pour la plus grande.
La Tour Generis 900 est adaptée pour des interventions en hauteur nécessitant une grande stabilité et une surface de travail importante, tout en garantissant sécurité et facilité d’utilisation grâce à son système modulaire et ses réglages précis.
Elle est recommandée pour les travaux en intérieur ou extérieur sur sol plat, avec des conditions d’utilisation répondant aux normes en vigueur.
Les niveaux supérieurs se montent en emboîtant les cadres de tour les uns dans les autres, puis en reliant ces cadres avec les garde-corps de sécurité. Les planchers sont installés à chaque niveau, et les plateaux peuvent être hissés à la main ou à l'aide de cordes à partir du plancher inférieur. La réhausse de la plateforme se fait mètre par mètre en suivant l'ordre indiqué, en installant les cadres et garde-corps à chaque niveau.
Les stabilisateurs sont fixés selon la hauteur de plancher, en respectant les instructions pour leur positionnement à 45° dans chaque angle de la tour. La fixation des stabilisateurs se fait par des colliers sous les douilles, avec réglage des pieds en fonction de la déclivité du sol.
L'accès à la plateforme se fait par le plancher du deuxième niveau protégé par des garde-corps, en installant les cadres et garde-corps selon les consignes de montage. La sécurisation des niveaux de travail est assurée par l'installation de sous-lisses et lisses tout autour de la plateforme.
En cas de dysfonctionnement, il est interdit d'utiliser une tour non montée verticalement ou ne respectant pas les instructions de montage. Il est également interdit d'utiliser des composants autres que ceux fournis et décrits dans la nomenclature.
L'utilisation est prévue pour des interventions en hauteur jusqu'à 20,30 mètres, avec une surface de travail plafond de 11,5 m². La tour permet de manipuler des objets encombrants, stocker du matériel et intervenir en hauteur en toute sécurité, en respectant les charges admissibles et les conditions d'utilisation sur sol plat.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle charge maximale la Tour Generis 900 peut-elle supporter ?
La charge maximale admissible uniformément répartie est de 200 kg/m² pour la plateforme de 3 x 3 m. La charge maximale par roue, incluant le poids de la structure, est de 800 kg.
Comment s'effectue le montage de la Tour Generis 900 ?
Le montage s'effectue par assemblage des cadres monoblocs. Il faut fixer les garde-corps sur les cadres, insérer les pieds à roues, immobiliser ces roues avec les freins, puis fixer une diagonale horizontale dès le premier niveau. Les niveaux supérieurs se montent en emboîtant les cadres les uns dans les autres, en reliant avec les garde-corps de sécurité et en installant les planchers à chaque niveau.
Quelles sont les conditions d'utilisation recommandées pour cet échafaudage roulant ?
La tour est conçue pour un usage intensif sur sol plat. Elle est conforme au décret 2004/924 et à la norme EN 1004 pour des hauteurs comprises entre 2,5 m et 12 m en intérieur sans vent, et entre 2,5 m et 8 m en extérieur avec vent inférieur à 45 km/h. Au-delà, il faut respecter les recommandations spécifiques d'amarrage et stabilisation.
Quels dispositifs assurent la stabilité et la sécurité de la tour en hauteur ?
La tour est équipée de stabilisateurs à fixer selon la hauteur de plancher, positionnés à 45° dans chaque angle. La fixation se fait par colliers sous les douilles avec réglage des pieds en fonction de la déclivité du sol. La sécurisation des niveaux de travail est assurée par des sous-lisses et lisses tout autour de la plateforme.
Comment s'ajuste la plateforme pour s'adapter aux différentes hauteurs et surfaces ?
La plateforme est réglable tous les mètres en hauteur grâce à un plancher ajustable. Les roues de 200 mm disposent d'un réglage milimétrique permettant un ajustement précis sur toutes les surfaces, garantissant une stabilité optimale jusqu'à une hauteur plafond de 20,30 mètres.
