ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 16.30M - TUBESCA COMABI - 04100035
Référence : T02504100035
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 16.30M - TUBESCA COMABI - 04100035 disponible à l'achat
- Large plateforme pour objets encombrants
- Roues à réglage millimétrique pour une mobilité aisée
- Hauteur de travail max 16.30 mètres
- Compatibilité avec structures R200 et M368
- Usage intensif pour des travaux variés
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

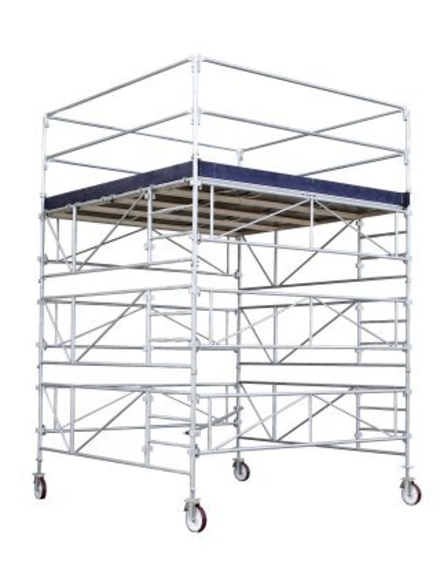

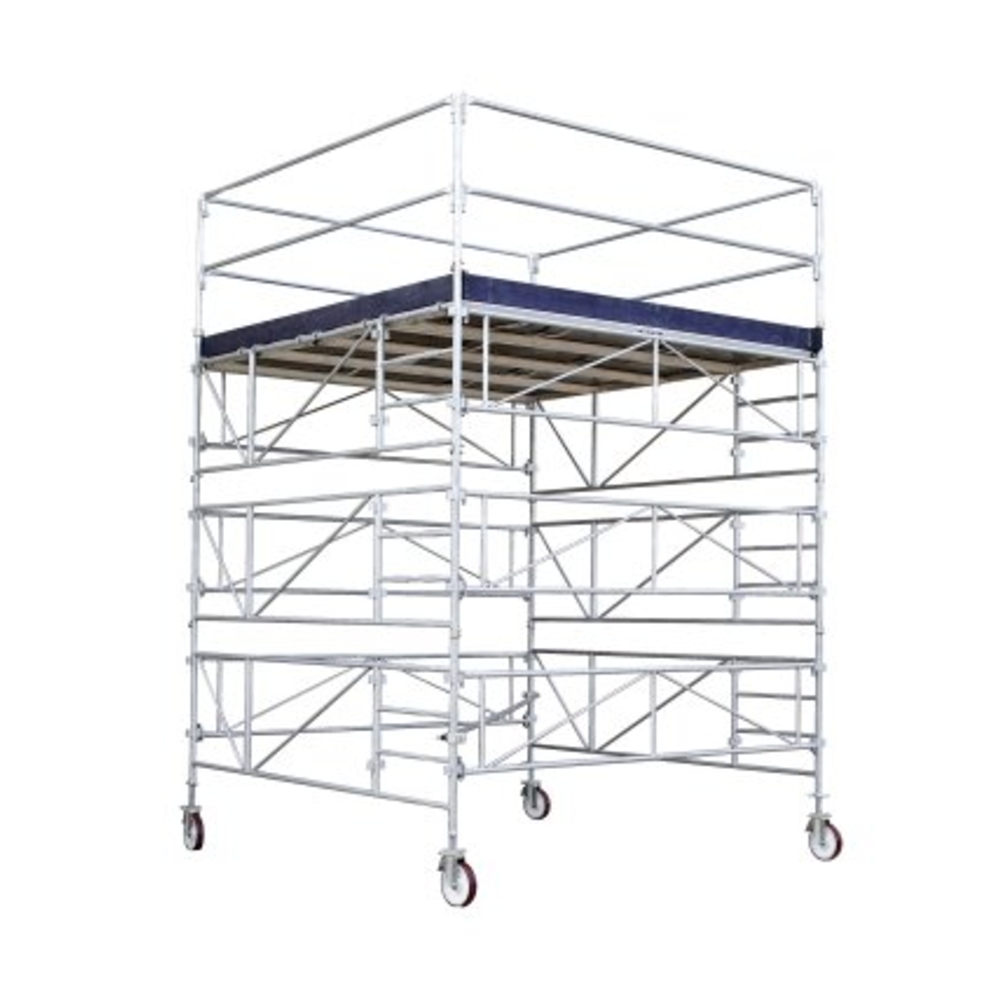

La Tour Generis 900 en acier galavanisé a une large plateforme de 290 x 290 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 11,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le réglage de la plateforme se fait par plancher ajustable tous les mètres, permettant un montage sécurisé avec une réhausse mètre par mètre. Les roues de 200 mm sont à réglage milimétrique, assurant une adaptation précise sur toutes les surfaces. La hauteur maximale d'accès ou de travail est de 20,3 mètres.
L’assemblage est simplifié grâce aux cadres monoblocs. Les plateaux de 3,00 mètres sont standards et compatibles avec les échafaudages fixes de la marque, ainsi qu’avec les structures R200 et M368.
Caractéristiques techniques :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d’accès/de travail maximale : 20,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids selon les références (exemple pour la référence 04100035) :
- Hauteur hors tout : 15,3 m
- Hauteur plancher/plateforme : 14,3 m
- Poids : 1607 kg
- Largeur hors tout sans stabilisateur : 3,14 m
- Largeur hors tout avec stabilisateur : 5,75 m
- Longueur hors tout sans stabilisateur : 3,14 m
- Hauteur d’accès/travail max : 16,3 m
Avantages :
- Large plateforme pour une grande surface de travail
- Réglage précis pour une stabilité optimale
- Montage sécurisé grâce aux cadres monoblocs et à la réhausse progressive
- Compatibilité avec d’autres structures et plateaux standards
Conditions d’utilisation :
- Utilisation recommandée sur sol plat
- Respect des hauteurs maximales et charges indiquées
Le produit est livré prêt à être assemblé avec les composants adaptés pour un usage sécurisé et conforme aux normes en vigueur.
Les niveaux supérieurs sont montés en emboîtant les cadres de tour, qui sont goupillés au fur et à mesure. Les garde-corps de sécurité sont fixés sur chaque face opposée à chaque niveau. Les planchers sont installés et peuvent être ajustés tous les mètres. Pour accéder aux niveaux supérieurs, on remonte les plateaux un à un, en commençant par le premier niveau, puis on installe les cadres de tour et garde-corps du niveau suivant. Le plateau à trappe facilite l'accès.
Les stabilisateurs sont mis en place selon la hauteur de la plateforme, fixés par des colliers sous les douilles des montants, avec une fixation inférieure sous la première douille. Ils sont positionnés à 45° dans chaque angle de la tour selon un tableau d'empattement.
En cas de dysfonctionnement, il est interdit d'utiliser la tour roulante si elle n'a pas été montée verticalement selon les tolérances indiquées, ou si elle n'a pas été montée suivant les instructions fournies. Il est également interdit d'utiliser des composants autres que ceux fournis par le fabricant.
Le résultat attendu est une plateforme réglée précisément, stable et ajustée sur toutes les surfaces, permettant d'intervenir en hauteur jusqu'à 20,30 mètres. La large surface de travail facilite la manipulation d'objets encombrants et le stockage de matériel.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de la plateforme de l’échafaudage Generis 900 ?
La plateforme mesure 290 x 290 cm, offrant une surface utile de 11,5 m², adaptée pour manipuler des objets encombrants ou stocker du matériel. Elle est réglable tous les mètres en hauteur, permettant un ajustement précis jusqu’à 20,30 mètres de hauteur plafond.
Comment se réalise le réglage et la mobilité de la tour roulante Generis 900 ?
Les roues de 200 mm sont équipées d’un réglage millimétrique pour une adaptation fine sur toutes les surfaces. La tour est stabilisée et nivelée grâce aux pieds à vérins et aux freins qui immobilisent les roues, garantissant une stabilité optimale.
Quels sont les éléments garantissant la sécurité lors du montage et de l’utilisation ?
L’assemblage est simplifié et sécurisé par des cadres monoblocs et une réhausse progressive mètre par mètre. Des garde-corps sont fixés sur chaque face opposée à chaque niveau, et des stabilisateurs sont positionnés selon la hauteur de la plateforme conformément aux recommandations.
Quelle est la charge maximale admissible sur la plateforme ?
La charge maximale uniformément répartie est de 200 kg/m², avec une charge maximale par roue de 800 kg, assurant un usage intensif en toute sécurité.
Quels sont les critères de conformité et les limites d’utilisation de la tour Generis 900 ?
La tour est conforme au décret 2004/924 et à la norme EN 1004 pour les hauteurs entre 2,5 et 12 m en usage intérieur sans vent, et entre 2,5 et 8 m en usage extérieur avec vent inférieur à 45 km/h. Au-delà, elle doit être montée avec amarrage et stabilisateurs selon les recommandations du fabricant.
Comment se déroule le montage de la tour roulante Generis 900 ?
Le montage commence par la fixation du cadre de tour sur la base, suivi de l’insertion des pieds à roues et de la fixation d’une diagonale horizontale dès le premier niveau. Les niveaux supérieurs sont montés par emboîtement des cadres, goupillés au fur et à mesure, avec installation des garde-corps et planchers réglables tous les mètres.
