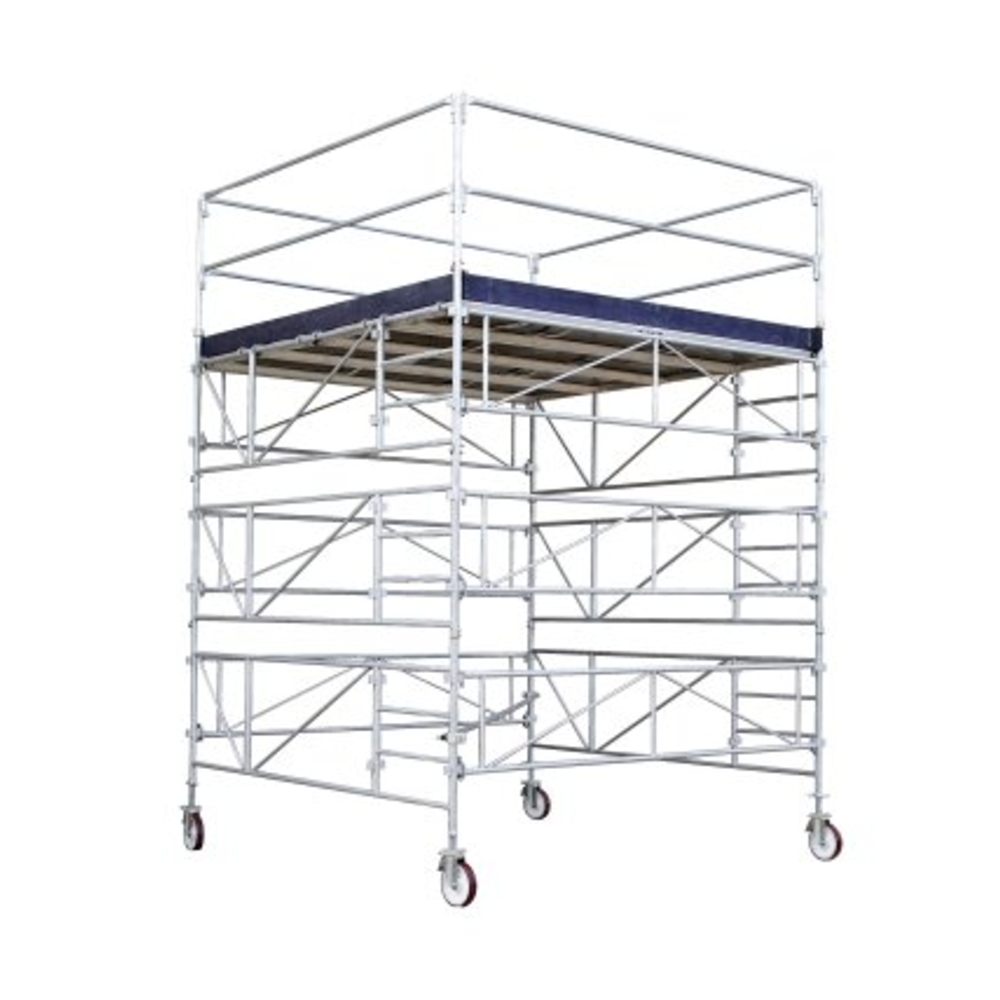

ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 18.30M - TUBESCA COMABI - 04100036
Référence : T02504100036
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 18.30M - TUBESCA COMABI - 04100036 disponible à l'achat
- Large plateforme de 9m² pour plus de confort
- Roues de 200 mm avec réglage millimétrique pour stabilité
- Assemblage simplifié grâce à des cadres monoblocs
- Hauteur de travail maximale de 18.30 mètres
- Compatibilité avec structures R200 et M368
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La Tour Generis 900 en acier galavanisé a une large plateforme de 290 x 290 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 11,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le système est équipé de roues de 200 mm à réglage milimétrique et d’un plancher réglable tous les mètres, assurant un ajustement précis sur toutes les surfaces et pour toute hauteur de plafond jusqu’à 20,30 mètres. L’assemblage est simplifié grâce aux cadres monoblocs, avec une réhausse possible mètre par mètre pour un montage sécurisé.
Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes de la marque, ainsi qu’avec les structures R200 et M368.
Caractéristiques techniques principales :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d’accès/travail maximale : 20,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids selon les références (exemple pour la référence 04100036) :
- Hauteur hors tout : 17,3 m
- Hauteur plancher/plateforme : 16,3 m
- Poids : 1840 kg
- Largeur hors tout sans stabilisateur : 3,14 m
- Largeur hors tout avec stabilisateur : 5,75 m
- Longueur hors tout sans stabilisateur : 3,14 m
- Hauteur accès/travail max : 18,3 m
Avantages produit :
- Plateforme spacieuse facilitant le travail en hauteur
- Réglages précis pour une adaptation optimale à l’environnement
- Montage sécurisé grâce à la modularité mètre par mètre
- Compatibilité avec d’autres structures et plateaux standards
Cette tour répond aux exigences de sécurité et de performance pour les travaux en hauteur nécessitant une stabilité et une grande surface de travail. Elle est idéale pour les interventions sur plafond ou pour des travaux nécessitant un large espace de stockage et de manipulation en hauteur.
L’ajustement de la plateforme s’effectue grâce à des roues de 200 mm à réglage milimétrique et un plancher réglable tous les mètres, ce qui permet d’adapter la tour à toutes les surfaces. Le montage commence par la fixation des garde-corps sur le cadre de tour, l’insertion des pieds à roues, puis la fixation d’une diagonale horizontale dès le premier niveau. Ensuite, les niveaux supérieurs sont montés en emboîtant les cadres de tour, reliés par des garde-corps de sécurité, avec installation successive des planchers.
Les stabilisateurs sont mis en place selon la hauteur du plancher, fixés par des colliers sous les douilles, et positionnés à 45° dans chaque angle de la tour pour assurer la stabilité. L’accès aux différents niveaux se fait en montant sur les planchers protégés par les garde-corps, avec installation des lisses de protection sur le plateau d’accès. La montée des plateaux supérieurs s’effectue en les remontant à partir du sol, à la main ou avec des cordes, en suivant un ordre précis.
En cas de fonctionnement non conforme, il est interdit d’utiliser la tour roulante sans montage vertical correct, sans respect des instructions, ou avec des composants non conformes. L’utilisation est réservée à un usage intensif sur sol plat, avec une charge maximale uniformément répartie.
Le résultat attendu est une plateforme de travail stable et ajustée, permettant d’intervenir en hauteur jusqu’à 20,30 mètres sur des surfaces importantes, avec un espace suffisant pour la manipulation et le stockage de matériel.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de l’échafaudage roulant Generis Tour 900 ?
La tour Generis 900 est conçue en acier galvanisé avec une large plateforme de 290 x 290 cm offrant une surface plafond de 11,5 m². Elle permet un usage intensif sur sol plat, avec une hauteur maximale de travail de 18,3 mètres et une charge maximale uniformément répartie de 200 kg/m². Elle est conforme au décret 2004/924.
Comment se réalise le montage de la tour Generis 900 ?
Le montage s’effectue mètre par mètre grâce à des cadres monoblocs emboîtables, avec une réhausse progressive sécurisée. Les garde-corps se fixent dès le départ, les planchers s’installent au premier niveau, puis les niveaux supérieurs sont montés en emboîtant les cadres et en fixant les garde-corps. Les stabilisateurs sont positionnés selon la hauteur du plancher pour assurer la stabilité.
Quels dispositifs assurent la stabilité et la sécurité de cette tour roulante ?
La tour est équipée de roues de 200 mm avec réglage millimétrique pour un ajustement précis sur sol plat. Des stabilisateurs sont fixés par colliers sous les douilles et positionnés à 45° dans chaque angle. La fixation d’une diagonale horizontale est obligatoire tous les trois niveaux. Le montage doit respecter la verticalité avec un tolérance de 1 %.
Quelles sont les limites d’utilisation et précautions à respecter ?
La tour est réservée à un usage intensif sur sol plat uniquement. Il est interdit d’utiliser la tour sans montage vertical conforme, sans respect des consignes du fabricant, ou avec des composants non conformes. L’usage est interdit au-delà de la hauteur maximale autorisée et sans stabilisateurs adaptés au niveau de travail. L’utilisation grand public est exclue.
Quels éléments sont compatibles avec la tour Generis 900 ?
Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes de la marque ainsi qu’avec les structures R200 et M368, permettant une modularité et une adaptation aux besoins spécifiques du chantier.
