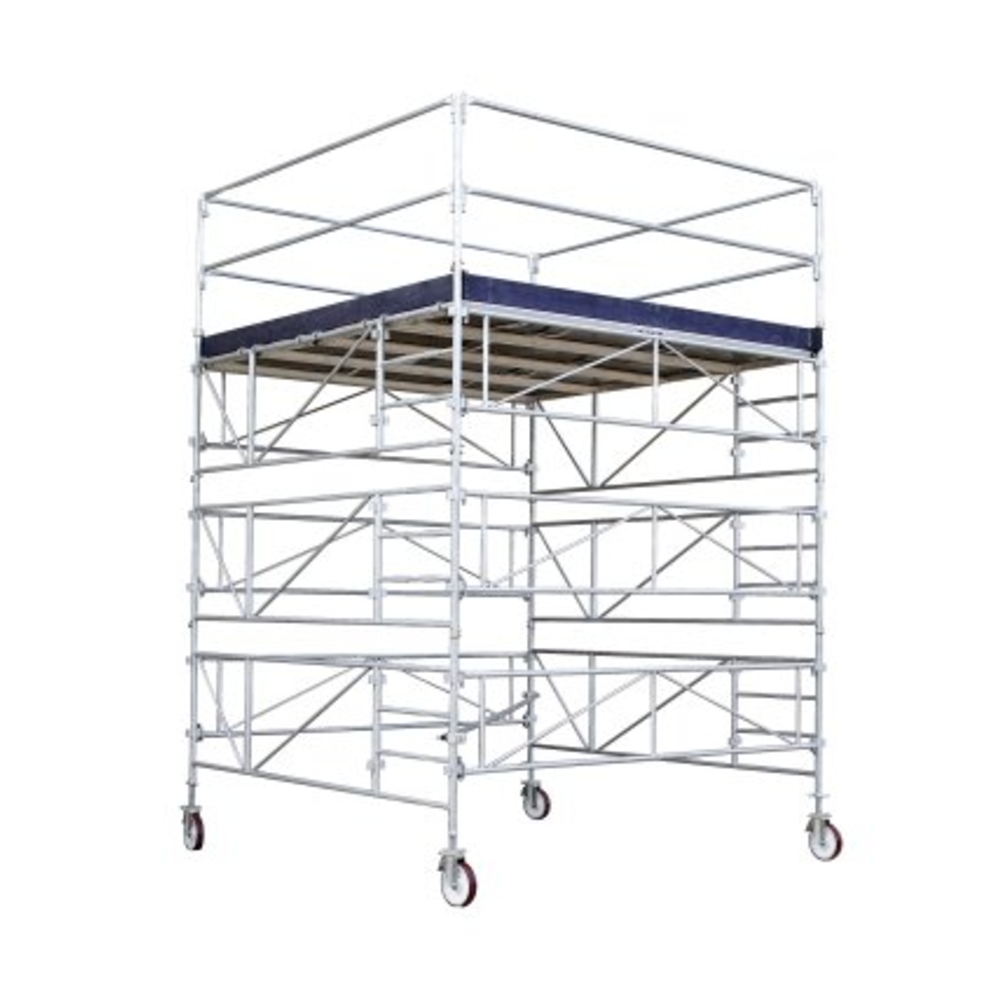

ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 20.30M - TUBESCA COMABI - 04100037
Référence : T02504100037
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 20.30M - TUBESCA COMABI - 04100037 disponible à l'achat
- Large plateforme de 290 x 290 cm pour un usage polyvalent
- Hauteur de travail jusqu'à 20,30 mètres pour des projets variés
- Roues de 200 mm avec réglage millimétrique pour stabilité
- Assemblage simplifié avec cadres monoblocs pour un montage rapide
- Compatibilité avec structures R200 et M368 pour flexibilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

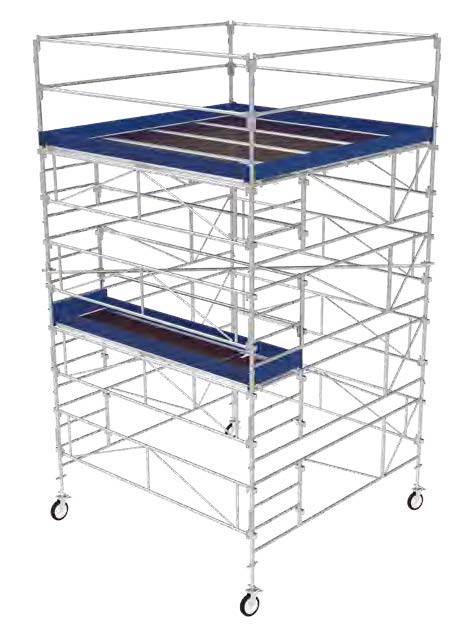

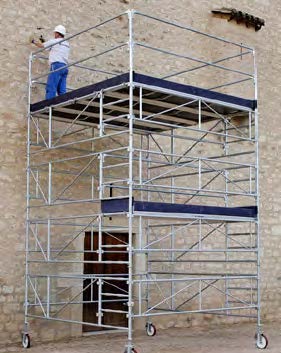

La Tour Generis 900 en acier galavanisé a une large plateforme de 290 x 290 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 11,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le fonctionnement repose sur des roues de 200 mm à réglage milimétrique et un plancher réglable tous les mètres, assurant un ajustement précis sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres. L’assemblage est simplifié grâce à des cadres monoblocs, avec une réhausse possible mètre par mètre pour un montage en toute sécurité.
Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes Tubesca Comabi, ainsi qu’avec les structures R200 et M368.
Caractéristiques techniques principales :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d’accès/de travail maximale : 20,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids pour la référence 04100037 (modèle 20,30 m) :
- Hauteur hors tout : 19,3 m
- Hauteur plancher/plateforme : 18,3 m
- Poids : 2048 kg
- Largeur hors tout sans stabilisateurs : 3,14 m
- Largeur hors tout avec stabilisateurs : 5,75 m
- Longueur hors tout : 3,14 m
- Hauteur d’accès/travail maximale : 20,3 m
Avantages produit :
- Large plateforme offrant une grande surface de travail
- Réglages précis pour une adaptation optimale à toutes les surfaces
- Montage sécurisé grâce à la réhausse mètre par mètre
- Compatibilité avec plusieurs structures et plateaux standards
- Construction robuste en acier galvanisé pour une durabilité accrue
Le produit est livré avec des recommandations d’utilisation sur sol plat et bénéficie d’une garantie de 2 ans. Il est conforme aux normes en vigueur (décret 2004/924). Le conditionnement, stockage et conservation doivent respecter les conditions usuelles pour les équipements en acier galvanisé afin de préserver leur intégrité et sécurité.
Pour monter les niveaux supérieurs, il faut emboîter les cadres de tour en les goupillant au fur et à mesure, puis relier ces cadres avec les garde-corps de sécurité sur chaque face opposée. Les planchers sont installés au premier niveau, puis à partir du plancher, on remonte les plateaux un par un en les réhaussant mètre par mètre. L’accès se fait sur le plancher du deuxième niveau, protégé par les garde-corps, où les cadres de tour et garde-corps sont installés en suivant les consignes de montage.
Les stabilisateurs sont fixés dès que nécessaire, selon la hauteur du plancher, en positionnant les collier sous les douilles des montants et en réglant les pieds en fonction de la déclivité du sol. Ils sont placés à 45° dans chaque angle de la tour.
Le dernier niveau est monté en installant 4 montants d’un mètre, puis en sécurisant ce niveau de travail avec des sous-lisses et lisses tout autour de la plateforme.
Le fonctionnement repose sur des roues de 200 mm à réglage milimétrique et un plancher réglable tous les mètres, permettant un ajustement précis sur toutes les surfaces et pour toute hauteur plafond jusqu’à 20,30 mètres. L’échafaudage est utilisé sur sol plat. La plateforme large offre une surface de travail plafond de 11,5 m², permettant de manipuler des objets encombrants, de stocker du matériel ou d’intervenir sur de grandes surfaces.
En cas de fonctionnement non conforme, il est interdit d’utiliser une tour roulante non montée verticalement selon les tolérances prévues, ou non montée selon les instructions, ainsi que d’utiliser des composants autres que ceux fournis par le fabricant.
Le résultat attendu est une plateforme de travail stable et ajustée à la hauteur souhaitée, avec un montage sécurisé mètre par mètre, offrant une surface adaptée aux interventions en hauteur jusqu’à 20,30 mètres.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la capacité de charge maximale de l’échafaudage Generis Tour 900 ?
La charge maximale admissible est de 200 kg/m², avec une charge par roue de 800 kg, ce qui garantit une bonne résistance pour un usage intensif sur sol plat.
Comment s’effectue le réglage de la stabilité et de la hauteur de la plateforme ?
La plateforme est équipée de roues de 200 mm à réglage millimétrique et d’un plancher réglable tous les mètres, permettant un ajustement précis sur toutes les surfaces jusqu’à une hauteur de travail maximale de 20,30 mètres.
Quels éléments facilitent le montage sécurisé de l’échafaudage ?
L’assemblage est simplifié grâce aux cadres monoblocs et la réhausse se fait mètre par mètre pour garantir un montage sécurisé. Les stabilisateurs sont à positionner selon la hauteur du plancher, avec des collier sous les douilles et un réglage des pieds selon la déclivité du sol.
Quelles sont les compatibilités spécifiques de cet échafaudage ?
Les plateaux standards de 3,00 m sont compatibles avec les échafaudages fixes Tubesca Comabi, ainsi qu’avec les structures R200 et M368, offrant une flexibilité d’utilisation et d’adaptation aux configurations existantes.
À quelles normes et réglementations cet échafaudage est-il conforme ?
La tour est conforme au décret 2004/924 et à la norme EN 1004 pour les échafaudages roulants entre 2,5 m et 12 m de hauteur en usage intérieur. Au-delà de 12 m, elle doit être montée suivant les recommandations spécifiques du fabricant, notamment concernant l’amarrage et les stabilisateurs.
