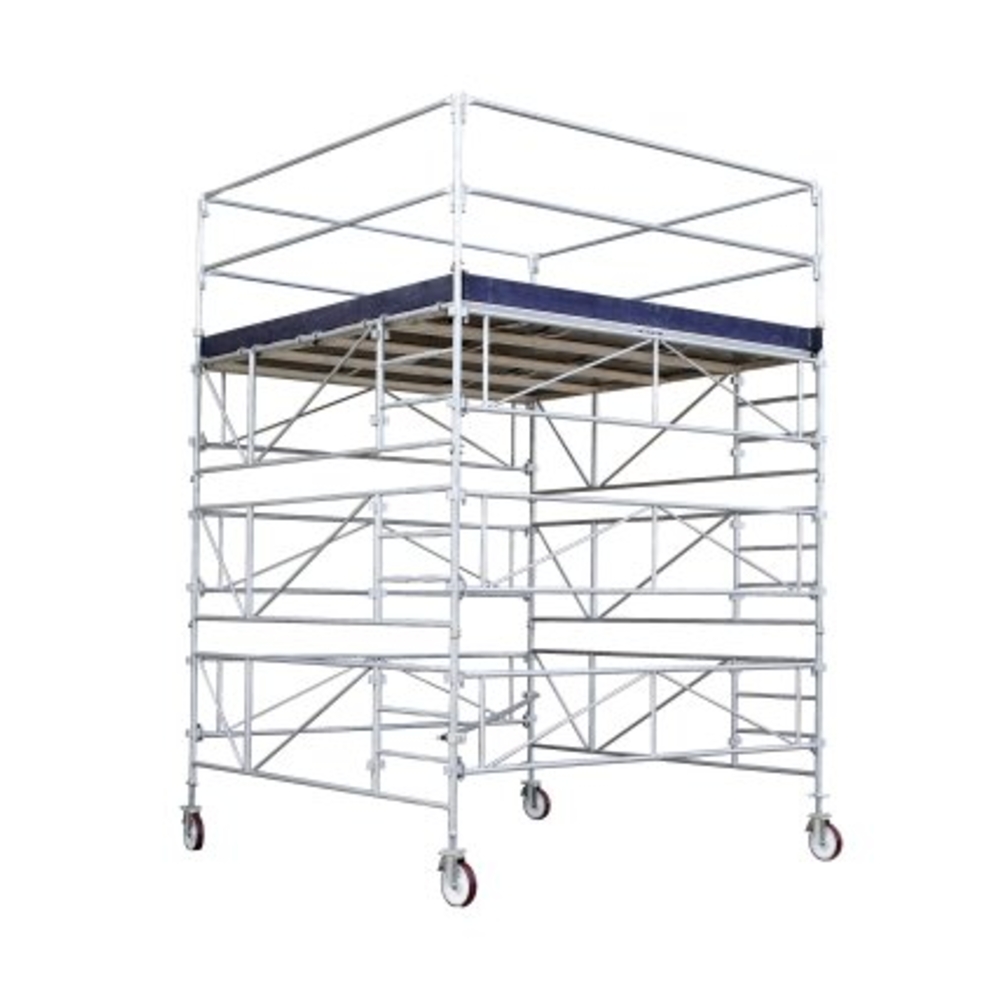

ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 4.30M - TUBESCA COMABI - 04100029
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 4.30M - TUBESCA COMABI - 04100029 disponible à l'achat
- Large surface de travail de 9m² pour un grand confort
- Hauteur de travail réglable jusqu'à 4,30 mètres
- Assemblage simplifié avec des cadres monoblocs pratiques
- Roues de 200 mm pour un déplacement facile et précis
- Compatible avec d'autres structures pour plus de flexibilité
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
Description

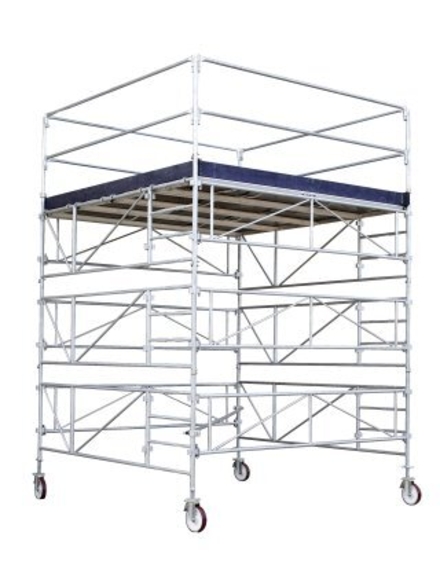

La Tour Generis 900 en acier galavanisé a une large plateforme de 290 x 290 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 11,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Guide d'utilisation
Pour utiliser ce produit, il faut commencer par fixer le garde-corps sur le cadre de tour, assembler les cadres opposés avec un garde-corps, insérer les pieds à roues, puis fixer une diagonale horizontale dès le premier niveau. Ensuite, immobiliser les roues avec les freins et régler le niveau de la plateforme en agissant sur les pieds à vérins. Les niveaux supérieurs se montent en emboîtant les cadres de tour, en les goupillant au fur et à mesure, puis en installant les garde-corps et les planchers à chaque niveau.
L’accès à la plateforme se fait par les planchers équipés de trappes et de lisses de protection. La réhausse de la plateforme s’effectue en montant les plateaux successifs à partir du sol, en les hissant manuellement ou avec des cordes, puis en installant les cadres et garde-corps correspondants.
Des stabilisateurs sont à fixer selon la hauteur de la plateforme pour assurer la stabilité. Leur positionnement se fait à 45° dans chaque angle de la tour, avec différents modèles selon la hauteur.
L’utilisation est prévue pour des interventions sur des surfaces plafond allant jusqu’à 11,5 m², permettant de manipuler des objets encombrants, de stocker du matériel ou de travailler en hauteur. L’échafaudage est utilisé dans un contexte de travail en hauteur sur sol plat, avec un réglage précis pour garantir un positionnement stable.
En cas de fonctionnement non conforme, il est interdit d’utiliser la tour roulante si elle n’a pas été montée verticalement dans la tolérance de 1 %, si elle n’a pas été montée selon les instructions fournies, ou si des composants non conformes sont utilisés.
Le résultat attendu est une plateforme de travail stable et ajustée à la hauteur désirée, permettant un accès sécurisé jusqu’à 20,30 mètres de hauteur plafond, avec une surface de travail suffisante pour les interventions prévues.
FAQ : Questions / Réponses :
Quelle est la charge maximale admissible sur la plateforme de l’échafaudage Generis Tour 900 ?
La charge maximale uniformément répartie est de 200 kg/m². Pour une plateforme de 3 m x 3 m, la charge maximale admissible est de 18 tonnes. La charge maximale par roue, incluant le poids de la structure, est de 800 kg.
Quelles sont les hauteurs d’accès et de travail possibles avec cet échafaudage ?
L’échafaudage permet un accès et une hauteur de travail maximale allant jusqu’à 20,3 mètres. La hauteur est réglable mètre par mètre grâce à un système modulaire de cadres monoblocs et de réhausses successives.
Comment assurer la stabilité et la sécurité lors du montage et de l’utilisation ?
La tour doit être montée verticalement avec une tolérance maximale de 1 %, en respectant les instructions du fabricant. Des stabilisateurs sont à fixer selon la hauteur de la plateforme, positionnés à 45° dans chaque angle. Il est interdit d’utiliser des composants non conformes ou de monter la tour sans respecter les consignes de montage et d’utilisation.
Quels sont les éléments techniques facilitant le montage et l’ajustement de la plateforme ?
Le montage est simplifié grâce aux cadres monoblocs et aux goupilles de sécurité. La plateforme est réglable tous les mètres en hauteur, et les roues de 200 mm disposent d’un réglage milimétrique pour un positionnement précis sur sol plat.
Cette tour est-elle conforme à une norme spécifique ?
Oui, la tour est conforme au décret 2004/924 et à la norme EN 1004 pour les échafaudages roulants d’une hauteur comprise entre 2,5 m et 12 m pour un usage intérieur sans vent, et entre 2,5 m et 8 m pour un usage extérieur avec vent inférieur à 45 km/h. Au-delà de ces hauteurs, le montage doit suivre les recommandations spécifiques du fabricant.
