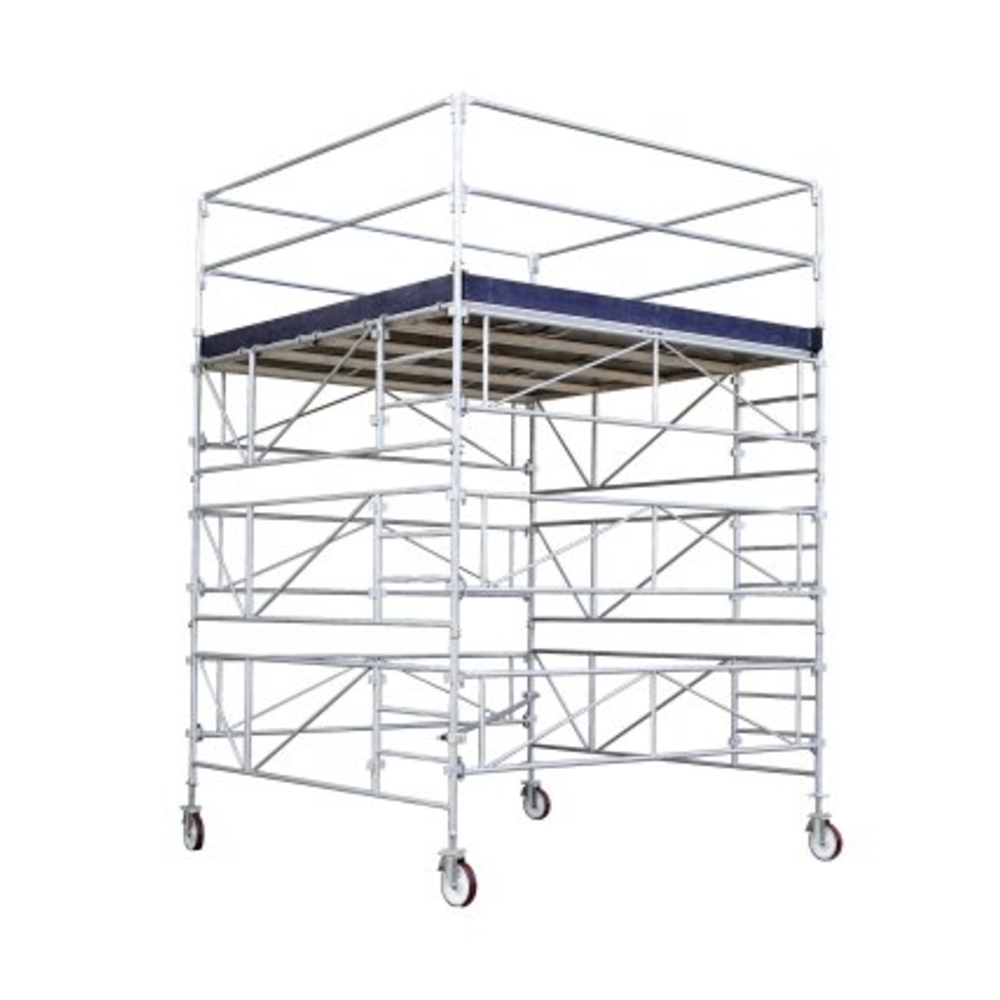

ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 5.30M - TUBESCA COMABI - 04100047
Référence : T02504100047
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 5.30M - TUBESCA COMABI - 04100047 disponible à l'achat
- Large plateforme de 9m² pour un confort d'utilisation
- hauteur de travail de 5.30 mètres
- Roues de 200 mm avec réglage millimétrique pour la stabilité
- Compatible avec structures R200 et M368 pour plus de flexibilité
- Charge maximale de 200 kg/m² pour une utilisation intensive
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La Tour Generis 900 en acier galavanisé a une large plateforme de 290 x 290 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 11,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le fonctionnement est facilité par des roues de 200 mm à réglage milimétrique et un plancher réglable tous les mètres, assurant un ajustement précis sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres. L'assemblage est simplifié grâce aux cadres monoblocs, avec une réhausse possible mètre par mètre pour un montage sécurisé. Les plateaux de 3,00 m standards sont compatibles avec les échafaudages fixes et avec les structures R200 et M368.
Caractéristiques techniques détaillées :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d'accès/de travail maximum : 20,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids (exemple pour la référence 04100047) :
- Hauteur hors tout : 4,3 m
- Hauteur plancher/plateforme : 3,3 m
- Poids : 422 kg
- Largeur hors tout sans stabilisateur : 3,14 m
- Largeur hors tout avec stabilisateur : 3,14 m
- Longueur hors tout sans stabilisateur : 5,3 m
- Hauteur accès/travail maximum : 5,3 m
Avantages produit :
- Large plateforme pour une meilleure ergonomie et sécurité
- Réglage précis des roues et du plancher pour une adaptation optimale
- Montage sécurisé grâce à la réhausse progressive et cadres monoblocs
- Compatibilité avec d'autres structures et plateaux standards
Conditions d’utilisation et recommandations :
- Utilisation recommandée uniquement sur sol plat pour garantir la stabilité
- Respect des charges maximales indiquées pour assurer la sécurité des utilisateurs
Le conditionnement, stockage et conservation doivent respecter les bonnes pratiques liées au matériel en acier galvanisé, en veillant à un stockage à l'abri de l'humidité excessive pour préserver la qualité du produit.
Cette tour d’échafaudage est adaptée pour les interventions en hauteur nécessitant une plateforme stable, sécurisée et modulable, notamment dans le bâtiment, la maintenance industrielle et les travaux nécessitant une grande surface de travail en hauteur.
Le montage des niveaux supérieurs s’effectue en emboîtant les cadres de tour, puis en reliant ces cadres avec les garde-corps de sécurité sur chaque face opposée. Les planchers sont installés au premier niveau, puis les niveaux supérieurs sont montés en manœuvrant les planchers à l’aide de cordes si nécessaire. Le dernier niveau est monté en installant des montants d’un mètre, sécurisés par des sous-lisses et lisses tout autour.
Les stabilisateurs sont fixés selon la hauteur du plancher et le modèle de tour, en respectant les positions recommandées à 45° dans chaque angle de la tour. Ils sont assemblés avec des tubes complémentaires et goupilles.
L’utilisation de la tour roulante est prévue sur sol plat uniquement. La plateforme large de 290 x 290 cm permet de manipuler des objets encombrants, stocker du matériel et intervenir sur une surface plafond importante. Les roues de 200 mm à réglage milimétrique et le plancher réglable tous les mètres assurent un ajustement précis sur toutes les surfaces et pour toute hauteur plafond jusqu’à 20,30 mètres.
En cas de fonctionnement non conforme, il est interdit d’utiliser une tour non montée verticalement ou suivant les instructions, d’augmenter la hauteur au-delà de celle autorisée, d’utiliser des composants autres que ceux fournis, ou d’utiliser la tour à usage grand public.
Le résultat attendu est une plateforme stable, sécurisée et modulable, offrant un accès en hauteur jusqu’à 20,3 mètres, avec une surface d’intervention plafond de 11,5 m², adaptée aux interventions nécessitant une grande surface de travail en hauteur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la capacité de charge maximale de la Tour Generis 900 ?
La charge maximale admissible est de 200 kg/m² pour la plateforme, avec une charge maximale par roue de 800 kg, ce qui permet une utilisation intensive en toute sécurité.
Quelles sont les conditions d’utilisation recommandées pour cet échafaudage roulant ?
La Tour Generis 900 doit être utilisée uniquement sur sol plat afin d’assurer sa stabilité. Il est interdit de l’utiliser sur des surfaces inclinées ou irrégulières.
Comment se déroule le montage de la tour pour garantir la sécurité ?
Le montage s’effectue mètre par mètre grâce à une réhausse progressive. Les cadres monoblocs facilitent l’assemblage et les stabilisateurs doivent être positionnés selon les hauteurs indiquées. Il est impératif de respecter les instructions fournies, notamment la fixation des diagonales horizontales et des garde-corps sur chaque niveau.
Quels dispositifs assurent la stabilité et la sécurité de la plateforme ?
La tour est équipée de roues de 200 mm à réglage millimétrique avec freins pour immobiliser la structure. Des stabilisateurs sont installés à 45° dans chaque angle selon la hauteur de travail, complétés par des bras de force et de renfort. Le respect du décret 2004/924 garantit la conformité aux exigences de sécurité.
Quels sont les éléments compatibles avec la Tour Generis 900 ?
Les plateaux standards de 3,00 m sont compatibles avec cette tour ainsi qu’avec les structures R200 et M368, offrant une flexibilité d’usage et de montage avec d’autres échafaudages fixes.
Quelle est la hauteur maximale d’accès et de travail avec cette tour ?
La hauteur maximale d’accès et de travail est de 20,3 mètres, avec un plancher réglable tous les mètres pour un ajustement précis à la hauteur souhaitée.
