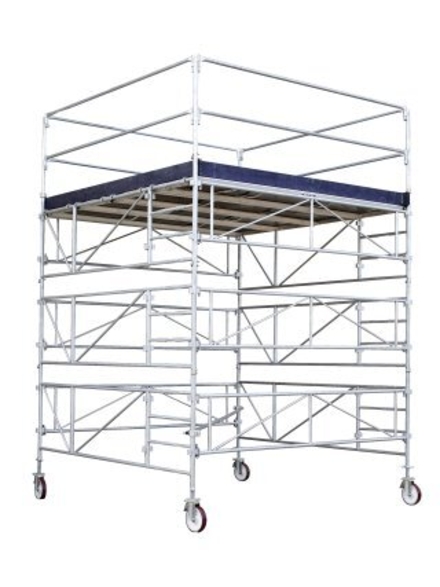

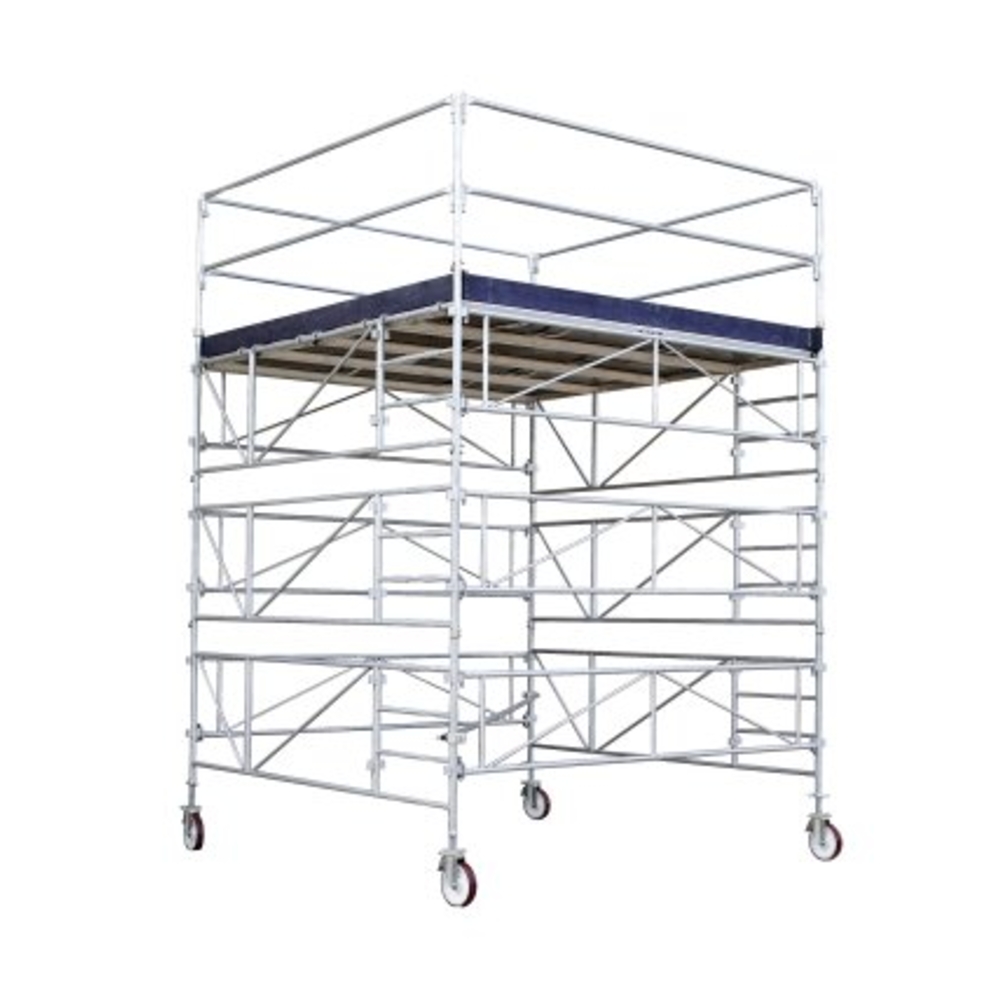

ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 6.30M - TUBESCA COMABI - 04100030
Référence : T02504100030
Découvrez ÉCHAFAUDAGE ROULANT GENERIS TOUR 900 - 6.30M - TUBESCA COMABI - 04100030 disponible à l'achat
- Large plateforme pour objets encombrants
- Hauteur de travail maxi 6.30 mètres
- Plancher ajustable pour toutes surfaces
- Assemblage simplifié avec cadres monoblocs
- Compatible avec plusieurs structures d'échafaudage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La Tour Generis 900 en acier galavanisé a une large plateforme de 290 x 290 cm, ce qui permettra de manipuler des objets encombrants, de stocker du matériel ou d'intervenir sur une surface plafond de 11,5 m2. De plus, ses roues de 200 mm à réglage milimétrique, son plancher réglable tous les mètres permettront à cette plateforme un ajustement sur toutes les surfaces et pour toute hauteur plafond jusqu'à 20,30 mètres.
- Assemblage simplifié grâce aux cadres monoblocs.
- Réhausse mètre par mètre pour un montage en complète sécurité.
- Plateaux 3,00 m standards compatibles avec nos échafaudages fixes.
- Compatible avec structures R200 et M368.
Le système est équipé de roues de 200 mm à réglage milimétrique et d’un plancher réglable tous les mètres, ce qui permet un ajustement précis sur toutes les surfaces et pour toute hauteur de plafond jusqu’à 20,30 mètres. L’assemblage est simplifié grâce à des cadres monoblocs, et la réhausse se fait mètre par mètre pour garantir un montage en toute sécurité.
Les plateaux de 3,00 m standards sont compatibles avec les échafaudages fixes de la marque, ainsi qu’avec les structures R200 et M368.
Caractéristiques techniques principales :
- Usage : intensif
- Utilisation : sol plat
- Hauteur d’accès/travail maximale : 20,3 m
- Matière : acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 2 ans
- Conforme au décret 2004/924
Dimensions et poids pour la référence 04100030 (Tour 900 - 6,30 m) :
- Hauteur hors tout : 5,3 m
- Hauteur plancher/plateforme : 4,3 m
- Poids : 547 kg
- Largeur hors tout sans stabilisateurs : 3,14 m
- Largeur hors tout avec stabilisateurs : 3,14 m
- Longueur hors tout : 3,14 m
- Hauteur accès/travail maximale : 6,3 m
Avantages produit :
- Large surface de travail pour une meilleure ergonomie
- Réglage précis des roues pour une stabilité optimale
- Montage sécurisé avec réhausse progressive
- Compatibilité avec d’autres structures et plateaux standards
Le stockage et la conservation doivent respecter les conditions habituelles pour les équipements en acier galvanisé afin de préserver la qualité et la durabilité du produit.
Le montage commence par la fixation du garde-corps sur le cadre de tour, puis l’assemblage du premier niveau en positionnant les cadres de tour et les garde-corps face à face. Les pieds à roues sont insérés, une diagonale horizontale est fixée à chaque niveau, et les roues sont immobilisées par des freins. Le réglage de niveau s’effectue sur le plan horizontal et longitudinal en agissant sur les pieds à vérins.
Les niveaux supérieurs sont montés en emboîtant les cadres de tour, puis en reliant ces cadres avec les garde-corps de sécurité. Les planchers sont installés à chaque niveau, et les éléments de montage sont passés de main à main par les monteurs ou hissés à la corde pour les niveaux supérieurs. Le plateau supérieur à trappe est hissé manuellement ou avec des cordes.
Les stabilisateurs sont fixés selon la hauteur du plancher et le type de tour, et positionnés à 45° dans chaque angle de la tour pour assurer la stabilité. Le dernier niveau est monté en installant des montants d’un mètre, puis en sécurisant ce niveau avec des sous-lisses et des lisses tout autour.
En cas de fonctionnement non conforme, il est interdit d’utiliser une tour roulante non montée verticalement, non montée selon les instructions, ou à usage grand public.
Le résultat attendu est une plateforme de travail stable, ajustée précisément en hauteur et en niveau, permettant d’intervenir en hauteur jusqu’à 20,30 mètres sur une surface de travail plafond importante.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la capacité de charge maximale de l'échafaudage Generis 900 ?
La charge maximale admissible uniformément répartie est de 200 kg/m². La charge maximale par roue, incluant le poids de la structure, est de 800 kg. Ces valeurs garantissent une utilisation sécurisée dans le cadre d’un usage intensif sur sol plat.
Comment s’adapte l’échafaudage aux différentes hauteurs et surfaces de travail ?
Le plancher est réglable tous les mètres et les roues de 200 mm disposent d’un réglage milimétrique permettant un ajustement précis sur toutes les surfaces. La hauteur d’accès ou de travail maximale est de 6,3 mètres pour cette référence, avec une hauteur plafond possible jusqu’à 20,30 mètres grâce à la réhausse mètre par mètre.
Quelles sont les consignes essentielles pour le montage sécurisé de la tour roulante ?
Le montage doit être réalisé sous la direction d’une personne compétente et par des travailleurs formés, en respectant les instructions fournies. Il est interdit d’utiliser la tour si elle n’est pas montée verticalement, si elle ne suit pas les instructions COMABI ou si elle est utilisée à usage grand public. La fixation des stabilisateurs et le bon clavettage des éléments sont indispensables pour garantir la stabilité.
Quels éléments garantissent la stabilité de la tour roulante Generis 900 ?
La stabilité est assurée par la fixation de stabilisateurs positionnés à 45° dans chaque angle de la tour selon la hauteur du plancher et le type de tour. Les roues sont immobilisées par des freins et le réglage des pieds à vérins permet de niveler la plateforme horizontalement et longitudinalement.
Quels sont les critères techniques à vérifier pour choisir cet échafaudage roulant ?
Il faut vérifier la compatibilité avec la surface d’utilisation (sol plat), la capacité de charge (200 kg/m²), la hauteur d’accès maximale (6,3 m pour ce modèle), la matière (acier galvanisé) et la conformité au décret 2004/924. La présence de cadres monoblocs facilite l’assemblage et la compatibilité avec d’autres structures (R200, M368) est un avantage pour modularité.
