ECHAFAUDAGE ROULANT TOTEM BOX 180 - 3.85M - TUBESCA COMABI - 26403620
Référence : T02526403620
Découvrez ECHAFAUDAGE ROULANT TOTEM BOX 180 - 3.85M - TUBESCA COMABI - 26403620 disponible à l'achat
- Échafaudage roulant en aluminium léger et robuste
- Hauteur de travail maximum 3.85M
- Plinthes amovibles sans vis ni outils pour un montage rapide
- Roues de 200 mm pour une mobilité sur chantiers encombrés
- Stabilisateurs réglables pour s'adapter à toutes les hauteurs
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

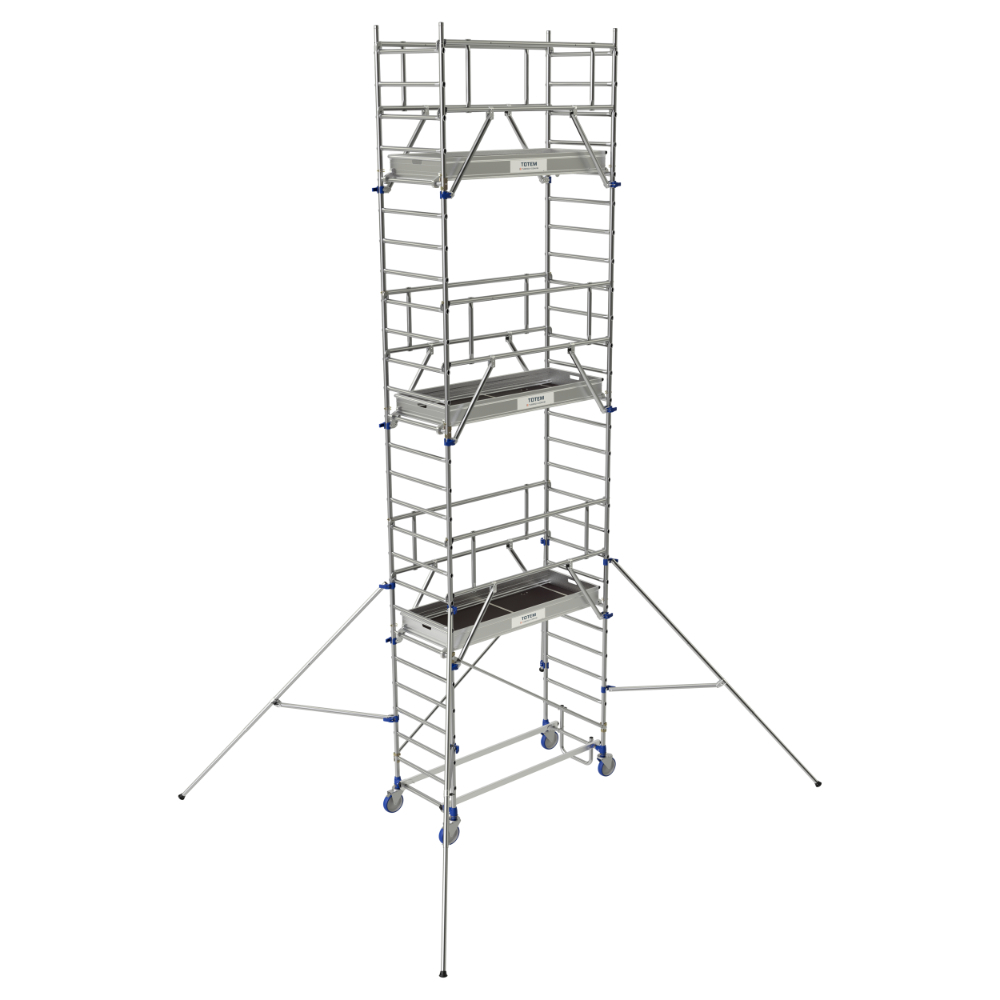

Le Totem 2 box 180 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.

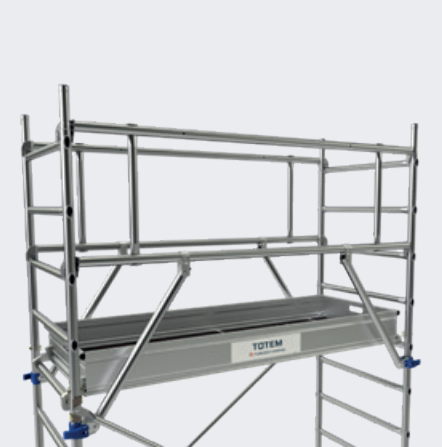

La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Description et fonctionnement :
- Système de liaison breveté Ergoblock® assurant un blocage fiable en un seul geste.
- Plinthes amovibles en aluminium de 150 mm, faciles et rapides à installer sans vis ni outils.
- Roues de 200 mm de diamètre, réglables sur 175 mm et par paliers de 12,5 mm, adaptées pour rouler sur sols encombrés.
- Liaison échelon/montant sertie, garantissant une très grande résistance grâce à des échelons ronds ovalisés aux extrémités pour empêcher la rotation.
- Garde-corps avec fixation originale et sécurisée : la partie haute s’accroche aux échelons via des pièces en aluminium moulé de forte épaisseur, les diagonales serrent le montant, le système Ergoblock® permet un serrage optimal d’une main.
- Plancher mixte aluminium/bois avec trappe d’accès par l’intérieur.
- Stabilisateurs fixés sur les montants avec le même système Ergoblock® que les garde-corps, réglables en longueur pour s’adapter à la hauteur.
- Traverses équipées de mâchoires crantées qui se placent automatiquement autour des échelons pour une liaison fiable.
- Décalage de niveau intégré.
Caractéristiques techniques :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d'accès/de travail maxi : 3,85 m (pour la version 26403640)
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004-924
- Recommandations : R 457
Dimensions et poids (version 26403640) :
- Hauteur hors tout : 5 m
- Hauteur plancher/plate-forme : 3,85 m
- Nombre de planchers : 2
- Poids : 109,9 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur d’accès/travail max : 5,85 m
Avantages produit :
- Facilité et rapidité de montage grâce au système Ergoblock® et aux plinthes sans outils.
- Grande robustesse et sécurité avec des liaisons renforcées et un système anti-rotation des échelons.
- Adaptabilité aux différents terrains grâce aux roues réglables et aux stabilisateurs ajustables.
- Conformité aux normes et certifications NF garantissant la sécurité et la qualité.
Conditionnement, stockage et conservation :
- Non spécifiés dans le document.
Certifications :
- Produit certifié NF équipements de chantier (NF096) par AFNOR Certification, conforme aux normes NF P 93-352 (PIR) et NF P 93-353 (PIRL).
Le Totem 2 Box 180 est un échafaudage roulant performant, robuste et sécurisé, idéal pour les chantiers nécessitant un équipement fiable et facile à manipuler.
L’accès aux différents niveaux s’effectue par l’intérieur de la tour via des trappes d’accès intégrées aux planchers. Le produit est élevé par hissage des éléments du côté des garde-corps une fois ceux-ci installés. Le hissage des outils ou autres éléments pendant l’utilisation se fait par les trappes d’accès des plateformes.
Le montage débute par la préparation des diagonales, puis l’assemblage de la base fixe avec échelles et diagonales. Les lisses avec berceau se fixent ensuite, en veillant à leur déverrouillage correct. Le produit doit être mis parfaitement à niveau à l’aide des roues réglables, et la verticalité de la structure doit être contrôlée avec un niveau à bulle dans les deux directions.
Les stabilisateurs se fixent sur les montants avec le système Ergoblock®, ils doivent être installés en respectant leurs positions angulaires et réglés en longueur selon la hauteur. Les plinthes amovibles se placent rapidement sans outils.
Le travail sur les plateformes n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. La charge doit être uniformément répartie, avec une personne maximum par plateau, et seule la dernière plateforme peut être chargée avec une personne dessus.
Le produit doit être utilisé strictement conformément au manuel d’instructions, sans modification, et uniquement avec les composants d’origine. Le montage, démontage et utilisation doivent être effectués par un personnel formé. Après chaque montage ou modification, les informations minimales (nom du responsable, état de la tour, charge admissible, usage intérieur, date de montage) doivent être affichées clairement sur l’échafaudage.
En cas de fonctionnement non conforme ou doute sur la stabilité, il convient de vérifier que toutes les goupilles et verrous sont bien en place, que le produit est bien à niveau et vertical, que les stabilisateurs sont correctement positionnés et que les roues sont bloquées. Toute anomalie constatée doit être corrigée avant utilisation.
Le résultat attendu est une structure stable, verticale et sécurisée, permettant un accès et un travail en hauteur jusqu’à 3,85 mètres pour cette version, avec une charge uniformément répartie respectant les limites indiquées.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les éléments spécifiques du système de liaison Ergoblock® sur cet échafaudage Totem 2 Box 180 ?
Le système Ergoblock® breveté assure un blocage fiable en un seul geste, aussi bien pour les garde-corps, les stabilisateurs que pour les plinthes amovibles. Il permet un serrage optimal et réglable d’une main, garantissant une fixation sûre et rapide sans outils.
Comment ce produit garantit-il la stabilité et la sécurité en usage chantier ?
L’échafaudage est équipé de stabilisateurs réglables en longueur, fixés sur les montants avec le système Ergoblock®, et doit impérativement être utilisé avec ces stabilisateurs pour toutes les hauteurs. La liaison échelon/montant sertie empêche la rotation des échelons, renforçant la rigidité de la structure. Les roues de 200 mm, réglables par paliers, sont adaptées aux sols encombrés.
Quelles sont les recommandations d’usage et de sécurité à respecter lors du montage et de l’utilisation ?
Le montage doit être réalisé par deux personnes formées, en respectant scrupuleusement le manuel d’instructions. L’accès aux niveaux s’effectue par l’intérieur via des trappes intégrées. Le travail n’est autorisé que sur des plateformes avec garde-corps complets (mains courantes, lisses intermédiaires, plinthes). La charge maximale uniformément répartie est de 200 kg/m², avec une personne maximum par plateau.
Quels critères techniques permettent de choisir cet échafaudage pour un usage intensif ?
Le Totem 2 Box 180 est certifié NF équipements de chantier, conforme à la norme EN 1004-1 et au décret 2004-924, garantissant sa conformité et sa sécurité. Sa structure en aluminium sertie offre une grande robustesse avec une charge maximale de 200 kg/m². Il est conçu pour un usage ultra intensif sur sols plats et en dénivelé, avec une hauteur de travail maximale de 3,85 m pour cette version.
Comment s’effectue la mise à niveau et le réglage des roues sur cet échafaudage ?
La base doit être positionnée sur un sol stable et les roues bloquées à l’aide des freins. Les roues sont réglables en hauteur sur 175 mm par paliers de 12,5 mm, ce qui permet d’adapter l’échafaudage aux irrégularités du sol. La verticalité de la structure doit être contrôlée avec un niveau à bulle dans les deux directions après montage des échelles et lisses.
