ECHAFAUDAGE ROULANT TOTEM BOX 180 - 5.85M - TUBESCA COMABI - 26403640
Référence : T02526403640
Découvrez ECHAFAUDAGE ROULANT TOTEM BOX 180 - 5.85M - TUBESCA COMABI - 26403640 disponible à l'achat
- Échafaudage en aluminium certifié NF
- Hauteur de travail maximum 5.85M
- Roues de 200 mm adaptées aux sols encombrés
- Plancher avec trappe d'accès intégrée
- Stabilisateurs réglables pour une meilleure sécurité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

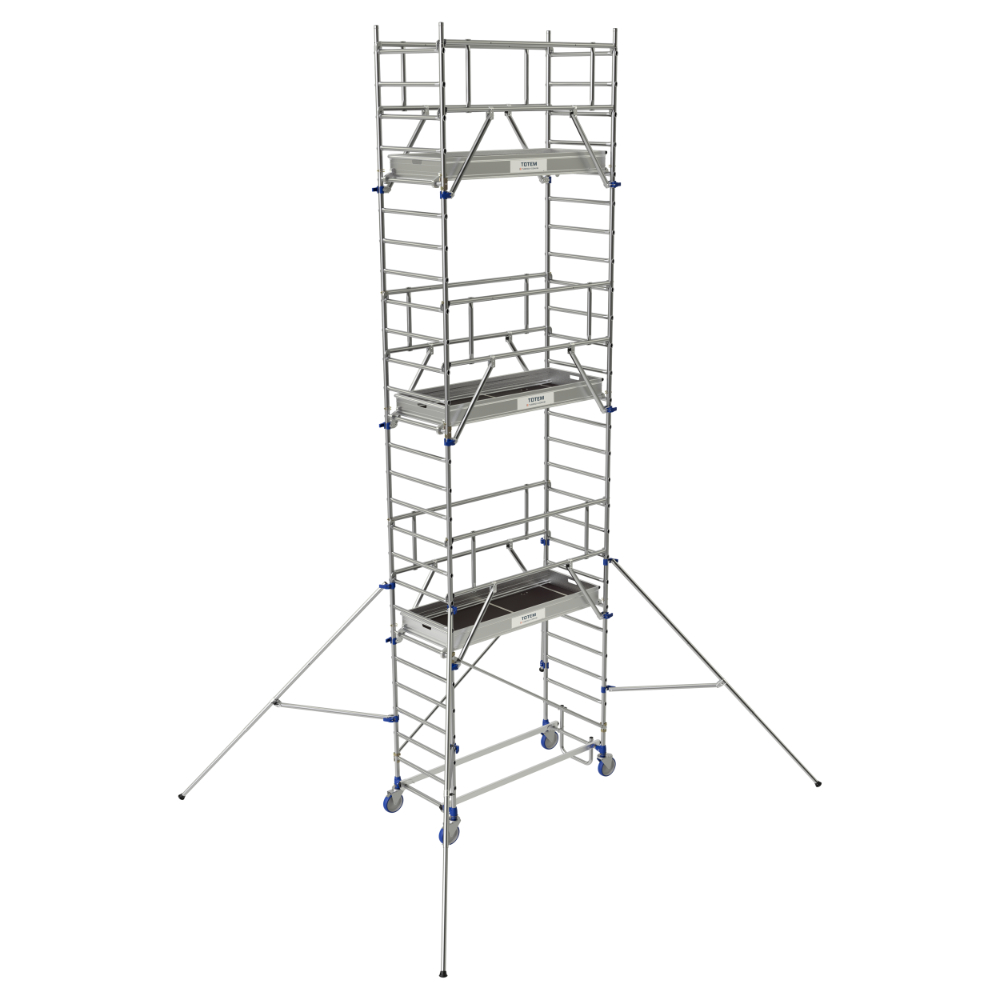

Le Totem 2 box 180 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Ce modèle se distingue par son système de liaison breveté Ergoblock®, qui permet un blocage fiable en un seul geste. La liaison entre les échelons et les montants est sertie, assurant une résistance élevée grâce à des échelons ovalisés aux extrémités pour éviter toute rotation. Les garde-corps s’installent facilement et en toute sécurité avec des pièces en aluminium moulé de forte épaisseur, les diagonales venant serrer les montants. Le système Ergoblock® assure un serrage optimal et s’utilise d’une seule main.
Le plancher combiné aluminium/bois est équipé d’une trappe d’accès par l’intérieur, facilitant les déplacements en hauteur. Les stabilisateurs se fixent également grâce au système Ergoblock® et sont réglables en longueur pour s’adapter à la hauteur de travail. Les traverses disposent de mâchoires crantées qui s’accrochent automatiquement aux échelons pour une liaison fiable.
Les roues de gros diamètre (200 mm) sont réglables sur une plage de 175 mm par pas de 12,5 mm, ce qui permet une bonne mobilité même sur des sols encombrés. Un décalage de niveau est intégré pour une meilleure stabilité.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d'accès/de travail maximale : 5,85 m
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004-924
- Recommandations : R 457
Dimensions et poids spécifiques au modèle 5,85 m :
- Hauteur hors tout : 5,85 m
- Hauteur plancher/plate-forme : 3,85 m
- Nombre de planchers : 2
- Poids : 109,9 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur d’accès/travail maximum : 5,85 m
Le produit est certifié NF par AFNOR Certification, garantissant sa conformité aux normes de sécurité et de qualité en vigueur pour les équipements de chantier.
Le Totem 2 Box 180 est un échafaudage performant, robuste et ergonomique, adapté aux chantiers nécessitant une mobilité aisée et une sécurité renforcée, avec des éléments modulables sans outil pour un montage rapide.
Le montage s’effectue par deux personnes, en commençant par l’assemblage de la base fixe avec diagonales, puis en installant les échelles et les lisses avec berceau. Les éléments sont hissés par le côté des garde-corps une fois ceux-ci mis en place. L’accès aux différents niveaux se fait par l’intérieur de la tour via des trappes d’accès intégrées aux planchers.
Les stabilisateurs doivent être installés en respectant leurs positions angulaires selon les schémas fournis, et ils sont réglables en longueur pour s’adapter à la hauteur de travail. Les plinthes amovibles se fixent rapidement sans outils.
L’échafaudage est utilisé sur sols plats ou en dénivelé, avec un réglage possible des roues pour assurer la mobilité même sur des sols encombrés. Le travail sur les plateformes est autorisé uniquement si les garde-corps complets sont installés, comprenant mains courantes, lisses intermédiaires et plinthes.
En cas de dysfonctionnement ou de montage non conforme, il est impératif de vérifier que toutes les goupilles et verrous sont bien en place, que la structure est verticale et que les stabilisateurs sont correctement positionnés. Le produit doit être monté et démonté uniquement par du personnel formé aux instructions spécifiques.
Après montage ou modification, une étiquette doit être apposée sur la tour, visible depuis le sol, indiquant notamment le nom de la personne responsable, la date d’assemblage, la classe de charge, la charge uniformément répartie, et si l’échafaudage est destiné uniquement à un usage intérieur.
L’échafaudage est destiné à un usage intensif, avec une charge maximale répartie sur la plateforme, et un seul opérateur par niveau, la personne devant se trouver uniquement sur le dernier niveau chargé.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes et certifications auxquelles répond l’échafaudage Totem Box 180 ?
L’échafaudage est certifié NF par AFNOR Certification, attestant de sa conformité à la norme NF EN 1004-1 et au référentiel NF 096. Il respecte également le décret 2004-924 et les recommandations R 457, garantissant la sécurité et la qualité pour un usage en chantier.
Quels sont les critères de charge et de sécurité à respecter lors de l’utilisation ?
La charge maximale admissible est de 200 kg/m² uniformément répartis, avec un point de charge de 150 kg sur un seul plateau chargé. Un seul opérateur est autorisé par niveau, uniquement sur le dernier plateau chargé. L’utilisation des stabilisateurs est obligatoire à toutes les hauteurs, et le travail sur plateforme n’est permis qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Comment se caractérise le système de liaison breveté Ergoblock® ?
Le système Ergoblock® permet un blocage fiable en un seul geste, utilisable d’une main avec un réglage pour assurer un serrage optimal. Il est utilisé pour la fixation des garde-corps, des stabilisateurs et autres éléments, assurant une liaison sûre et rapide sans outil.
Quelles sont les spécificités techniques qui facilitent la mobilité et la stabilité sur chantier ?
Les roues de 200 mm de diamètre sont réglables sur une plage de 175 mm par pas de 12,5 mm, adaptées aux sols encombrés. Les stabilisateurs sont réglables en longueur pour s’adapter à la hauteur de travail et doivent être positionnés selon des angles précis pour garantir la stabilité. Un décalage de niveau est intégré pour compenser les sols irréguliers.
Quelles sont les recommandations pour le montage et l’utilisation sécurisée de cet échafaudage ?
Le montage doit être réalisé par deux personnes formées, en suivant rigoureusement le manuel d’instructions. L’équipement doit être mis à niveau à l’aide d’un niveau, avec les roues bloquées avant utilisation. Tous les composants doivent être en bon état, correctement verrouillés et les stabilisateurs installés selon les schémas fournis. L’accès aux différents niveaux se fait par l’intérieur via des trappes intégrées aux planchers.
Comment s’assurer de la conformité et de la sécurité après montage ?
Après assemblage ou modification, une étiquette visible depuis le sol doit indiquer le nom du responsable, la date d’assemblage, la classe de charge, la charge uniformément répartie, et préciser si l’échafaudage est destiné uniquement à un usage intérieur. Toute anomalie de montage ou dysfonctionnement doit être corrigé avant utilisation.
