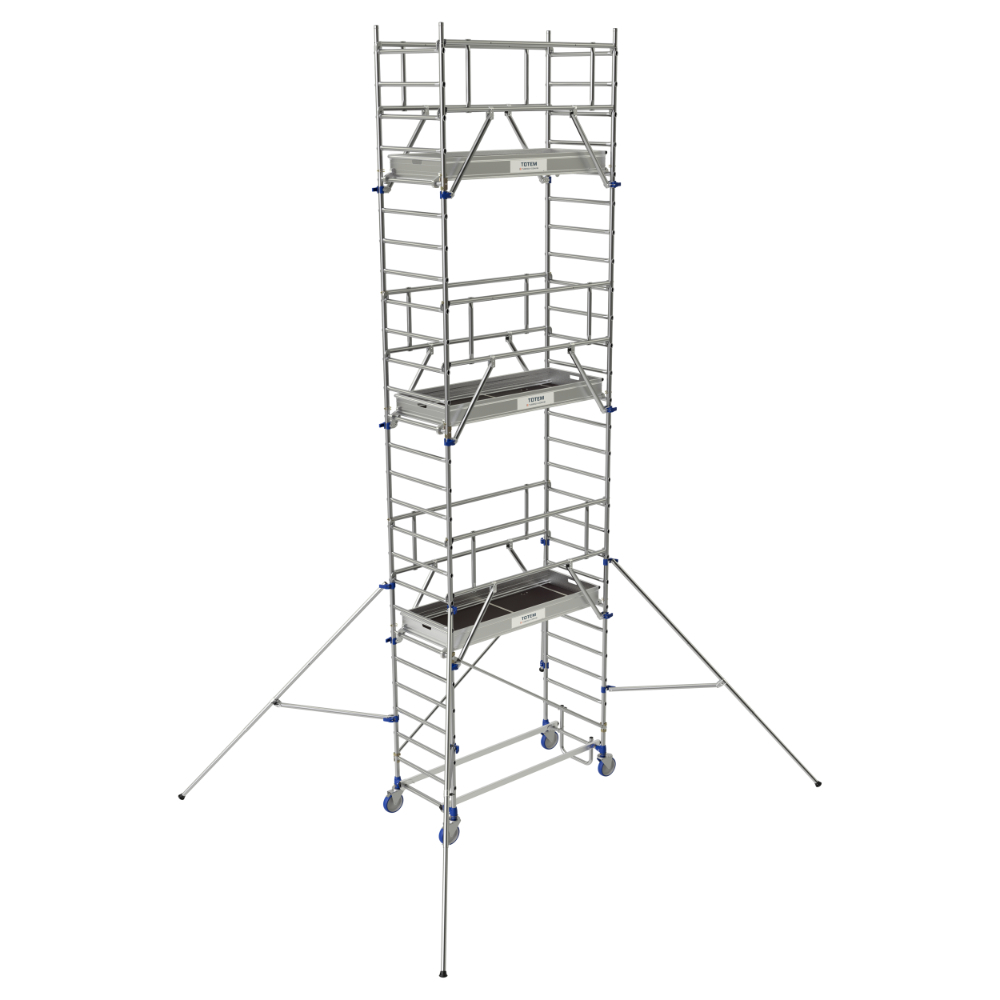

ECHAFAUDAGE ROULANT TOTEM BOX 180 - 7.85M - TUBESCA COMABI - 26403660
Référence : T02526403660
Découvrez ECHAFAUDAGE ROULANT TOTEM BOX 180 - 7.85M - TUBESCA COMABI - 26403660 disponible à l'achat
- Échafaudage en aluminium certifié NF
- Hauteur de travail maximum 7.85M
- Roues réglables pour une meilleure mobilité
- Stabilisateurs adaptables en fonction de la hauteur
- Plancher équipé d'une trappe d'accès intégrée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Totem 2 box 180 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le système de liaison breveté Ergoblock® assure un blocage fiable en un seul geste, facilitant le montage et le démontage. La liaison entre les échelons et les montants est sertie, avec des échelons ovalisés aux extrémités pour éviter toute rotation. Les garde-corps se fixent simplement grâce à des pièces en aluminium moulé de forte épaisseur, avec un serrage réglable via le système Ergoblock®.
Le plancher aluminium/bois est équipé d’une trappe d’accès par l’intérieur pour plus de praticité. Les stabilisateurs, également fixés avec le système Ergoblock®, sont réglables en longueur pour s’adapter à la hauteur et assurer la stabilité. Les traverses possèdent des mâchoires crantées qui s’enclenchent automatiquement autour des échelons, garantissant une liaison fiable.
Les roues de grand diamètre (200 mm) sont conçues pour faciliter le déplacement sur des sols encombrés, avec un réglage possible sur 175 mm par pas de 12,5 mm. Le produit intègre un décalage de niveau pour s’adapter aux terrains irréguliers.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d'accès/travail maxi : 9,85 m
- Matière : Aluminium
- Charge maxi : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004/924
- Recommandations : R 457
Dimensions et poids pour la référence 26403660 (7,85 m hors tout) :
- Hauteur plancher/plate-forme : 5,85 m
- Nombre de planchers : 3
- Poids : 145,8 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur d’accès/travail max : 7,85 m
Le Totem 2 Box 180 est certifié NF par AFNOR Certification, conforme à la norme NF P 93-352 et au référentiel NF096, garantissant la conformité aux exigences de sécurité pour les équipements de chantier.
Ce produit se distingue par sa simplicité de montage, sa robustesse, sa mobilité sur chantier et son adaptabilité à différents terrains grâce à ses roues réglables et ses stabilisateurs ajustables. Il est adapté aux professionnels recherchant un échafaudage performant, fiable et sécurisé pour des travaux en hauteur.
L’assemblage commence par la préparation et la fixation des diagonales, puis le montage de la base fixe avec échelles et lisses. Les stabilisateurs doivent toujours être installés en respectant leurs positions angulaires. Le réglage de la hauteur des roues s’effectue par pas de 12,5 mm pour assurer la mise à niveau de la structure. La verticalité de l’échafaudage doit être vérifiée à l’aide d’un niveau dans les deux directions après montage des échelles et des lisses.
L’accès aux différents niveaux se fait par l’intérieur de la tour via des trappes d’accès intégrées aux planchers. Le hissage des éléments pour l’élévation du produit s’effectue par le côté des garde-corps une fois ceux-ci installés. Pendant l’utilisation, les outils ou autres éléments peuvent être hissés par les trappes d’accès des plateformes.
L’échafaudage est destiné à un usage intensif en extérieur ou intérieur, sur sols plats ou en dénivelé. Il doit être utilisé conformément au manuel sans modification, avec un seul utilisateur par plateforme et en respectant les limites de charge uniformément réparties. Le travail sur une plateforme n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après montage ou modification, des informations doivent être affichées clairement à la base de l’échafaudage : nom et coordonnées de la personne responsable, état de préparation à l’usage, classe de charge, usage intérieur uniquement ou non, et date d’assemblage.
En cas de fonctionnement non conforme, il est impératif de vérifier que tous les éléments de liaison sont bien verrouillés, que les stabilisateurs sont correctement positionnés, que les roues sont bloquées, et que la structure est bien verticale avant utilisation.
Ce résumé est strictement basé sur les instructions d’usage présentes dans les documents fournis, notamment la notice de montage et la fiche produit.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales du système de liaison Ergoblock® sur l’échafaudage Totem 2 Box 180 ?
Le système Ergoblock® breveté assure un blocage fiable en un seul geste pour les garde-corps, stabilisateurs et autres éléments. Il permet un serrage réglable et une fixation sûre grâce à des pièces en aluminium moulé de forte épaisseur. Ce système facilite le montage et le démontage tout en garantissant la stabilité de la structure.
Comment se réalise la mise à niveau et le réglage des roues sur cet échafaudage roulant ?
Les roues de 200 mm de diamètre sont réglables en hauteur sur 175 mm par pas de 12,5 mm pour adapter l’échafaudage aux sols en dénivelé. Le frein doit être bloqué avant la mise à niveau, qui se contrôle avec un niveau à bulle pour vérifier la verticalité dans les deux directions après montage des échelles et lisses.
Quels sont les éléments de sécurité intégrés pour prévenir la rotation des échelons ?
La liaison échelon/montant est sertie, avec des échelons ovalisés aux extrémités avant traversée du montant, ce qui crée un effet anti-rotation. Cette technologie assure une résistance élevée et une stabilité renforcée de l’échafaudage.
Quelles sont les exigences normatives et réglementaires auxquelles répond ce produit ?
L’échafaudage est certifié NF par AFNOR Certification, conforme à la norme EN 1004-1, au décret 2004-924 et au référentiel NF096. Il respecte également la norme NF P 93-352 relative aux équipements de chantier. L’utilisation doit être conforme aux réglementations nationales et au manuel d’instructions fourni.
Quelles sont les consignes essentielles à respecter lors du montage et de l’utilisation ?
Le montage doit être réalisé à deux personnes, en suivant strictement le manuel. Les stabilisateurs doivent toujours être installés selon leurs positions angulaires. L’accès aux niveaux se fait par l’intérieur via des trappes intégrées. Un seul utilisateur est autorisé par plateforme, avec un garde-corps complet (mains courantes, lisses intermédiaires, plinthes). L’échafaudage ne doit pas être modifié et doit être utilisé uniquement selon le manuel.
Comment les stabilisateurs contribuent-ils à la stabilité en fonction de la hauteur ?
Les stabilisateurs se fixent sur les montants avec le système Ergoblock® et sont réglables en longueur pour s’adapter à la hauteur de travail. Leur position angulaire doit être respectée pour garantir la stabilité, notamment sur sols en dénivelé, conformément aux règles de montage.
Dans quels contextes professionnels cet échafaudage est-il le plus adapté ?
Le Totem 2 Box 180 est conçu pour un usage ultra intensif sur sols plats et en dénivelé, intérieur ou extérieur. Sa robustesse, sa mobilité grâce aux roues réglables et sa stabilité assurée par les stabilisateurs le rendent adapté aux chantiers exigeants nécessitant une hauteur de travail jusqu’à 7,85 m en version standard.
