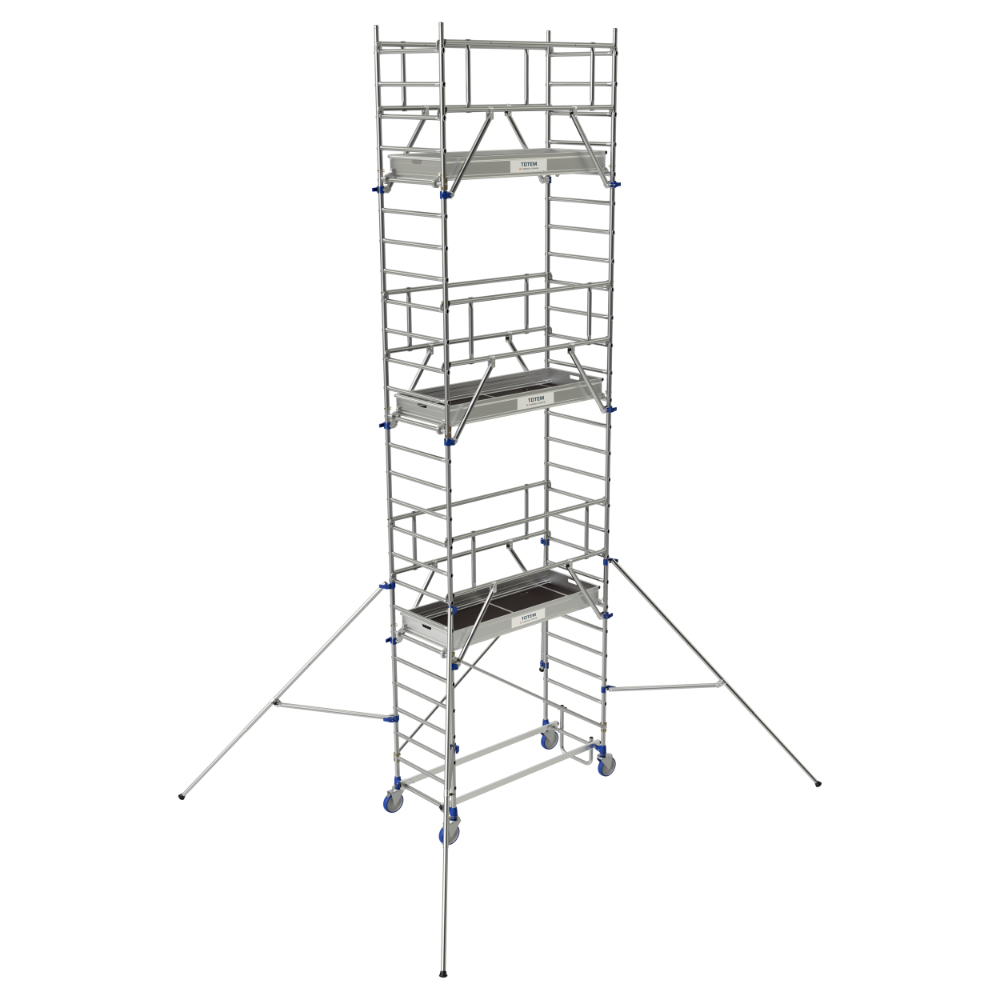

ECHAFAUDAGE ROULANT TOTEM BOX 180 - 8.85M - TUBESCA COMABI - 26403670
Référence : T02526403670
Découvrez ECHAFAUDAGE ROULANT TOTEM BOX 180 - 8.85M - TUBESCA COMABI - 26403670 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum 8.85M
- Plinthes amovibles sans vis ni outils nécessaires
- Roues réglables pour une meilleure mobilité
- Stabilisateurs adaptables pour une sécurité optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Totem 2 box 180 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le système de liaison breveté Ergoblock® assure un blocage fiable en un seul geste, simplifiant et sécurisant le montage. La liaison entre les échelons et les montants est sertie, garantissant une grande résistance grâce à des échelons ronds ovalisés aux extrémités pour empêcher leur rotation. Les garde-corps se fixent facilement et solidement par des pièces en aluminium moulé de forte épaisseur, avec un serrage réglable d’une main via le système Ergoblock®.
Le plancher combiné aluminium/bois est équipé d’une trappe d’accès intérieure pour faciliter les déplacements. Les stabilisateurs, fixés sur les montants avec le même système Ergoblock®, sont réglables en longueur pour s’adapter à la hauteur et intègrent un décalage de niveau.
Les traverses possèdent des mâchoires crantées qui s’enclenchent automatiquement autour des échelons, assurant une liaison fiable. Les roues de gros diamètre (200 mm) sont réglables sur 175 mm par pas de 12,5 mm et conçues pour rouler sur des sols encombrés, garantissant une bonne mobilité sur tous les types de chantiers.
Dimensions et poids pour la version 8,85 m (référence 26403670) :
- Hauteur hors tout : 8,85 m
- Hauteur plancher/plate-forme : 6,85 m
- Nombre de planchers : 3
- Poids : 161 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 5,3 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,95 m
- Hauteur d’accès/travail maximale : 8,85 m
Ce produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant sa conformité aux normes de sécurité et de qualité pour les équipements de chantier.
En résumé, le Totem 2 Box 180 est un échafaudage roulant robuste, facile à monter, sécurisé et adapté aux travaux en hauteur sur sols plats ou en pente, avec des composants innovants pour une utilisation pratique et sûre.
L’accès aux différents niveaux se fait par l’intérieur de la tour via des trappes d’accès intégrées aux planchers. Le hissage des éléments pour l’élévation se fait du côté des garde-corps une fois ceux-ci installés, tandis que le hissage des outils ou autres éléments pendant l’utilisation se réalise par les trappes des plateformes.
Les stabilisateurs sont obligatoires à toutes les hauteurs et doivent être installés en respectant leurs positions angulaires, avec un réglage en longueur adapté à la hauteur de travail. Les roues sont réglables en hauteur par pas de 12,5 mm sur 175 mm, et le produit doit être mis à niveau avant utilisation.
Le travail sur les planchers est autorisé uniquement lorsque les garde-corps complets sont en place, comprenant mains courantes, lisses intermédiaires et plinthes. La charge doit être uniformément répartie, avec une seule personne par plancher, et seule la dernière plateforme peut être chargée avec une personne dessus.
Après montage ou modification, des informations doivent être affichées clairement sur la tour, indiquant notamment la personne responsable, la date d’assemblage, la classe de charge, et si l’échafaudage est prêt à l’usage ou destiné uniquement à un usage intérieur.
En cas de fonctionnement non conforme, il est impératif de vérifier que toutes les goupilles et verrous sont en place, que le produit est bien mis à niveau et que les stabilisateurs sont correctement positionnés. Toute utilisation doit respecter strictement les consignes d’assemblage et d’utilisation pour garantir la stabilité et la sécurité lors des travaux en hauteur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes et certifications associées à cet échafaudage roulant Totem 2 Box 180 ?
Ce produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant sa conformité à la norme EN 1004-1 et au décret 2004-924. La marque NF atteste la conformité du produit aux exigences de sécurité et qualité pour les équipements de chantier.
Quels sont les critères de charge et de stabilité à respecter pour l’utilisation du Totem 2 Box 180 ?
L’échafaudage est classé usage ultra intensif avec une charge maximale admissible de 200 kg/m² uniformément répartie. Une seule personne est autorisée par plancher, et seul le dernier plateau peut être chargé avec une personne dessus. L’emploi des stabilisateurs est obligatoire à toutes les hauteurs, avec un réglage en longueur adapté à la hauteur de travail.
Comment assurer la sécurité et la stabilité lors du montage et de l’utilisation ?
Le montage et démontage doivent être réalisés par deux personnes formées aux instructions spécifiques. Le montage suit un ordre précis, avec vérification systématique de la verticalité à l’aide d’un niveau. Les stabilisateurs doivent être installés en respectant leurs positions angulaires. Le travail sur les planchers n’est autorisé qu’avec un garde-corps complet (mains courantes, lisses intermédiaires et plinthes).
Quels sont les systèmes techniques spécifiques qui garantissent la solidité et la facilité d’usage ?
Le système breveté Ergoblock® permet un blocage fiable en un seul geste pour les liaisons garde-corps et stabilisateurs. La liaison échelon/montant est sertie avec des échelons ovalisés empêchant la rotation. Les plinthes amovibles se fixent sans vis ni outils. Les roues de 200 mm sont réglables tous les 12,5 mm sur 175 mm, adaptées aux sols encombrés.
Quelles sont les précautions d’utilisation à respecter sur chantier ?
L’échafaudage doit être installé sur sol plat ou en dénivelé, avec les roues bloquées par frein. L’accès aux différents niveaux se fait par l’intérieur via des trappes intégrées aux planchers. La charge doit être uniformément répartie. Après montage ou modification, une étiquette doit indiquer la personne responsable, la date d’assemblage, la classe de charge, et si l’échafaudage est prêt à l’usage ou réservé à un usage intérieur.
