ECHAFAUDAGE ROULANT TOTEM BOX 250 - 3.85M - TUBESCA COMABI - 26403720
Référence : T02526403720
Découvrez ECHAFAUDAGE ROULANT TOTEM BOX 250 - 3.85M - TUBESCA COMABI - 26403720 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum 3.85M
- Roues réglables pour une meilleure mobilité
- Charge maximale de 200 kg/m² pour une utilisation intense
- Stabilisateurs ajustables pour une sécurité optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

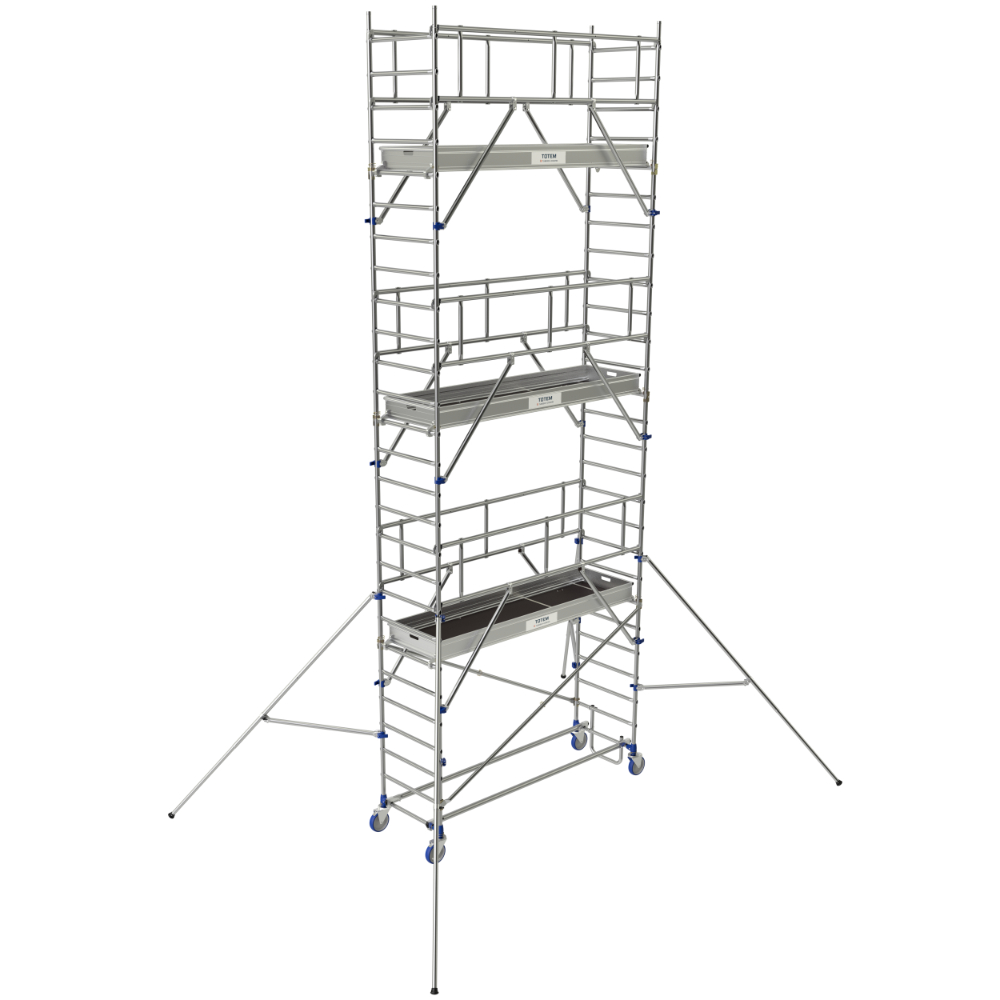

Le Totem 2 Box 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Ce produit répond aux normes EN 1004-1 et au décret 2004-924, ainsi qu’aux recommandations R 457. Il est certifié NF par l’organisme AFNOR Certification.
Le système de liaison breveté Ergoblock® assure un blocage fiable en un seul geste, simplifiant le montage et garantissant la sécurité. La liaison entre les échelons et les montants est sertie, avec des échelons ronds ovalisés aux extrémités pour empêcher la rotation. Les garde-corps se fixent facilement et solidement grâce à des pièces en aluminium moulé de forte épaisseur et un serrage réglable via le système Ergoblock®.
Le plancher est en aluminium/bois et comprend une trappe d’accès par l’intérieur pour faciliter les déplacements. Les stabilisateurs se fixent sur les montants avec le même système Ergoblock® que les garde-corps et sont réglables en longueur pour s’adapter à la hauteur. Un décalage de niveau est intégré pour une meilleure stabilité.
Les traverses sont équipées de mâchoires crantées qui s’emboîtent automatiquement autour des échelons, garantissant une liaison très fiable. Les roues de 200 mm de diamètre, à blocage réglable sur 175 mm par pas de 12,5 mm, sont conçues pour rouler aisément sur des sols encombrés, ce qui facilite la mobilité sur tous types de chantiers.
Dimensions et poids pour la version 3,85 m (réf. 26403740) :
- Hauteur hors tout : 3,85 m
- Hauteur plancher/plate-forme : 3,85 m
- Nombre de planchers : 2
- Poids : 129,6 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 4,3 m
- Longueur hors tout sans stabilisateurs : 2,81 m
- Longueur hors tout avec stabilisateurs : 4,6 m
- Hauteur d’accès/travail max : 5,85 m
Ce produit est conçu pour garantir confort, sécurité et facilité d’utilisation sur les chantiers, avec des composants robustes et un montage rapide sans outils. Il est particulièrement adapté aux travaux nécessitant une mobilité aisée et une stabilité optimale sur sols variés.
L’accès aux différents niveaux s’effectue par l’intérieur de la tour via des trappes intégrées aux planchers, qui permettent aussi le passage d’outils ou d’éléments lors de l’utilisation. Le hissage des éléments pour augmenter la hauteur se fait du côté des garde-corps une fois ceux-ci installés.
Les stabilisateurs doivent toujours être montés en respectant leurs positions angulaires et réglés en longueur pour s’adapter à la hauteur de la tour. Ils sont obligatoires à toutes les hauteurs de la tour mobile. La verticalité de la structure doit être vérifiée à l’aide d’un niveau dans les deux directions après montage des échelles et des lisses.
L’utilisation est prévue sur sol plat ou en dénivelé, avec un réglage des roues possible tous les 12,5 mm sur 175 mm. Le produit est destiné à un usage intensif et doit être utilisé conformément aux réglementations nationales et au manuel d’instructions, sans modification.
Le travail sur un plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. Après montage ou modification, des informations telles que le nom de la personne responsable, la classe de charge, la charge uniformément répartie, la destination intérieure ou extérieure et la date d’assemblage doivent être affichées clairement sur la tour.
En cas de fonctionnement non conforme, il est demandé de vérifier la bonne mise en place des goupilles et verrous, la verticalité de la structure, le bon réglage des stabilisateurs et le blocage des roues. Toute utilisation doit respecter strictement le manuel d’instructions et les consignes de montage.
Le résultat attendu est une tour stable, sécurisée et mobile, adaptée aux travaux nécessitant un accès en hauteur jusqu’à 3,85 mètres pour cette version, avec une charge répartie conforme aux limites spécifiées.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir un échafaudage roulant comme le TOTEM 2 BOX 250 ?
Il faut s’assurer que l’échafaudage est certifié NF selon la norme EN 1004-1, garantissant sécurité et conformité. La charge maximale admissible doit être adaptée à votre usage, ici 200 kg/m² pour une utilisation ultra intensive. Vérifiez aussi la hauteur de travail maximale (3,85 m pour ce modèle) et la possibilité d’utilisation sur sol plat et en dénivelé grâce aux roues réglables.
Comment le système de liaison Ergoblock® améliore-t-il la sécurité et la facilité de montage ?
Le système Ergoblock® breveté permet un blocage fiable en un seul geste, simplifiant le montage et assurant un serrage optimal des garde-corps et stabilisateurs. Cette liaison rapide et sûre contribue à la stabilité de l’échafaudage sans outil ni vis.
Quelles sont les spécificités techniques des composants qui garantissent la robustesse du TOTEM 2 BOX 250 ?
La structure est en aluminium serti, avec des échelons ronds ovalisés empêchant leur rotation. Les traverses ont des mâchoires crantées qui s’emboîtent automatiquement autour des échelons. Les plinthes amovibles en aluminium de 150 mm sont rapides à installer sans outils.
Quelles précautions et étapes sont indispensables lors du montage de cet échafaudage ?
Le montage doit être réalisé impérativement par deux personnes formées, en respectant les instructions du manuel. Les stabilisateurs sont obligatoires à toutes les hauteurs et doivent être réglés en longueur et position angulaire. La verticalité de la structure doit être vérifiée au niveau dans les deux directions après montage des échelles et des lisses.
Quels sont les éléments de sécurité obligatoires pour l’utilisation du TOTEM 2 BOX 250 ?
Le travail sur un plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. L’accès aux différents niveaux s’effectue par l’intérieur via des trappes intégrées. Le produit ne doit pas être modifié et doit être utilisé conformément au manuel et aux normes en vigueur (EN 1004-1, décret 2004-924).
