ECHAFAUDAGE ROULANT TOTEM BOX 250 - 4.85M - TUBESCA COMABI - 26403730
Référence : T02526403730
Découvrez ECHAFAUDAGE ROULANT TOTEM BOX 250 - 4.85M - TUBESCA COMABI - 26403730 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum 4.85M
- Plinthes amovibles sans vis ni outils nécessaires
- Roues réglables pour une meilleure maniabilité
- Stabilisateurs adaptables pour une sécurité accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

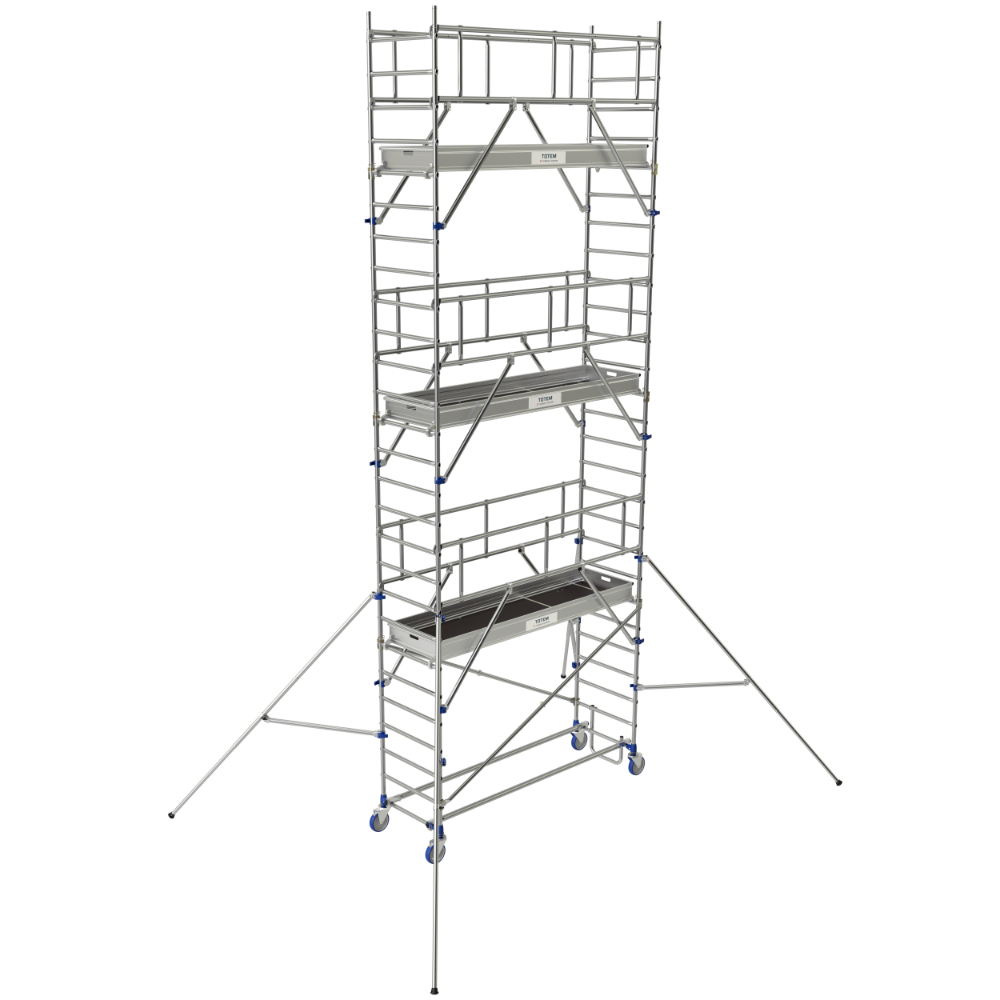

Le Totem 2 Box 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le système de liaison breveté Ergoblock permet un blocage fiable en un seul geste, garantissant une sécurité optimale. Les plinthes en aluminium de 150 mm sont amovibles et s’installent rapidement sans vis ni outil. Les roues de 200 mm de diamètre sont réglables sur 175 mm par pas de 12,5 mm, adaptées pour rouler sur sols plats ou en dénivelé, même encombrés.
La liaison entre les échelons et les montants est sertie, une technologie très résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant, ce qui crée un effet anti-rotation. La liaison des garde-corps est simple, sûre et originale : la partie haute s’accroche aux échelons avec des pièces en aluminium moulé de forte épaisseur, tandis que deux diagonales prennent en tenaille le montant. Le système Ergoblock® assure un serrage réglable et une fermeture d’une main.
Le plancher est un bac alu/bois équipé d’une trappe d’accès par l’intérieur pour plus de confort. Les stabilisateurs se fixent sur les montants grâce au même système Ergoblock® que les garde-corps et sont réglables en longueur pour s’adapter à la hauteur. Un décalage de niveau est intégré.
Les extrémités des traverses disposent de mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison fiable.
Caractéristiques techniques principales :
- Usage : ultra intensif
- Utilisation : sols plats et en dénivelé
- Hauteur d'accès/de travail maximale : 4,85 m
- Matière : aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004-924
- Recommandations : R 457
Dimensions et poids pour la référence 26403730 :
- Hauteur hors tout : 4,85 m
- Hauteur plancher/plate-forme : 2,85 m
- Nombre de planchers : 1
- Poids : 90,4 kg
- Largeur hors tout sans stabilisateur : 0,89 m
- Largeur hors tout avec stabilisateur : 4,3 m
- Longueur hors tout sans stabilisateur : 2,81 m
- Longueur hors tout avec stabilisateur : 4,6 m
- Hauteur d’accès/travail max : 4,85 m
Le produit est certifié NF par AFNOR Certification, garantissant la conformité aux normes de sécurité et de qualité.
Le Totem 2 Box 250 est donc un échafaudage roulant robuste, sécurisé et ergonomique, adapté aux chantiers exigeants avec des conditions de sol variées.
L’assemblage commence par la préparation et la fixation des diagonales sur la base fixe, suivie du montage des échelles et des lisses avec berceau, en veillant à leur verrouillage correct. Les plinthes en aluminium amovibles se mettent en place sans outil ni vis.
L’accès aux différents niveaux s’effectue par l’intérieur de la tour mobile via des trappes intégrées dans le plancher. Le hissage des éléments pour l’élévation du produit se fait du côté des garde-corps une fois ceux-ci installés. Le levage des outils ou autres éléments pendant l’utilisation s’effectue par les trappes d’accès des plateformes.
Les stabilisateurs se fixent sur les montants à l’aide du système Ergoblock et se règlent en longueur pour s’adapter à la hauteur. Ils doivent toujours être installés en respectant leurs positions angulaires selon les schémas fournis.
La verticalité de la structure doit être vérifiée dans les deux directions à l’aide d’un niveau après montage des échelles et des lisses. Le produit doit être utilisé uniquement conformément au manuel d’instructions, sans modification, et uniquement par du personnel formé.
Le travail sur un plateau est autorisé uniquement si un garde-corps complet est en place, comprenant mains courantes, lisses intermédiaires et plinthes.
Après assemblage ou modification, les informations minimales suivantes doivent être affichées sur la tour et visibles depuis le sol : nom et coordonnées de la personne responsable, état de préparation à l’utilisation, classe de chargement et charge uniformément répartie, usage intérieur exclusif si applicable, et date d’assemblage.
L’usage est prévu sur sols plats ou en dénivelé, avec un seul opérateur par plateau, la charge maximale étant uniformément répartie. Les roues sont réglables sur 175 mm par pas de 12,5 mm pour s’adapter aux conditions du sol.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes et certifications auxquelles répond l’échafaudage Totem Box 250 ?
Le Totem Box 250 est certifié NF par AFNOR Certification, attestant de sa conformité à la norme EN 1004-1 et au décret 2004-924. Cette certification garantit la sécurité et la qualité du produit conformément au référentiel NF 096.
Quels sont les critères de charge et d’usage pour cet échafaudage roulant ?
Il s’agit d’un équipement d’usage ultra intensif, avec une charge maximale admissible uniformément répartie de 200 kg/m². La charge ponctuelle maximale sur un seul plateau est de 150 kg. Un seul opérateur est autorisé par plateau, et uniquement sur le dernier niveau chargé.
Comment se caractérise le système de liaison Ergoblock et quels avantages apporte-t-il ?
Le système Ergoblock® breveté permet un blocage fiable en un seul geste, assurant un serrage réglable et sécurisé des éléments comme les garde-corps et stabilisateurs. Cette technologie facilite le montage et garantit une liaison robuste et simple à manipuler.
Quelles sont les spécificités techniques du montage et de la mise en œuvre ?
Le montage doit être réalisé impérativement à deux personnes, en respectant les schémas fournis. L’échafaudage doit être positionné au sol, les roues bloquées par frein, et la verticalité vérifiée avec un niveau. L’accès aux niveaux se fait par l’intérieur via des trappes intégrées dans le plancher.
Quelles sont les précautions d’utilisation et les limites à respecter ?
L’équipement doit être utilisé strictement selon le manuel d’instructions, sans modification. Les stabilisateurs sont obligatoires à toutes les hauteurs et doivent être correctement positionnés. Le travail sur un plateau est autorisé uniquement si un garde-corps complet est en place. Cet échafaudage ne doit pas être utilisé comme point d’ancrage pour les systèmes d’arrêt de chute.
