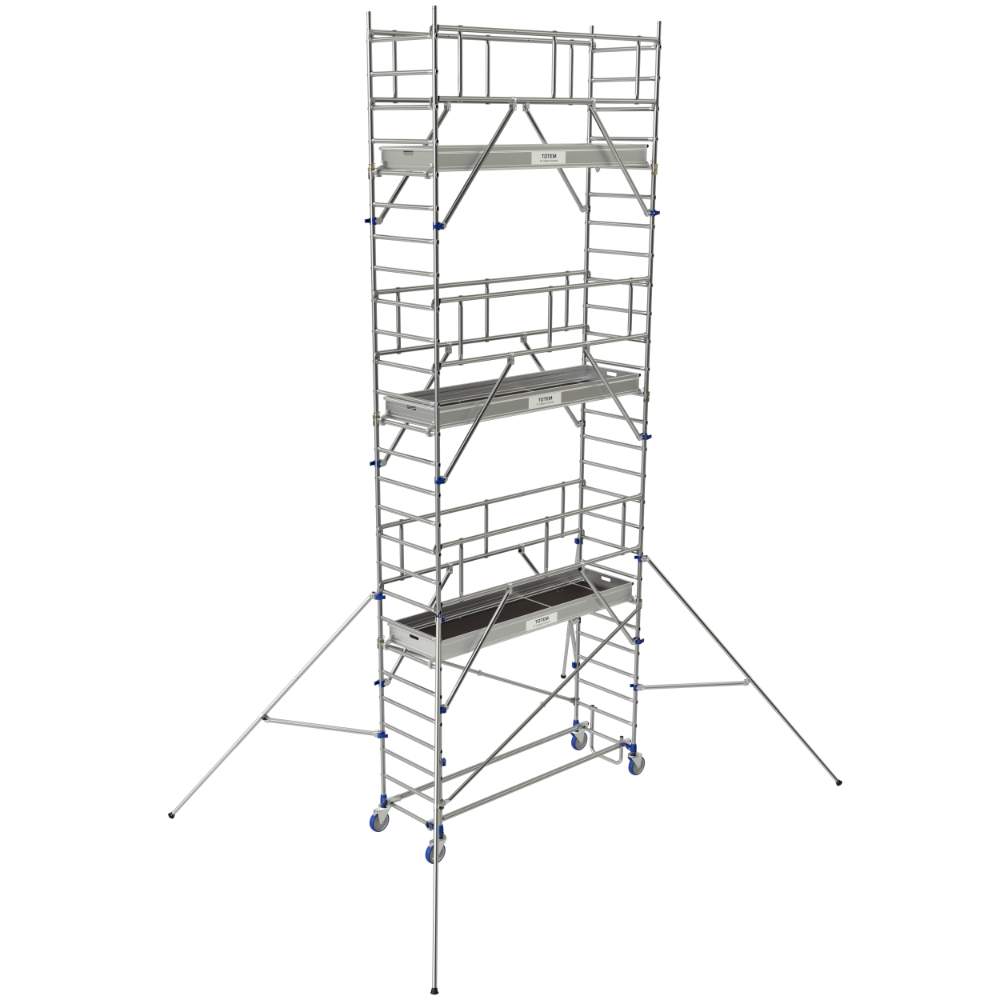

ECHAFAUDAGE ROULANT TOTEM BOX 250 - 6.85M - TUBESCA COMABI - 26403750
Référence : T02526403750
Découvrez ECHAFAUDAGE ROULANT TOTEM BOX 250 - 6.85M - TUBESCA COMABI - 26403750 disponible à l'achat
- Échafaudage en aluminium certifié pour une sécurité optimale
- Hauteur de travail maximum : 6.85M
- Roues réglables pour une maniabilité sur tous les chantiers
- Plancher avec trappe d'accès pour un usage pratique
- Stabilisateurs ajustables pour une adaptation facile à la hauteur
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Totem 2 Box 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Les plinthes amovibles en aluminium de 150 mm se mettent en place rapidement sans vis ni outils. Les roues de 200 mm de diamètre sont réglables sur 175 mm, par pas de 12,5 mm, et adaptées pour rouler sur des sols encombrés. La liaison entre les échelons et les montants est sertie, assurant une très grande résistance grâce à des échelons ovalisés aux extrémités qui créent un effet anti-rotation.
Le système de fixation des garde-corps est simple et sûr : la partie haute s’accroche sur les échelons via des pièces en aluminium moulé de forte épaisseur, tandis que deux diagonales prennent en tenaille le montant. Le système Ergoblock® permet un serrage réglable d’une seule main.
Le plancher combiné aluminium/bois est équipé d’une trappe d’accès par l’intérieur. Les stabilisateurs se fixent sur les montants avec le même système Ergoblock® que les garde-corps et sont réglables en longueur pour s’adapter à la hauteur de travail. Un décalage de niveau est intégré.
Les extrémités des traverses possèdent des mâchoires crantées qui se positionnent automatiquement autour des échelons, garantissant une liaison fiable.
Caractéristiques techniques principales :
- Usage : ultra intensif
- Utilisation : sol plat et dénivelé
- Hauteur d’accès/travail maximale : 6,85 m (modèle 26403750)
- Matière : aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1, décret 2004/924
- Recommandations : R 457
Dimensions et poids du modèle 6,85 m :
- Hauteur hors tout : 6,85 m
- Hauteur plancher/plate-forme : 4,85 m
- Nombre de planchers : 2
- Poids : 135,1 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 4,3 m
- Longueur hors tout sans stabilisateurs : 2,81 m
- Longueur hors tout avec stabilisateurs : 4,6 m
- Hauteur d’accès/travail max : 6,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant la conformité aux normes de sécurité en vigueur pour les équipements de chantier.
Avantages :
- Montage rapide et sécurisé grâce au système Ergoblock®
- Mobilité facilitée par les roues gros diamètre réglables
- Stabilité et sécurité renforcées par les stabilisateurs réglables
- Accès pratique via trappe intérieure sur le plancher
- Résistance et durabilité grâce aux liaisons serties et aux matériaux robustes
Le Totem 2 Box 250 est un échafaudage performant, adapté aux travaux en hauteur avec des contraintes de sol variables, offrant confort, sécurité et facilité d’utilisation sur les chantiers.
Les différents niveaux d'accès se font par l'intérieur de la tour mobile via des trappes d'accès intégrées aux planchers. Le hissage des éléments pour l'élévation du produit s'effectue du côté des garde-corps une fois ceux-ci mis en place. Le hissage des outils ou autres éléments pendant l'utilisation se fait également par les trappes d'accès des plateformes.
La tour mobile doit être montée et utilisée conformément au manuel d'instructions, sans modification, et uniquement par du personnel formé. Les stabilisateurs doivent toujours être installés en respectant leurs positions angulaires, et sont obligatoires pour toutes les hauteurs de la tour. Après montage, la verticalité de la structure doit être vérifiée à l'aide d'un niveau dans les deux directions.
Le travail sur un plateau n'est autorisé qu'avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. Les informations minimales suivantes doivent être affichées clairement sur la tour et visibles depuis le sol : nom et coordonnées de la personne responsable, état de préparation à l'utilisation, classe de chargement et charge uniformément répartie, indication d'usage intérieur uniquement si applicable, et date d'assemblage.
La tour est destinée à un usage sur sol plat ou en dénivelé, avec un accès par échelle verticale uniquement. Elle est utilisée comme moyen d'accès à la zone de travail, avec une personne par plateau, et la charge doit être uniformément répartie. Le frein des roues doit être systématiquement mis en position blocage lors de l'utilisation.
En résumé, le produit s'utilise en assemblant les éléments dans l'ordre indiqué, en assurant la stabilité et la sécurité par la mise en place des stabilisateurs et garde-corps, en accédant aux plateformes par l'intérieur via les trappes, et en respectant les limites de charge et les consignes d'utilisation strictes indiquées dans le manuel.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir un échafaudage roulant comme le TOTEM 2 BOX 250 ?
Le choix doit porter sur un échafaudage certifié NF selon la norme EN 1004-1 et le décret 2004/924, garantissant la conformité aux exigences de sécurité. Il faut vérifier la hauteur maximale de travail (ici jusqu’à 6,85 m), la charge admissible (200 kg/m²), la maniabilité avec des roues réglables adaptées aux sols encombrés, ainsi que la présence de stabilisateurs réglables pour assurer la stabilité. Le système de liaison breveté Ergoblock® est un point clé pour un montage rapide et sécurisé.
Comment la sécurité est-elle assurée sur le TOTEM 2 BOX 250 ?
La sécurité repose sur plusieurs éléments : un système de liaison échelon/montant serti anti-rotation, un système de fixation des garde-corps simple et fiable avec serrage Ergoblock®, des plinthes amovibles en aluminium, et des stabilisateurs obligatoires réglables en fonction de la hauteur. Le frein des roues doit être systématiquement bloqué pendant l’utilisation. Le travail n’est autorisé que sur un plateau avec garde-corps complet (mains courantes, lisses intermédiaires, plinthes).
Quelles sont les conditions d’utilisation spécifiques de cet échafaudage roulant ?
Le TOTEM 2 BOX 250 est conçu pour un usage ultra intensif sur sol plat ou en dénivelé. L’accès aux plateformes se fait par l’intérieur via des trappes d’accès intégrées au plancher. Il est destiné à un usage conforme au manuel d’instructions, sans modification, et uniquement par du personnel formé. Les stabilisateurs doivent toujours être installés selon les règles de montage et position angulaire.
Quels sont les éléments différenciants du système de montage et de liaison du TOTEM 2 BOX 250 ?
Le système breveté Ergoblock® permet un blocage fiable en un seul geste, pour les garde-corps, stabilisateurs et autres éléments. Les échelons sont ovalisés pour éviter la rotation, et les traverses possèdent des mâchoires crantées qui se placent automatiquement autour des échelons. Les plinthes se fixent sans vis ni outil, facilitant la mise en place rapide.
Comment s’effectue la mise à niveau et la stabilité de l’échafaudage sur le chantier ?
La base doit être positionnée au sol, puis les roues sont bloquées avec les freins. La mise à niveau est réalisée en réglant les roues réglables par pas de 12,5 mm sur une plage de 175 mm. Les stabilisateurs réglables en longueur s’adaptent à la hauteur de travail et doivent être installés dans leurs positions angulaires correctes. La verticalité de la structure est contrôlée aux deux directions à l’aide d’un niveau.
