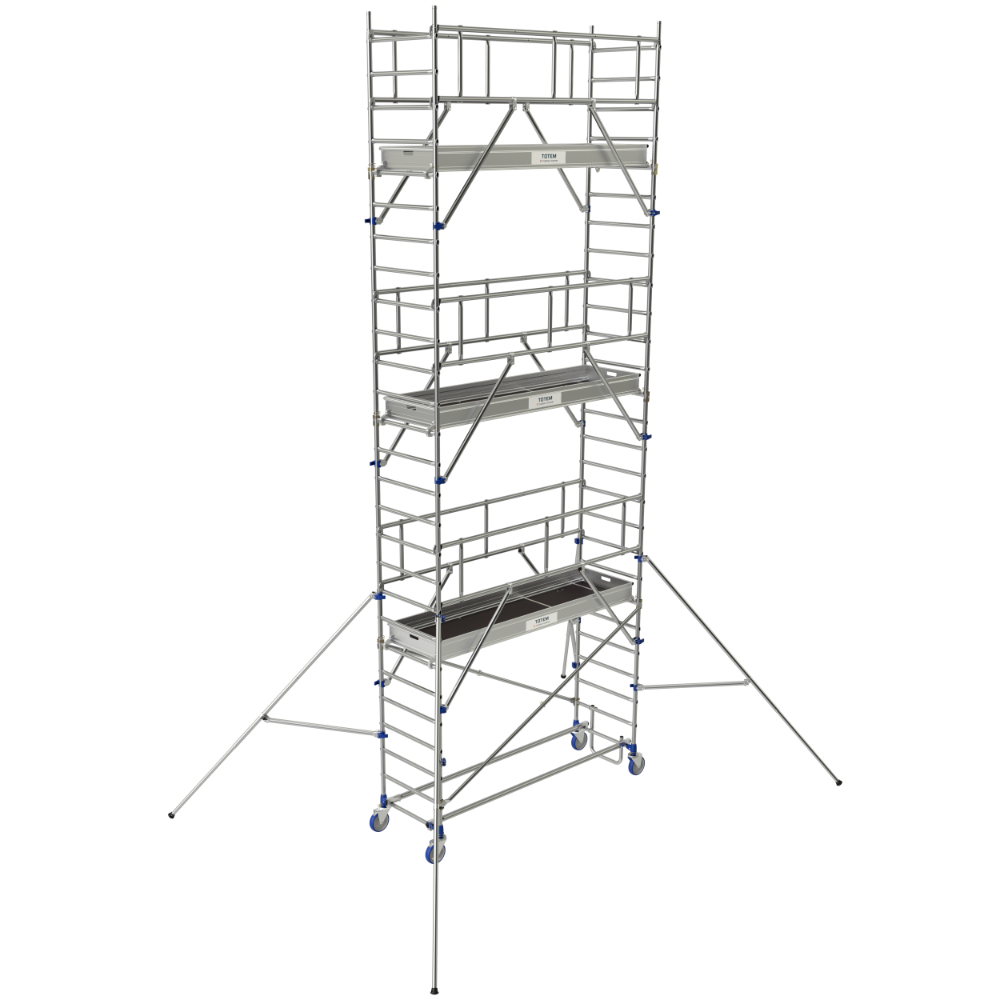

ECHAFAUDAGE ROULANT TOTEM BOX 250 - 7.85M - TUBESCA COMABI - 26403760
Référence : T02526403760
Découvrez ECHAFAUDAGE ROULANT TOTEM BOX 250 - 7.85M - TUBESCA COMABI - 26403760 disponible à l'achat
- Usage ultra intensif sur sols plats et dénivelés
- Capacité de charge exceptionnelle de 200 kg/m²
- Fabrication en aluminium, garantissant légèreté et robustesse
- Garantie de 5 ans pour une tranquillité d'esprit
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Totem 2 Box 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Description et fonctionnement :
- Plinthes amovibles en aluminium de 150 mm, faciles à installer sans vis ni outils.
- Roues de 200 mm de diamètre, réglables sur 175 mm avec un pas de 12,5 mm, adaptées aux sols plats et en dénivelé, permettant de rouler sur des chantiers encombrés.
- Liaison échelon/montant sertie, avec échelons ovalisés aux extrémités pour assurer une anti-rotation efficace.
- Garde-corps fixés par un système simple et sûr : la partie haute s’accroche sur les échelons via des pièces en aluminium moulé épais, tandis que les diagonales serrent le montant. Le système Ergoblock® assure un serrage optimal d’une main.
- Plancher aluminium/bois équipé d’une trappe d’accès intérieure.
- Stabilisateur fixé sur les montants avec le même système Ergoblock®, réglable en longueur pour s’adapter à la hauteur.
- Traverses avec mâchoires crantées se positionnant automatiquement autour des échelons pour une liaison fiable.
- Décalage de niveau intégré.
Caractéristiques techniques :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 7,85 m (pour la version 26403760)
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004/924
- Recommandations : R 457
Dimensions et poids (référence 26403760) :
- Hauteur hors tout : 7 m
- Hauteur plancher/plate-forme : 5,85 m
- Nombre de planchers : 3
- Poids : 174,4 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 2,81 m
- Longueur hors tout sans stabilisateurs : 4,6 m
- Longueur hors tout avec stabilisateurs : 4,6 m
- Hauteur accès/travail max : 7,85 m
Avantages produit :
- Montage rapide et sécurisé grâce au système Ergoblock® breveté.
- Mobilité facilitée par des roues de grand diamètre réglables.
- Sécurité renforcée avec des plinthes amovibles et des garde-corps robustes.
- Adaptabilité aux sols en pente et aux conditions de chantier difficiles.
- Garantie 5 ans, certifié NF conforme aux normes et décrets en vigueur.
Conditionnement et stockage :
- Non spécifié dans le document.
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant la conformité aux normes NF P 93-352 et NF P 93-353 relatives aux équipements de chantier.
Cette synthèse reprend toutes les informations utiles et techniques contenues dans la fiche produit PDF du Totem 2 Box 250.
Le réglage des roues s’effectue en mettant la base en place, en bloquant les roues par les freins, puis en nivelant la structure à l’aide d’un niveau à bulle pour assurer la verticalité dans les deux directions. L’accès aux différents niveaux se fait par l’intérieur de la tour via les trappes intégrées dans les planchers.
Les éléments pour l’élévation sont hissés par le côté des garde-corps une fois ceux-ci montés, tandis que les outils ou autres éléments sont hissés par les trappes d’accès des plateformes pendant l’utilisation. L’échafaudage est destiné à un usage sur sol plat ou en dénivelé, dans des conditions conformes aux réglementations nationales et aux normes en vigueur.
L’utilisation est réservée à une personne par plateau, avec charge uniformément répartie, et le travail sur un plateau n’est autorisé que si un garde-corps complet (mains courantes, lisses intermédiaires, plinthes) est installé. Les stabilisateurs doivent être obligatoirement montés et réglés en longueur pour s’adapter à la hauteur et assurer la stabilité.
Après montage ou modification, des informations minimales doivent être affichées de manière visible depuis le sol, notamment le nom de la personne responsable, l’état de préparation à l’usage, la classe de charge, la destination intérieure éventuelle et la date d’assemblage.
En cas de dysfonctionnement ou de montage non conforme, il est impératif de vérifier la présence et le bon verrouillage des goupilles et verrous, ainsi que la verticalité de la structure, puis de corriger ces éléments avant utilisation.
Le rendement attendu est une hauteur d’accès maximale de 7,85 mètres pour cette référence, avec un usage conforme garantissant la sécurité et la stabilité nécessaires pour les travaux en hauteur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage roulant Totem 2 Box 250 ?
Le Totem 2 Box 250 est un échafaudage roulant en aluminium conçu pour un usage ultra intensif, avec une hauteur d’accès maximale de 7,85 m. Il supporte une charge maximale de 200 kg/m² et répond à la norme EN 1004-1 ainsi qu’au décret 2004-924. Sa structure est certifiée NF selon le référentiel NF096, garantissant la conformité aux exigences de sécurité et de qualité.
Comment le système de liaison Ergoblock® garantit-il la sécurité et la facilité de montage ?
Le système breveté Ergoblock® permet un blocage fiable en un seul geste. Il est utilisé pour fixer les garde-corps, les stabilisateurs et les liaisons entre échelons et montants. Ce système assure un serrage optimal, réglable d’une seule main, et facilite le montage rapide et sécurisé sans outils.
Quelles sont les règles d’utilisation et de sécurité à respecter lors du montage et de l’utilisation ?
L’échafaudage doit être monté et démonté par deux personnes formées, en suivant rigoureusement le manuel d’instructions. L’usage est réservé à une personne par plateau, avec une charge uniformément répartie. Les stabilisateurs doivent obligatoirement être installés et réglés selon les prescriptions. L’accès aux niveaux se fait par l’intérieur via les trappes intégrées. Un garde-corps complet est impératif pour travailler sur un plateau.
Comment s’adapte l’échafaudage aux sols en pente ou encombrés ?
Les roues de 200 mm de diamètre sont réglables sur une hauteur de 175 mm par pas de 12,5 mm, permettant d’ajuster la structure sur sols plats ou en dénivelé. Les stabilisateurs sont aussi réglables en longueur pour s’adapter à la hauteur et garantir la stabilité. Un décalage de niveau intégré facilite l’adaptation aux contraintes du terrain.
Quelles informations doivent être affichées sur l’échafaudage après montage ou modification ?
Une étiquette visible depuis le sol doit indiquer : le nom et les coordonnées de la personne responsable, si l’échafaudage est prêt à l’usage, la classe de charge et la charge uniformément répartie, la destination intérieure éventuelle, ainsi que la date d’assemblage. Ces informations sont essentielles pour la sécurité et la conformité réglementaire.
