ECHAFAUDAGE ROULANT TOTEM BOX 250 - 8.85M - TUBESCA COMABI - 26403770
Référence : T02526403770
Découvrez ECHAFAUDAGE ROULANT TOTEM BOX 250 - 8.85M - TUBESCA COMABI - 26403770 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum 8.85 M
- Plinthes amovibles sans vis ni outils
- Roues réglables pour une meilleure mobilité
- Stabilisateurs adaptables à la hauteur souhaitée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

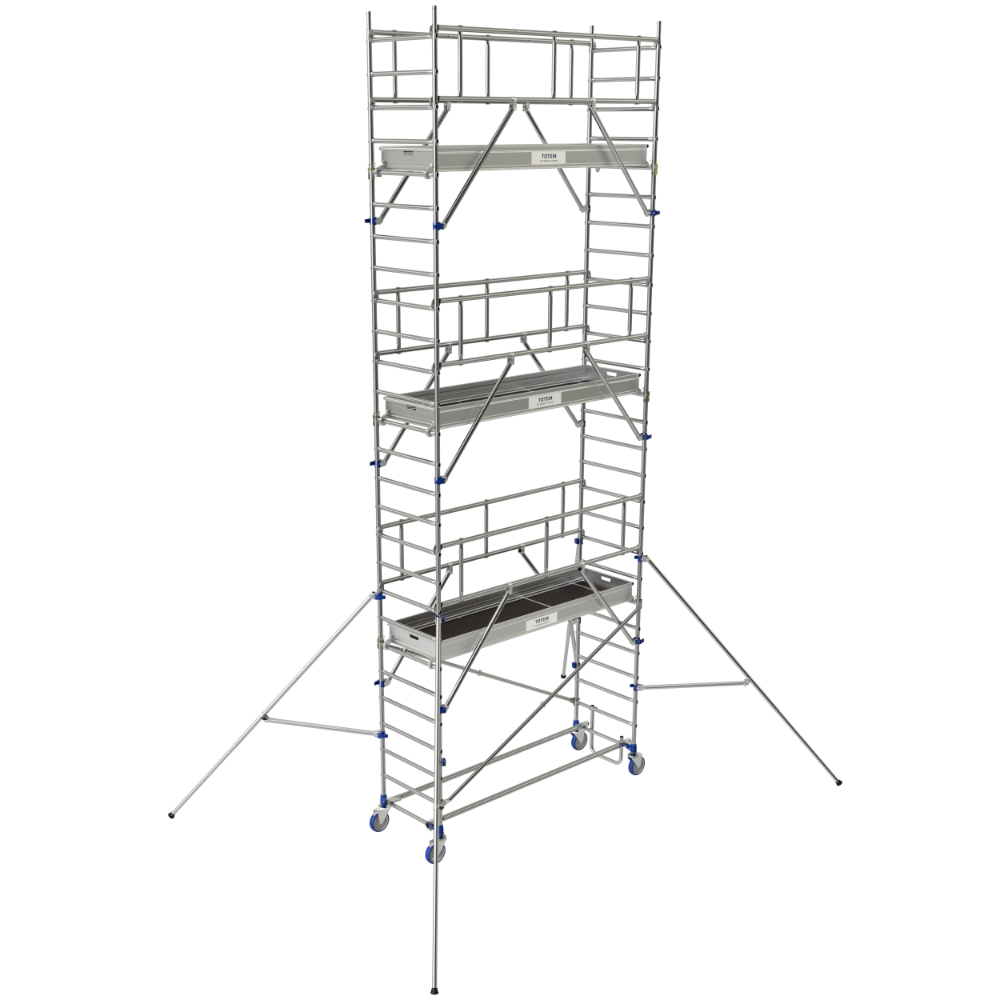

Le Totem 2 Box 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Description et fonctionnement :

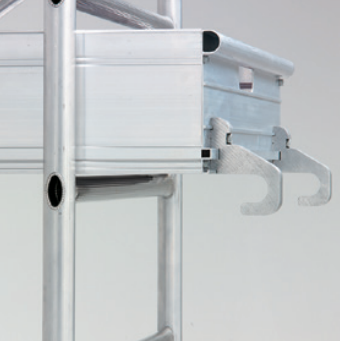

- Les plinthes de 150 mm en aluminium sont amovibles, rapides à mettre en place sans vis ni outils.
- Les roues de 200 mm de diamètre sont réglables sur 175 mm avec des crans tous les 12,5 mm, adaptées pour rouler sur sols plats et en dénivelé, même encombrés.
- La liaison échelon/montant est sertie, avec des échelons ronds ovalisés aux extrémités pour créer un effet anti-rotation, assurant une grande résistance.
- La liaison des garde-corps est simple et sûre : la partie haute s’accroche sur les échelons via des pièces en aluminium moulé de forte épaisseur, les diagonales prennent en tenaille le montant, et le système Ergoblock® assure un serrage optimal.
- Le plancher combiné aluminium/bois est équipé d’une trappe d’accès par l’intérieur.
- Les stabilisateurs se fixent sur les montants avec le système Ergoblock® et sont réglables en longueur pour s’adapter à la hauteur, avec un décalage de niveau intégré.
- Les traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons, garantissant une liaison fiable.
Caractéristiques techniques :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 8,85 m
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004-924
- Recommandations : R 457
Dimensions et poids (pour la référence 26403770 correspondant à 8,85 m de hauteur hors tout) :
- Hauteur plancher/plate-forme : 6,85 m
- Nombre de planchers : 3
- Poids : 190 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 5,5 m
- Longueur hors tout sans stabilisateurs : 2,81 m
- Longueur hors tout avec stabilisateurs : 5,3 m
Avantages produit :
- Système breveté Ergoblock® pour un montage et un blocage rapides et sécurisés.
- Mobilité facilitée grâce aux roues gros diamètre réglables et adaptées aux sols irréguliers.
- Montage simple et sans outil des plinthes et stabilisateurs.
- Structure robuste avec des liaisons anti-rotation et des matériaux de qualité.
- Conformité aux normes et certification NF garantissant la sécurité et la qualité.
Conditionnement, stockage et conservation :
- Non spécifiés dans le document.
Le Totem 2 Box 250 est ainsi un échafaudage roulant performant, sûr et adapté aux travaux en hauteur sur sol plat ou en dénivelé, répondant aux exigences des chantiers professionnels les plus exigeants.

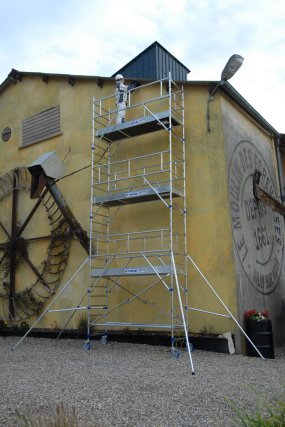

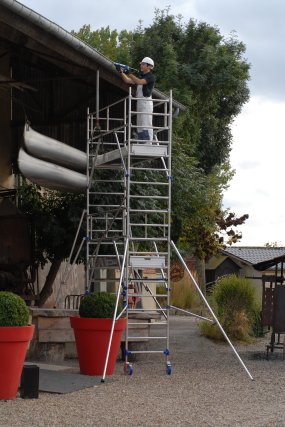

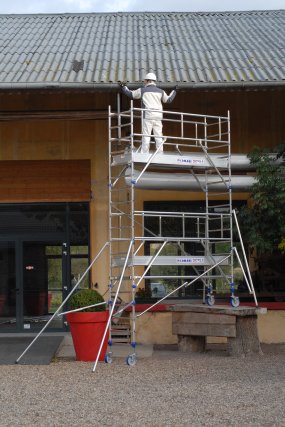

Le principe d'utilisation repose sur la montée par échelle verticale intégrée, avec un travail possible sur des plateformes équipées de garde-corps complets (mains courantes, lisses intermédiaires, plinthes). Les éléments (garde-corps, stabilisateurs, traverses) se fixent et se bloquent facilement grâce au système breveté Ergoblock®, permettant un montage et un serrage d'un seul geste, sans outils.
L'échafaudage est adapté à une utilisation sur sol plat ou en dénivelé, les roues étant réglables et conçues pour rouler sur des sols encombrés. Les stabilisateurs sont réglables en longueur pour s'adapter à la hauteur et au niveau du sol, avec un décalage de niveau intégré.
Avant toute utilisation, la structure doit être mise à niveau à l'aide d'un niveau, en s'assurant de la verticalité dans les deux directions. Le frein des roues doit être activé pour immobiliser l'échafaudage. Le hissage des éléments pour l'élévation se fait du côté des garde-corps, tandis que les outils ou autres éléments peuvent être hissés via les trappes d'accès des plateformes.
L'utilisation est prévue pour un usage ultra intensif, avec une charge maximale répartie uniformément sur les plateformes. Le travail sur les plateformes ne peut s'effectuer qu'avec un garde-corps complet. Après montage ou modification, des informations minimales (responsable, date de montage, classe de charge, état prêt à l'emploi, usage intérieur uniquement) doivent être affichées et visibles depuis le sol.
En cas de fonctionnement non conforme, il est impératif de ne pas utiliser des composants endommagés ou défectueux et de respecter les consignes de montage et d'utilisation sans modification. Toute opération de montage, démontage ou modification doit être réalisée conformément au manuel et par du personnel formé.
Le résultat attendu est une structure stable, sécurisée et conforme aux normes, permettant un accès et un travail en hauteur jusqu'à 8,85 mètres, avec une grande fiabilité du blocage des éléments et une mobilité adaptée aux conditions de chantier.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de l’échafaudage roulant Totem 2 Box 250 ?
Le Totem 2 Box 250 est un échafaudage roulant en aluminium certifié NF conforme à la norme EN 1004-1 et au décret 2004-924. Il offre une hauteur de travail maximale de 8,85 mètres, une charge maximale uniformément répartie de 200 kg/m² et est conçu pour un usage ultra intensif sur sol plat ou en dénivelé. Il intègre un système breveté Ergoblock® pour un blocage fiable et rapide des éléments sans outil.
Comment se compose et fonctionne le système de liaison Ergoblock® ?
Le système Ergoblock® permet un montage et un serrage d’un seul geste. Il équipe les garde-corps, les stabilisateurs et les liaisons des éléments. Les garde-corps s’accrochent sur les échelons via des pièces en aluminium moulé de forte épaisseur, et les diagonales prennent en tenaille les montants pour garantir la stabilité. Le blocage est réglable pour assurer un serrage optimal.
Quelles sont les précautions et règles essentielles pour le montage et l’utilisation ?
Le montage doit être réalisé par deux personnes formées, en suivant strictement le manuel d’instructions. Les stabilisateurs doivent être installés en respectant leurs positions angulaires, et les roues doivent être freinées pour immobiliser l’échafaudage. L’accès aux niveaux se fait par l’intérieur via des trappes. L’échafaudage ne doit pas être modifié et seuls les composants d’origine doivent être utilisés. Le port des équipements de protection individuelle (EPI) est obligatoire lors du montage et démontage.
Quelles sont les limites d’utilisation et les consignes de sécurité ?
Le travail sur les plateformes est autorisé uniquement avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. Seul le dernier plateau peut être chargé avec une personne dessus, dans la limite des charges indiquées. L’échafaudage n’est pas un point d’ancrage pour les systèmes d’arrêt de chute. Toute utilisation non conforme ou avec des composants endommagés est interdite.
Comment s’adapte cet échafaudage aux contraintes de terrain et quelles sont ses performances de mobilité ?
Les roues de 200 mm de diamètre sont réglables sur 175 mm par crans de 12,5 mm, ce qui permet de rouler sur des sols encombrés et en dénivelé. Les stabilisateurs sont réglables en longueur et intégrés avec un décalage de niveau pour s’adapter à la hauteur et aux irrégularités du sol, garantissant ainsi la stabilité et la sécurité sur chantier.
