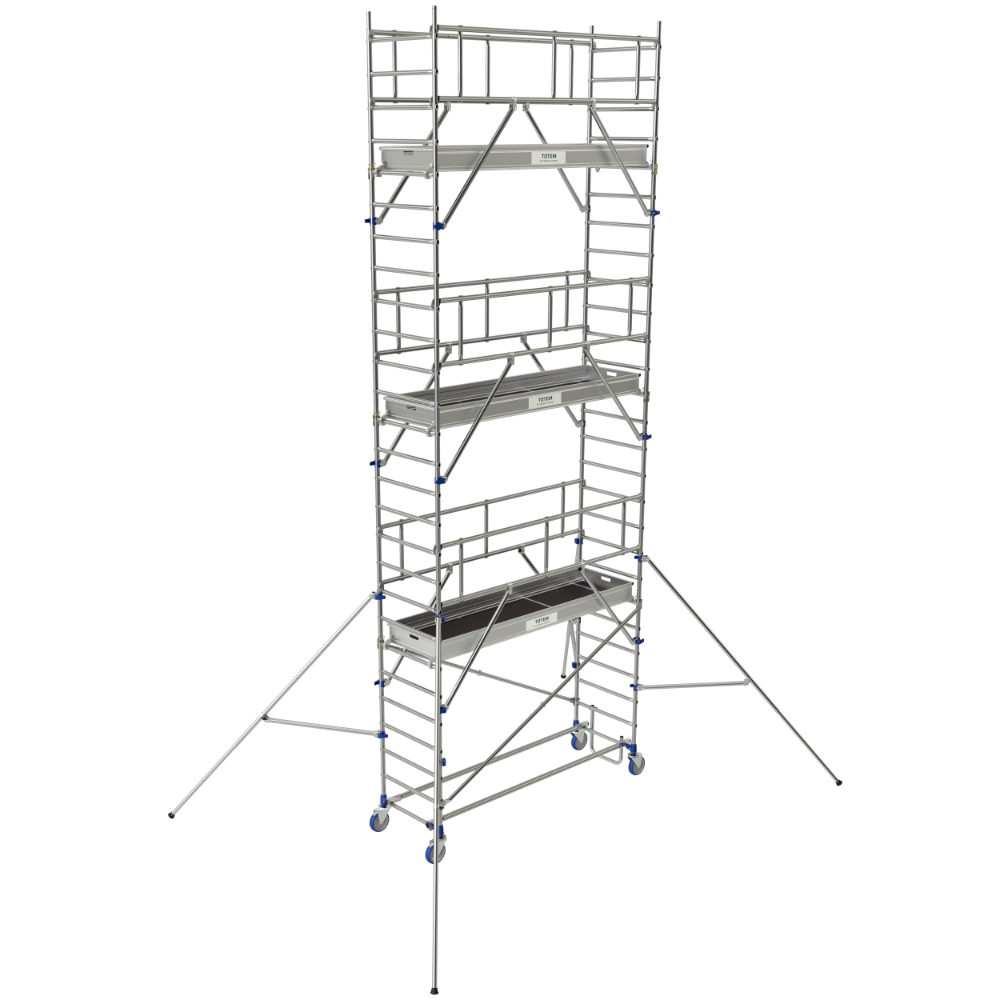

ECHAFAUDAGE ROULANT TOTEM BOX 250 - 9.85M - TUBESCA COMABI - 26403780
Référence : T02526403780
Découvrez ECHAFAUDAGE ROULANT TOTEM BOX 250 - 9.85M - TUBESCA COMABI - 26403780 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum 9.85M
- Plinthes amovibles sans outils pour installation rapide
- Roues réglables pour une maniabilité sur chantiers
- Stabilisateurs ajustables pour une adaptation facile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Totem 2 Box 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Description et fonctionnement :
- Les plinthes en aluminium amovibles de 150 mm sont rapides à installer sans vis ni outils.
- Les roues de 200 mm de diamètre sont réglables en hauteur sur 175 mm par incréments de 12,5 mm, adaptées pour rouler sur sols plats et dénivelés, même encombrés.
- La liaison échelon/montant est sertie, garantissant une très grande résistance et un anti-rotation efficace des échelons ovalisés aux extrémités.
- La liaison des garde-corps est simple et sûre : la partie haute s’accroche aux échelons via des pièces en aluminium moulé à forte épaisseur, tandis que deux diagonales prennent en tenaille le montant. Le système Ergoblock® assure un serrage optimal et facile d’une seule main.
- Le plancher est en aluminium/bois, équipé d’une trappe d’accès par l’intérieur.
- Les stabilisateurs se fixent sur les montants avec le même système Ergoblock® que les garde-corps et sont réglables en longueur pour s’adapter à la hauteur.
- Les traverses sont munies de mâchoires crantées qui s’enclenchent automatiquement autour des échelons, assurant une liaison fiable.
- Le décalage de niveau est intégré pour plus de stabilité.
Caractéristiques techniques :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 9,85 mètres
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004/924
- Recommandations : R 457
Dimensions et poids (pour la référence 26403780 - hauteur hors tout 9 m) :
- Hauteur plancher/plate-forme : 7,85 m
- Nombre de planchers : 4
- Poids : 229,2 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 5,5 m
- Longueur hors tout sans stabilisateurs : 2,81 m
- Longueur hors tout avec stabilisateurs : 5,3 m
- Hauteur d’accès/travail max : 9,85 m
Avantages produit :
- Système de liaison Ergoblock® breveté assurant un montage rapide, sûr et ergonomique.
- Plinthes intégrées et crochets ergonomiques sur le plancher.
- Roues à grand diamètre réglables pour une mobilité optimisée sur tous types de chantiers.
- Stabilisateurs réglables pour une adaptation parfaite à la hauteur et au terrain.
- Conformité aux normes et certifications NF, garantissant sécurité et qualité.
Conditionnement, stockage et conservation :
- Non spécifiés dans le document.
Ce produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant sa conformité aux normes de sécurité en vigueur pour les équipements de chantier.
L’accès aux différents niveaux se fait par l’intérieur de la tour via des trappes intégrées au plancher. Le hissage des éléments pour l’élévation se réalise du côté des garde-corps une fois ceux-ci installés. Le hissage des outils ou autres éléments pendant l’utilisation s’effectue par les trappes d’accès des plateformes.
Les stabilisateurs se fixent sur les montants à l’aide du système Ergoblock et sont réglables en longueur pour s’adapter à la hauteur et au terrain. Leur position angulaire doit être respectée conformément aux schémas de montage. La mise à niveau de la structure se fait en bloquant les roues à l’aide du frein et en ajustant leur hauteur pour assurer la verticalité de l’échafaudage dans les deux directions, vérifiée à l’aide d’un niveau.
L’utilisation prévue est un usage ultra intensif sur sols plats et en dénivelé, avec une charge uniformément répartie sur la plateforme. Le travail sur un plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
En cas de montage ou de modification, des informations minimales doivent être affichées sur l’échafaudage et visibles depuis le sol : nom et coordonnées de la personne responsable, état de préparation à l’utilisation, classe de charge et charge uniformément répartie, indication d’usage intérieur uniquement si applicable, et date d’assemblage.
Le montage et le démontage doivent être réalisés par deux personnes formées et équipées conformément aux instructions. Seuls les composants d’origine doivent être utilisés, et les pièces endommagées ne doivent pas être employées.
En résumé, l’usage consiste à assembler la structure en respectant les étapes de montage des diagonales, base, échelles, lisses et stabilisateurs, régler la hauteur des roues pour la mise à niveau, accéder aux plateformes par les trappes, et utiliser l’échafaudage dans des conditions adaptées à son réglage et à sa stabilité, en respectant les charges et la sécurité des garde-corps.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de l’échafaudage roulant Totem 2 Box 250 ?
Le Totem 2 Box 250 est un échafaudage roulant en aluminium certifié NF selon la norme EN 1004-1 et le décret 2004-924. Il est conçu pour un usage ultra intensif sur sols plats et en dénivelé, avec une hauteur de travail maximale de 9,85 mètres et une charge maximale uniformément répartie de 200 kg/m². Il intègre un système de liaison breveté Ergoblock® assurant un blocage fiable en un seul geste.
Comment est assurée la sécurité et la stabilité de cet échafaudage ?
La stabilité repose sur des stabilisateurs réglables en longueur et position angulaire, à fixer sur les montants via le système Ergoblock®. Les roues de 200 mm sont réglables en hauteur par incréments de 12,5 mm sur 175 mm et équipées d’un frein de blocage obligatoire lors de la mise à niveau. La liaison entre échelons et montants est sertie pour une résistance optimale et un anti-rotation des échelons. Le garde-corps se fixe simplement avec des pièces en aluminium moulé et un serrage ergonomique par Ergoblock®.
Quelles sont les conditions d’utilisation et les règles de montage à respecter ?
L’échafaudage doit être monté et démonté par deux personnes formées, en respectant scrupuleusement le manuel d’instructions. L’accès aux plateformes se fait par l’intérieur via des trappes intégrées. Le travail sur plateforme est autorisé uniquement avec un garde-corps complet (mains courantes, lisses intermédiaires, plinthes). L’utilisation est conforme à la norme EN 1004-1 et le produit ne doit pas servir de point d’ancrage pour les systèmes d’arrêt de chute.
Quels sont les éléments spécifiques facilitant la mise en œuvre sur chantier ?
Le système Ergoblock® breveté permet un montage rapide et sûr des garde-corps, stabilisateurs et lisses. Les plinthes en aluminium amovibles se posent sans vis ni outils. Les roues à grand diamètre assurent une bonne mobilité même sur sols encombrés. Le décalage de niveau intégré et le réglage précis des roues permettent une mise à niveau fiable, vérifiable à l’aide d’un niveau.
Quels sont les critères de conformité et de garantie associés à ce produit ?
Ce produit est certifié NF par AFNOR Certification selon le référentiel NF096 garantissant la conformité aux normes de sécurité en vigueur pour les équipements de chantier. La garantie est de 5 ans. Il est impératif d’utiliser uniquement les composants d’origine et de ne pas employer de pièces endommagées. Les informations minimales liées à la sécurité et à l’usage doivent être affichées clairement sur l’échafaudage après montage ou modification.
