ÉCHAFAUDAGE ROULANT TOTEM BOX 300 - 3.85M - TUBESCA COMABI - 26403820
Référence : T02526403820
Découvrez ÉCHAFAUDAGE ROULANT TOTEM BOX 300 - 3.85M - TUBESCA COMABI - 26403820 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum 3.85M
- Plinthes amovibles sans outils pour une installation facile
- Roues réglables pour une meilleure maniabilité
- Conception robuste pour un usage intensif sur chantier
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

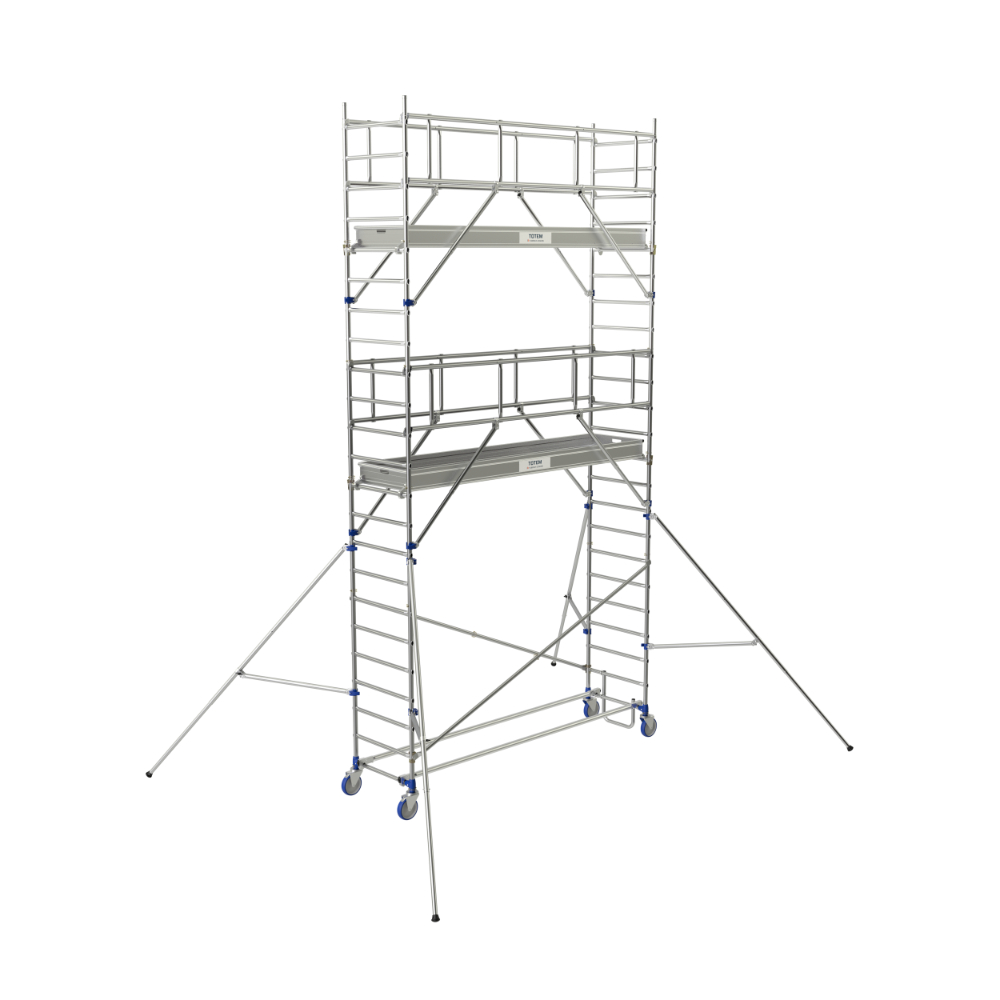

Le Totem 2 BOX 300 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le système de liaison breveté Ergoblock® permet un blocage fiable en un seul geste, garantissant la sécurité et la simplicité d’utilisation. La liaison entre les échelons et les montants est sertie, offrant une résistance élevée grâce à des échelons ovalisés aux extrémités pour empêcher toute rotation.
Les garde-corps se fixent facilement et solidement grâce à des pièces en aluminium moulé de forte épaisseur, avec un système Ergoblock® qui assure un serrage optimal. Le plancher, combinant aluminium et bois, est équipé d’une trappe d’accès par l’intérieur pour faciliter les déplacements.
Les stabilisateurs se fixent sur les montants avec le même système Ergoblock® que les garde-corps et sont réglables en longueur pour s’adapter à la hauteur de travail. Un décalage de niveau est intégré pour plus de stabilité.
Les traverses possèdent des mâchoires crantées qui s’enclenchent automatiquement autour des échelons, assurant une liaison fiable. Les roues de grand diamètre (200 mm) sont conçues pour rouler facilement sur des sols encombrés, avec un réglage possible sur 175 mm par pas de 12,5 mm.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 3,85 m
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004-924
- Recommandations : R 457
Dimensions et poids (référence 26403840) :
- Hauteur hors tout : 5 m
- Hauteur plancher/plate-forme : 3,85 m
- Nombre de planchers : 2
- Poids : 146,5 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 4,1 m
- Longueur hors tout sans stabilisateurs : 3,31 m
- Longueur hors tout avec stabilisateurs : 5,3 m
- Hauteur d’accès/travail maxi : 5,85 m
Le produit est conforme aux normes NF équipements de chantier (NF096) et certifié par AFNOR Certification. Il répond aux exigences de sécurité et de performance pour les travaux en hauteur sur chantier.
Le conditionnement, stockage et conservation ne sont pas spécifiquement détaillés dans le document, mais le produit est conçu pour une utilisation en environnement chantier avec une robustesse adaptée aux conditions extrêmes.
Avantages produit :
- Mise en place rapide et sans outil des plinthes amovibles de 150 mm en aluminium.
- Système de liaison Ergoblock® breveté, simple et sécurisé.
- Plancher avec trappe d’accès intégrée.
- Roues gros diamètre adaptées aux sols encombrés.
- Stabilisateurs réglables pour une adaptation optimale à la hauteur.
- Liaison échelon/montant et garde-corps très résistante et fiable.
Ce résumé est basé sur les informations fournies dans la fiche produit PDF officielle Tubesca-Comabi.
Le montage se réalise obligatoirement à deux personnes. Il commence par la préparation des diagonales, puis l’assemblage de la base fixe avec les échelles et diagonales. Les lisses avec berceau sont ensuite positionnées et verrouillées. Chaque étape doit être réalisée en respectant les positions angulaires et en vérifiant la verticalité de la structure dans les deux directions à l’aide d’un niveau.
L’accès aux différents niveaux s’effectue par l’intérieur de la tour via les trappes d’accès intégrées aux planchers. Le hissage des éléments pour l’élévation du produit se fait du côté des garde-corps une fois ceux-ci installés. Le hissage des outils ou autres éléments pendant l’utilisation se réalise par les trappes d’accès des plateformes.
Les stabilisateurs doivent toujours être installés en respectant leurs positions angulaires et être réglés en longueur pour s’adapter à la hauteur de travail. Le produit est utilisable sur sols plats et en dénivelé, avec un décalage de niveau intégré pour garantir la stabilité.
L’échafaudage doit être utilisé conformément au manuel d’instructions, sans modification, et uniquement par du personnel formé. Le travail sur les plateformes n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après montage ou modification, des informations minimales doivent être affichées clairement depuis le sol : nom et coordonnées de la personne responsable, état de préparation à l’utilisation, classe de chargement et charge uniformément répartie, usage intérieur uniquement si applicable, et date d’assemblage.
En résumé, l’utilisation consiste à installer et mettre à niveau la base, assembler les éléments dans l’ordre indiqué en respectant les consignes de positionnement, accéder aux niveaux par l’intérieur via les trappes, utiliser les stabilisateurs adaptés à la hauteur, et respecter les charges et conditions d’usage précisées.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les critères de charge et de sécurité à respecter avec l’échafaudage roulant TOTEM BOX 300 ?
L’échafaudage est certifié NF conforme à la norme EN 1004-1 et au décret 2004-924. Sa charge maximale admissible est de 200 kg/m² avec une charge ponctuelle de 150 kg sur un seul plateau. L’usage est ultra intensif, et l’emploi des stabilisateurs est obligatoire quelle que soit la hauteur.
Comment fonctionne le système de liaison Ergoblock® sur ce modèle ?
Le système Ergoblock® breveté permet un blocage fiable en un seul geste pour les garde-corps, stabilisateurs et autres éléments. Il assure un serrage optimal et une fixation sûre sans outil, facilitant la mise en place rapide et la sécurité de l’échafaudage.
Quelles sont les spécificités techniques de la structure et de la plateforme ?
La structure est en aluminium sertie avec des échelons ovalisés pour empêcher toute rotation. Le plancher est en aluminium/bois avec une trappe d’accès par l’intérieur. Les traverses ont des mâchoires crantées qui s’enclenchent automatiquement autour des échelons pour une liaison fiable.
Quelles sont les conditions d’utilisation et les précautions à respecter lors du montage ?
Le montage doit être réalisé par deux personnes formées, en suivant le manuel d’instructions. La base doit être positionnée et mise à niveau avec les roues bloquées par les freins. Les stabilisateurs doivent être installés en respectant leurs positions angulaires. L’accès aux niveaux se fait par les trappes intérieures. Un garde-corps complet est obligatoire pour travailler sur les plateformes.
Quelles informations doivent être affichées après montage ou modification de l’échafaudage ?
Après assemblage ou modification, il faut afficher clairement depuis le sol : le nom et coordonnées de la personne responsable, l’état de préparation à l’utilisation, la classe de chargement et la charge uniformément répartie, l’usage intérieur uniquement si applicable, ainsi que la date d’assemblage.
