ÉCHAFAUDAGE ROULANT TOTEM BOX 300 - 4,85M - TUBESCA COMABI - 26403830
Référence : T02526403830
Découvrez ÉCHAFAUDAGE ROULANT TOTEM BOX 300 - 4,85M - TUBESCA COMABI - 26403830 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum 4.85M
- Roues de 200 mm adaptées aux sols encombrés
- Stabilisateurs réglables pour une meilleure sécurité
- Plancher équipé d'une trappe d'accès pratique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

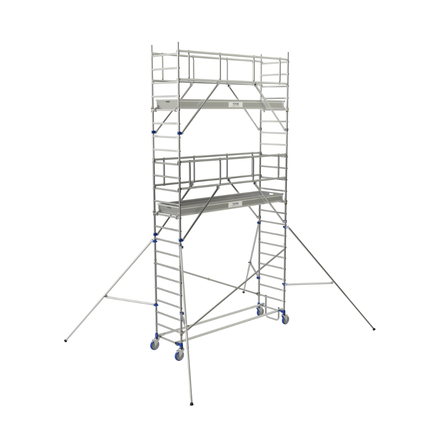

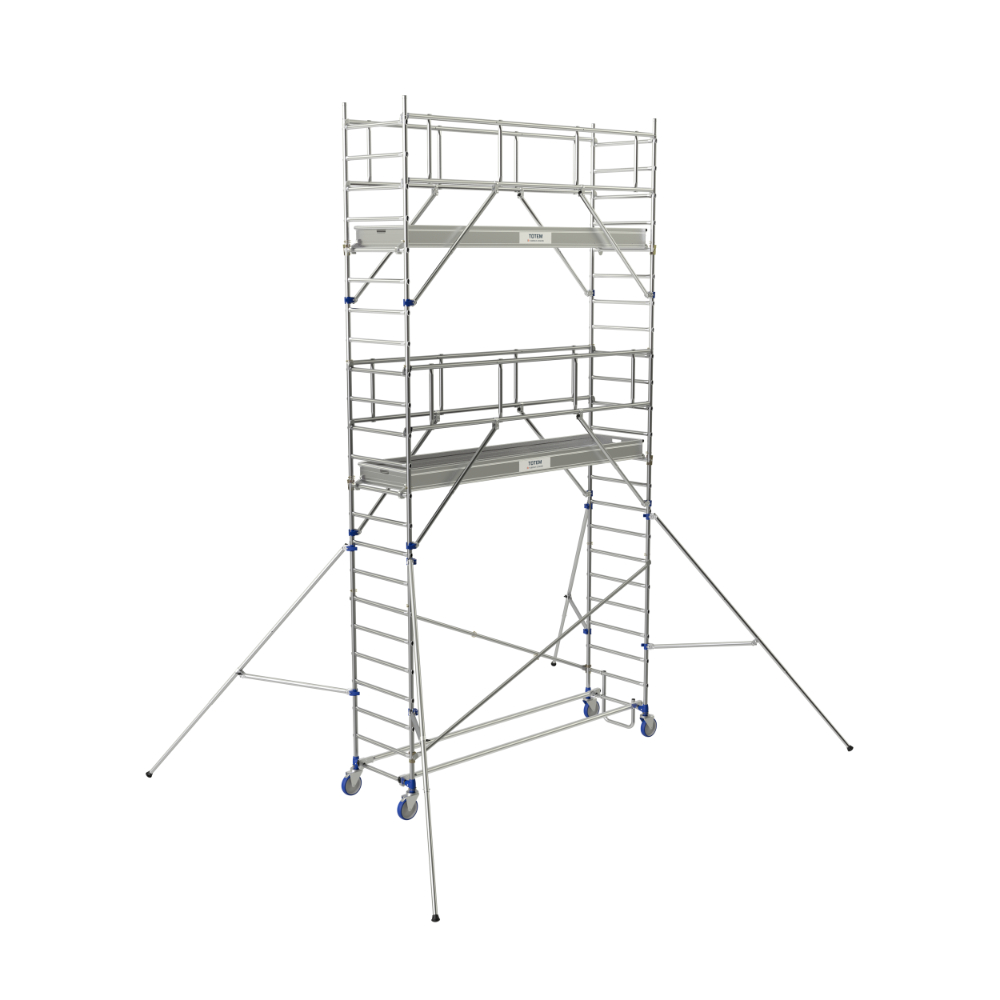

Le Totem 2 BOX 300 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le système de liaison breveté Ergoblock® permet un blocage fiable et rapide en un seul geste, tant pour les garde-corps que pour les stabilisateurs. La liaison échelon/montant est sertie, assurant une très grande résistance grâce à des échelons ovalisés aux extrémités qui empêchent leur rotation. La fixation des garde-corps est simple et sûre, avec des pièces en aluminium moulé de forte épaisseur qui s’accrochent sur les échelons, tandis que les diagonales viennent prendre en tenaille le montant. Les stabilisateurs se fixent également sur les montants via ce système Ergoblock® et sont réglables en longueur pour s’adapter à la hauteur.
Le plancher est un plateau bac en aluminium/bois, équipé d’une trappe d’accès par l’intérieur. Les extrémités des traverses disposent de mâchoires crantées qui se placent automatiquement autour des échelons pour une liaison fiable.
Les roues, de grand diamètre (200 mm), sont conçues pour rouler sur des sols encombrés et difficiles, avec un réglage possible sur 175 mm et par pas de 12,5 mm. Le produit intègre un décalage de niveau pour une meilleure adaptation aux terrains.
Caractéristiques techniques principales :
- Usage : ultra intensif
- Utilisation : sols plats et en dénivelé
- Hauteur d’accès/de travail maxi : 4,85 m
- Matière : aluminium
- Charge maxi : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004-924
- Recommandations : R 457
Dimensions et poids du modèle 4,85 m (réf. 26403830) :
- Hauteur hors tout : 4 m
- Hauteur plancher/plate-forme : 2,85 m
- Nombre de planchers : 1
- Poids : 99,5 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 4,1 m
- Longueur hors tout sans stabilisateurs : 3,31 m
- Longueur hors tout avec stabilisateurs : 5,3 m
- Hauteur accès/travail maxi : 4,85 m
Le Totem 2 BOX 300 est conforme aux normes et certifications NF équipements de chantier (NF096), validées par AFNOR Certification. Il répond aux exigences de sécurité et de qualité pour une utilisation professionnelle intensive.
L’assemblage débute par la préparation des diagonales, puis le montage de la base fixe avec ses échelles et diagonales. Les lisses sont ensuite fixées à l’aide d’un système de verrouillage spécifique. Le plancher avec trappe d’accès est installé à l’intérieur de la structure. Les stabilisateurs sont fixés et réglés en longueur selon la hauteur, en respectant leurs positions angulaires.
L’accès aux différents niveaux s’effectue par l’intérieur de la tour via les trappes intégrées dans le plancher. Le hissage des éléments pour l’élévation se fait par le côté des garde-corps une fois ceux-ci installés. Pendant l’utilisation, les outils et autres éléments peuvent être hissés par les trappes d’accès des plateformes.
Il est obligatoire d’utiliser les stabilisateurs à toutes les hauteurs. Le produit doit être monté et démonté uniquement par un personnel formé, en portant les équipements de protection individuelle. La verticalité de la structure doit être vérifiée à l’aide d’un niveau après montage des échelles et des lisses.
Le travail sur un plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. Après montage ou modification, une étiquette visible depuis le sol doit indiquer le nom et les coordonnées de la personne responsable, l’état de préparation à l’utilisation, la classe de charge et la charge uniformément répartie, la destination d’usage intérieur uniquement, ainsi que la date d’assemblage.
L’ensemble de ces consignes permet d’obtenir une structure stable et sécurisée, adaptée à un usage intensif sur sols plats ou en dénivelé, avec une hauteur d’accès maximale de 4,85 mètres pour ce modèle.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir cet échafaudage roulant ?
Le Totem 2 BOX 300 est un échafaudage roulant en aluminium certifié NF conforme à la norme EN 1004-1 et au décret 2004-924. Il est conçu pour un usage ultra intensif sur sols plats et en dénivelé, avec une charge maximale de 200 kg/m². La présence du système breveté Ergoblock® garantit un blocage fiable et rapide des éléments (garde-corps, stabilisateurs).
Comment ce produit répond-il aux contraintes liées aux sols encombrés et aux dénivelés ?
Les roues de 200 mm de diamètre sont conçues pour rouler sur sols encombrés et sont réglables en hauteur sur 175 mm par pas de 12,5 mm. Le produit intègre un décalage de niveau pour s’adapter aux terrains en pente, ce qui permet une meilleure stabilité et sécurité en situation réelle de chantier.
Quels sont les éléments techniques assurant la sécurité et la stabilité de l’échafaudage ?
La liaison échelon/montant est sertie avec des échelons ovalisés pour empêcher leur rotation. Les garde-corps se fixent avec des pièces en aluminium moulé et un système Ergoblock® assurant un serrage optimal. Les stabilisateurs sont obligatoires à toutes les hauteurs, se fixent par le même système Ergoblock® et sont réglables en longueur pour s’adapter à la hauteur de travail.
Quelles sont les recommandations d’usage et de montage à respecter ?
Le montage doit être effectué par deux personnes formées, en suivant précisément la notice. L’accès aux niveaux se fait par l’intérieur via des trappes intégrées dans le plancher. Il est impératif d’utiliser les stabilisateurs et de vérifier la verticalité de la structure avec un niveau après montage. Le travail sur plateau n’est autorisé qu’avec un garde-corps complet (mains courantes, lisses intermédiaires, plinthes).
Quelles informations doivent être affichées sur l’échafaudage après montage ou modification ?
Une étiquette visible depuis le sol doit indiquer le nom et les coordonnées de la personne responsable, l’état de préparation à l’utilisation, la classe de charge et la charge uniformément répartie, la destination d’usage (intérieur uniquement) ainsi que la date d’assemblage.
