ÉCHAFAUDAGE ROULANT TOTEM BOX 300 - 5.85M - TUBESCA COMABI - 26403840
Référence : T02526403840
Découvrez ÉCHAFAUDAGE ROULANT TOTEM BOX 300 - 5.85M - TUBESCA COMABI - 26403840 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum 5.85M
- Plinthes amovibles sans vis ni outils nécessaires
- Roues réglables pour un déplacement facile sur chantier
- Stabilisateurs adaptables pour une sécurité accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

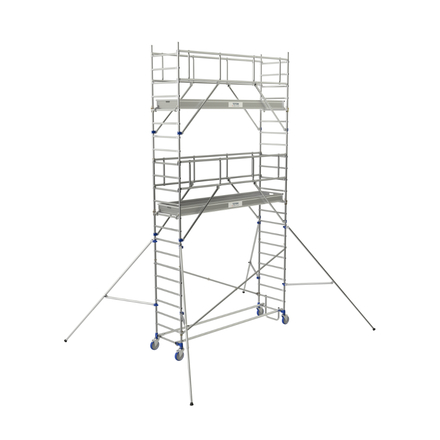

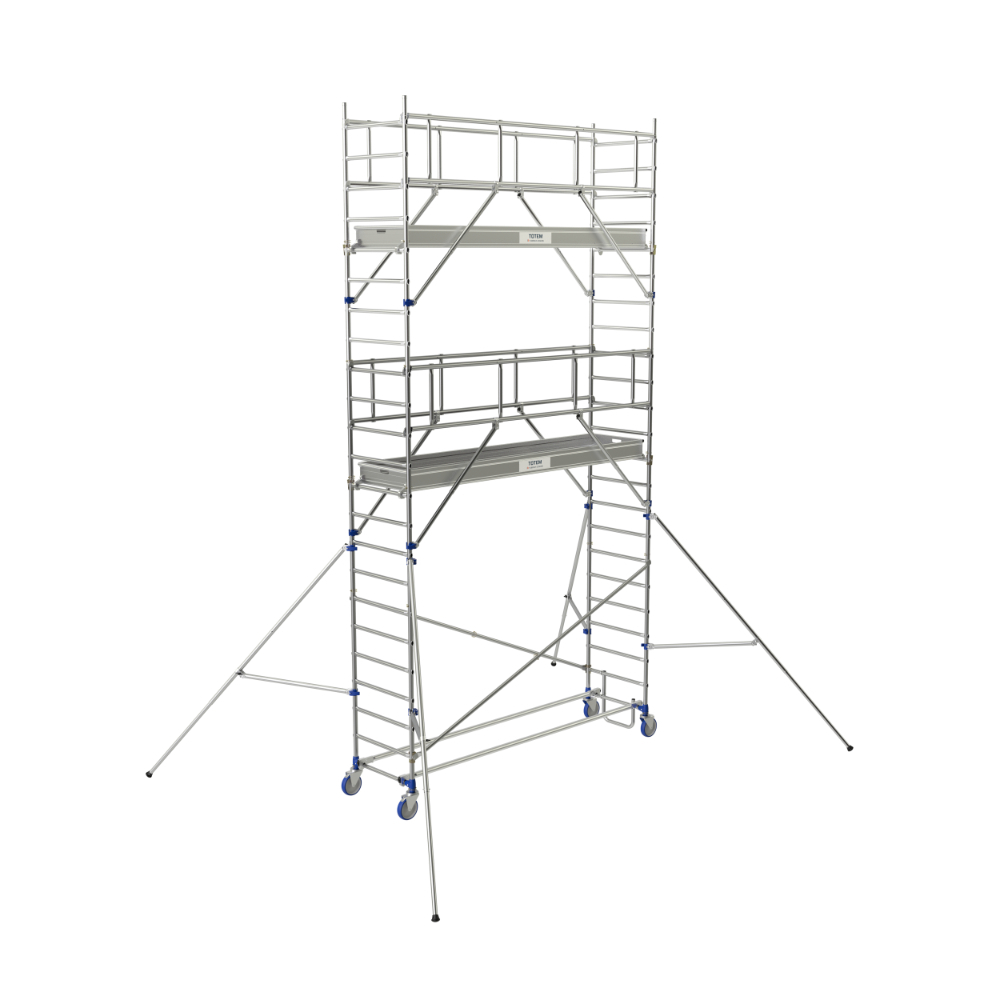

Le Totem 2 BOX 300 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Description et fonctionnement :
- Le système de liaison breveté Ergoblock® permet un blocage fiable en un seul geste, assurant une fixation sûre et rapide des éléments.
- Les plinthes en aluminium de 150 mm sont amovibles et s’installent sans vis ni outils.
- La liaison entre échelons et montants est sertie, avec des échelons ovalisés aux extrémités pour empêcher leur rotation.
- Les garde-corps se fixent facilement grâce à des pièces en aluminium moulé de forte épaisseur, avec un système de serrage Ergoblock® réglable.
- Le plancher composé d’aluminium et de bois est équipé d’une trappe d’accès intérieure.
- Les stabilisateurs se fixent sur les montants via le même système Ergoblock® que les garde-corps et sont réglables en longueur pour s’adapter à la hauteur de travail.
- Les traverses possèdent des mâchoires crantées qui s’accrochent automatiquement aux échelons, assurant une liaison fiable.
- Les roues de 200 mm de diamètre sont adaptées aux sols encombrés et réglables sur 175 mm par pas de 12,5 mm.
- Un décalage de niveau est intégré pour faciliter l’utilisation sur terrains irréguliers.
Caractéristiques techniques :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 5,85 m
- Matière : Aluminium
- Charge maximale supportée : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004-924
- Recommandations : R 457
Dimensions et poids (référence 26403840) :
- Hauteur hors tout : 5 m
- Hauteur plancher/plate-forme : 3,85 m
- Nombre de planchers : 2
- Poids : 146,5 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 4,1 m
- Longueur hors tout sans stabilisateurs : 3,31 m
- Longueur hors tout avec stabilisateurs : 5,3 m
- Hauteur d’accès/travail maximale : 5,85 m
Avantages produit :
- Montage et démontage rapides grâce au système Ergoblock®.
- Sécurité renforcée par la conception anti-rotation des échelons et la fixation fiable des garde-corps.
- Adaptabilité aux sols irréguliers grâce au décalage de niveau intégré et aux stabilisateurs réglables.
- Mobilité facilitée par des roues de grand diamètre adaptées aux chantiers encombrés.
- Plancher avec trappe d’accès pour plus de praticité.
Conditionnement, stockage et conservation :
- Les plinthes amovibles se rangent facilement.
- L’échafaudage est conçu pour un usage intensif et durable, avec une garantie de 5 ans.
Certifications :
- Produit certifié NF par AFNOR Certification selon le référentiel NF096.
- Conforme aux normes NF P 93-352, NF P 93-353 et au décret 2004/924.
Ce modèle est adapté pour des travaux en hauteur sur sols plats ou en pente, offrant robustesse, sécurité et facilité d’utilisation sur chantier.
L’accès aux différents niveaux se fait par l’intérieur de la tour via les trappes d’accès intégrées aux planchers. Le hissage des éléments pour l’élévation se réalise du côté des garde-corps, une fois ceux-ci installés. Pendant l’utilisation, les outils ou autres éléments peuvent être hissés par les trappes d’accès des plateformes.
La verticalité de la structure doit être vérifiée avec un niveau à bulle après montage des échelles et des lisses. Le produit est utilisable sur sols plats ou en pente grâce à un décalage de niveau intégré et à des roues réglables par pas de 12,5 mm sur une plage de 175 mm. Les roues doivent être bloquées avant usage.
L’échafaudage est destiné à un usage intensif et doit être utilisé conformément au manuel d’instructions, sans modification. Le travail sur les plateformes est autorisé uniquement si les garde-corps complets (mains courantes, lisses intermédiaires et plinthes) sont en place.
Après montage ou modification, des informations minimales doivent être affichées de manière visible depuis le sol : nom et coordonnées de la personne responsable, état prêt à l’usage, classe de charge et charge uniformément répartie, usage intérieur uniquement si applicable, et date d’assemblage.
En cas de fonctionnement non conforme, il est impératif de respecter les consignes de montage et d’utilisation, notamment le port obligatoire d’équipements de protection individuelle lors du montage et du démontage, ainsi que l’utilisation exclusive des composants d’origine.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les éléments spécifiques du système de liaison Ergoblock® et comment garantissent-ils la sécurité ?
Le système breveté Ergoblock® permet un blocage fiable d’un seul geste pour les garde-corps, stabilisateurs et autres éléments. Les pièces en aluminium moulé de forte épaisseur assurent un serrage réglable et sûr. La liaison échelon/montant est sertie avec des échelons ovalisés empêchant leur rotation, renforçant ainsi la stabilité.
Quelles sont les caractéristiques techniques principales de l’échafaudage Totem 2 BOX 300 ?
Il s’agit d’un échafaudage roulant en aluminium certifié NF, conforme à la norme EN 1004-1 et au décret 2004-924, avec une charge maximale de 200 kg/m². Sa hauteur maximale de travail est de 5,85 m. Il est conçu pour un usage ultra intensif sur sols plats ou en dénivelé.
Comment l’échafaudage s’adapte-t-il aux sols irréguliers et quelles sont les précautions à prendre ?
Le produit intègre un décalage de niveau et des roues réglables sur 175 mm par pas de 12,5 mm, permettant une adaptation aux terrains en pente. Les roues doivent être bloquées avant usage. Les stabilisateurs sont réglables en longueur et doivent être installés en respectant leurs positions angulaires.
Quels sont les points de vigilance lors du montage et de l’utilisation de cet échafaudage ?
Le montage doit être réalisé par deux personnes formées, en suivant strictement le manuel. L’échafaudage doit être utilisé sans modification et uniquement avec des composants d’origine. L’accès aux niveaux se fait par l’intérieur via les trappes. Le port d’équipements de protection individuelle est obligatoire lors du montage et démontage.
Quelles informations doivent être affichées sur l’échafaudage après montage ou modification ?
Il faut afficher de manière visible depuis le sol : le nom et coordonnées de la personne responsable, l’état prêt à l’usage, la classe de charge et la charge uniformément répartie, l’usage intérieur uniquement si applicable, ainsi que la date d’assemblage.
