ÉCHAFAUDAGE ROULANT TOTEM BOX 300 - 6.85M - TUBESCA COMABI - 26403850
Référence : T02526403850
Découvrez ÉCHAFAUDAGE ROULANT TOTEM BOX 300 - 6.85M - TUBESCA COMABI - 26403850 disponible à l'achat
- Usage ultra intensif, idéal pour les sols plats et dénivelés.
- Fabrication en aluminium, léger et durable pour une utilisation facile.
- Charge maximale de 200 kg/m², pour des travaux exigeants.
- Garantie de 5 ans, assurant la fiabilité du produit.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

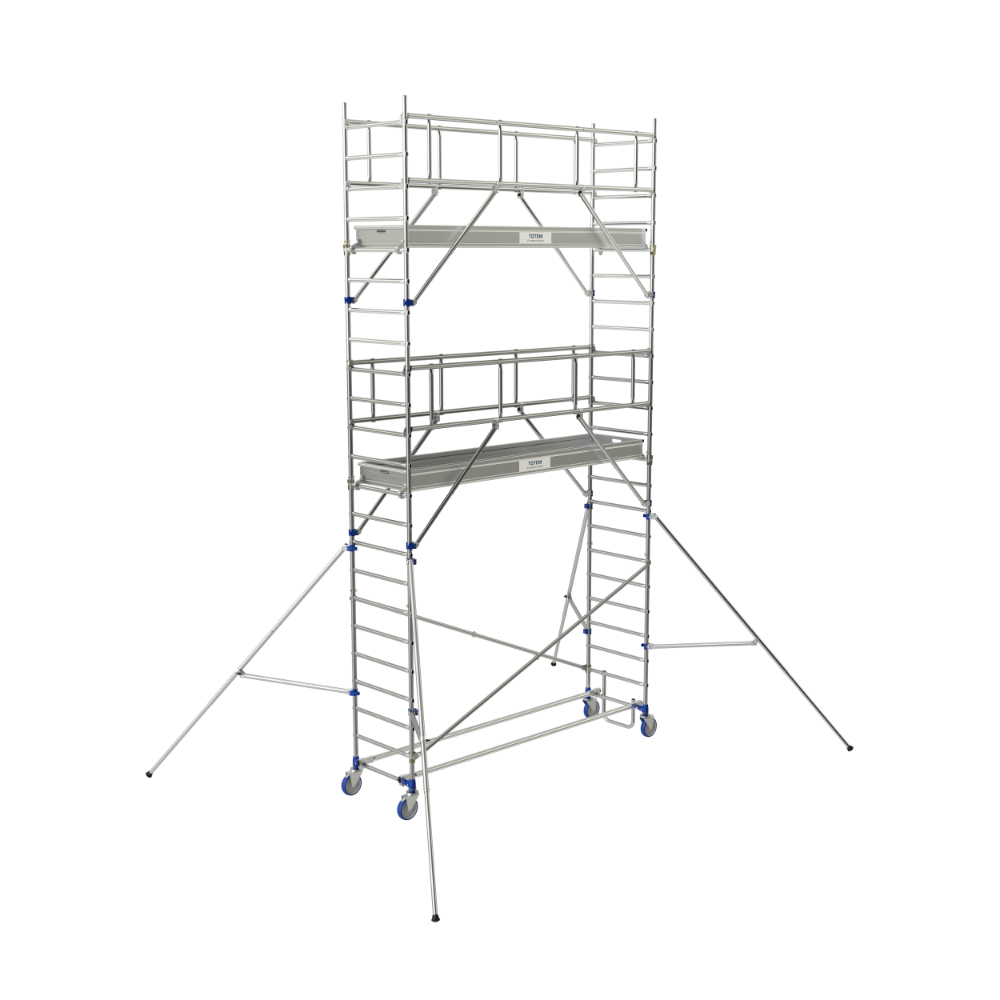

Le Totem 2 BOX 300 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Les plinthes en aluminium de 150 mm sont amovibles et se mettent en place rapidement sans vis ni outils. Les roues, de 200 mm de diamètre, sont réglables sur 175 mm avec un pas de 12,5 mm, adaptées pour rouler sur sols plats comme sur sols encombrés ou en dénivelé.
La liaison entre les échelons et les montants est sertie, offrant une très grande résistance grâce à la forme ovalisée des extrémités des échelons, empêchant leur rotation. La fixation des garde-corps est originale et sécurisée : la partie haute s’accroche sur les échelons via des pièces en aluminium moulé de forte épaisseur, tandis que deux diagonales viennent serrer le montant. Le système Ergoblock® permet un serrage rapide et réglable d’une seule main.
Le plancher est en aluminium et bois, équipé d’une trappe d’accès par l’intérieur pour faciliter le travail en hauteur. Les stabilisateurs se fixent sur les montants avec le même système Ergoblock® que les garde-corps et sont réglables en longueur pour s’adapter à la hauteur de travail. Un décalage de niveau est intégré pour plus de stabilité.
Les extrémités des traverses possèdent des mâchoires crantées qui se placent automatiquement autour des échelons, garantissant une liaison fiable.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 6,85 m (pour la référence 26403850)
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004/924
- Recommandations : R 457
Dimensions et poids pour le modèle 6,85 m (référence 26403850) :
- Hauteur hors tout : 6 m
- Hauteur plancher/plate-forme : 4,85 m
- Nombre de planchers : 2
- Poids : 152 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 4,1 m
- Longueur hors tout sans stabilisateurs : 3,31 m
- Longueur hors tout avec stabilisateurs : 5,3 m
- Hauteur d’accès/travail maximale : 6,85 m
Le produit est certifié NF par AFNOR Certification, conforme aux normes NF P 93-352, NF P 93-353 et au référentiel NF096, garantissant sa conformité aux exigences de sécurité des équipements de chantier.
Le Totem 2 BOX 300 est un échafaudage roulant performant, robuste et facile à utiliser, adapté aux travaux en hauteur sur divers types de sols, avec un système de fixation innovant et fiable pour une sécurité optimale.
L’accès aux différents niveaux s’effectue par l’intérieur de la tour via des trappes intégrées dans le plancher. Le hissage des éléments pour l’élévation se réalise du côté des garde-corps une fois ceux-ci installés. Les outils ou autres éléments nécessaires pendant l’utilisation sont hissés par les trappes d’accès.
Les stabilisateurs doivent être installés à leurs positions angulaires prescrites et réglés en longueur pour s’adapter à la hauteur de travail. Le système de liaison breveté Ergoblock® permet un blocage fiable et réglable d’une seule main pour les garde-corps et stabilisateurs. Les roues de 200 mm de diamètre sont réglables sur 175 mm par pas de 12,5 mm et adaptées à des sols plats ou encombrés, avec un décalage de niveau intégré.
L’échafaudage est destiné à un usage ultra intensif sur sols plats ou en dénivelé. Le travail sur les plateaux est autorisé uniquement si le garde-corps complet (mains courantes, lisses intermédiaires et plinthes) est en place. La charge doit être uniformément répartie et le dernier plateau chargé ne doit accueillir qu’une seule personne.
Après montage ou modification, des informations telles que le nom et coordonnées du responsable, la date d’assemblage, la classe de charge, et l’état de préparation à l’utilisation doivent être affichées de manière visible depuis le sol.
En cas de fonctionnement non conforme, il est impératif de vérifier la bonne installation des stabilisateurs, le blocage des roues et la verticalité de la structure avant toute utilisation.
Ce produit doit être utilisé strictement conformément au manuel d’instructions disponible sur site, sans aucune modification, et uniquement par du personnel formé au montage et à l’utilisation.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage roulant TOTEM BOX 300 ?
Le TOTEM BOX 300 est un échafaudage roulant en aluminium conçu pour un usage ultra intensif sur sols plats et en dénivelé. Il supporte une charge maximale de 200 kg/m², avec une charge ponctuelle de 150 kg par plateau. Sa hauteur d’accès maximale est de 6,85 m pour ce modèle. Il est conforme à la norme EN 1004-1 et au décret 2004/924, avec une garantie de 5 ans.
Comment fonctionne le système de liaison Ergoblock® et quels sont ses avantages ?
Le système breveté Ergoblock® assure un blocage fiable en un seul geste, réglable d’une main pour un serrage optimal. Il est utilisé pour la fixation des garde-corps, stabilisateurs et autres éléments, garantissant une liaison solide et sécurisée sans outils. Ce système facilite le montage et la sécurité de l’échafaudage.
Quels sont les éléments spécifiques assurant la stabilité et la sécurité de cet échafaudage ?
Les stabilisateurs se fixent sur les montants avec le système Ergoblock® et se règlent en longueur selon la hauteur de travail. Les roues de 200 mm de diamètre sont réglables sur 175 mm par pas de 12,5 mm, adaptées aux sols encombrés. La liaison échelon/montant est sertie avec une forme ovalisée empêchant la rotation des échelons. Le garde-corps complet comprend mains courantes, lisses intermédiaires et plinthes de 150 mm amovibles.
Quelles sont les précautions et règles à respecter lors du montage et de l’utilisation ?
Le montage doit être réalisé par deux personnes formées, en suivant strictement le manuel d’instructions. L’échafaudage doit être positionné sur un sol stable, avec roues bloquées par frein avant toute utilisation. Les stabilisateurs doivent être installés aux positions angulaires prescrites. L’accès aux plateaux se fait par l’intérieur via des trappes. Le travail est autorisé uniquement avec un garde-corps complet. Après montage, les informations sur le responsable, la date, la charge et la conformité doivent être affichées clairement.
Quels sont les critères essentiels à vérifier pour choisir un échafaudage roulant comme le TOTEM BOX 300 ?
Il faut vérifier la conformité aux normes (EN 1004-1, NF P 93-352, NF P 93-353), la charge maximale admissible, la hauteur d’accès adaptée aux besoins, la stabilité assurée par des stabilisateurs réglables, ainsi que la facilité et la sécurité du montage via des systèmes fiables comme Ergoblock®. La capacité à évoluer sur sols plats et dénivelés et la garantie offerte sont également des critères clés.
