ÉCHAFAUDAGE ROULANT TOTEM BOX 300 - 8.85M - TUBESCA COMABI - 26403870
Référence : T02526403870
Découvrez ÉCHAFAUDAGE ROULANT TOTEM BOX 300 - 8.85M - TUBESCA COMABI - 26403870 disponible à l'achat
- Utilisation adaptée aux sols plats et inclinés
- Charge maximale supportée de 200 kg/m²
- Matériau en aluminium pour une durabilité accrue
- Garantie de 5 ans pour une confiance prolongée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

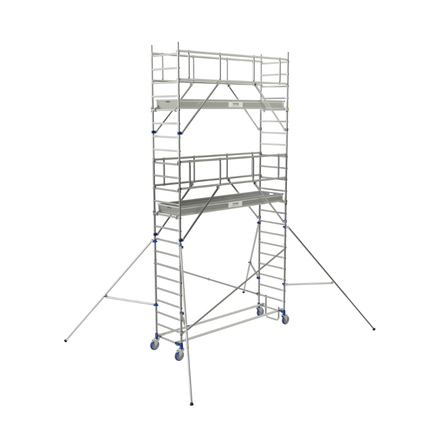

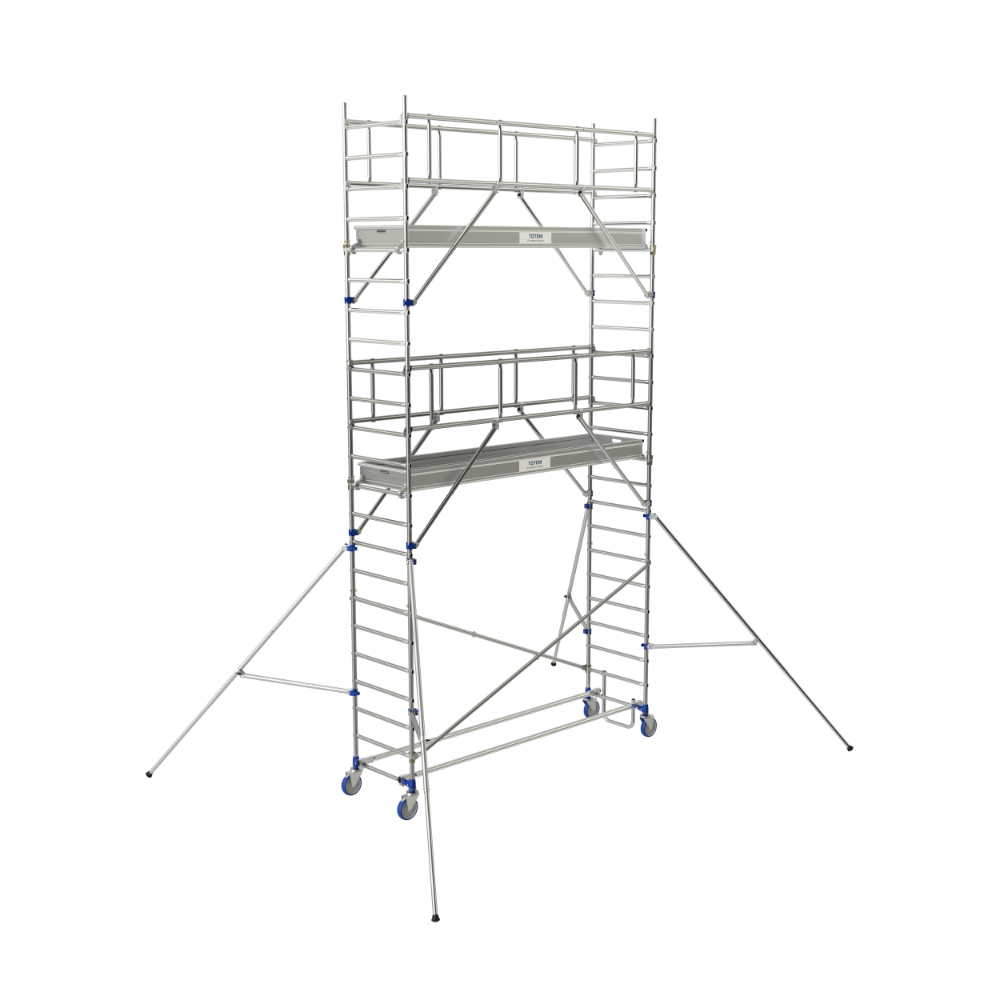

Le Totem 2 BOX 300 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
La liaison des garde-corps est originale, très simple et sûre. La partie haute s’accroche sur les échelons avec des pièces en aluminium moulé, forte épaisseur. Les deux diagonales viennent prendre en tenaille le montant. Le système «Ergoblock®» se referme d’une main et peut se régler pour assurer le meilleur serrage.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Description et fonctionnement :
- Les plinthes amovibles en aluminium de 150 mm se mettent en place rapidement, sans vis ni outils.
- Les roues de 200 mm de diamètre sont réglables sur 175 mm, par pas de 12,5 mm, adaptées pour rouler sur des sols encombrés.
- La liaison entre les échelons et les montants est sertie, avec des échelons ovalisés aux extrémités pour empêcher leur rotation.
- La liaison des garde-corps est simple et sûre : la partie haute s’accroche aux échelons via des pièces en aluminium moulé de forte épaisseur, tandis que deux diagonales serrent le montant. Le système Ergoblock se referme d’une main et se règle pour un serrage optimal.
- Le plancher aluminium/bois est équipé d’une trappe d’accès par l’intérieur.
- Les stabilisateurs se fixent sur les montants à l’aide du système Ergoblock, se règlent en longueur pour s’adapter à la hauteur et intègrent un décalage de niveau.
- Les extrémités des traverses comportent des mâchoires crantées qui se placent automatiquement autour des échelons pour une liaison très fiable.
Caractéristiques techniques :
- Usage : ultra intensif
- Utilisation : sol plat et dénivelé
- Hauteur d'accès/de travail maximale : 8,85 m
- Matière : aluminium
- Charge maximale admissible : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004-924
- Recommandations : R 457
Dimensions et poids (référence 26403870) :
- Hauteur hors tout : 8 m
- Hauteur plancher/plate-forme : 6,85 m
- Nombre de planchers : 3
- Poids : 214,6 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 5,7 m
- Longueur hors tout sans stabilisateurs : 3,31 m
- Longueur hors tout avec stabilisateurs : 5,3 m
- Hauteur d’accès/travail maximale : 8,85 m
Normes et certifications :
- Produit certifié NF par AFNOR Certification selon le référentiel NF096 pour équipements de chantier.
- Conforme à la norme NF P 93-352 (PIR) et NF P 93-353 (PIRL).
Avantages produit :
- Montage et démontage rapides grâce au système Ergoblock breveté.
- Sécurité renforcée par des liaisons robustes et anti-rotation.
- Adaptabilité aux sols inégaux avec stabilisateurs réglables.
- Mobilité facilitée par des roues gros diamètre adaptées aux chantiers encombrés.
- Plancher avec trappe d’accès intégrée pour un confort d’utilisation.
Conditionnement, stockage et conservation :
- Non spécifiés dans le document.
Ce modèle est idéal pour les professionnels recherchant un échafaudage roulant performant, sécurisé et facile à manipuler pour des travaux en hauteur sur divers types de sols.
L’assemblage commence par la préparation et la fixation des diagonales sur la base fixe, puis le montage des échelles avec les diagonales, suivi de la pose des lisses avec berceau. Chaque élément doit être verrouillé correctement. L’accès aux différents niveaux se fait par l’intérieur via des trappes d’accès intégrées aux planchers.
Les stabilisateurs doivent toujours être installés en respectant leurs positions angulaires, et réglés en longueur pour s’adapter à la hauteur et au décalage de niveau du sol. Les roues sont réglables sur 175 mm par pas de 12,5 mm et doivent être bloquées avant utilisation.
Le hissage des éléments pour l’élévation se réalise par le côté garde-corps, une fois celui-ci installé. Les outils ou autres éléments nécessaires pendant l’utilisation doivent être hissés par les trappes d’accès des plateformes.
L’échafaudage est destiné à un usage sur sol plat ou en dénivelé et permet une hauteur d’accès maximale de 8,85 mètres. Le travail sur un plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après montage ou modification, des informations minimales doivent être affichées sur l’échafaudage et visibles depuis le sol : nom et coordonnées de la personne responsable, état de préparation à l’utilisation, classe de charge et charge uniformément répartie, usage intérieur exclusif ou non, et date d’assemblage.
En cas de fonctionnement non conforme, il est impératif de vérifier que toutes les goupilles et verrous sont en place et que les composants ne sont pas endommagés avant de poursuivre l’utilisation.
Ce produit doit être utilisé strictement conformément au manuel d’instructions, sans aucune modification, et par du personnel formé aux instructions de montage et d’utilisation.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les spécificités du système de liaison Ergoblock sur cet échafaudage ?
Le système de liaison Ergoblock breveté permet un blocage fiable en un seul geste. Il est utilisé pour fixer les garde-corps, les stabilisateurs et garantir la liaison des éléments. Ce système assure un serrage optimal et une manipulation à une main, ce qui facilite le montage et la sécurité.
Comment l’échafaudage TOTEM BOX 300 garantit-il la stabilité sur sol incliné ?
Les stabilisateurs sont réglables en longueur pour s’adapter à la hauteur et au décalage de niveau du sol. Ils se fixent sur les montants via le système Ergoblock et doivent être installés en respectant leurs positions angulaires, conformément aux règles de montage précisées dans la notice.
Quels sont les critères de charge et de sécurité à respecter pour cet échafaudage ?
L’échafaudage est certifié NF et conforme à la norme EN 1004-1. Il supporte une charge maximale uniformément répartie de 200 kg/m². La charge ponctuelle maximale autorisée sur un seul plateau est de 150 kg. Le travail sur un plateau est autorisé uniquement avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Quelles sont les recommandations pour le montage et l’utilisation de cet échafaudage ?
Le montage doit être réalisé par deux personnes formées, en suivant strictement le manuel. L’échafaudage doit être mis de niveau avant utilisation, avec les roues bloquées. Les stabilisateurs doivent toujours être installés, et tous les verrous et goupilles doivent être en place. L’accès aux niveaux se fait par l’intérieur via des trappes intégrées aux planchers.
Comment ce produit répond-il aux exigences normatives et de certification ?
Le TOTEM BOX 300 est certifié NF selon le référentiel NF096, conforme à la norme NF EN 1004-1 et au décret 2004-924. Il répond également aux recommandations R 457. Cette certification garantit la conformité aux exigences de sécurité et de qualité pour les équipements de chantier.
