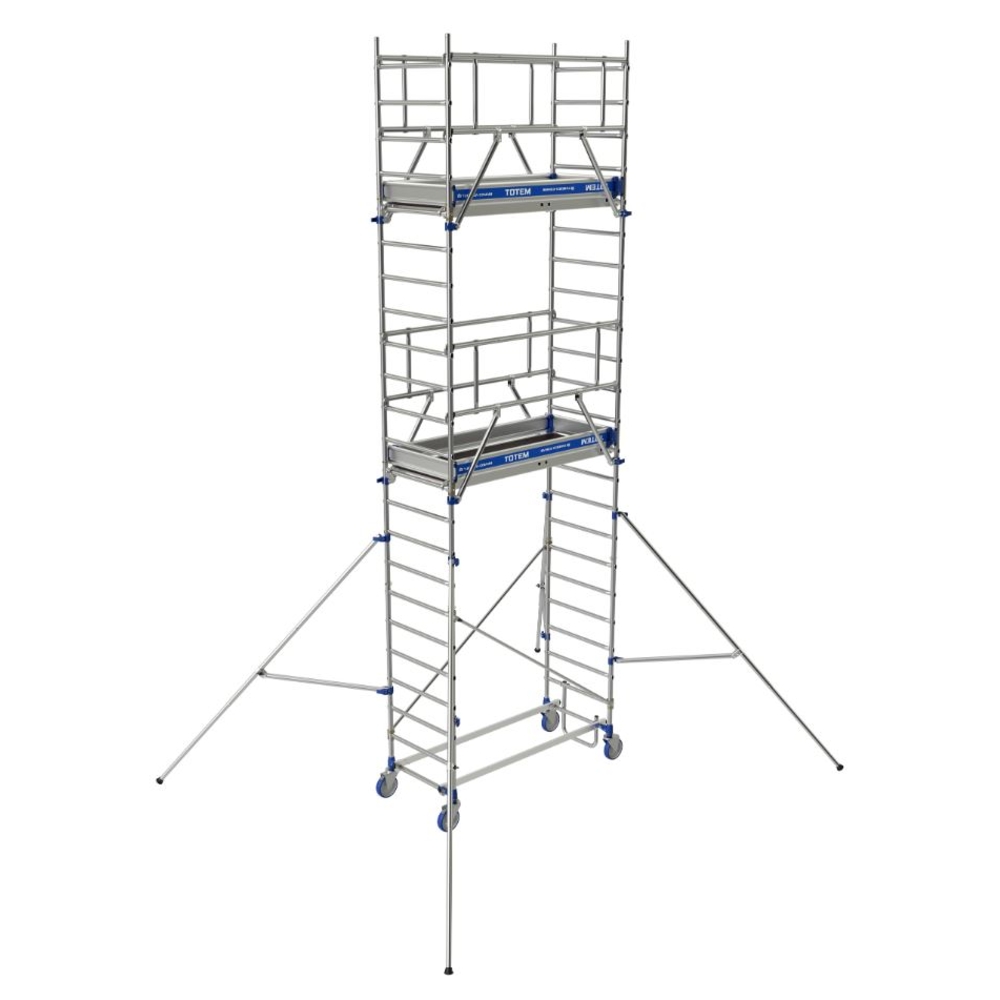

ECHAFAUDAGE ROULANT TOTEM LINE 180 - 4.85M - TUBESCA COMABI - 22403630
Référence : T02522403630
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 180 - 4.85M - TUBESCA COMABI - 22403630 disponible à l'achat
Les points clés
- Hauteur de travail maximum 4.85M
- Échafaudage en aluminium certifié NF pour sécurité optimaleSystème de blocage Ergoblock pour un montage rapideStabilisateurs réglables pour une meilleure stabilité Charge maximale de 200 kg/m² pour un usage intensif
1 885,09 € TTC 1 570,91 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Totem 2 Line 180 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le Totem 2 Line 180 est un échafaudage roulant en aluminium certifié NF, conçu pour un usage ultra intensif. Il est conforme à la norme EN 1004-1 et au décret 2004-924, avec une garantie de 5 ans. Ce modèle est adapté à une utilisation sur sol plat et en dénivelé, offrant une hauteur d’accès ou de travail maximale de 4,85 mètres et une charge maximale de 200 kg/m².
Le système de liaison breveté Ergoblock permet un blocage fiable en un seul geste, garantissant la sécurité et la stabilité de l’échafaudage. Les plinthes en aluminium de 150 mm sont amovibles et se montent rapidement sans vis ni outils. Les roues de grand diamètre (200 mm) sont réglables sur 175 mm par pas de 12,5 mm, ce qui facilite le déplacement même sur des sols encombrés.
La liaison entre les échelons et les montants est sertie, une technologie très résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant, ce qui crée un effet anti-rotation. Le plancher, composé d’aluminium et de bois, est équipé d’une trappe d’accès par l’intérieur pour faciliter les déplacements sur la plateforme.
Les stabilisateurs se fixent sur les montants avec le système Ergoblock, identique à celui des garde-corps, et se règlent en longueur pour s’adapter à la hauteur, avec un décalage de niveau intégré. Les extrémités des traverses possèdent des mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison très fiable.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 4,85 m
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1, décret 2004-924
- Recommandations : R 457
Dimensions et poids pour la référence 22403630 (Totem Line 180 4,85 m) :
- Hauteur hors tout : 4 m
- Hauteur plancher/plate-forme : 2,85 m
- Nombre de planchers : 1
- Poids : 79 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur accès/travail max : 4,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant la conformité aux normes de sécurité et qualité pour les équipements de chantier.
Le Totem 2 Line 180 est conçu pour offrir robustesse, sécurité et facilité d’utilisation sur tous types de chantiers, avec des éléments modulables et des réglages adaptés aux différentes configurations de travail.
Le système de liaison breveté Ergoblock permet un blocage fiable en un seul geste, garantissant la sécurité et la stabilité de l’échafaudage. Les plinthes en aluminium de 150 mm sont amovibles et se montent rapidement sans vis ni outils. Les roues de grand diamètre (200 mm) sont réglables sur 175 mm par pas de 12,5 mm, ce qui facilite le déplacement même sur des sols encombrés.
La liaison entre les échelons et les montants est sertie, une technologie très résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant, ce qui crée un effet anti-rotation. Le plancher, composé d’aluminium et de bois, est équipé d’une trappe d’accès par l’intérieur pour faciliter les déplacements sur la plateforme.
Les stabilisateurs se fixent sur les montants avec le système Ergoblock, identique à celui des garde-corps, et se règlent en longueur pour s’adapter à la hauteur, avec un décalage de niveau intégré. Les extrémités des traverses possèdent des mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison très fiable.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 4,85 m
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1, décret 2004-924
- Recommandations : R 457
Dimensions et poids pour la référence 22403630 (Totem Line 180 4,85 m) :
- Hauteur hors tout : 4 m
- Hauteur plancher/plate-forme : 2,85 m
- Nombre de planchers : 1
- Poids : 79 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur accès/travail max : 4,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant la conformité aux normes de sécurité et qualité pour les équipements de chantier.
Le Totem 2 Line 180 est conçu pour offrir robustesse, sécurité et facilité d’utilisation sur tous types de chantiers, avec des éléments modulables et des réglages adaptés aux différentes configurations de travail.
Usage Ultra intensif
Utilisation Sol plat et dénivelé
Hauteur d'accès/de travail maxi (m) 4,85
Matière Aluminium
Charge maxi (kg/m²) 200
Garantie (ans) 5
Normes EN 1004//1
Décret 2004/924
Recommandations R 457
L’échafaudage roulant Totem Line 180 s’utilise en positionnant la base fixe sur un sol plat ou en dénivelé, en bloquant les roues à l’aide des freins réglables par pas de 12,5 mm. Le montage s’effectue par deux personnes, en suivant les étapes d’assemblage des éléments modulaires : échelles, diagonales, lisses avec berceau, stabilisateurs. Les stabilisateurs doivent être fixés sur les montants avec un positionnement angulaire précis, réglables en longueur selon la hauteur de travail, avec un décalage de niveau intégré.
L’accès aux différents niveaux se fait par l’intérieur de la tour via les trappes d’accès intégrées dans les planchers. Les éléments pour l’élévation sont hissés depuis le côté des garde-corps une fois ceux-ci installés, tandis que les outils ou autres éléments pendant l’utilisation sont passés par les trappes des plateformes.
L’échafaudage est destiné à un usage ultra intensif sur chantiers, avec une charge uniformément répartie à respecter, et un seul opérateur par plateau. Le travail sur plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après montage ou modification, des informations telles que le nom de la personne responsable, la classe de charge, la date d’assemblage, et l’état de préparation à l’utilisation doivent être affichées de manière visible depuis le sol.
En cas de fonctionnement non conforme, il est impératif de vérifier que toutes les goupilles et verrous sont bien en place, que les stabilisateurs sont correctement positionnés, et que les roues sont bloquées avant toute utilisation. Le montage et démontage doivent être réalisés uniquement par du personnel formé aux instructions spécifiques.
Le résultat attendu est une structure stable, sécurisée et accessible, offrant une hauteur de travail maximale de 4,85 mètres pour ce modèle, avec une verticalité contrôlée et un niveau optimal assuré par le réglage des roues et stabilisateurs.
L’accès aux différents niveaux se fait par l’intérieur de la tour via les trappes d’accès intégrées dans les planchers. Les éléments pour l’élévation sont hissés depuis le côté des garde-corps une fois ceux-ci installés, tandis que les outils ou autres éléments pendant l’utilisation sont passés par les trappes des plateformes.
L’échafaudage est destiné à un usage ultra intensif sur chantiers, avec une charge uniformément répartie à respecter, et un seul opérateur par plateau. Le travail sur plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après montage ou modification, des informations telles que le nom de la personne responsable, la classe de charge, la date d’assemblage, et l’état de préparation à l’utilisation doivent être affichées de manière visible depuis le sol.
En cas de fonctionnement non conforme, il est impératif de vérifier que toutes les goupilles et verrous sont bien en place, que les stabilisateurs sont correctement positionnés, et que les roues sont bloquées avant toute utilisation. Le montage et démontage doivent être réalisés uniquement par du personnel formé aux instructions spécifiques.
Le résultat attendu est une structure stable, sécurisée et accessible, offrant une hauteur de travail maximale de 4,85 mètres pour ce modèle, avec une verticalité contrôlée et un niveau optimal assuré par le réglage des roues et stabilisateurs.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les principales caractéristiques techniques de l’échafaudage roulant Totem Line 180 ?
Le Totem Line 180 est un échafaudage roulant en aluminium destiné à un usage ultra intensif avec une hauteur d’accès maximale de 4,85 m. Il supporte une charge maximale uniformément répartie de 200 kg/m², conforme à la norme EN 1004-1 et au décret 2004-924. Il est certifié NF selon le référentiel NF096, garantissant sa conformité aux exigences de sécurité et qualité pour équipements de chantier.
Comment se réalise la mise en œuvre et le réglage de cet échafaudage sur chantier ?
La base de l’échafaudage doit être positionnée sur un sol plat ou en dénivelé, avec les roues bloquées par des freins réglables par pas de 12,5 mm. Le montage s’effectue à deux personnes en suivant les étapes d’assemblage des éléments modulaires (échelles, diagonales, lisses, stabilisateurs). La verticalité de la structure doit être vérifiée avec un niveau après montage des échelles et lisses. Les stabilisateurs sont obligatoires et réglables en longueur selon la hauteur de travail, avec un décalage de niveau intégré.
Quels systèmes assurent la stabilité et la sécurité de l’échafaudage Totem Line 180 ?
Le système breveté Ergoblock permet un blocage fiable en un seul geste des éléments. La liaison échelon/montant est sertie, créant un effet anti-rotation. Les stabilisateurs se fixent sur les montants avec ce même système Ergoblock et doivent être positionnés selon des angles précis. Les roues de 200 mm de diamètre sont conçues pour rouler sur sols encombrés et se règlent par pas de 12,5 mm. Un garde-corps complet (mains courantes, lisses intermédiaires, plinthes) est obligatoire pour travailler en sécurité sur les plateaux.
Quelles sont les précautions d’usage et les règles de sécurité à respecter ?
L’échafaudage doit être monté et démonté uniquement par du personnel formé, en respectant les instructions du manuel. Le port d’équipements de protection individuelle (EPI) est obligatoire lors du montage/démontage. Un seul opérateur est autorisé par plateau, et le travail n’est permis qu’avec un garde-corps complet. Après montage ou modification, des informations telles que le nom du responsable, la classe de charge, la date d’assemblage et l’état de préparation doivent être affichées et visibles depuis le sol. L’échafaudage n’est pas un point d’ancrage pour système antichute.
Comment s’effectue l’accès et la circulation sur l’échafaudage ?
L’accès aux différents niveaux se fait par l’intérieur via des trappes intégrées dans les planchers en aluminium/bois. Le hissage des éléments d’élévation se réalise depuis le côté des garde-corps une fois ceux-ci installés. Les outils ou autres éléments nécessaires durant l’utilisation sont passés par les trappes des plateformes.
