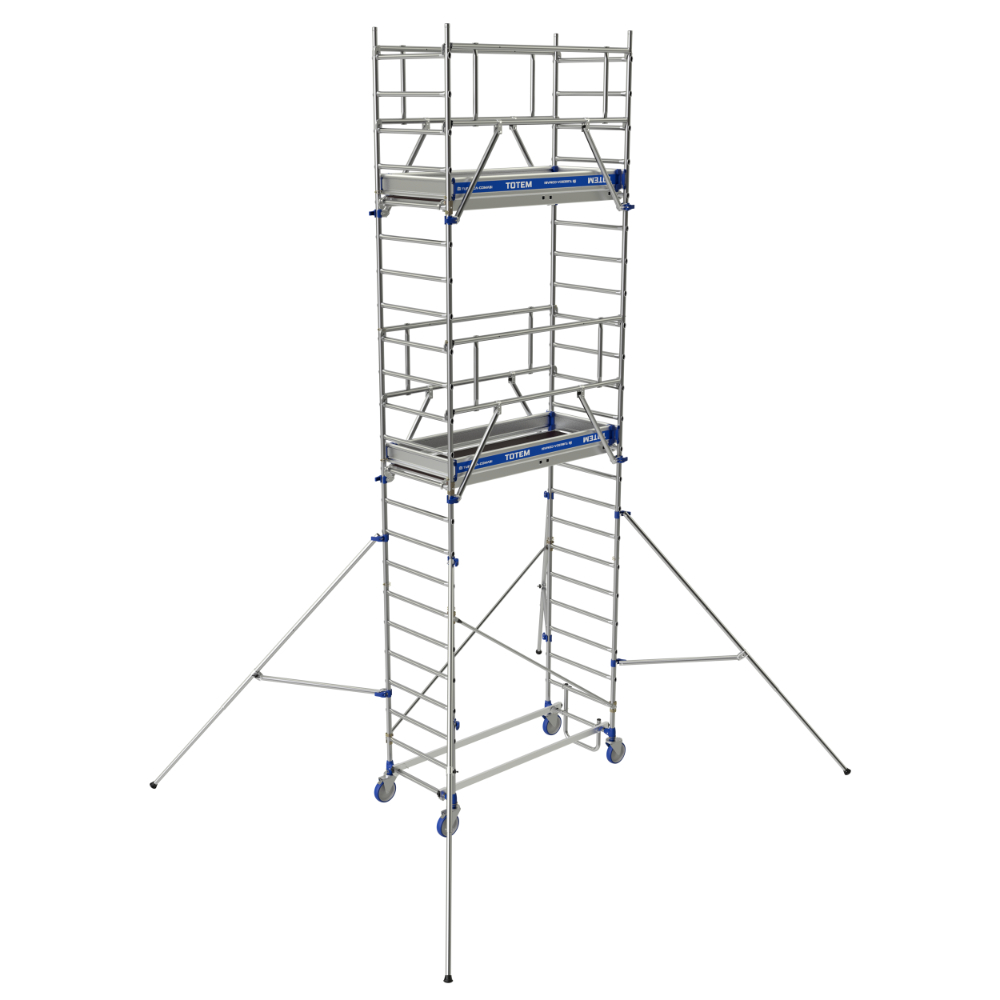

ECHAFAUDAGE ROULANT TOTEM LINE 180 - 5.85M - TUBESCA COMABI - 22403640
Référence : T02522403640
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 180 - 5.85M - TUBESCA COMABI - 22403640 disponible à l'achat
Les points clés
- Hauteur de travail maximum 6.85
- Échafaudage roulant en aluminium certifié NF Montage facile sans vis ni outilsRoues réglables pour une meilleure mobilité Charge maximale de 200 kg/m² pour un usage intensif
3 063,59 € TTC 2 552,99 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Totem 2 Line 180 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le Totem 2 Line 180 est un échafaudage roulant en aluminium certifié NF, conçu pour un usage ultra intensif. Il est conforme à la norme EN 1004-1 et au décret 2004-924, avec une garantie de 5 ans. Sa hauteur maximale d'accès ou de travail est de 5,85 mètres.
Ce produit est équipé d’un système de liaison breveté Ergoblock® qui permet un blocage fiable en un seul geste, garantissant la sécurité et la stabilité de l’échafaudage. La liaison entre les échelons et les montants est sertie, avec des échelons ronds ovalisés aux extrémités pour assurer un anti-rotation efficace.
Les plinthes de 150 mm en aluminium sont amovibles, se montent rapidement sans vis ni outils, facilitant ainsi les opérations de montage et de démontage. Le plancher, composé d’aluminium et de bois, dispose d’une trappe d’accès intérieure pour une meilleure ergonomie.
Les stabilisateurs se fixent sur les montants grâce au même système Ergoblock® que les garde-corps, et peuvent être réglés en longueur pour s’adapter à la hauteur de travail. Ils intègrent également un décalage de niveau pour compenser les sols irréguliers.
Les traverses sont munies de mâchoires crantées qui s’accrochent automatiquement autour des échelons, assurant une liaison fiable et sécurisée. Les roues de 200 mm de diamètre, conçues pour des sols encombrés, sont réglables sur une plage de 175 mm par pas de 12,5 mm, offrant une grande adaptabilité aux différents terrains, qu’ils soient plats ou en dénivelé.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d'accès/de travail maximale : 5,85 m
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004/924
- Recommandations : R 457
Dimensions et poids pour la référence 22403640 (modèle 5,85 m) :
- Hauteur hors tout : 5,85 m
- Hauteur plancher/plate-forme : 3,85 m
- Nombre de planchers : 2
- Poids : 110,1 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur d’accès/travail maximale : 5,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant sa conformité aux exigences de sécurité et de qualité pour les équipements de chantier.
Le Totem 2 Line 180 est conçu pour offrir robustesse, sécurité et facilité d’utilisation sur tous types de chantiers, même sur des sols encombrés ou en dénivelé. Son système de montage rapide, ses roues réglables et ses stabilisateurs adaptables en font un échafaudage roulant performant et fiable pour les professionnels.
Ce produit est équipé d’un système de liaison breveté Ergoblock® qui permet un blocage fiable en un seul geste, garantissant la sécurité et la stabilité de l’échafaudage. La liaison entre les échelons et les montants est sertie, avec des échelons ronds ovalisés aux extrémités pour assurer un anti-rotation efficace.
Les plinthes de 150 mm en aluminium sont amovibles, se montent rapidement sans vis ni outils, facilitant ainsi les opérations de montage et de démontage. Le plancher, composé d’aluminium et de bois, dispose d’une trappe d’accès intérieure pour une meilleure ergonomie.
Les stabilisateurs se fixent sur les montants grâce au même système Ergoblock® que les garde-corps, et peuvent être réglés en longueur pour s’adapter à la hauteur de travail. Ils intègrent également un décalage de niveau pour compenser les sols irréguliers.
Les traverses sont munies de mâchoires crantées qui s’accrochent automatiquement autour des échelons, assurant une liaison fiable et sécurisée. Les roues de 200 mm de diamètre, conçues pour des sols encombrés, sont réglables sur une plage de 175 mm par pas de 12,5 mm, offrant une grande adaptabilité aux différents terrains, qu’ils soient plats ou en dénivelé.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d'accès/de travail maximale : 5,85 m
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004/924
- Recommandations : R 457
Dimensions et poids pour la référence 22403640 (modèle 5,85 m) :
- Hauteur hors tout : 5,85 m
- Hauteur plancher/plate-forme : 3,85 m
- Nombre de planchers : 2
- Poids : 110,1 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur d’accès/travail maximale : 5,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant sa conformité aux exigences de sécurité et de qualité pour les équipements de chantier.
Le Totem 2 Line 180 est conçu pour offrir robustesse, sécurité et facilité d’utilisation sur tous types de chantiers, même sur des sols encombrés ou en dénivelé. Son système de montage rapide, ses roues réglables et ses stabilisateurs adaptables en font un échafaudage roulant performant et fiable pour les professionnels.
Usage Ultra intensif
Utilisation Sol plat et dénivelé
Hauteur d'accès/de travail maxi (m) 5,85
Matière Aluminium
Charge maxi (kg/m²) 200
Garantie (ans) 5
Normes EN 1004//1
Décret 2004/924
Recommandations R 457
L’échafaudage roulant Totem Line 180 s’utilise en positionnant la base fixe sur un sol plat ou en dénivelé, en bloquant les roues à l’aide des freins. L’équipement doit être mis à niveau avant toute utilisation, en vérifiant la verticalité de la structure dans les deux directions à l’aide d’un niveau (cf. page 20 du manuel).
Le montage s’effectue obligatoirement à deux personnes. Il commence par la préparation des diagonales, puis l’assemblage de la base fixe avec les échelles et les diagonales. Les lisses sont ensuite installées avec un système de berceau à verrouillage automatique. Chaque étape nécessite la mise en place correcte des goupilles et verrous (cf. pages 18-19).
L’accès aux différents niveaux se fait par l’intérieur de la tour via des trappes intégrées dans les planchers. Le hissage des éléments pour l’élévation du produit s’effectue du côté des garde-corps une fois ceux-ci montés. Les outils ou autres éléments peuvent être hissés par les trappes d’accès pendant l’utilisation.
Les stabilisateurs doivent toujours être installés en respectant leur position angulaire et réglés en longueur en fonction de la hauteur de travail, avec un décalage de niveau intégré pour compenser les sols irréguliers (cf. page 1). Leur montage est détaillé dans le manuel.
Le produit doit être utilisé conformément au manuel, sans aucune modification, et uniquement par un personnel formé. Après montage ou modification, une étiquette visible depuis le sol doit indiquer : le nom et coordonnées de la personne responsable, si l’échafaudage est prêt à l’usage, la classe de charge et la charge uniformément répartie, si l’usage est intérieur uniquement, et la date d’assemblage.
Le travail sur les plateaux est autorisé uniquement si un garde-corps complet est installé, comprenant mains courantes, lisses intermédiaires et plinthes. L’usage est destiné à l’accès par échelle verticale intégrée, sans accès par escalier.
En résumé, l’utilisation consiste à assembler la structure en suivant les étapes décrites, à mettre l’échafaudage parfaitement de niveau, à sécuriser les éléments par verrouillage, à installer les stabilisateurs correctement réglés, puis à accéder aux plateformes par l’intérieur via les trappes pour réaliser les travaux en hauteur jusqu’à 5,85 m. Toute opération doit respecter les consignes d’utilisation et de charge indiquées, sans modification du produit.
Le montage s’effectue obligatoirement à deux personnes. Il commence par la préparation des diagonales, puis l’assemblage de la base fixe avec les échelles et les diagonales. Les lisses sont ensuite installées avec un système de berceau à verrouillage automatique. Chaque étape nécessite la mise en place correcte des goupilles et verrous (cf. pages 18-19).
L’accès aux différents niveaux se fait par l’intérieur de la tour via des trappes intégrées dans les planchers. Le hissage des éléments pour l’élévation du produit s’effectue du côté des garde-corps une fois ceux-ci montés. Les outils ou autres éléments peuvent être hissés par les trappes d’accès pendant l’utilisation.
Les stabilisateurs doivent toujours être installés en respectant leur position angulaire et réglés en longueur en fonction de la hauteur de travail, avec un décalage de niveau intégré pour compenser les sols irréguliers (cf. page 1). Leur montage est détaillé dans le manuel.
Le produit doit être utilisé conformément au manuel, sans aucune modification, et uniquement par un personnel formé. Après montage ou modification, une étiquette visible depuis le sol doit indiquer : le nom et coordonnées de la personne responsable, si l’échafaudage est prêt à l’usage, la classe de charge et la charge uniformément répartie, si l’usage est intérieur uniquement, et la date d’assemblage.
Le travail sur les plateaux est autorisé uniquement si un garde-corps complet est installé, comprenant mains courantes, lisses intermédiaires et plinthes. L’usage est destiné à l’accès par échelle verticale intégrée, sans accès par escalier.
En résumé, l’utilisation consiste à assembler la structure en suivant les étapes décrites, à mettre l’échafaudage parfaitement de niveau, à sécuriser les éléments par verrouillage, à installer les stabilisateurs correctement réglés, puis à accéder aux plateformes par l’intérieur via les trappes pour réaliser les travaux en hauteur jusqu’à 5,85 m. Toute opération doit respecter les consignes d’utilisation et de charge indiquées, sans modification du produit.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes et certifications associées à cet échafaudage ?
Le Totem 2 Line 180 est certifié NF selon le référentiel NF096 et conforme à la norme EN 1004-1 ainsi qu’au décret 2004/924. Cette certification garantit la conformité aux exigences de sécurité et de qualité pour les équipements de chantier.
Quels sont les critères de charge et d’usage pour cet échafaudage ?
L’échafaudage est conçu pour un usage ultra intensif avec une charge maximale admissible de 200 kg/m². Il supporte une charge ponctuelle de 150 kg sur un seul plateau chargé, avec une personne autorisée par plateau. L’emploi des stabilisateurs est obligatoire à toutes les hauteurs.
Comment se caractérise le système de liaison et de blocage de cet échafaudage ?
Le système breveté Ergoblock® permet un blocage fiable en un seul geste pour les liaisons des éléments. La liaison échelon/montant est sertie avec des échelons ovalisés pour empêcher toute rotation, assurant ainsi une très bonne résistance et stabilité.
Quelles sont les recommandations spécifiques pour la mise en œuvre et la sécurité ?
Le montage doit être réalisé à deux personnes, avec port obligatoire d’équipements de protection individuelle. L’échafaudage doit être monté et utilisé strictement selon le manuel, sans modification. Les stabilisateurs doivent toujours être installés et réglés selon les prescriptions, notamment en respectant leur position angulaire et le décalage de niveau pour les sols irréguliers.
Quelles sont les conditions d’accès et d’utilisation sur le chantier ?
L’accès aux plateformes se fait par l’intérieur via des trappes intégrées dans les planchers. Le travail sur les plateaux n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. L’échafaudage est adapté pour une utilisation sur sols plats ou en dénivelé, avec des roues réglables et conçues pour les sols encombrés.
