ECHAFAUDAGE TUBESCA COMABI HAUT TRAVAIL 6.85M ROULANT TOTEM LINE 180 22403650
Référence : T02522403650
Découvrez ECHAFAUDAGE TUBESCA COMABI HAUT TRAVAIL 6.85M ROULANT TOTEM LINE 180 22403650 disponible à l'achat
Les points clés
- Échafaudage roulant en aluminium certifié NF
- Système de blocage Ergoblock pour une sécurité optimale
- Plinthes amovibles sans vis ni outils pour un montage rapide
- Hauteur de travail maximum 6.85M
- Stabilisateurs ajustables pour une meilleure stabilité
-11%
2 496,26 € TTC 2 080,22 € HT 2 811,32 € TTC
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

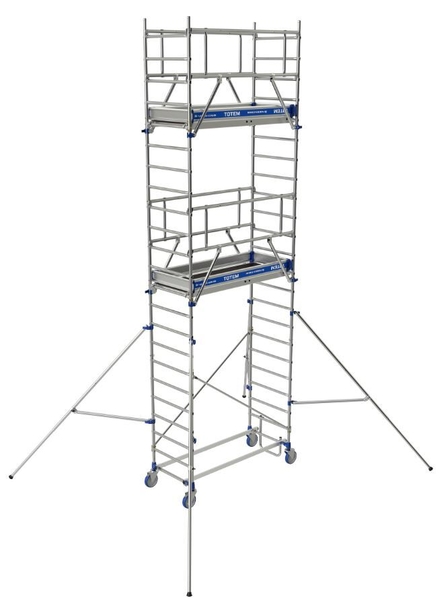

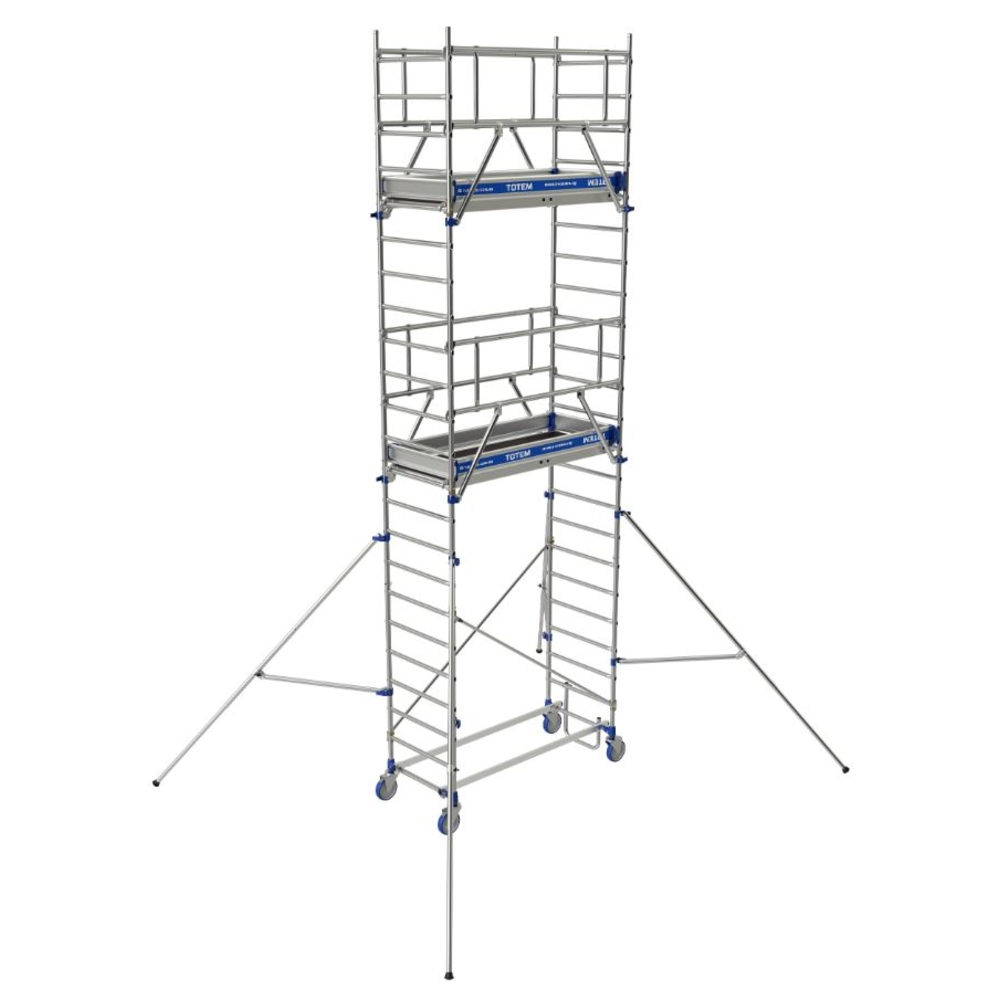

Le Totem 2 Line 180 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.

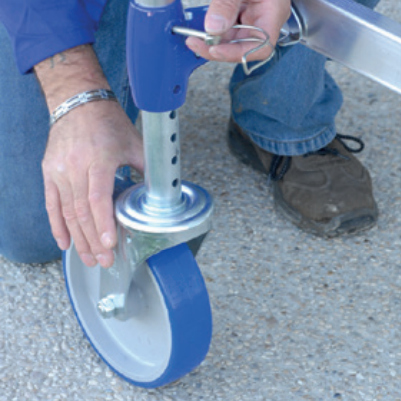

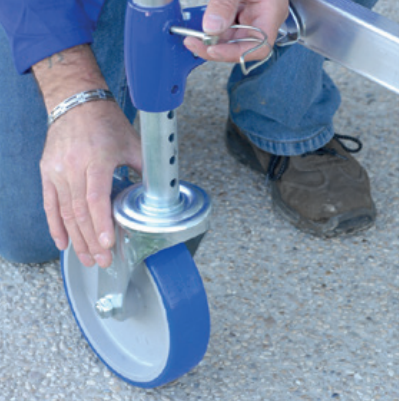

Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.

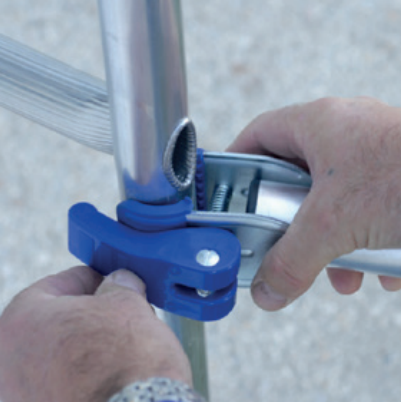

Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.

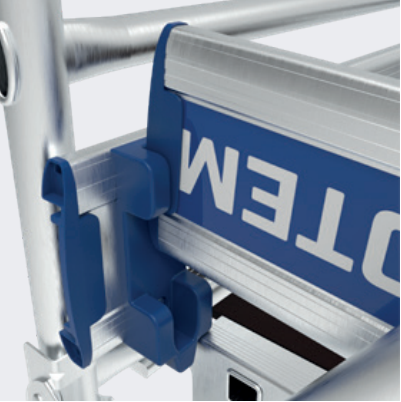

Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.

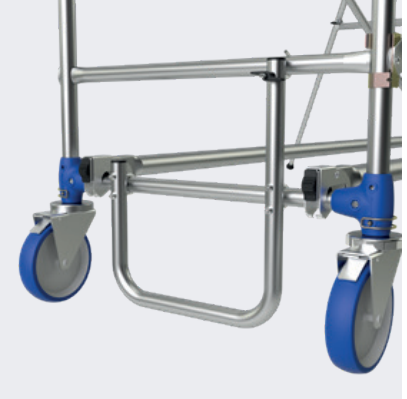

Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.

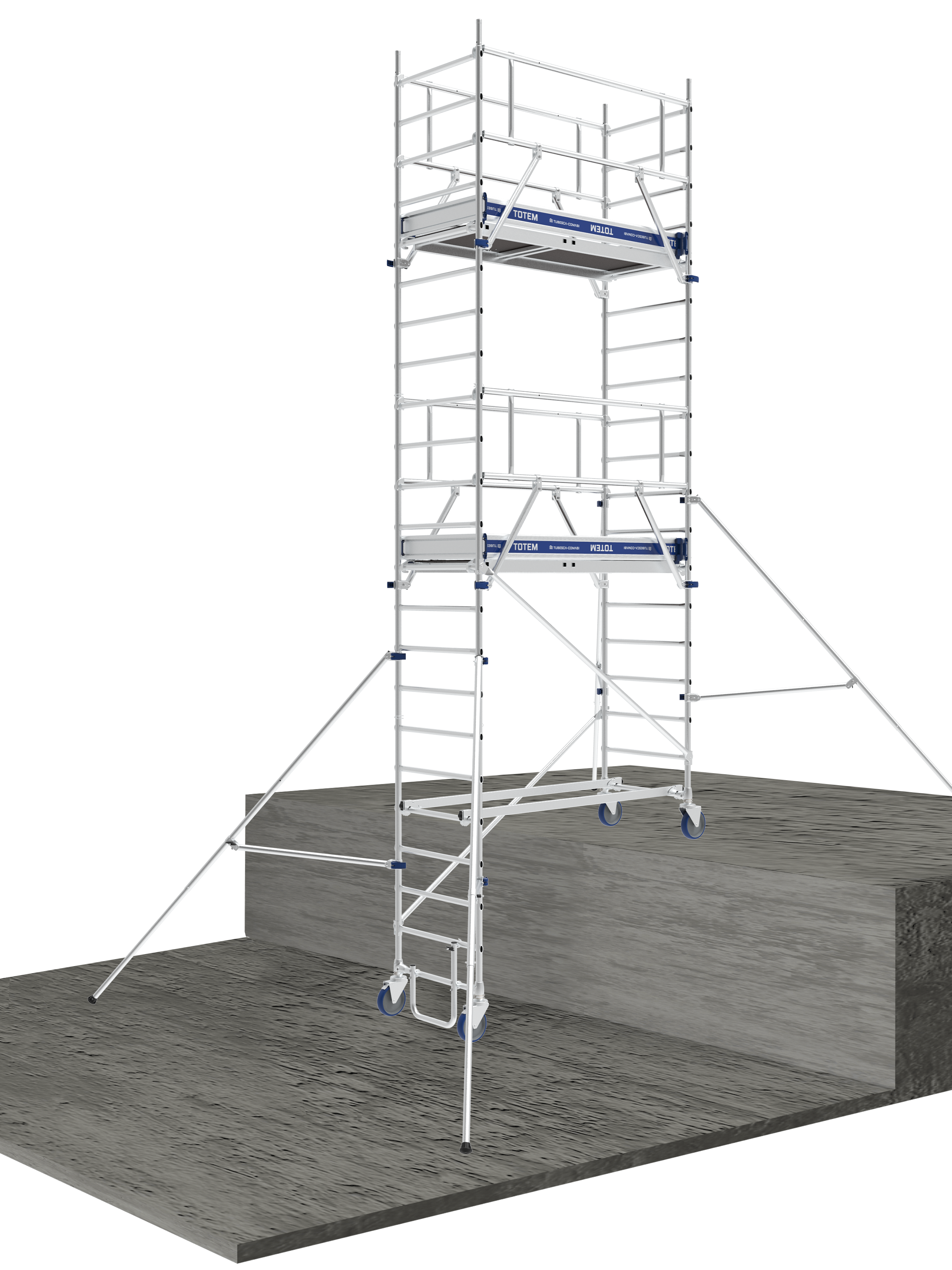

Décalage de niveau intégré.
Le Totem 2 Line 180 est un échafaudage roulant en aluminium certifié NF, conçu pour un usage ultra intensif. Il dispose d’un système de liaison breveté Ergoblock® permettant un blocage fiable en un seul geste. Les plinthes amovibles en aluminium de 150 mm se montent rapidement sans vis ni outils. Les roues de 200 mm de diamètre sont réglables sur 175 mm et par paliers de 12,5 mm, adaptées pour rouler sur sols plats et en dénivelé, même encombrés.
La liaison entre échelons et montants est sertie, garantissant une résistance élevée grâce à des échelons ovalisés aux extrémités, empêchant leur rotation. Le plancher combiné aluminium/bois intègre une trappe d’accès par l’intérieur. Les stabilisateurs, fixés sur les montants via le système Ergoblock®, sont réglables en longueur pour s’adapter à la hauteur de travail, avec un décalage de niveau intégré.
Les extrémités des traverses comportent des mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison fiable. Ce modèle répond à la norme EN 1004-1 et au décret 2004-924, avec une garantie de 5 ans.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/travail maximale : 6,85 m (pour la référence 22403650)
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Normes : EN 1004-1, décret 2004-924
- Recommandations : R 457
Dimensions et poids pour la référence 22403650 :
- Hauteur hors tout : 6,85 m
- Hauteur plancher/plate-forme : 4,85 m
- Nombre de planchers : 2
- Poids : 115,5 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur d’accès/travail max : 6,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant sa conformité aux normes de sécurité et de qualité en équipements de chantier.
Ce modèle est particulièrement adapté aux professionnels recherchant un échafaudage roulant robuste, facile à monter et à ajuster, avec une grande stabilité et mobilité sur différents types de sols.
La liaison entre échelons et montants est sertie, garantissant une résistance élevée grâce à des échelons ovalisés aux extrémités, empêchant leur rotation. Le plancher combiné aluminium/bois intègre une trappe d’accès par l’intérieur. Les stabilisateurs, fixés sur les montants via le système Ergoblock®, sont réglables en longueur pour s’adapter à la hauteur de travail, avec un décalage de niveau intégré.
Les extrémités des traverses comportent des mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison fiable. Ce modèle répond à la norme EN 1004-1 et au décret 2004-924, avec une garantie de 5 ans.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/travail maximale : 6,85 m (pour la référence 22403650)
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Normes : EN 1004-1, décret 2004-924
- Recommandations : R 457
Dimensions et poids pour la référence 22403650 :
- Hauteur hors tout : 6,85 m
- Hauteur plancher/plate-forme : 4,85 m
- Nombre de planchers : 2
- Poids : 115,5 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur d’accès/travail max : 6,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant sa conformité aux normes de sécurité et de qualité en équipements de chantier.
Ce modèle est particulièrement adapté aux professionnels recherchant un échafaudage roulant robuste, facile à monter et à ajuster, avec une grande stabilité et mobilité sur différents types de sols.
Usage Ultra intensif
Utilisation Sol plat et dénivelé
Hauteur d'accès/de travail maxi (m) 6,85
Matière Aluminium
Charge maxi (kg/m²) 200
Garantie (ans) 5
Normes EN 1004//1
Décret 2004/924
Recommandations R 457
L’échafaudage roulant Totem 2 Line 180 s’utilise en positionnant la base à l’emplacement souhaité, avec les roues bloquées par les freins. Le montage doit être effectué à deux personnes, en suivant les étapes d’assemblage des éléments selon les schémas fournis, notamment la préparation des diagonales, le montage de la base fixe avec les diagonales, puis la mise en place des lisses avec berceau.
Les stabilisateurs doivent toujours être installés en respectant leurs positions angulaires, avec un réglage en longueur adapté à la hauteur de travail. Après montage des échelles et des lisses, il est nécessaire de vérifier la verticalité de la structure dans les deux directions à l’aide d’un niveau.
L’accès aux différents niveaux se fait par l’intérieur de la tour via des trappes d’accès intégrées dans le plancher. Le hissage des éléments pour l’élévation du produit se réalise du côté des garde-corps une fois ceux-ci mis en place. Le hissage des outils ou autres éléments pendant l’utilisation se fait par les trappes d’accès des plateformes.
L’échafaudage est destiné à un usage sur sols plats ou en dénivelé, avec des roues réglables tous les 12,5 mm sur une plage de 175 mm pour s’adapter à ces conditions. Le produit doit être utilisé conformément au manuel d’instructions sans aucune modification, et uniquement avec des composants d’origine.
Une personne maximum est autorisée par plateau, et seul le dernier plateau peut être chargé avec la personne dessus, en respectant les limites de charges uniformément réparties. Le travail sur un plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après assemblage ou modification, les informations suivantes doivent être clairement affichées sur la tour et visibles depuis le sol : nom et coordonnées de la personne responsable, état de préparation à l’utilisation, classe de chargement et charge uniformément répartie, indication d’usage intérieur uniquement si applicable, et date d’assemblage.
L’échafaudage doit être monté et démonté par du personnel formé aux instructions, en portant les équipements de protection individuels requis. Il ne doit pas être utilisé comme point d’ancrage pour les systèmes d’arrêt de chute.
Enfin, le réglage précis des roues doit être réalisé pour assurer la mise à niveau du produit avant utilisation, en bloquant les roues par les freins et en s’assurant de la verticalité de la structure.
Ces instructions reflètent strictement les consignes d’usage et de fonctionnement telles que décrites dans les documents fournis (notamment pages 1, 4, 12, 13, 15 et 20 du manuel).
Les stabilisateurs doivent toujours être installés en respectant leurs positions angulaires, avec un réglage en longueur adapté à la hauteur de travail. Après montage des échelles et des lisses, il est nécessaire de vérifier la verticalité de la structure dans les deux directions à l’aide d’un niveau.
L’accès aux différents niveaux se fait par l’intérieur de la tour via des trappes d’accès intégrées dans le plancher. Le hissage des éléments pour l’élévation du produit se réalise du côté des garde-corps une fois ceux-ci mis en place. Le hissage des outils ou autres éléments pendant l’utilisation se fait par les trappes d’accès des plateformes.
L’échafaudage est destiné à un usage sur sols plats ou en dénivelé, avec des roues réglables tous les 12,5 mm sur une plage de 175 mm pour s’adapter à ces conditions. Le produit doit être utilisé conformément au manuel d’instructions sans aucune modification, et uniquement avec des composants d’origine.
Une personne maximum est autorisée par plateau, et seul le dernier plateau peut être chargé avec la personne dessus, en respectant les limites de charges uniformément réparties. Le travail sur un plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après assemblage ou modification, les informations suivantes doivent être clairement affichées sur la tour et visibles depuis le sol : nom et coordonnées de la personne responsable, état de préparation à l’utilisation, classe de chargement et charge uniformément répartie, indication d’usage intérieur uniquement si applicable, et date d’assemblage.
L’échafaudage doit être monté et démonté par du personnel formé aux instructions, en portant les équipements de protection individuels requis. Il ne doit pas être utilisé comme point d’ancrage pour les systèmes d’arrêt de chute.
Enfin, le réglage précis des roues doit être réalisé pour assurer la mise à niveau du produit avant utilisation, en bloquant les roues par les freins et en s’assurant de la verticalité de la structure.
Ces instructions reflètent strictement les consignes d’usage et de fonctionnement telles que décrites dans les documents fournis (notamment pages 1, 4, 12, 13, 15 et 20 du manuel).
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage Totem 2 Line 180 ?
Il s’agit d’un échafaudage roulant en aluminium certifié NF, conçu pour un usage ultra intensif sur sols plats et en dénivelé. Sa hauteur de travail maximale est de 6,85 m, avec une charge maximale uniformément répartie de 200 kg/m². Il répond à la norme EN 1004-1 et au décret 2004-924.
Comment fonctionne le système de liaison Ergoblock® et quels sont ses avantages ?
Le système Ergoblock® breveté permet un blocage fiable en un seul geste. Il est utilisé pour fixer les stabilisateurs et les garde-corps, garantissant une liaison sûre et rapide sans outils. Ce système facilite également le montage des plinthes amovibles en aluminium de 150 mm sans vis ni outils.
Quels sont les éléments spécifiques assurant la stabilité et la sécurité de cet échafaudage ?
Les stabilisateurs sont réglables en longueur pour s’adapter à la hauteur de travail et doivent être installés en respectant leurs positions angulaires. La liaison échelon/montant est sertie avec des échelons ovalisés empêchant leur rotation. Les traverses possèdent des mâchoires crantées qui se placent automatiquement autour des échelons. Enfin, les roues de 200 mm sont réglables sur 175 mm par paliers de 12,5 mm, adaptées aux sols encombrés.
Quelles sont les consignes d’utilisation et de sécurité à respecter lors du montage et de l’utilisation ?
Le montage doit être effectué par deux personnes formées, en suivant strictement le manuel d’instructions. Le port des équipements de protection individuelle (EPI) est obligatoire. L’accès aux différents niveaux se fait par l’intérieur via des trappes. L’échafaudage doit être utilisé avec les stabilisateurs en place, et une seule personne est autorisée par plateau. Le travail sur plateau n’est autorisé qu’avec un garde-corps complet (mains courantes, lisses intermédiaires, plinthes). L’échafaudage ne doit pas être utilisé comme point d’ancrage pour les systèmes d’arrêt de chute.
Comment s’effectue la mise à niveau et le réglage des roues ?
Avant utilisation, la base doit être positionnée et les roues bloquées par les freins. Le réglage des roues s’effectue par paliers de 12,5 mm sur une plage de 175 mm pour compenser les dénivelés. Après montage des échelles et des lisses, la verticalité de la structure doit être vérifiée dans les deux directions à l’aide d’un niveau.
