ECHAFAUDAGE ROULANT TOTEM LINE 180 - 7.85M - TUBESCA COMABI - 22403660
Référence : T02522403660
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 180 - 7.85M - TUBESCA COMABI - 22403660 disponible à l'achat
Les points clés
- Hauteur de travail maximum 7.85M
- Échafaudage roulant en aluminium certifié NF
- Système de blocage Ergoblock pour sécurité optimale
- Roues réglables pour un déplacement facile sur chantier
- Plancher équipé d'une trappe d'accès pratique
3 531,67 € TTC 2 943,06 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

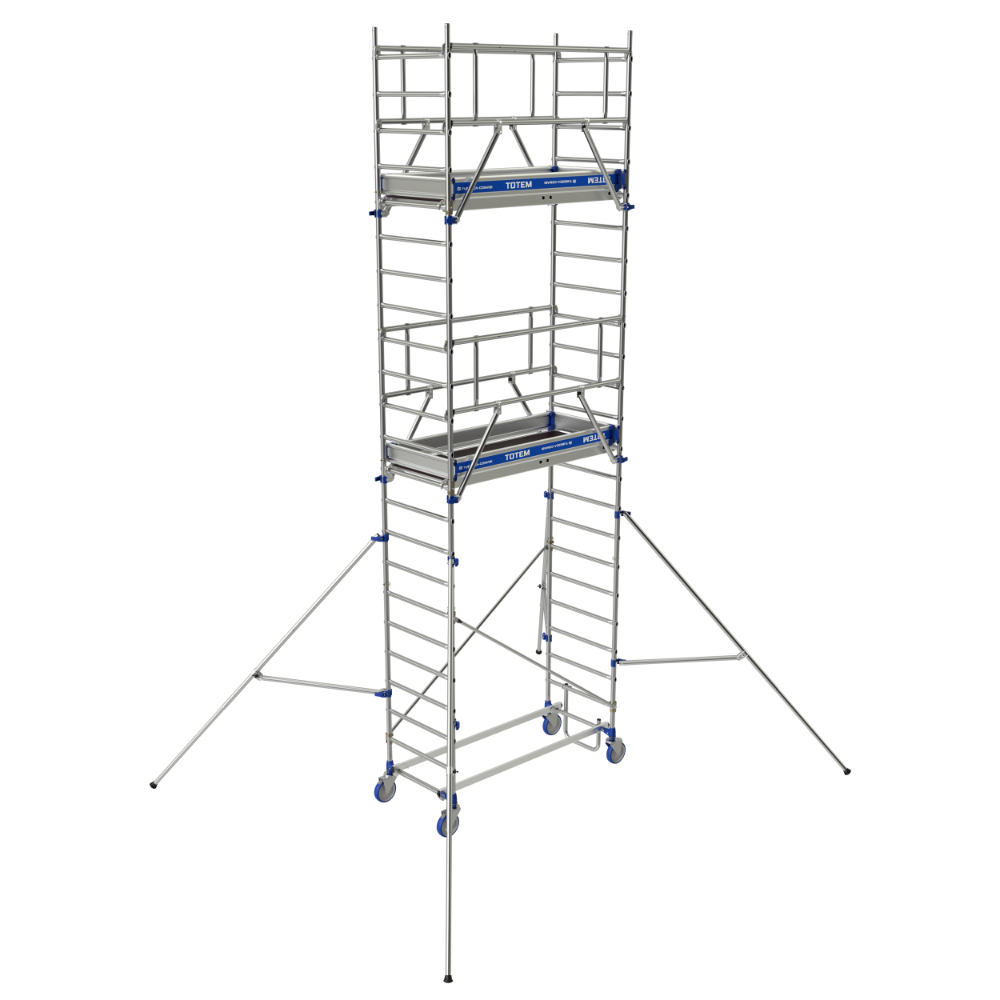

Le Totem 2 Line 180 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le Totem 2 Line 180 est un échafaudage roulant en aluminium certifié NF, conçu pour un usage ultra intensif sur sols plats et en dénivelé. Il offre une hauteur d’accès et de travail maximale de 7,85 mètres pour la référence 22403660. Ce produit respecte la norme EN 1004-1 ainsi que le décret 2004-924, avec une garantie de 5 ans.
Le système de liaison breveté Ergoblock permet un blocage fiable en un seul geste, garantissant la sécurité et la stabilité de l’échafaudage. Les plinthes en aluminium de 150 mm sont amovibles et se montent rapidement sans vis ni outils. Les roues de 200 mm de diamètre sont réglables sur 175 mm avec des pas de 12,5 mm, assurant une bonne mobilité même sur des sols encombrés.
La liaison entre les échelons ronds et les montants est sertie, avec des extrémités ovalisées des échelons pour empêcher leur rotation, renforçant ainsi la robustesse de la structure. Le plancher combiné aluminium/bois est équipé d’une trappe d’accès intérieure pour faciliter le travail en hauteur. Les stabilisateurs se fixent sur les montants grâce au système Ergoblock et sont réglables en longueur pour s’adapter à la hauteur, avec un décalage de niveau intégré.
Les traverses possèdent des mâchoires crantées qui se placent automatiquement autour des échelons, garantissant une liaison fiable. L’échafaudage supporte une charge maximale de 200 kg/m².
Dimensions et poids pour la référence 22403660 (7,85 m hors tout) :
- Hauteur plancher/plate-forme : 5,85 m
- Nombre de planchers : 3
- Poids : 148,6 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur accès/travail maximale : 7,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096 pour équipements de chantier, garantissant sa conformité aux exigences de sécurité et de qualité.
En résumé, le Totem 2 Line 180 est un échafaudage roulant robuste, fiable et facile à monter, adapté aux professionnels exigeants pour des travaux en hauteur en toute sécurité.
Le système de liaison breveté Ergoblock permet un blocage fiable en un seul geste, garantissant la sécurité et la stabilité de l’échafaudage. Les plinthes en aluminium de 150 mm sont amovibles et se montent rapidement sans vis ni outils. Les roues de 200 mm de diamètre sont réglables sur 175 mm avec des pas de 12,5 mm, assurant une bonne mobilité même sur des sols encombrés.
La liaison entre les échelons ronds et les montants est sertie, avec des extrémités ovalisées des échelons pour empêcher leur rotation, renforçant ainsi la robustesse de la structure. Le plancher combiné aluminium/bois est équipé d’une trappe d’accès intérieure pour faciliter le travail en hauteur. Les stabilisateurs se fixent sur les montants grâce au système Ergoblock et sont réglables en longueur pour s’adapter à la hauteur, avec un décalage de niveau intégré.
Les traverses possèdent des mâchoires crantées qui se placent automatiquement autour des échelons, garantissant une liaison fiable. L’échafaudage supporte une charge maximale de 200 kg/m².
Dimensions et poids pour la référence 22403660 (7,85 m hors tout) :
- Hauteur plancher/plate-forme : 5,85 m
- Nombre de planchers : 3
- Poids : 148,6 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,5 m
- Hauteur accès/travail maximale : 7,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096 pour équipements de chantier, garantissant sa conformité aux exigences de sécurité et de qualité.
En résumé, le Totem 2 Line 180 est un échafaudage roulant robuste, fiable et facile à monter, adapté aux professionnels exigeants pour des travaux en hauteur en toute sécurité.
Usage Ultra intensif
Utilisation Sol plat et dénivelé
Hauteur d'accès/de travail maxi (m) 7.85
Matière Aluminium
Charge maxi (kg/m²) 200
Garantie (ans) 5
Normes EN 1004//1
Décret 2004/924
Recommandations R 457
L’échafaudage roulant Totem 2 Line 180 s’utilise en plaçant la base fixe sur un sol plat ou en dénivelé, avec les roues bloquées à l’aide des freins. L’assemblage doit être réalisé par deux personnes, en suivant les étapes de montage précisées dans la notice.
Le montage commence par la préparation et la fixation des diagonales, puis la mise en place de la base avec les échelles et les lisses, qui se verrouillent par un système spécifique. Les stabilisateurs doivent être installés en respectant leurs positions angulaires, ils sont réglables en longueur selon la hauteur de travail.
L’accès aux différents niveaux s’effectue par l’intérieur de l’échafaudage via des trappes intégrées aux planchers. Le hissage des éléments pour l’élévation se fait côté garde-corps une fois celui-ci installé, tandis que le hissage des outils ou autres éléments pendant l’utilisation s’effectue par les trappes d’accès des plateformes.
Avant toute utilisation, il faut vérifier la verticalité de la structure dans les deux directions à l’aide d’un niveau. L’échafaudage doit être monté sur un sol stable, en prenant en compte les conditions du terrain, la pente, les obstacles, les conditions météorologiques et les risques électriques.
L’utilisation est conforme aux réglementations nationales et à la norme EN 1004-1. Le travail sur un plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après montage ou modification, des informations visibles depuis le sol doivent être affichées sur l’échafaudage : nom et coordonnées de la personne responsable, état de préparation à l’utilisation, classe de chargement et charge uniformément répartie, usage intérieur uniquement, et date d’assemblage.
En cas de fonctionnement non conforme, il est impératif de ne pas utiliser de composants endommagés ou défectueux et de respecter les consignes de montage et d’utilisation. L’échafaudage doit être monté et démonté uniquement par un personnel formé aux instructions spécifiques.
Le résultat attendu est une structure stable et sécurisée, permettant un accès et un travail en hauteur jusqu’à 7,85 mètres pour ce modèle, avec une charge uniformément répartie conforme aux limites indiquées.
Le montage commence par la préparation et la fixation des diagonales, puis la mise en place de la base avec les échelles et les lisses, qui se verrouillent par un système spécifique. Les stabilisateurs doivent être installés en respectant leurs positions angulaires, ils sont réglables en longueur selon la hauteur de travail.
L’accès aux différents niveaux s’effectue par l’intérieur de l’échafaudage via des trappes intégrées aux planchers. Le hissage des éléments pour l’élévation se fait côté garde-corps une fois celui-ci installé, tandis que le hissage des outils ou autres éléments pendant l’utilisation s’effectue par les trappes d’accès des plateformes.
Avant toute utilisation, il faut vérifier la verticalité de la structure dans les deux directions à l’aide d’un niveau. L’échafaudage doit être monté sur un sol stable, en prenant en compte les conditions du terrain, la pente, les obstacles, les conditions météorologiques et les risques électriques.
L’utilisation est conforme aux réglementations nationales et à la norme EN 1004-1. Le travail sur un plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après montage ou modification, des informations visibles depuis le sol doivent être affichées sur l’échafaudage : nom et coordonnées de la personne responsable, état de préparation à l’utilisation, classe de chargement et charge uniformément répartie, usage intérieur uniquement, et date d’assemblage.
En cas de fonctionnement non conforme, il est impératif de ne pas utiliser de composants endommagés ou défectueux et de respecter les consignes de montage et d’utilisation. L’échafaudage doit être monté et démonté uniquement par un personnel formé aux instructions spécifiques.
Le résultat attendu est une structure stable et sécurisée, permettant un accès et un travail en hauteur jusqu’à 7,85 mètres pour ce modèle, avec une charge uniformément répartie conforme aux limites indiquées.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage roulant Totem Line 180 ?
Le Totem Line 180 est un échafaudage roulant en aluminium certifié NF selon la norme EN 1004-1 et le décret 2004-924. Il offre une hauteur d’accès maximale de 7,85 m avec une charge admissible uniformément répartie de 200 kg/m². Sa structure en aluminium sertie garantit une grande résistance, avec un système breveté Ergoblock pour un blocage fiable et rapide.
Comment se réalise la mise à niveau et la stabilité du Totem Line 180 sur chantier ?
La base fixe doit être positionnée sur un sol plat ou en dénivelé, les roues de 200 mm sont réglables sur 175 mm par pas de 12,5 mm et doivent être bloquées par des freins. Les stabilisateurs, réglables en longueur et fixés par le système Ergoblock, doivent être installés selon leurs positions angulaires pour assurer la stabilité et s’adapter à la hauteur de travail (cf. notice pages 18-20).
Quelles sont les consignes de montage et d’utilisation à respecter ?
Le montage doit être effectué par deux personnes formées, en suivant la notice. L’échafaudage doit être monté sans modification, en utilisant uniquement les composants d’origine. L’accès aux niveaux se fait par l’intérieur via des trappes intégrées aux planchers. Un garde-corps complet est obligatoire pour travailler sur les plateaux. L’échafaudage ne doit pas être utilisé si des composants sont endommagés.
Quelles sont les règles de sécurité spécifiques à ce produit ?
Le Totem Line 180 est certifié NF et conforme à la norme EN 1004-1, garantissant sa conformité aux exigences de sécurité. Il ne doit pas être utilisé comme point d’ancrage pour les systèmes d’arrêt de chute. Le travail en hauteur est autorisé uniquement avec un garde-corps complet (mains courantes, lisses intermédiaires, plinthes). Les stabilisateurs sont obligatoires à toutes les hauteurs.
Comment identifier l’état et la conformité de l’échafaudage sur chantier ?
Après montage ou modification, une étiquette visible depuis le sol doit indiquer : le nom et coordonnées de la personne responsable, l’état de préparation à l’utilisation, la classe de chargement et charge uniformément répartie, l’usage intérieur uniquement, et la date d’assemblage (notice pages 12-17).
