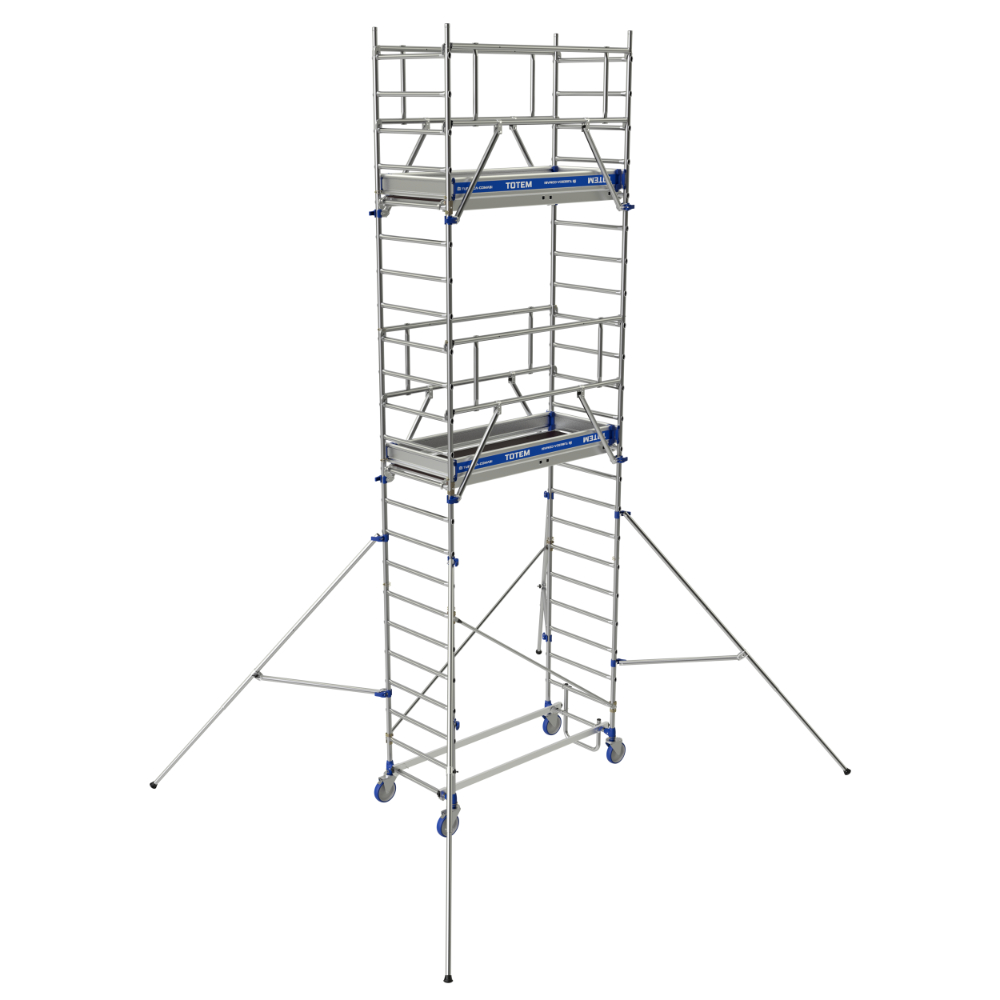

ECHAFAUDAGE ROULANT TOTEM LINE 180 - 8.85M - TUBESCA COMABI - 22403670
Référence : T02522403670
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 180 - 8.85M - TUBESCA COMABI - 22403670 disponible à l'achat
- hauteur de travail maximum 8.85 M
- Échafaudage roulant en aluminium certifié NF
- Système de blocage Ergoblock pour une sécurité optimale
- Roues de 200 mm adaptées aux sols encombrés
- Stabilisateurs réglables pour une adaptation facile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Ce modèle intègre un système de liaison breveté Ergoblock® qui permet un blocage fiable en un seul geste, garantissant sécurité et facilité d’utilisation. Les plinthes amovibles en aluminium de 150 mm sont rapidement installables sans vis ni outils. Les roues de 200 mm de diamètre sont réglables sur 175 mm par pas de 12,5 mm, adaptées pour rouler sur des sols encombrés sur tous les chantiers.
La liaison entre les échelons et les montants est sertie, offrant une résistance élevée grâce à des échelons ronds ovalisés aux extrémités, empêchant leur rotation. Le plancher combiné aluminium/bois dispose d’une trappe d’accès par l’intérieur. Les stabilisateurs, fixés sur les montants via le système Ergoblock®, sont réglables en longueur pour s’adapter à la hauteur de travail et intègrent un décalage de niveau.
Les traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison fiable.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/travail maximale : jusqu’à 9,85 m selon modèle
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004/924
- Recommandations : R 457
Dimensions et poids pour la référence 22403670 (modèle 8,85 m) :
- Hauteur hors tout : 8,85 m
- Hauteur plancher/plate-forme : 6,85 m
- Nombre de planchers : 3
- Poids : 162,2 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 3,8 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,95 m
- Hauteur accès/travail max : 8,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant la conformité aux normes de sécurité en vigueur.
Ce modèle est conçu pour offrir robustesse, sécurité et facilité d’installation et de déplacement sur chantier, avec des composants modulaires et réglables adaptés aux besoins professionnels exigeants.
Le montage doit être réalisé par deux personnes, avec port obligatoire d’équipements de protection individuelle. Les stabilisateurs doivent toujours être installés et réglés en longueur pour s’adapter à la hauteur, en respectant leurs positions angulaires selon les schémas fournis. Les plinthes amovibles se mettent en place rapidement sans vis ni outils.
Le produit est destiné à un usage sur sol plat ou en dénivelé et peut être utilisé en intérieur comme en extérieur. Le hissage des éléments pour l’élévation se fait côté garde-corps une fois celui-ci installé. Le hissage des outils ou autres éléments pendant l’utilisation s’effectue par les trappes d’accès des plateformes.
Le travail sur la plateforme n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. Après montage ou modification, des informations minimales doivent être affichées sur la tour, telles que la personne responsable, l’état prêt à l’usage, la classe de chargement, la destination intérieure ou extérieure, et la date d’assemblage.
En cas de non-conformité ou de dysfonctionnement, il est impératif de vérifier que toutes les goupilles et verrous sont bien en place, que les stabilisateurs sont correctement positionnés, et que la structure est verticale et stable avant utilisation.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de l’échafaudage roulant Totem 2 Line 180 ?
Le Totem 2 Line 180 est un échafaudage roulant en aluminium certifié NF, conforme à la norme EN 1004-1 et au décret 2004/924. Il offre une hauteur d’accès maximale de 8,85 m pour ce modèle. Sa structure est conçue pour un usage ultra intensif sur sol plat et en dénivelé, avec une charge maximale admissible de 200 kg/m².
Comment fonctionne le système de blocage Ergoblock® et quels sont ses avantages ?
Le système breveté Ergoblock® permet un blocage fiable des éléments d’échafaudage en un seul geste, facilitant ainsi la mise en place et assurant la sécurité. Ce système est utilisé pour les liaisons des garde-corps et des stabilisateurs, garantissant une fixation solide et rapide sans outil.
Quels éléments garantissent la stabilité et la sécurité de l’échafaudage sur chantier ?
Les stabilisateurs réglables en longueur s’adaptent à la hauteur de travail et doivent être installés avec un décalage de niveau intégré. La liaison échelon/montant est sertie, empêchant la rotation des échelons. Les traverses possèdent des mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison fiable. De plus, les roues de 200 mm de diamètre sont adaptées pour rouler sur des sols encombrés.
Quelles sont les recommandations pour le montage et l’utilisation de cet échafaudage ?
Le montage doit être réalisé par deux personnes formées, avec port obligatoire d’équipements de protection individuelle. L’échafaudage doit être monté sans modification et uniquement avec les composants d’origine. L’accès aux niveaux se fait par l’intérieur via des trappes sur les plateformes. Les stabilisateurs doivent toujours être installés et réglés selon les schémas fournis. Le travail sur la plateforme est autorisé uniquement avec un garde-corps complet (mains courantes, lisses intermédiaires, plinthes).
Quels sont les critères de conformité et de sécurité certifiés pour ce produit ?
Ce modèle est certifié NF par AFNOR Certification selon le référentiel NF096, attestant de sa conformité à la norme NF EN 1004-1. Il respecte également le décret 2004/924 et la recommandation R 457. L’usage des stabilisateurs est obligatoire à toutes les hauteurs. La charge maximale et la classe de charge sont clairement indiquées, et une étiquette doit être apposée après montage avec les informations essentielles (responsable, état, charge, usage intérieur/extérieur, date d’assemblage).
