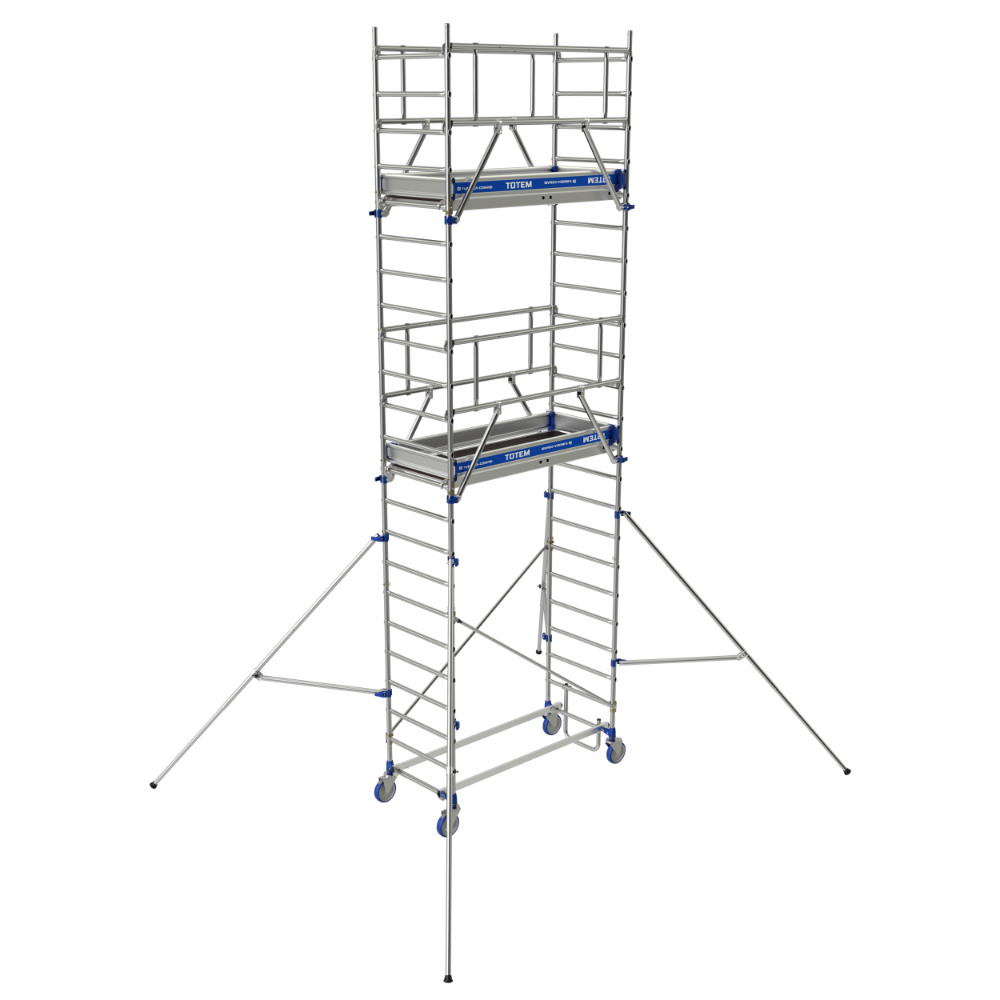

ECHAFAUDAGE ROULANT TOTEM LINE 180 - 9.85M - TUBESCA COMABI - 22403680
Référence : T02522403680
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 180 - 9.85M - TUBESCA COMABI - 22403680 disponible à l'achat
- Hauteur de travail maximum 9.85M
- Échafaudage en aluminium certifié NF pour sécurité accrue
- Système Ergoblock pour un blocage rapide et fiable
- Roues réglables de 200 mm pour une mobilité optimale
- Stabilisateurs ajustables pour s'adapter à toutes les hauteurs
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le système de liaison breveté Ergoblock® permet un blocage fiable en un seul geste, garantissant une sécurité optimale. Les plinthes amovibles en aluminium de 150 mm sont rapides à mettre en place sans nécessiter de vis ni d’outils. Les roues de 200 mm de diamètre sont réglables sur 175 mm par intervalles de 12,5 mm, adaptées pour rouler sur des sols encombrés de chantier.
La liaison entre échelon et montant est sertie : les échelons ronds sont ovalisés aux extrémités avant de traverser le montant, ce qui assure un anti-rotation efficace. Le plancher en aluminium et bois est équipé d’une trappe d’accès par l’intérieur pour faciliter le travail en hauteur. Les stabilisateurs se fixent sur les montants avec le système Ergoblock® et sont réglables en longueur pour s’adapter à la hauteur, intégrant un décalage de niveau.
Les traverses possèdent des mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison très fiable.
Dimensions et poids pour la référence 22403680 (hauteur maximale 9,85 m) :
- Hauteur hors tout : 9 m
- Hauteur plancher/plate-forme : 7,85 m
- Nombre de planchers : 4
- Poids : 196 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 5,25 m
- Longueur hors tout sans stabilisateurs : 2,11 m
- Longueur hors tout avec stabilisateurs : 4,95 m
Le produit est certifié NF par AFNOR Certification, garantissant sa conformité aux référentiels NF P 93-352, NF P 93-353 et NF096 pour les équipements de chantier.
En résumé, ce modèle allie robustesse, sécurité et facilité de montage, adapté aux professionnels exigeants pour des travaux en hauteur en toute confiance.
Le montage se fait à deux personnes, en suivant les étapes précisées dans le manuel : préparation des diagonales, montage de la base fixe avec échelles et diagonales, puis fixation des lisses avec berceau. Les stabilisateurs doivent être installés en respectant leurs positions angulaires et sont réglables en longueur pour s’adapter à la hauteur.
L’accès aux différents niveaux s’effectue par l’intérieur de la tour mobile via les trappes intégrées aux plateformes. Le hissage des éléments nécessaires à l’élévation du produit se fait par le côté des garde-corps une fois ceux-ci installés. Le hissage des outils ou autres éléments pendant l’utilisation se réalise par les trappes d’accès des plateformes.
Le produit doit être utilisé conformément au manuel, sans modification, et uniquement par du personnel formé. Il est obligatoire de porter des équipements de protection individuelle lors du montage et du démontage. Seuls les composants d’origine doivent être utilisés, et les éléments endommagés ne doivent pas être employés.
L’utilisation est prévue sur sol plat ou en dénivelé, avec un accès par échelle verticale. Les stabilisateurs sont obligatoires à toutes les hauteurs de la tour mobile. Le travail sur les plateformes n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
Après montage ou modification, des informations doivent être affichées clairement sur la tour, telles que le nom de la personne responsable, le statut d’utilisation, la classe de charge, la destination intérieure éventuelle, et la date d’assemblage.
Ces instructions s’appliquent strictement à l’usage du produit tel que défini dans les documents fournis, sans aucune interprétation ni ajout.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de l’échafaudage roulant Totem Line 180 ?
Le Totem Line 180 est un échafaudage roulant en aluminium certifié NF, conforme à la norme EN 1004-1 et au décret 2004-924. Il offre une hauteur de travail maximale de 9,85 m, une charge maximale de 200 kg/m² et une garantie de 5 ans. Il est conçu pour un usage ultra intensif sur sol plat et en dénivelé.
Comment fonctionne le système de liaison Ergoblock breveté ?
Le système Ergoblock permet un blocage fiable en un seul geste, tant pour les liaisons des garde-corps que pour les stabilisateurs. Ce mécanisme breveté assure une fixation rapide et sécurisée sans outils, comme illustré sur les photos de montage (page 1 du PDF).
Quels dispositifs assurent la stabilité et la sécurité de cet échafaudage ?
Les stabilisateurs sont obligatoires à toutes les hauteurs et sont réglables en longueur pour s’adapter à la hauteur de travail, avec un décalage de niveau intégré. Les roues de 200 mm de diamètre sont réglables et adaptées pour rouler sur sols encombrés. La liaison échelon/montant est sertie avec un système anti-rotation des échelons. Un garde-corps complet avec mains courantes, lisses intermédiaires et plinthes est requis pour travailler sur les plateformes.
Quelles sont les conditions d’utilisation et les précautions à respecter lors du montage et de l’utilisation ?
L’échafaudage doit être monté et utilisé conformément au manuel d’instructions, sans modification, par du personnel formé. Le montage se fait à deux personnes. Le produit doit être positionné sur un sol stable, en vérifiant la verticalité avec un niveau. Les stabilisateurs doivent être installés en respectant leurs positions angulaires. Le port d’équipements de protection individuelle est obligatoire pour le montage et le démontage. Seuls les composants d’origine doivent être utilisés, et les éléments endommagés ne doivent pas être employés.
Quelles informations doivent être affichées après montage ou modification ?
Après assemblage ou modification, la tour doit afficher clairement, visible depuis le sol, le nom et les coordonnées de la personne responsable, le statut d’utilisation (prêt ou non), la classe de charge et la charge uniformément répartie, la destination intérieure éventuelle, ainsi que la date d’assemblage.
