ECHAFAUDAGE ROULANT TOTEM LINE 250 - 3.85M - TUBESCA COMABI - 22403720
Référence : T02522403720
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 250 - 3.85M - TUBESCA COMABI - 22403720 disponible à l'achat
- Hauteur de travail maximum 3.85 M
- Échafaudage roulant en aluminium certifié NF
- Système Ergoblock pour un blocage facile
- Plinthes amovibles sans vis ni outils
- Roues réglables pour une meilleure maniabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

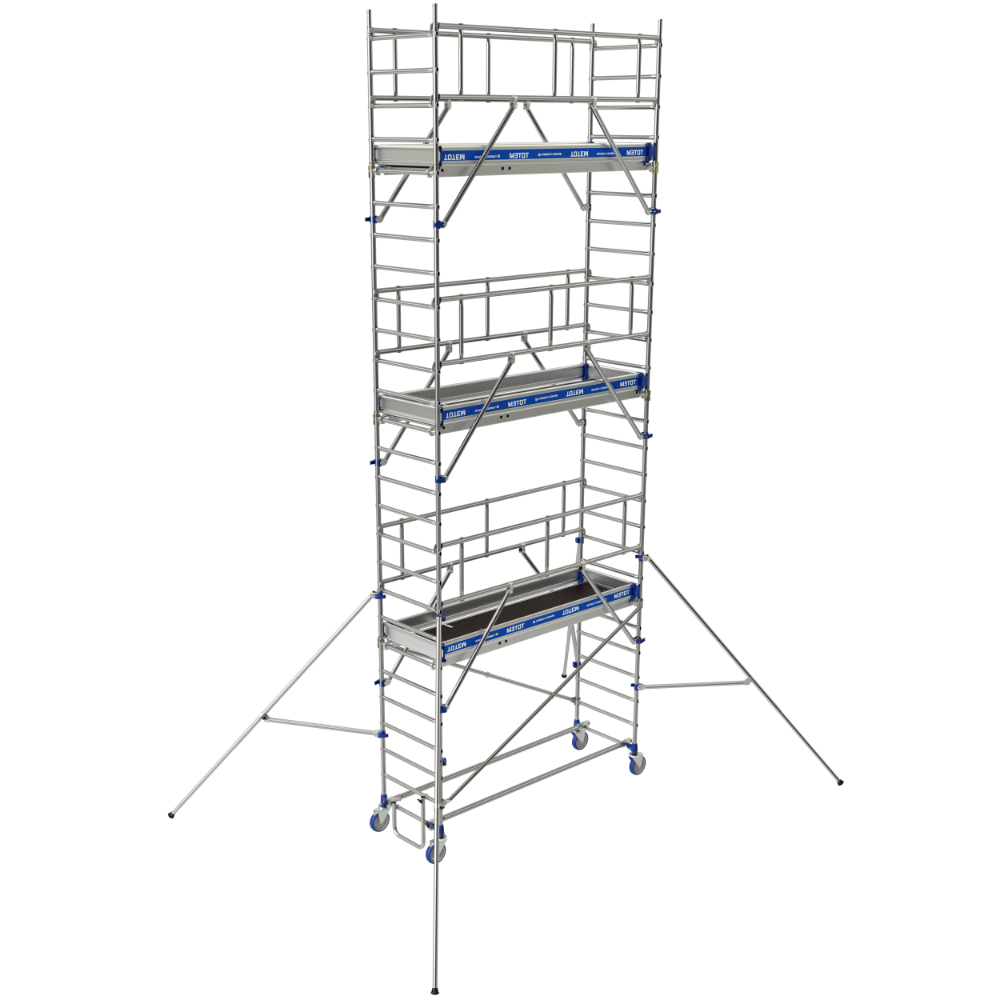

Le Totem 2 Line 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aliminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le système de liaison breveté Ergoblock assure un blocage fiable en un seul geste, facilitant ainsi le montage et la sécurité. Les plinthes amovibles en aluminium de 150 mm se mettent en place rapidement sans vis ni outil. Les roues de 200 mm de diamètre sont réglables sur 175 mm et par paliers de 12,5 mm, adaptées pour rouler sur des sols encombrés.
La liaison entre les échelons et les montants est sertie, garantissant une grande résistance et un anti-rotation efficace grâce aux échelons ovalisés aux extrémités. Le plancher combiné aluminium/bois est équipé d’une trappe d’accès par l’intérieur pour faciliter la montée.
Les stabilisateurs se fixent sur les montants via le même système Ergoblock que les garde-corps et sont réglables en longueur pour s’adapter à la hauteur de travail. Les traverses possèdent des mâchoires crantées qui s’enclenchent automatiquement autour des échelons pour une liaison très fiable. Un décalage de niveau intégré permet une utilisation sécurisée sur terrains irréguliers.
Caractéristiques techniques principales :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maxi : 3,85 m (référence 22403740)
- Matière : Aluminium
- Charge maxi : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004-924
- Recommandations : R 457
Dimensions et poids pour la référence 22403740 :
- Hauteur hors tout : 5 m
- Hauteur plancher/plate-forme : 3,85 m
- Nombre de planchers : 2
- Poids : 131 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 4,6 m
- Longueur hors tout sans stabilisateurs : 2,81 m
- Longueur hors tout avec stabilisateurs : 4,6 m
- Hauteur accès/travail max : 3,85 m
Le produit est conforme à la norme NF P 93-352 (PIR) et NF P 93-353 (PIRL), certifié NF équipements de chantier (NF096) par AFNOR Certification.
Le conditionnement, le stockage et la conservation ne sont pas explicitement mentionnés dans le document.
Cet échafaudage allie robustesse, sécurité et facilité d’utilisation pour les travaux en hauteur sur chantiers variés, avec une conception adaptée aux contraintes des sols et à la mobilité nécessaire.
Le montage s’effectue à deux personnes et commence par la préparation des diagonales, puis le montage de la base fixe avec les échelles et les diagonales. Les lisses sont ensuite fixées avec un système de berceau, déverrouillées puis bloquées. Les stabilisateurs doivent être installés en respectant leurs positions angulaires spécifiques.
L’accès aux différents niveaux se fait par l’intérieur de la tour, via des trappes d’accès intégrées aux planchers. Le hissage des éléments pour l’élévation se fait du côté des garde-corps une fois ceux-ci installés. Pendant l’utilisation, les outils ou autres éléments peuvent être hissés par les trappes d’accès des plateformes.
Le montage et le démontage doivent être réalisés uniquement par du personnel formé aux instructions spécifiques. Le port d’équipements de protection individuelle est obligatoire lors de ces opérations.
Les stabilisateurs sont obligatoires à toutes les hauteurs de la tour et doivent être correctement positionnés. Après montage, les informations telles que le nom du responsable, l’état de préparation à l’utilisation, la classe de charge, la charge uniformément répartie, la destination intérieure éventuelle et la date de montage doivent être clairement affichées sur la tour.
Le travail sur un plateau n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes.
La charge maximale admissible est uniformément répartie sur le plateau, avec une personne maximum par plateau, et seule la dernière plateforme peut être chargée avec une personne dessus.
Cette tour est adaptée à une utilisation sur sols plats et en dénivelé, avec un réglage possible des roues tous les 12,5 mm sur 175 mm, et un décalage de niveau intégré pour compenser les irrégularités du sol.
En cas de fonctionnement non conforme, il convient de vérifier la verticalité de la structure et le bon verrouillage des éléments, ainsi que la position des stabilisateurs.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes et certifications auxquelles répond cet échafaudage roulant ?
L’échafaudage Totem 2 Line 250 est certifié NF équipements de chantier (NF096) par AFNOR Certification. Il est conforme à la norme EN 1004-1 et répond au décret 2004-924 ainsi qu’aux recommandations R 457. Il respecte également les normes NF P 93-352 (PIR) et NF P 93-353 (PIRL).
Quelle est la charge maximale admissible et la capacité d’utilisation de cet échafaudage ?
La charge maximale uniformément répartie est de 200 kg/m², correspondant à une charge structurelle maximale de 2000 N/m². Une seule personne est autorisée par plateau, et seule la dernière plateforme peut être chargée avec une personne dessus. La charge ponctuelle maximale sur un seul plateau est de 150 kg.
Comment se caractérise la stabilité et la sécurité de l’échafaudage en usage ?
L’échafaudage est équipé d’un système breveté Ergoblock assurant un blocage fiable en un seul geste. Les stabilisateurs sont obligatoires à toutes les hauteurs et doivent être positionnés selon leurs angles spécifiques. Leur longueur est réglable pour s’adapter à la hauteur. Le décalage de niveau intégré permet une utilisation sécurisée sur sols en dénivelé. Le travail sur plateforme est autorisé uniquement avec un garde-corps complet incluant mains courantes, lisses intermédiaires et plinthes.
Quelles sont les précautions et conditions d’utilisation à respecter lors du montage et de l’utilisation ?
Le montage et démontage doivent être réalisés par deux personnes formées aux instructions spécifiques. Le manuel doit être disponible sur le lieu d’utilisation. L’échafaudage doit être monté sans modification et utilisé conformément aux réglementations nationales. Un niveau à bulle est nécessaire pour vérifier la verticalité de la structure. Le frein des roues doit être bloqué avant utilisation. Le port d’équipements de protection individuelle (EPI) est obligatoire lors du montage et démontage.
Quels sont les réglages spécifiques des roues et des stabilisateurs pour l’adapter au terrain ?
Les roues de 200 mm de diamètre sont réglables sur 175 mm par paliers de 12,5 mm, facilitant la mobilité sur sols encombrés. Les stabilisateurs se fixent sur les montants avec le système Ergoblock et se règlent en longueur pour assurer la stabilité selon la hauteur de travail. Un décalage de niveau intégré compense les irrégularités du sol.
