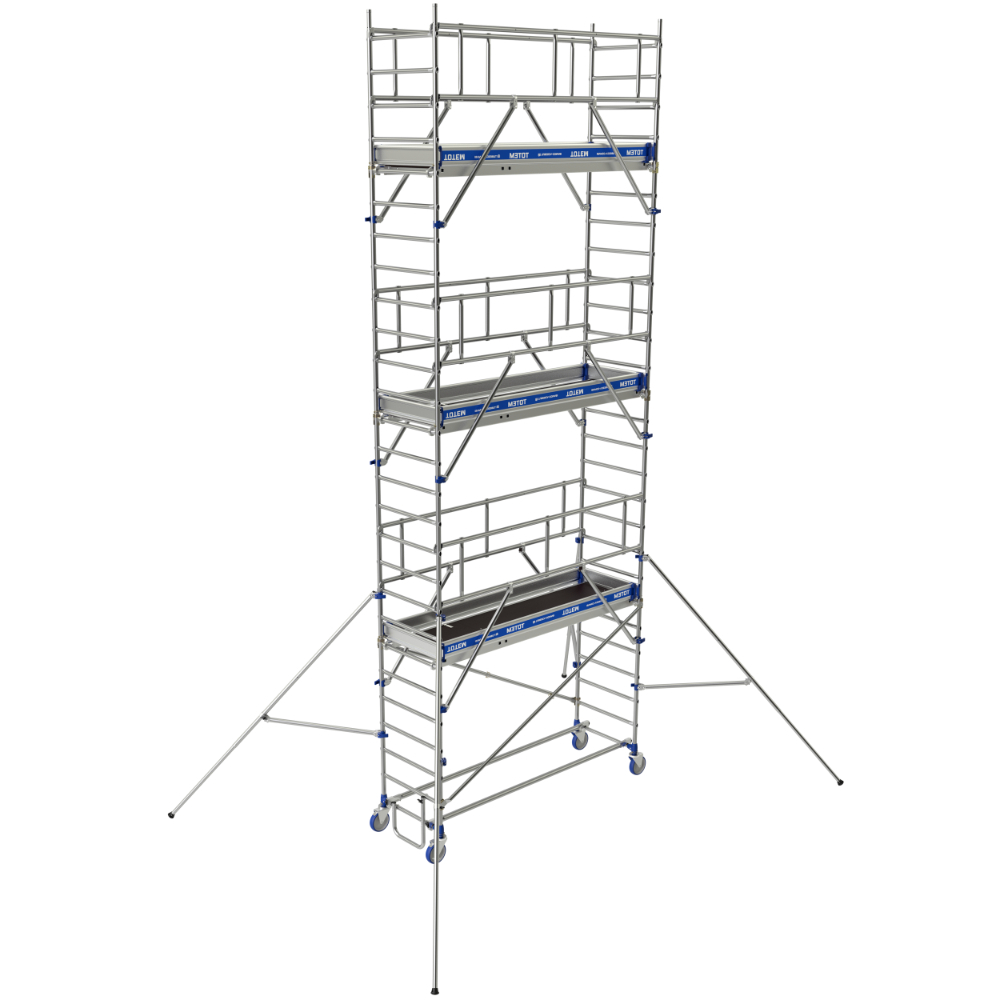

ECHAFAUDAGE ROULANT TOTEM LINE 250 - 4.85M - TUBESCA COMABI - 22403730
Référence : T02522403730
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 250 - 4.85M - TUBESCA COMABI - 22403730 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum : 4.85M
- Plinthes amovibles sans vis ni outils pour un montage rapide
- Roues réglables pour une meilleure maniabilité sur chantier
- Stabilisateurs adaptables pour une stabilité accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Totem 2 Line 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aliminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Ce modèle intègre le système de liaison breveté Ergoblock®, qui permet un blocage fiable en un seul geste, garantissant la sécurité et la stabilité de l’échafaudage. La liaison entre les échelons et les montants est sertie, une technologie très résistante ; les échelons ronds sont ovalisés aux extrémités avant de traverser le montant, ce qui crée un effet anti-rotation.
Le plancher est composé d’aluminium et de bois, équipé d’une trappe d’accès par l’intérieur pour faciliter les déplacements. Les plinthes en aluminium de 150 mm sont amovibles, se montent rapidement sans vis ni outil. Les roues de 200 mm de diamètre sont réglables sur 175 mm et par pas de 12,5 mm, adaptées pour rouler sur des sols encombrés. Les stabilisateurs se fixent sur les montants via le même système Ergoblock® que les garde-corps et sont réglables en longueur pour s’adapter à la hauteur, avec un décalage de niveau intégré.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison très fiable.
Dimensions et poids pour la référence 22403730 (4,85 m de hauteur hors tout) :
- Hauteur plancher/plate-forme : 2,85 m
- Nombre de planchers : 1
- Poids : 91,2 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 4,6 m
- Longueur hors tout sans stabilisateurs : 2,81 m
- Longueur hors tout avec stabilisateurs : 4,85 m
- Hauteur accès/travail maximale : 4,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant sa conformité aux exigences de sécurité et de qualité pour les équipements de chantier.
Avantages :
- Montage rapide et sans outil des plinthes
- Système de blocage Ergoblock® simple et fiable
- Adaptabilité aux sols plats et en pente grâce aux roues réglables et stabilisateurs ajustables
- Construction robuste avec liaison sertie anti-rotation des échelons
- Accès facilité via trappe intégrée dans le plancher
Ce modèle est conçu pour offrir confort, sécurité et performance sur les chantiers, même dans des conditions exigeantes.
L’assemblage commence par la préparation des diagonales, puis le montage de la base fixe avec les échelles et diagonales. Les lisses avec berceau sont ensuite positionnées et verrouillées correctement. Chaque étape doit être réalisée en respectant les schémas et instructions spécifiques, notamment pour le positionnement des stabilisateurs et le blocage des roues.
L’accès aux différents niveaux se fait par l’intérieur de la tour via des trappes intégrées dans les planchers. Le hissage des éléments pour l’élévation se réalise du côté des garde-corps, une fois ceux-ci installés. Les outils ou autres éléments peuvent être hissés par les trappes d’accès pendant l’utilisation.
L’échafaudage est destiné à un usage sur sol plat ou en dénivelé, avec un réglage des roues par pas de 12,5 mm sur une amplitude de 175 mm, et des stabilisateurs ajustables en longueur pour s’adapter à la hauteur et au décalage de niveau. L’utilisation des stabilisateurs est obligatoire à toutes les hauteurs.
Le travail sur un plateau n’est autorisé que si un garde-corps complet est installé, comprenant mains courantes, lisses intermédiaires et plinthes. Après montage ou modification, des informations doivent être affichées sur l’échafaudage, visibles depuis le sol, indiquant notamment la personne responsable, l’état de préparation à l’usage, la classe de charge, le type d’usage (intérieur uniquement ou non) et la date d’assemblage.
En cas de fonctionnement non conforme, il est impératif de vérifier que toutes les goupilles et verrous sont bien en place et que les composants ne sont pas endommagés. Le montage et le démontage doivent être réalisés uniquement par du personnel formé, en respectant strictement les instructions.
Le résultat attendu est une structure stable, sécurisée et conforme aux règles de montage, offrant un accès sécurisé aux zones de travail en hauteur jusqu’à 4,85 mètres pour ce modèle, avec une charge uniformément répartie conforme aux limites indiquées.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de l’échafaudage roulant Totem Line 250 ?
Le Totem Line 250 est un échafaudage roulant en aluminium certifié NF, conforme à la norme EN 1004-1 et au décret 2004-924. Il offre une hauteur de travail maximale de 4,85 m, une charge maximale de 200 kg/m² et une garantie de 5 ans. Sa structure est ultra résistante grâce à une liaison sertie anti-rotation des échelons et un système breveté Ergoblock® pour un blocage fiable et rapide.
Comment se déroule le montage et quels sont les éléments spécifiques à connaître ?
Le montage nécessite obligatoirement deux personnes. Il commence par la préparation des diagonales, puis le montage de la base avec les échelles et diagonales, suivi de la fixation des lisses avec berceau. Les stabilisateurs doivent être installés à chaque hauteur et réglés en longueur pour assurer la stabilité, en respectant leurs positions angulaires. Le blocage des roues doit être activé avant la mise à niveau de l’échafaudage.
Quelles sont les règles de sécurité spécifiques à respecter lors de l’utilisation ?
L’accès aux niveaux s’effectue par l’intérieur via des trappes intégrées aux planchers. Le travail sur un plateau n’est autorisé qu’avec un garde-corps complet (mains courantes, lisses intermédiaires et plinthes). L’échafaudage ne doit pas être modifié, les composants endommagés ne doivent pas être utilisés, et le montage/démontage est réservé à un personnel formé. L’équipement doit afficher les informations minimales (responsable, état, classe de charge, usage intérieur, date d’assemblage) visibles depuis le sol.
Quels sont les avantages techniques du système de liaison Ergoblock® ?
Le système Ergoblock® breveté permet un blocage fiable en un seul geste pour les stabilisateurs et garde-corps. Les traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison très fiable. Ce système facilite le montage rapide et sécurise la structure.
Dans quels contextes ce produit est-il le plus adapté ?
Ce modèle est conçu pour un usage ultra intensif sur sols plats et en dénivelé grâce aux roues réglables sur 175 mm par pas de 12,5 mm et aux stabilisateurs ajustables. Il convient aux chantiers avec des sols encombrés, offrant confort et sécurité même en conditions difficiles.
