ECHAFAUDAGE ROULANT TOTEM LINE 250 - 5.85M - TUBESCA COMABI - 22403740
Référence : T02522403740
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 250 - 5.85M - TUBESCA COMABI - 22403740 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Système de liaison Ergoblock pour un blocage rapide
- Roues de 200 mm pour une mobilité facile sur chantier
- Plancher avec trappe d'accès intégrée pour plus de praticité
- Hauteur de travail maxi 5.85M
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

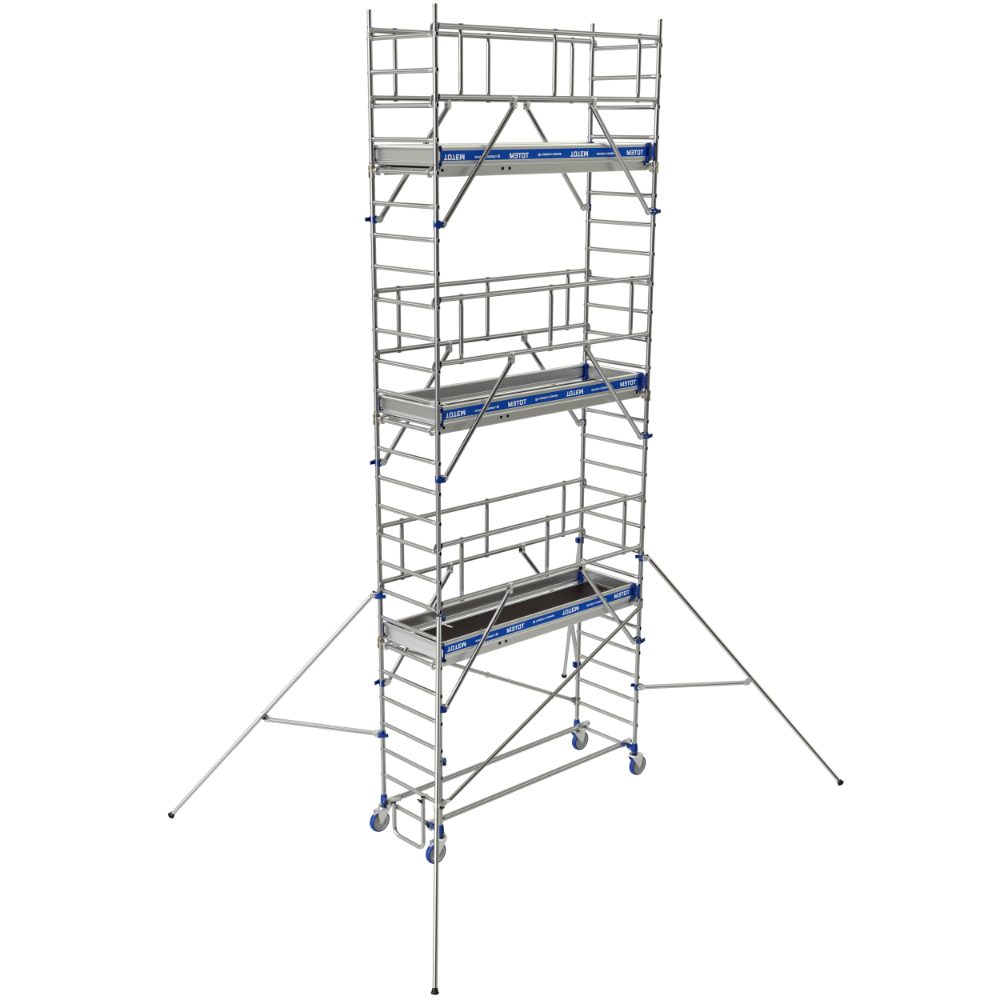

Le Totem 2 Line 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aliminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.

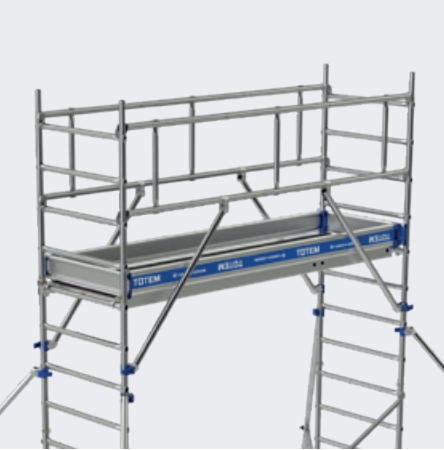

Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.

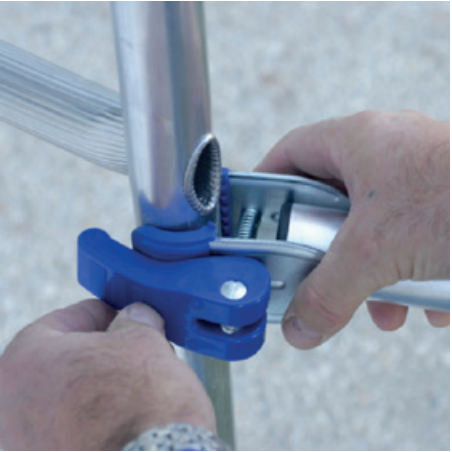

Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.

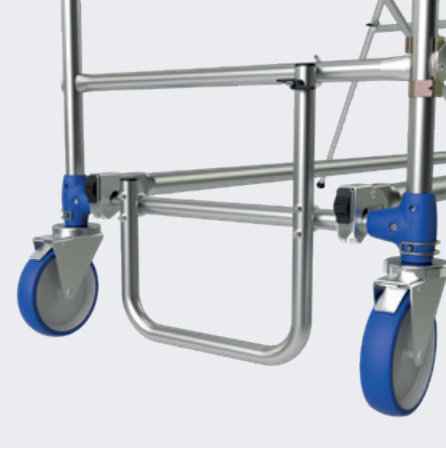

Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Description et fonctionnement :
- Système de liaison breveté Ergoblock® permettant un blocage fiable en un seul geste.
- Plinthes amovibles en aluminium de 150 mm, faciles et rapides à mettre en place sans vis ni outil.
- Roues de grand diamètre (200 mm) réglables sur 175 mm par pas de 12,5 mm, adaptées pour circuler sur des sols encombrés.
- Liaison échelon/montant sertie, avec échelons ronds ovalisés aux extrémités pour assurer un anti-rotation efficace.
- Plancher combiné aluminium/bois équipé d’une trappe d’accès par l’intérieur.
- Stabilisateurs fixés sur les montants via le système Ergoblock®, réglables en longueur pour s’adapter à la hauteur de travail.
- Traverses équipées de mâchoires crantées qui s’enclenchent automatiquement autour des échelons, garantissant une liaison fiable.
- Décalage de niveau intégré pour une meilleure adaptation au terrain.
Caractéristiques techniques détaillées :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maxi : 5,85 m
- Matière : Aluminium
- Charge maximale : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret : 2004-924
- Recommandations : R 457
Dimensions et poids (référence 22403740) :
- Hauteur hors tout : 5 m
- Hauteur plancher/plate-forme : 3,85 m
- Nombre de planchers : 2
- Poids : 131 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 4,6 m
- Longueur hors tout sans stabilisateurs : 2,81 m
- Longueur hors tout avec stabilisateurs : 4,6 m
- Hauteur accès/travail maximale : 5,85 m
Normes et certifications :
- Conforme à la norme EN 1004-1
- Conforme au décret 2004-924
- Certifié NF équipements de chantier (NF096) par AFNOR Certification
Avantages produit :
- Montage rapide et sécurisé grâce au système Ergoblock® breveté.
- Mobilité facilitée sur chantier grâce aux roues gros diamètre réglables.
- Adaptabilité à différents terrains et hauteurs avec stabilisateurs réglables et décalage de niveau.
- Solidité assurée par la liaison sertie des échelons et les mâchoires crantées des traverses.
- Facilité d’accès au plancher via trappe intérieure.
Conditionnement, stockage et conservation :
- Non spécifié dans le document.
Le Totem 2 Line 250 est un échafaudage robuste, pratique et conforme aux normes de sécurité les plus strictes, idéal pour les travaux en hauteur nécessitant une grande stabilité et une mobilité aisée.
L’accès aux différents niveaux s’effectue par l’intérieur de la tour mobile via des trappes d’accès intégrées aux planchers. Le hissage des éléments pour l’élévation du produit se fait du côté des garde-corps une fois ceux-ci installés. Le hissage des outils ou autres éléments pendant l’utilisation s’effectue par ces trappes.
Le produit est destiné à un usage sur sol plat et en dénivelé, avec un réglage possible des roues de grand diamètre pour faciliter la mobilité sur sols encombrés. La mise à niveau de l’échafaudage s’effectue en réglant la base et les roues, avec un contrôle obligatoire de la verticalité de la structure dans les deux directions à l’aide d’un niveau.
L’accès au plancher/plate-forme se fait par une trappe intérieure. L’utilisation doit respecter les limites de charge uniformément répartie, avec une personne maximum par plateau, et seul le dernier plateau peut être chargé avec une personne dessus.
Les stabilisateurs doivent être obligatoirement montés pour toutes les hauteurs de la tour mobile. Après montage ou modification, des informations minimales (personne responsable, état prêt à l’usage, classe de charge, usage intérieur uniquement, date de montage) doivent être affichées et visibles depuis le sol.
En cas de montage non conforme, il est impératif de vérifier que toutes les goupilles et verrous sont en place et que la structure est bien verticale. Le frein des roues doit être bloqué avant toute manipulation.
Le résultat attendu est une tour mobile d’accès et de travail stable, sécurisée et conforme aux normes, offrant une hauteur maximale d’accès/de travail allant jusqu’à 5,85 mètres pour ce modèle, avec une charge maximale répartie respectée, et une mobilité adaptée aux terrains plats ou en dénivelé.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de l’échafaudage roulant Totem Line 250 ?
Le Totem Line 250 est un échafaudage roulant en aluminium certifié NF et conforme à la norme EN 1004-1 et au décret 2004-924. Il offre une hauteur maximale de travail de 5,85 m avec une charge maximale uniformément répartie de 200 kg/m². Sa structure est ultra résistante grâce à la liaison sertie entre échelons et montants et un système de liaison breveté Ergoblock® pour un blocage fiable d’un seul geste.
Comment se déroule le montage de cet échafaudage ?
Le montage doit être réalisé par deux personnes formées, en suivant scrupuleusement le manuel d’instructions. Il commence par la préparation des diagonales, la mise en place de la base fixe, puis l’assemblage des échelles, des lisses avec berceau, des stabilisateurs et des plinthes. Les stabilisateurs doivent toujours être installés en respectant leur position angulaire et les roues doivent être bloquées avec le frein avant toute manipulation.
Comment l’échafaudage assure-t-il la stabilité et la sécurité sur chantier ?
La stabilité est assurée par les stabilisateurs réglables en longueur adaptés à la hauteur de travail, un décalage de niveau intégré pour compenser les terrains en pente, et un contrôle obligatoire de la verticalité de la structure avec un niveau. Le système Ergoblock® garantit un blocage rapide et fiable des éléments. Le travail sur les plateformes n’est autorisé qu’avec un garde-corps complet et une charge limitée à une personne par plateau.
Quels sont les éléments facilitant la mobilité et l’usage sur sols encombrés ?
Les roues de 200 mm de diamètre sont réglables sur 175 mm par pas de 12,5 mm, ce qui permet de s’adapter à différents sols, y compris en dénivelé. Leur gros diamètre facilite la mobilité malgré les obstacles ou encombrements sur chantier. Le réglage des stabilisateurs permet également une adaptation optimale aux contraintes terrain.
Quelles sont les recommandations spécifiques d’utilisation et de sécurité ?
L’accès aux différents niveaux s’effectue par l’intérieur via des trappes intégrées aux planchers. Le hissage des éléments et des outils se fait par ces trappes. Il est impératif de respecter les limites de charges indiquées et de n’utiliser que les composants d’origine Tubesca-Comabi. L’échafaudage ne doit pas être modifié et doit être utilisé conformément au manuel. Après montage ou modification, des informations minimales doivent être affichées et visibles depuis le sol, notamment la personne responsable, l’état prêt à l’usage, la classe de charge, l’usage intérieur uniquement, et la date de montage.
