ECHAFAUDAGE ROULANT TOTEM LINE 250 - 6.85M - TUBESCA COMABI - 22403750
Référence : T02522403750
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 250 - 6.85M - TUBESCA COMABI - 22403750 disponible à l'achat
- Échafaudage roulant en aluminium léger et résistant
- Système de blocage Ergoblock pour une sécurité optimale
- Plinthes amovibles faciles à installer sans outils
- Roues réglables pour une maniabilité accrue sur chantier
- 6Conforme aux normes de sécurité en vigueur
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

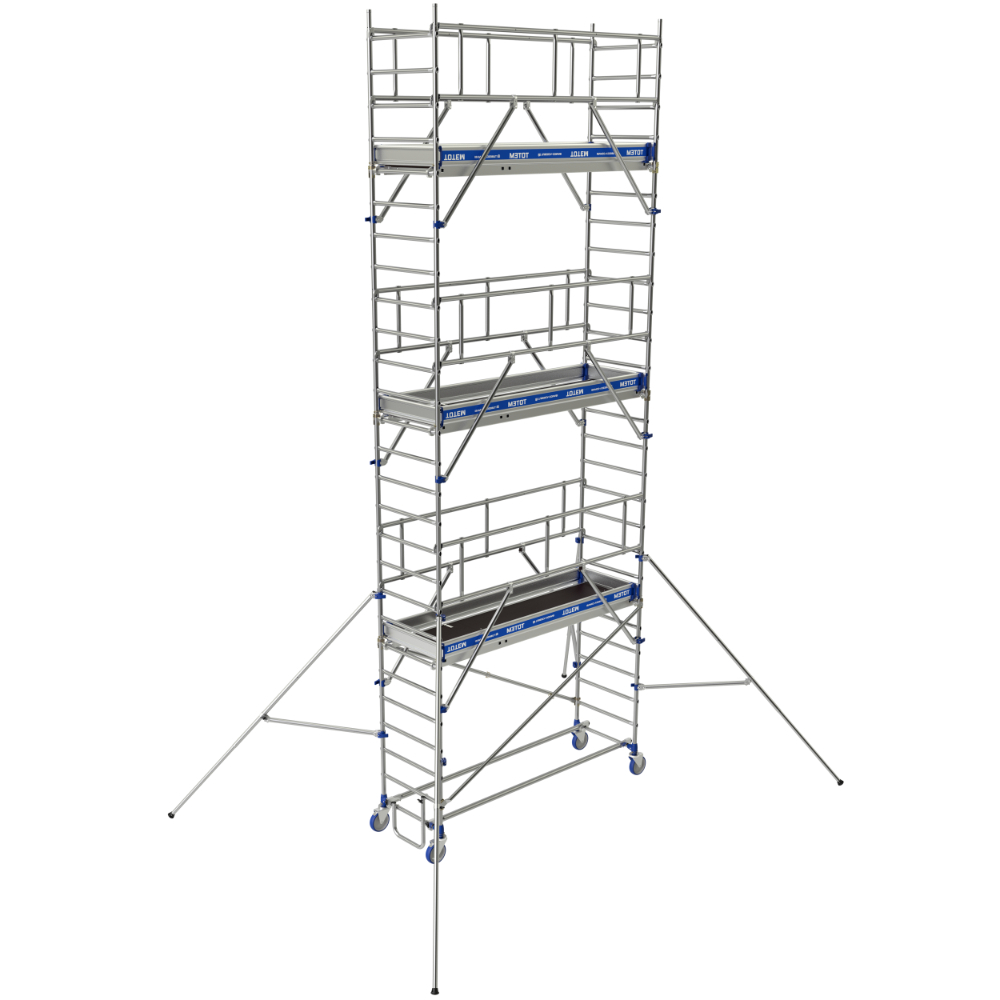

Le Totem 2 Line 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aliminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Ce produit respecte les normes EN 1004-1 et le décret 2004-924, ainsi que les recommandations R 457. Il est certifié NF par l’organisme AFNOR Certification.
Le système de liaison breveté Ergoblock® permet un blocage fiable en un seul geste, assurant la sécurité et la stabilité de l’échafaudage. Les plinthes amovibles en aluminium de 150 mm se montent rapidement sans vis ni outil. Les roues de 200 mm de diamètre sont réglables en hauteur sur 175 mm avec un pas de 12,5 mm, adaptées pour rouler sur des sols encombrés.
La liaison entre échelons et montants est sertie, avec des échelons ronds ovalisés aux extrémités pour empêcher leur rotation, garantissant une grande résistance. Le plancher, composé d’aluminium et de bois, est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent aux montants grâce au système Ergoblock® et sont réglables en longueur pour s’adapter à la hauteur de travail. Un décalage de niveau est intégré pour plus de sécurité.
Les extrémités des traverses disposent de mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison fiable.
Dimensions et poids pour la référence 22403750 (6,85 m de hauteur hors tout) :
- Hauteur plancher/plate-forme : 4,85 m
- Nombre de planchers : 2
- Poids : 136,4 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 4,6 m
- Longueur hors tout sans stabilisateurs : 2,81 m
- Longueur hors tout avec stabilisateurs : 4,6 m
- Hauteur d’accès/travail maximale : 6,85 m
Ce produit est conçu pour faciliter le montage et le déplacement sur chantier grâce à ses composants robustes et ses réglages précis, tout en assurant la sécurité des utilisateurs.
L’accès aux différents niveaux s’effectue par l’intérieur de la tour, via les trappes d’accès intégrées aux planchers. Les éléments nécessaires à l’élévation de l’échafaudage sont hissés par le côté des garde-corps une fois ceux-ci installés, tandis que les outils ou autres éléments peuvent être hissés par les trappes d’accès des plateformes pendant l’utilisation.
Le produit doit être monté selon les instructions fournies, en respectant les positions angulaires des stabilisateurs, et en s’assurant que toutes les goupilles et verrous sont correctement en place. Le montage et le démontage sont réservés à un personnel formé aux instructions spécifiques. Le port d’équipements de protection individuelle est obligatoire lors des opérations de montage et démontage.
L’utilisation est prévue uniquement avec un garde-corps complet (mains courantes, lisses intermédiaires et plinthes) pour permettre le travail sur les plateformes. Le travail sur un plateau n’est autorisé qu’avec ce dispositif de protection.
Après montage ou modification, des informations minimales doivent être visibles sur l’échafaudage, telles que le nom et coordonnées de la personne responsable, l’état prêt à l’usage, la classe de charge et la charge uniformément répartie, la destination intérieure éventuelle, ainsi que la date d’assemblage.
Les tours mobiles de ce type ne sont pas des points d’ancrage pour les systèmes d’arrêt de chute. En cas de fonctionnement non conforme, il convient de vérifier les conditions au sol, la verticalité de la structure à l’aide d’un niveau, et de s’assurer que les stabilisateurs sont correctement positionnés et réglés.
Le rendement attendu est un accès sécurisé à la hauteur de travail maximale de 6,85 mètres, avec un travail possible sur deux planchers, dans le respect des charges uniformément réparties et des règles d’utilisation indiquées.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes et certifications auxquelles répond l’échafaudage Totem Line 250 ?
L’échafaudage est certifié NF par l’organisme AFNOR Certification, conforme à la norme EN 1004-1 et au décret 2004-924. Il respecte également le référentiel NF 096 et les recommandations R 457, garantissant la conformité aux exigences de sécurité et qualité pour les équipements de chantier.
Quels sont les critères de charge et d’utilisation de cet échafaudage roulant ?
Le Totem Line 250 supporte une charge maximale uniformément répartie de 200 kg/m², avec une charge ponctuelle maximale de 150 kg sur un seul plateau chargé. L’utilisation est limitée à une personne par plateau, et seul le dernier plateau peut être chargé avec la personne dessus. L’usage est prévu pour un sol plat ou présentant un léger dénivelé, avec un usage ultra intensif.
Comment se réalise le montage et quels sont les points de vigilance spécifiques ?
Le montage doit être effectué par deux personnes formées, en respectant scrupuleusement le manuel fourni. Tous les composants doivent être d’origine Tubesca-Comabi et en bon état. Le montage impose l’installation obligatoire des stabilisateurs selon les angles prescrits, ainsi que le verrouillage des roues. Le port d’équipements de protection individuelle est obligatoire lors des opérations de montage et démontage.
Quels dispositifs assurent la sécurité et la stabilité de l’échafaudage ?
Le système breveté Ergoblock® permet un blocage fiable en un seul geste des garde-corps et stabilisateurs. La liaison échelon/montant est sertie avec des échelons ovalisés empêchant la rotation. Les traverses disposent de mâchoires crantées assurant une fixation automatique et fiable autour des échelons. Les stabilisateurs sont réglables en longueur pour s’adapter à la hauteur de travail, et un décalage de niveau intégré améliore la stabilité sur terrains légèrement inclinés.
Quelles sont les conditions d’accès et d’utilisation sur les plateformes ?
L’accès aux différents niveaux se fait par l’intérieur via des trappes intégrées aux planchers. Le travail sur un plateau est autorisé uniquement avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes. Le hissage des éléments d’élévation se réalise côté garde-corps, tandis que les outils peuvent être hissés par les trappes pendant l’utilisation. Les tours mobiles de ce type ne sont pas des points d’ancrage pour les systèmes d’arrêt de chute.
