ECHAFAUDAGE ROULANT TOTEM LINE 250 - 7.85M - TUBESCA COMABI - 22403760
Référence : T02522403760
Découvrez ECHAFAUDAGE ROULANT TOTEM LINE 250 - 7.85M - TUBESCA COMABI - 22403760 disponible à l'achat
- Échafaudage roulant en aluminium certifié NF
- Hauteur de travail maximum 7.85M
- Plinthes amovibles sans vis ni outils
- Roues réglables pour terrains encombrés
- Stabilisateurs adaptables pour une sécurité accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

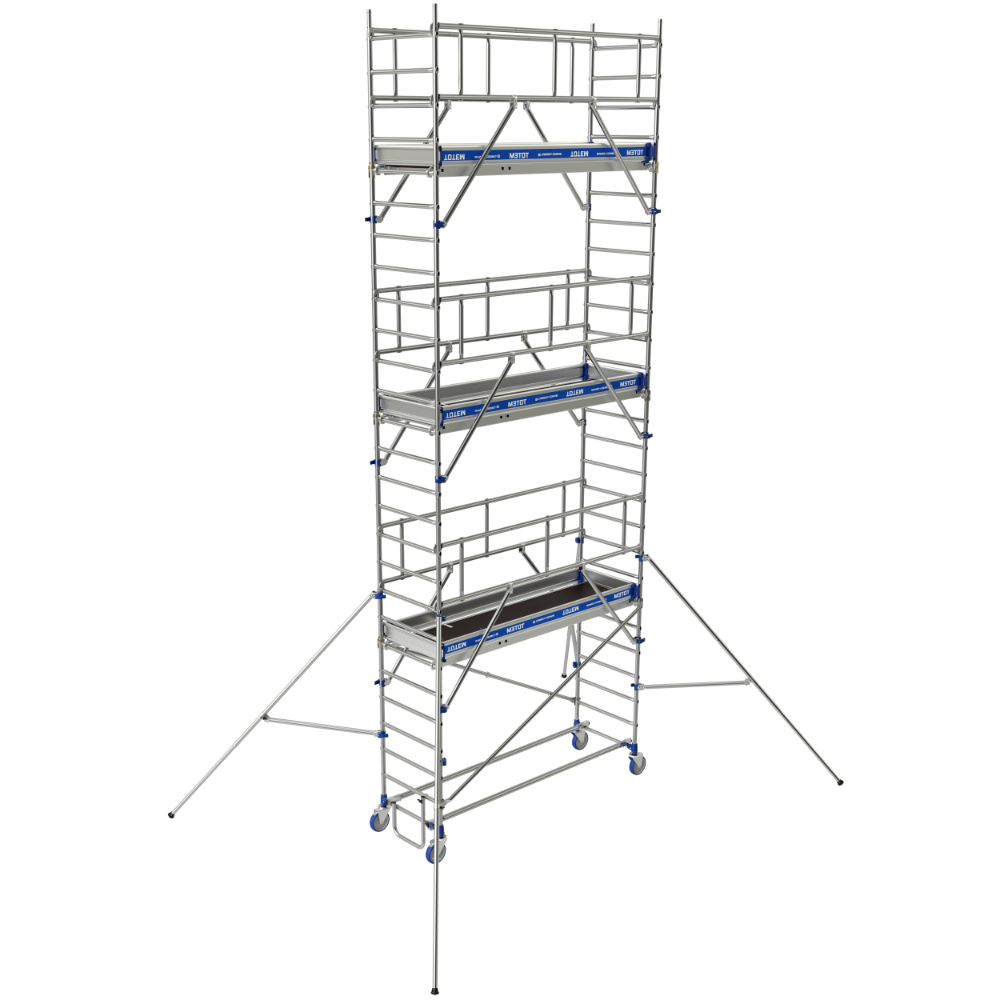

Le Totem 2 Line 250 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aliminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée l’anti-rotation de l’échelon.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Décalage de niveau intégré.
Le système de liaison breveté Ergoblock permet un blocage fiable en un seul geste, garantissant une grande sécurité. La liaison entre les échelons et les montants est sertie, assurant une résistance élevée et empêchant la rotation des échelons grâce à leur forme ovalisée aux extrémités.
Le plancher combiné aluminium/bois est équipé d’une trappe d’accès par l’intérieur, facilitant la montée et la descente. Les plinthes en aluminium de 150 mm sont amovibles, se montent rapidement sans vis ni outil, et améliorent la sécurité sur la plateforme.
Les stabilisateurs se fixent sur les montants avec le même système Ergoblock que les garde-corps et sont réglables en longueur pour s’adapter à la hauteur, avec un décalage de niveau intégré. Les extrémités des traverses possèdent des mâchoires crantées qui se placent automatiquement autour des échelons, assurant une liaison fiable.
Les roues de grand diamètre (200 mm) sont conçues pour faciliter le déplacement même sur des sols encombrés. Elles sont réglables sur 175 mm avec un pas de 12,5 mm et disposent d’un système de blocage.
Caractéristiques techniques principales :
- Usage : ultra intensif
- Utilisation : sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 7,85 m (référence 22403760)
- Matière : aluminium
- Charge maximale supportée : 200 kg/m²
- Garantie : 5 ans
- Normes : EN 1004-1
- Décret applicable : 2004-924
- Recommandations : R 457
Dimensions et poids pour la référence 22403760 :
- Hauteur hors tout : 7 m
- Hauteur plancher/plate-forme : 5,85 m
- Nombre de planchers : 3
- Poids : 176,2 kg
- Largeur hors tout sans stabilisateurs : 0,89 m
- Largeur hors tout avec stabilisateurs : 2,81 m
- Longueur hors tout sans stabilisateurs : 4,6 m
- Longueur hors tout avec stabilisateurs : 5,23 m
- Hauteur accès/travail maxi : 7,85 m
Le produit est certifié NF par AFNOR Certification selon le référentiel NF096, garantissant sa conformité aux normes de sécurité en vigueur pour les équipements de chantier.
Le Totem 2 Line 250 offre un montage rapide, une grande stabilité et une sécurité optimale, adaptés aux chantiers exigeants avec des contraintes de sol variées.
L’accès aux différents niveaux se fait par l’intérieur de la tour via des trappes intégrées au plancher. Le hissage des éléments pour l’élévation de la structure s’effectue du côté des garde-corps une fois ceux-ci installés. Le hissage des outils ou autres éléments pendant l’utilisation se fait par les trappes d’accès des plateformes (page 12).
Le montage doit être effectué par deux personnes, en suivant les instructions spécifiques de montage des diagonales, de la base fixe, des lisses avec berceau, et du réglage des roues (pages 18-20). Les stabilisateurs doivent toujours être installés en respectant leurs positions angulaires, avec un réglage en longueur adapté à la hauteur, et le décalage de niveau intégré doit être pris en compte (page 1 et page 12).
L’échafaudage est destiné à un usage sur sol plat et en dénivelé, avec une hauteur d’accès maximale de 7,85 mètres pour ce modèle. Il est prévu pour un usage intensif, avec une charge maximale uniformément répartie sur un seul niveau. Le travail sur une plateforme n’est autorisé qu’avec un garde-corps complet comprenant mains courantes, lisses intermédiaires et plinthes (page 12).
Après montage ou modification, des informations minimales doivent être affichées sur la tour et être visibles depuis le sol : nom et coordonnées de la personne responsable, état de préparation à l’utilisation, classe de chargement, usage intérieur uniquement ou non, et date d’assemblage (page 12).
En cas de montage non conforme, il est impératif de vérifier la verticalité de la structure et le blocage des roues avant utilisation (page 20).
Ainsi, l’utilisation consiste à installer et régler la structure selon les étapes de montage précisées, accéder aux niveaux via les trappes internes, utiliser les stabilisateurs réglés en fonction de la hauteur, et respecter les charges et consignes d’accès aux plateformes pour garantir un usage conforme.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les critères de charge et de sécurité à respecter pour l’utilisation de l’échafaudage Totem 2 Line 250 ?
L’échafaudage est certifié NF selon la norme EN 1004-1 et répond au décret 2004-924. Il supporte une charge maximale uniformément répartie de 200 kg/m² sur un seul niveau. L’usage est classé ultra intensif, avec une charge ponctuelle de 150 kg sur un seul plateau chargé. L’utilisation des stabilisateurs est obligatoire à toutes les hauteurs pour assurer la stabilité.
Comment le système de liaison Ergoblock® améliore-t-il la sécurité et la mise en œuvre ?
Le système breveté Ergoblock® permet un blocage fiable en un seul geste, simplifiant le montage et garantissant la sécurité. Ce système est utilisé pour fixer les stabilisateurs et les garde-corps, assurant une liaison solide et rapide sans outils.
Quelles sont les spécificités techniques des éléments de structure et de plateforme ?
La structure est en aluminium serti, avec une liaison échelon/montant sertie et anti-rotation grâce aux échelons ovalisés. Le plancher est combiné aluminium/bois et équipé d’une trappe d’accès par l’intérieur pour faciliter la montée et la descente. Les plinthes amovibles en aluminium de 150 mm se montent sans vis ni outil.
Quelles sont les recommandations pour le montage et l’utilisation sur chantier ?
Le montage doit être réalisé par deux personnes formées, en suivant rigoureusement la notice. L’échafaudage doit être installé sur un sol plat ou en dénivelé, avec vérification de la verticalité à l’aide d’un niveau. Les roues doivent être bloquées avant utilisation. Le travail sur plateforme est autorisé uniquement avec un garde-corps complet (mains courantes, lisses intermédiaires, plinthes).
Comment l’échafaudage s’adapte-t-il aux contraintes de terrain et de hauteur ?
Les roues de 200 mm sont réglables sur 175 mm par pas de 12,5 mm, adaptées aux sols encombrés. Les stabilisateurs sont réglables en longueur avec décalage de niveau intégré, permettant une adaptation précise à la hauteur et aux conditions du terrain, garantissant ainsi la stabilité.
